第14章
了解电路
第二节
让电灯发光
沪科版物理九年级上册

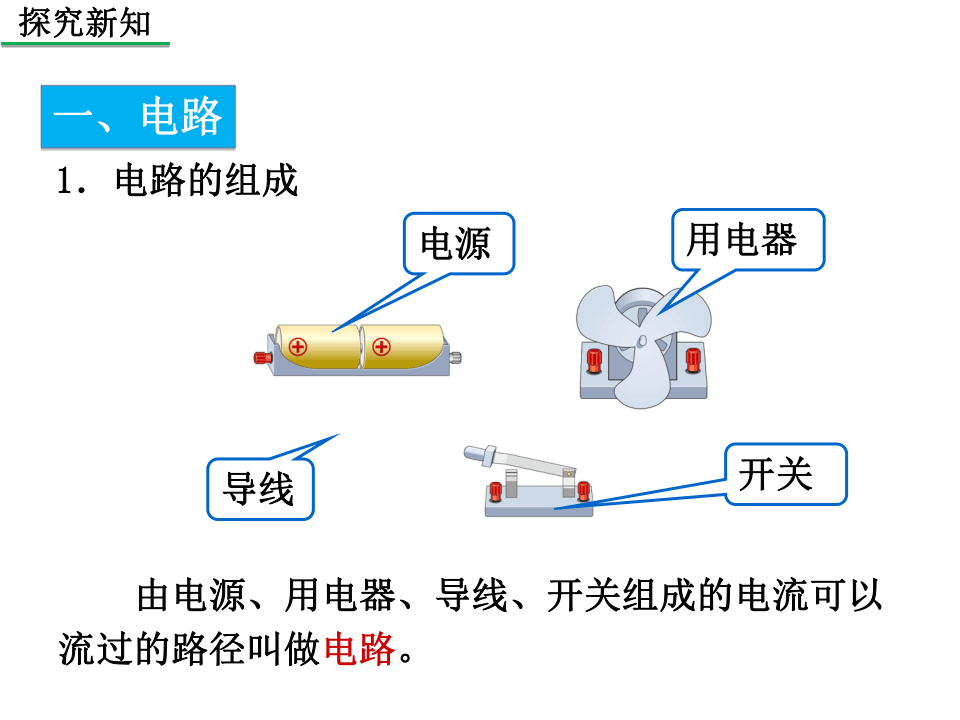

由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路的组成
一、电路

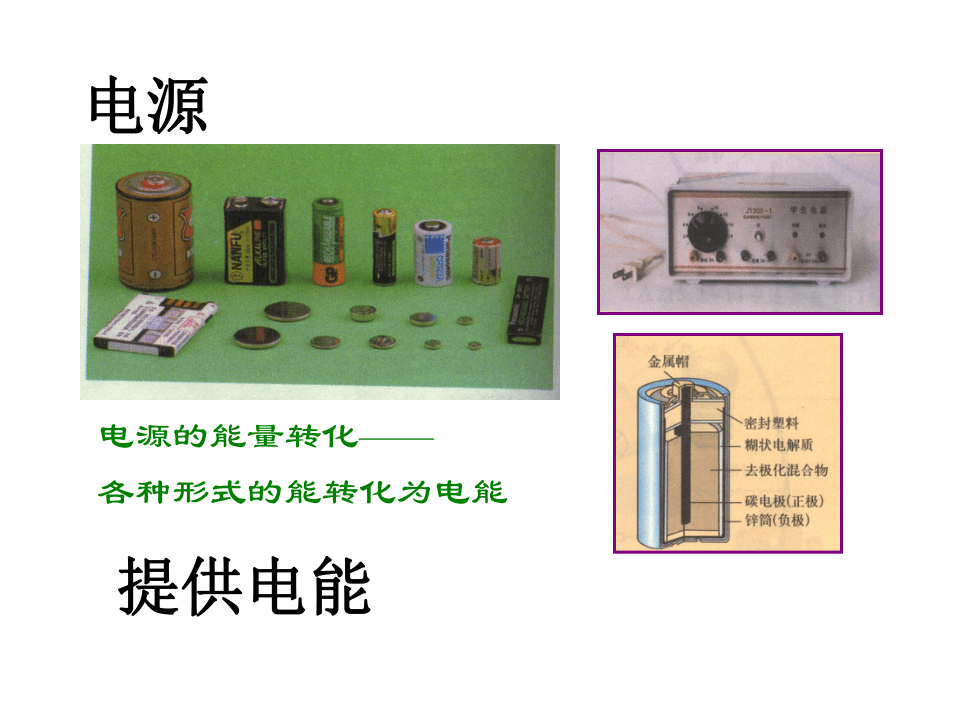

电源
电源的能量转化——
各种形式的能转化为电能
提供电能

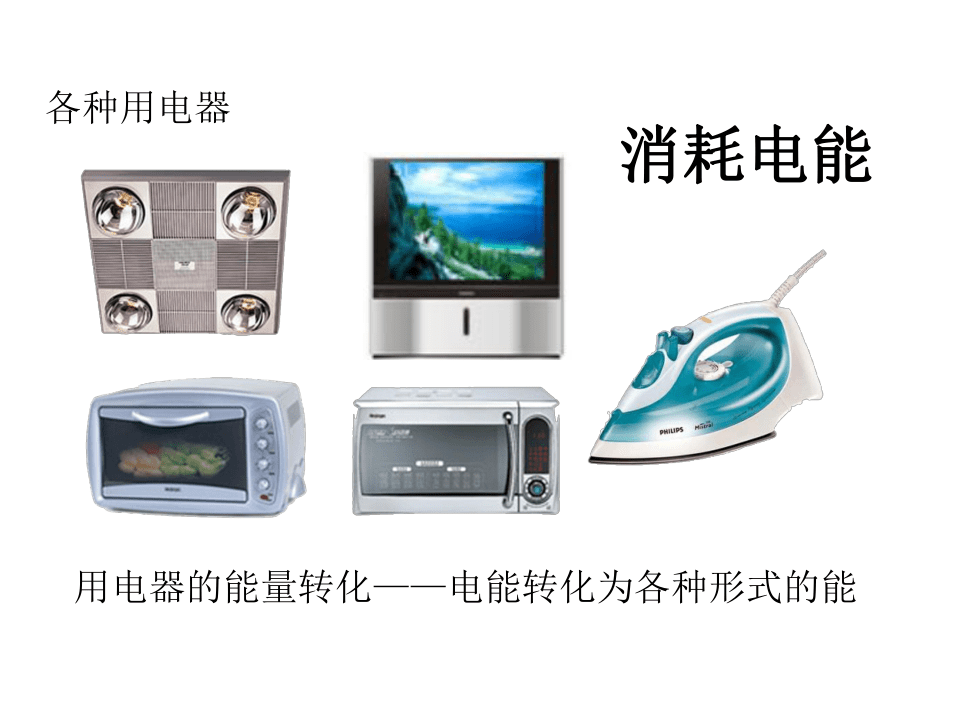

各种用电器
用电器的能量转化——电能转化为各种形式的能
消耗电能

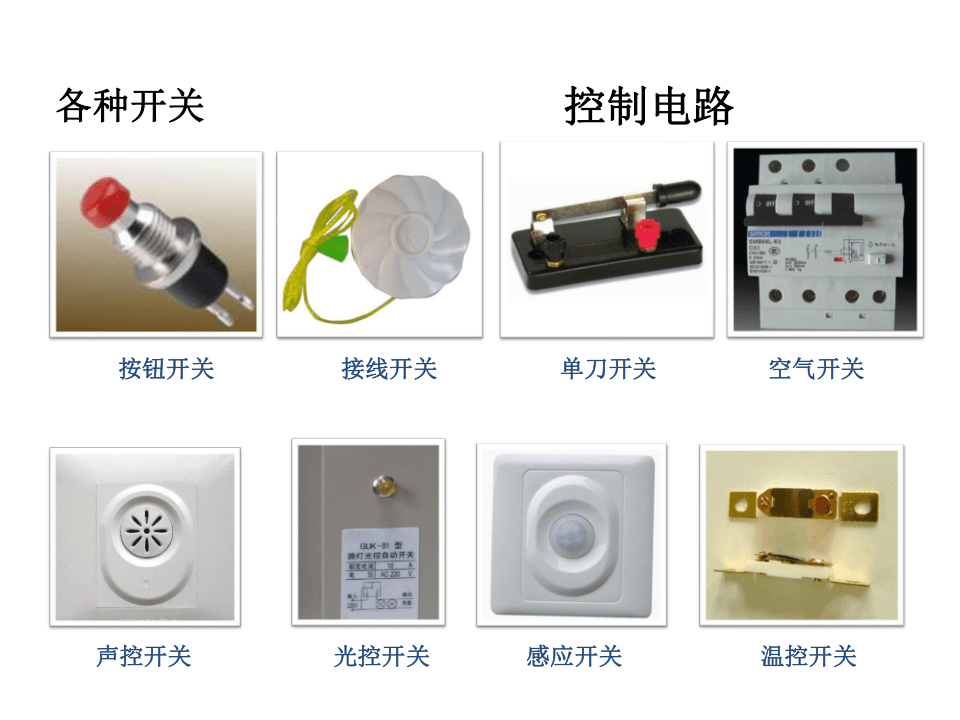

按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
各种开关
控制电路
电
源：能够持续向用电器提供电能的装置
用电器：利用电能工作的装置。
开
关：控制用电器工作。
导
线：把上述器件连接起来。输送电能
如:干电池
蓄电池
发电机等
　　只有电路闭合时，电路中才有电流。
二、电流
　　1．电流的形成：电荷的定向移动形成电流
　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。电荷的定向移动形成电流。
金属导线中电荷的组成
电流的形成
没有通电时自由电子的运动情况
电流的形成
通电时自由电子的运动情况
电流的形成
　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
正极
负极
二、电流
想想做做
发光二极管也叫LED，具有单向导电的特点。
　　（1）自由电子的定向移动与电流方向相反；
　　（2）在电源外部，电流的方向是从电源的正极流向负极。
二、电流
　　2．电流的方向：正电荷定向移动的方向规定为电流的方向。
1．通路：
　　处处连通，用电器能够工作的电路。
三、电路的状态
通路：电路连接后，处处连通的电路叫通路。
2、
断路（开路）：当开关未闭合，或电线断裂致使线路在某处断开的电路，叫做开路。又叫断路
?
?
这样连接对吗？
学生讨论
这样连接对吗？
学生讨论
3、短路：直接用导线把电源或用电器两端连接起来。
短路的危害
按照电路的通断，将电路分成通路、开路、短路
1、通路：处处连通的电路叫通路（电路元件能正常工作）
2、开路：某处断开的电路叫开路（电路元件不能正常工作）
3、短路：
用导线直接把电源的两极连接起来的电路（电流不经过用电器）
　　用符号表示电路连接的图，叫做电路图。
图1
图2
四、电路图
　　图2是电饭锅下面的电路。是不是眼花缭乱？
元件符号
L1
L2
L1
L2
实
物
图
电
路
图
两节电池不画成
＋
电灯泡
相交不相连的导线
相交并且相连的导线
　　元件位置安排要适当，分布要均匀
这样画好吗
画电路图的要求
实物连线图
电路图
这样画怎么样
元件位置安排要适当，分布要均匀,
画电路图的要求
元件不要画在拐角处。
　　整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样呢
画电路图的要求
　　元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
画电路图的要求
画电路图要求：
（1）要用统一符号表示。
（2）连线时要画得横平竖直。
(3)元件不能画在拐角处（变阻器除外）
（4）线路要画得简洁、整齐、美观、布局合理
电路图
根据实物图画出电路图
-
+
实物图
1、图甲是玩具电风扇的电路图，请在图乙中连接它的电路。
2、在图中连接电子门铃的电路，并画出它的电路图。电子门铃可以用
这样的符号代表。
3、图是常用手电筒的剖面图，观察它的结构。按下按纽时，电路是怎样接通的？画出它的电路图
