沪科版2020年物理九年级上册第15章《第1节 电阻和变阻器（第2课时 变阻器）》课件（共32张PPT）

(共32张PPT)
第15章
探究电路
第一节
电阻和变阻器
第2课时
变阻器
沪科版物理九年级上册
1

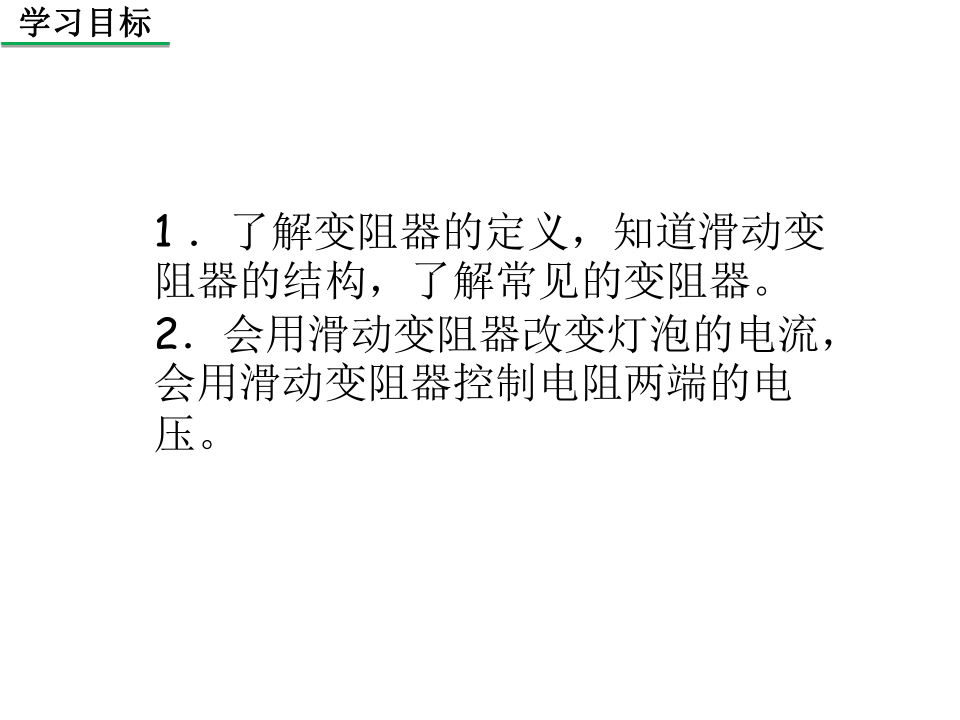

．了解变阻器的定义，知道滑动变阻器的结构，了解常见的变阻器。
2．会用滑动变阻器改变灯泡的电流，会用滑动变阻器控制电阻两端的电压。
一、变阻器
　　滑动变阻器
能改变接入电路中电阻大小的元件叫做变阻器。
电阻箱
　（3）元件符号：
　（2）结构示意图：
　2．图示
（1）实物图：

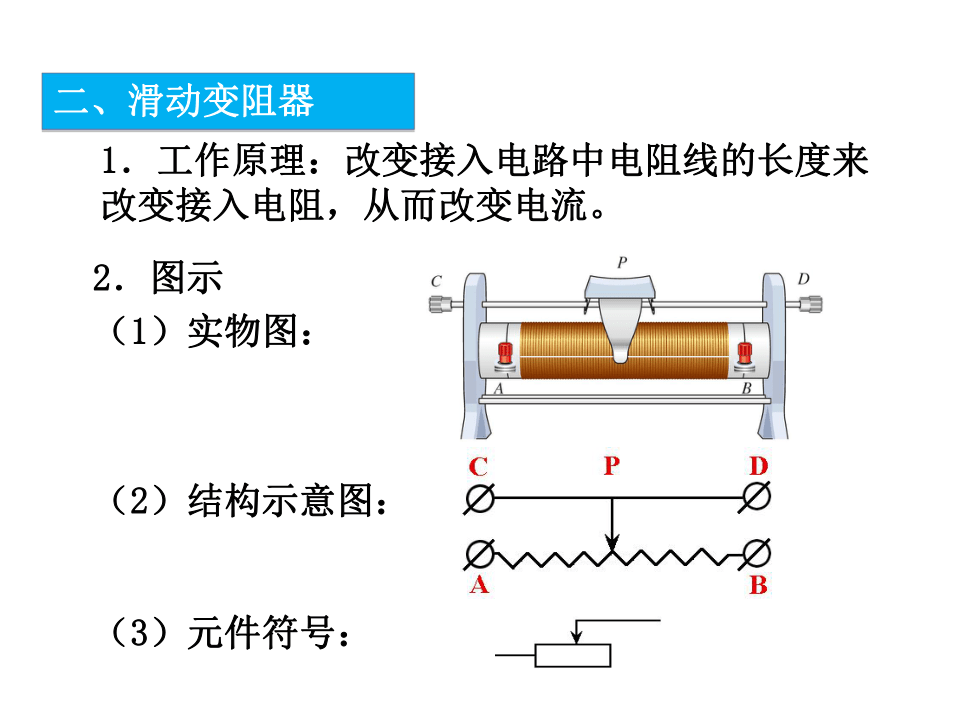

二、滑动变阻器
　1．工作原理：改变接入电路中电阻线的长度来
　改变接入电阻，从而改变电流。

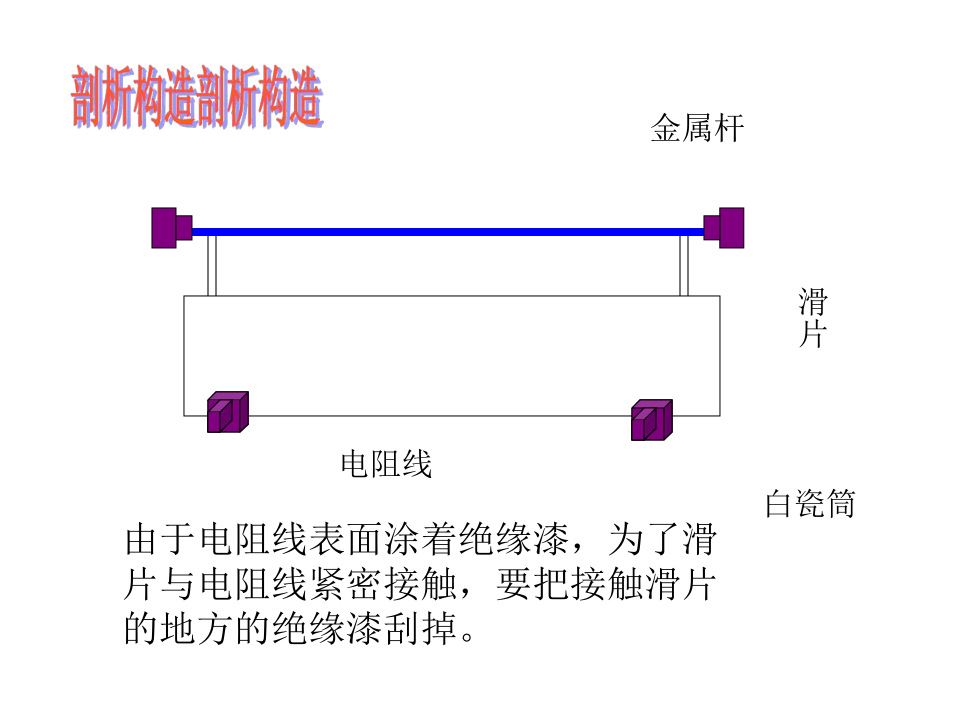

剖析构造
由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。
（4）、铭牌上标有什么？其含义是什么？
“50Ω
1.5A”是什么意思？
50Ω
1.5A
变阻器的最大阻值是50Ω，允许通过的最大电流是1.5A。(否则会烧坏变阻器)
（5）、滑动变阻器使用注意事项
使用注意事项：
1、在闭合开关之前，应将滑片置于阻值最大端。
（目的是保护电路）
2、不能超过允许通过的最大电流
（否则烧坏滑动变阻器）
C
D
A
B
P
探索:有效连接方法
C
D
A
B
P
探索:有效连接方法
C
D
A
B
P
2
探索:有效连接方法
C
D
A
B
P
2
出电流
探索:有效连接方法
C
D
A
B
P
3
探索:有效连接方法
C
D
A
B
3
P
出电流
进电流
探索:有效连接方法
C
D
A
B
P
4
进电流
出电流
探索:有效连接方法
C
D
A
B
4
P
进电流
出电流
探索:有效连接方法
C
D
A
B
P
5
探索:有效连接方法
C
D
A
B
P
5
不能改变电阻的大小
进电流
出电流
探索:有效连接方法
C
D
A
B
P
6
没有电阻连入电路
探索:有效连接方法
P
P
P
P
(1)
(6)
(5)
(4)
(3)
(2)
连接方法:选择电阻线的一端和金属杆的一端，即“一上一下”接线柱
P
P
P
P
(1)
(4)
(3)
(2)
P
P
P
P
(1)
(4)
(3)
(2)
电路符号
　　能表示出阻值的变阻器。
旋钮式电阻箱
三、电阻箱
内部结构
电位器
四、变阻器的应用
电位器
一、滑动变阻器
1、原理：改变接入电路中的电阻线的长度，从而改变接入电路中的电阻。
2、构造：
3、结构示意图：
4、元件符号
5、连接方法：（1）串联接入电路；
（2）连接“一上一下”两个接线柱。
6、注意事项：
（1）在闭合开关之前，应将滑片置于阻值最大端。
（2）不能超过滑动变阻器允许通过的最大电流
2、将滑动变阻器金属棒上两个接线柱连入电路，移动滑动变阻器的滑片，电流表示数变化情况是
,
说明的问题是
.
将线圈上两个接线柱连入电路,移动滑动变阻器滑片，电流表的示数变化情况是
,
说明的问题是
.
1、滑动变阻器是通过改变接入电路中的
来改变电阻的器件。
电阻线的长度
不变
电阻不变（为零）
不变
电阻不变(为最大)
3、下列说法正确的是（
）
A.滑动变阻器比电阻箱更好
B.两个粗细不同的铜导线，细的电阻更大一些
C.电阻箱能够逐渐地改变连入电路的电阻
D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大
D
4、一个滑动变阻器铭牌上标有“20Ω
1A”的字样，它的意思是指变阻器的（
）
（A）电阻最小值是20Ω，允许通过的最大电流是1A
（B）电阻最小值是20Ω，允许通过的最小电流是1A
（C）电阻最大值是20Ω，允许通过的最小电流是1A
（D）电阻变化范围是0-20Ω，允许通过的最大电流是1A
D
5、如下图所示，当滑动变阻器的滑片P向右滑动时，连入电路的阻值将（
）
A.逐渐变大
B.逐渐变小
C.保持不变
D.无法判断
A
6、如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是
（
）
（A）C和D
（B）B和D
（C）A和C
（D）B和A
C
7、如图示变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是
（
）
D
（A）甲和乙（B）丙和丁
（C）甲和丙（D）甲和丁
8、下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P
滑动，电流表示数
，灯泡变亮。
向右
变大
