人教版八年级物理上册第五章第1节　透镜同步练习

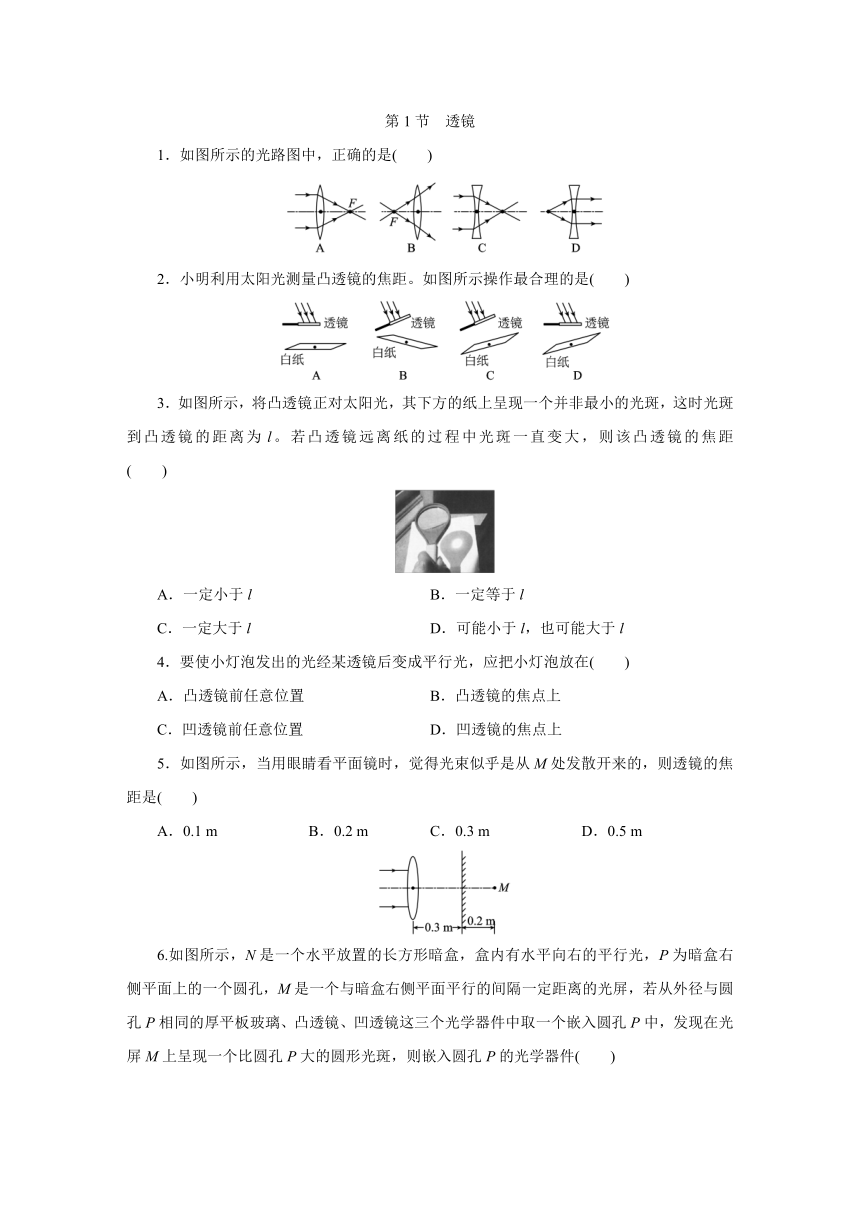

第1节　透镜
1．如图所示的光路图中，正确的是(　　)
2．小明利用太阳光测量凸透镜的焦距。如图所示操作最合理的是(　　)
3．如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距　　　　(　　)
A．一定小于l　　
B．一定等于l
C．一定大于l　　
D．可能小于l，也可能大于l
4．要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在(　　)
A．凸透镜前任意位置
　　
B．凸透镜的焦点上
C．凹透镜前任意位置
　
　
D．凹透镜的焦点上
5．如图所示，当用眼睛看平面镜时，觉得光束似乎是从M处发散开来的，则透镜的焦距是(　　)
A．0.1
m　
B．0.2
m　
C．0.3
m　
D．0.5
m

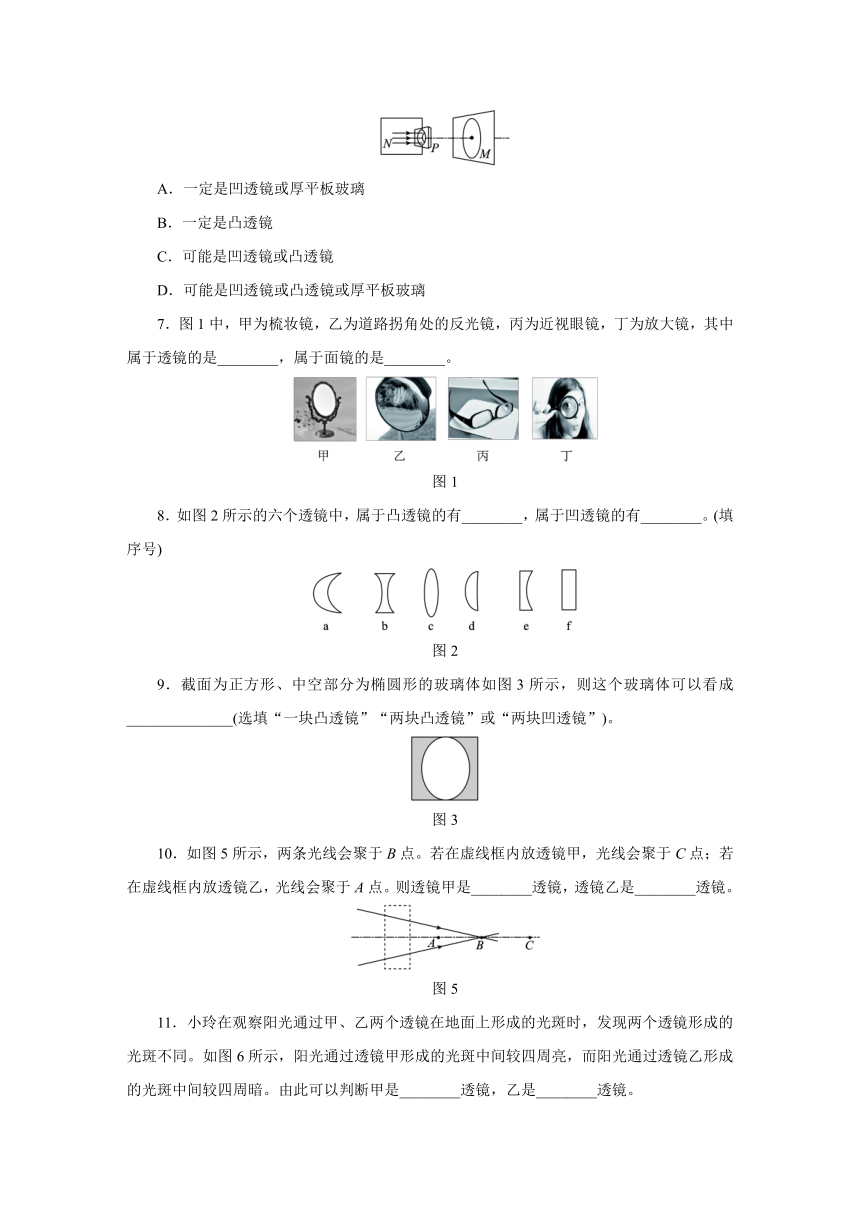

6.如图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的一个圆孔，M是一个与暗盒右侧平面平行的间隔一定距离的光屏，若从外径与圆孔P相同的厚平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，发现在光屏M上呈现一个比圆孔P大的圆形光斑，则嵌入圆孔P的光学器件(　　)
A．一定是凹透镜或厚平板玻璃
B．一定是凸透镜
C．可能是凹透镜或凸透镜
D．可能是凹透镜或凸透镜或厚平板玻璃
7．图1中，甲为梳妆镜，乙为道路拐角处的反光镜，丙为近视眼镜，丁为放大镜，其中属于透镜的是________，属于面镜的是________。
图1
8．如图2所示的六个透镜中，属于凸透镜的有________，属于凹透镜的有________。(填序号)
图2
9．截面为正方形、中空部分为椭圆形的玻璃体如图3所示，则这个玻璃体可以看成______________(选填“一块凸透镜”“两块凸透镜”或“两块凹透镜”)。
图3
10．如图5所示，两条光线会聚于B点。若在虚线框内放透镜甲，光线会聚于C点；若在虚线框内放透镜乙，光线会聚于A点。则透镜甲是________透镜，透镜乙是________透镜。
图5

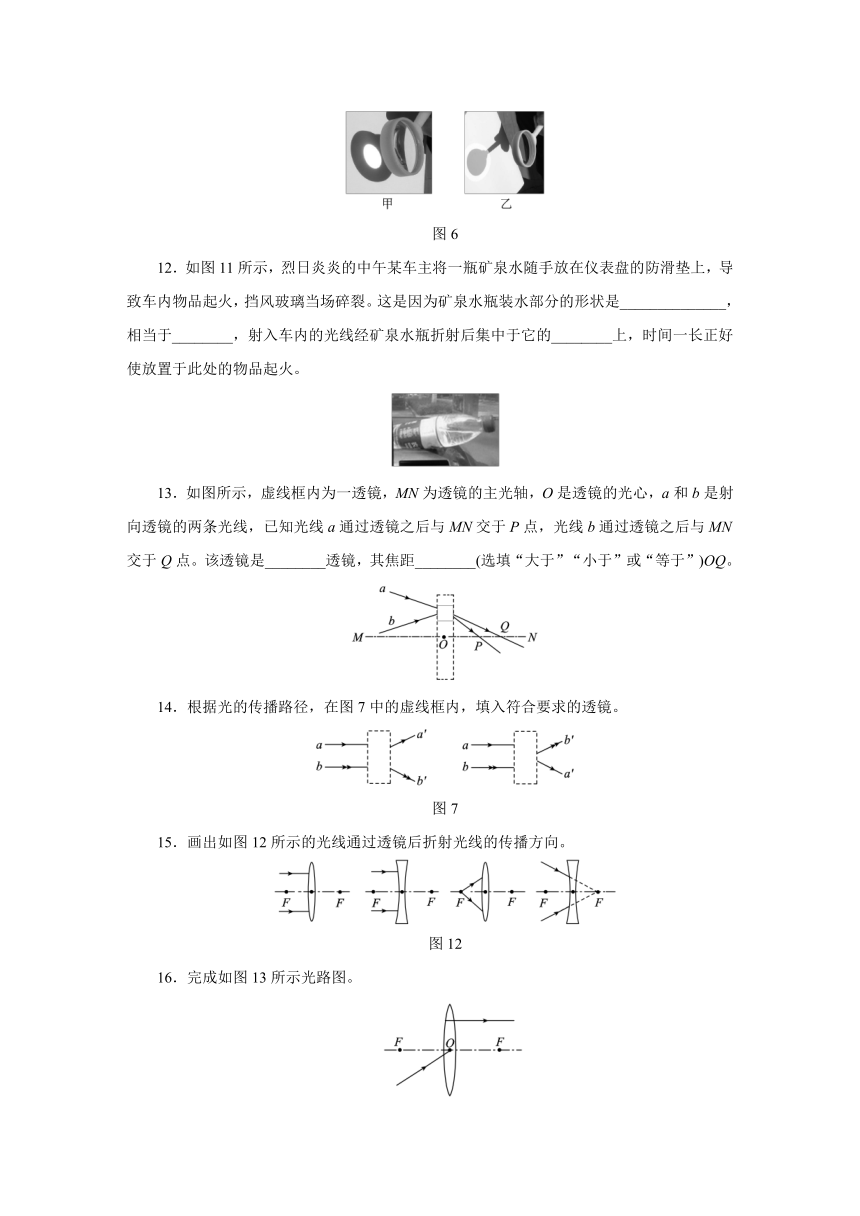

11．小玲在观察阳光通过甲、乙两个透镜在地面上形成的光斑时，发现两个透镜形成的光斑不同。如图6所示，阳光通过透镜甲形成的光斑中间较四周亮，而阳光通过透镜乙形成的光斑中间较四周暗。由此可以判断甲是________透镜，乙是________透镜。
图6　
12．如图11所示，烈日炎炎的中午某车主将一瓶矿泉水随手放在仪表盘的防滑垫上，导致车内物品起火，挡风玻璃当场碎裂。这是因为矿泉水瓶装水部分的形状是______________，相当于________，射入车内的光线经矿泉水瓶折射后集中于它的________上，时间一长正好使放置于此处的物品起火。
13．如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜的光心，a和b是射向透镜的两条光线，已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点。该透镜是________透镜，其焦距________(选填“大于”“小于”或“等于”)OQ。
14．根据光的传播路径，在图7中的虚线框内，填入符合要求的透镜。
图7
15．画出如图12所示的光线通过透镜后折射光线的传播方向。
图12
16．完成如图13所示光路图。
　
图13
17．完成如图14所示光路图。
　
图14
18．如图15所示，O为凸透镜的光心，F为焦点，请画出烛焰上S点发出的三条光线经凸透镜后的折射光线。
图15
19．如图18所示，A、B是发光点S发出的经平面镜反射后的两条反射光线，请你画出：
(1)发光点S的位置；
(2)A、B两条光线通过凹透镜的折射光线。
图18
答案
1．A
2．C
3．A　4．B　5．A
6．C　
7．丙、丁　甲、乙
8．acd　be　
9．两块凹透镜
10．凹　凸　。
11．凸　凹
12．中间厚、边缘薄　凸透镜　焦点
13．凸　小于
14．如图所示
　
15．如图所示
16．如图所示
17．如图所示
18．如图所示
19．如图所示
