大气的水平运动

(共12张PPT)
（百帕）
1000
1005
1010

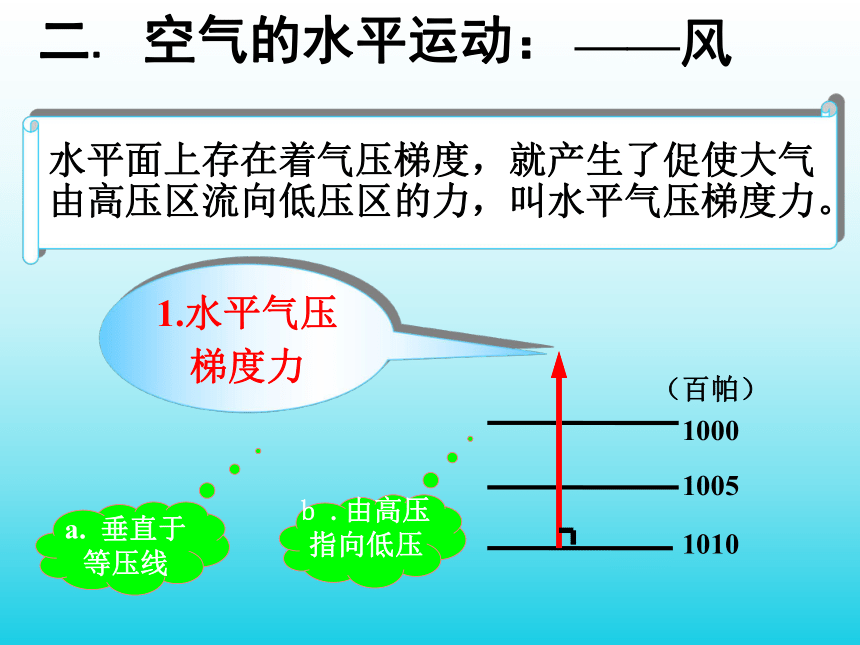

水平面上存在着气压梯度，就产生了促使大气由高压区流向低压区的力，叫水平气压梯度力。
1.水平气压
梯度力
——风
二. 空气的水平运动：
a. 垂直于
等压线
b .由高压
指向低压

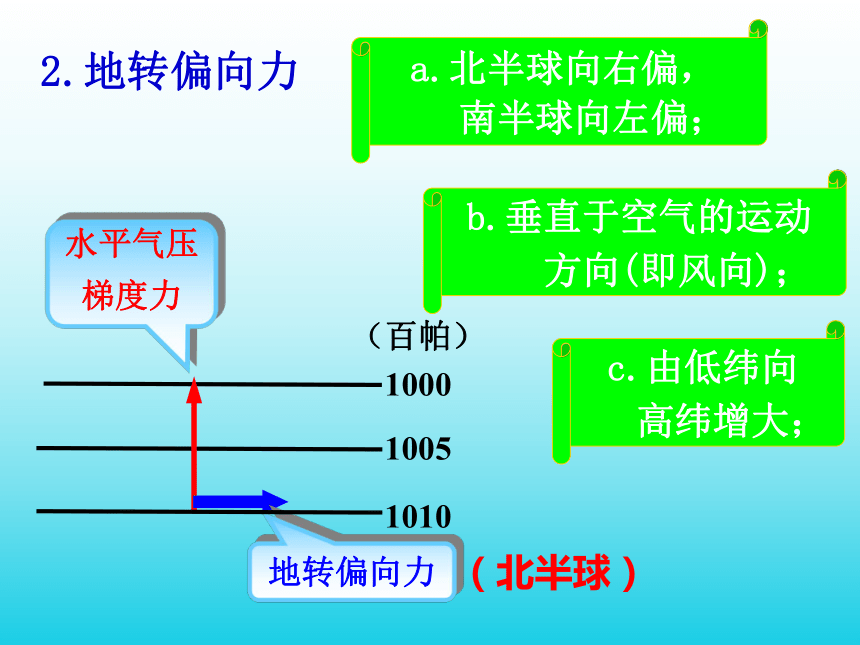

2.地转偏向力
（百帕）
1000
1005
1010
水平气压
梯度力
地转偏向力
（北半球）
a.北半球向右偏，
南半球向左偏；
b.垂直于空气的运动
方向(即风向)；
c.由低纬向
高纬增大；

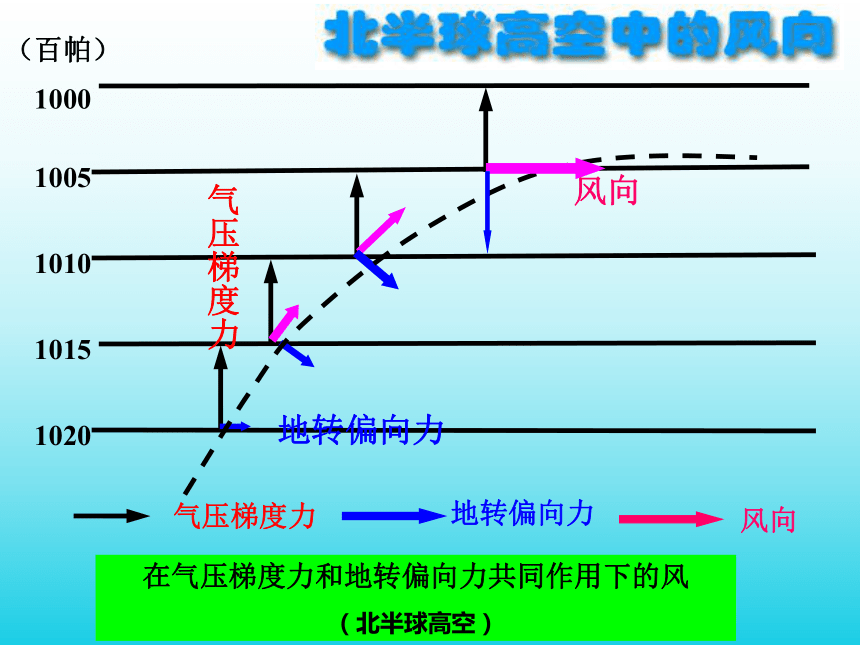

在气压梯度力和地转偏向力共同作用下的风
（北半球高空）
（百帕）
1000
1005
1010
1015
1020
气压梯度力
地转偏向力
风向
气压梯度力
地转偏向力
风向

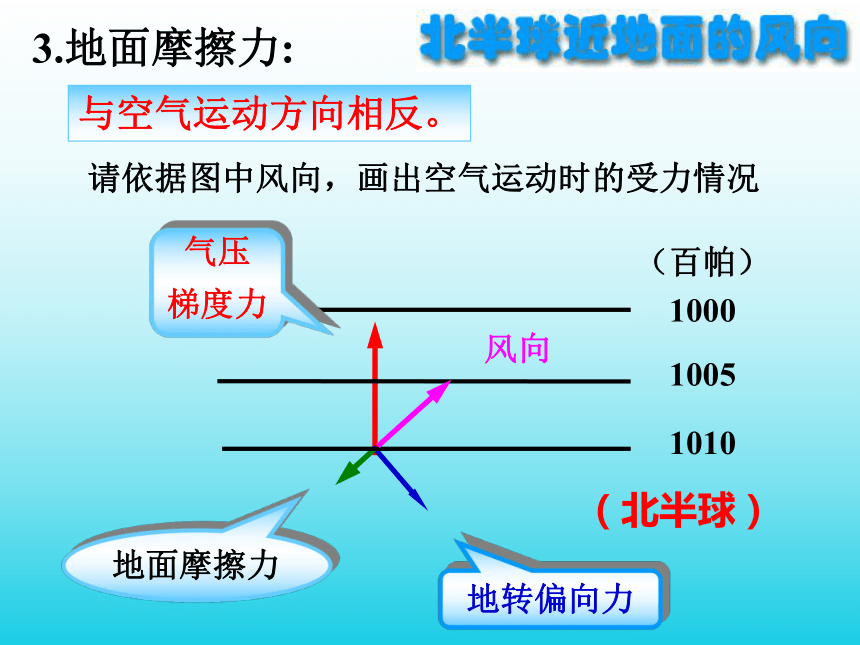

3.地面摩擦力:
地转偏向力
（百帕）
1000
1005
1010
（北半球）
风向
地面摩擦力
与空气运动方向相反。
请依据图中风向，画出空气运动时的受力情况
气压
梯度力

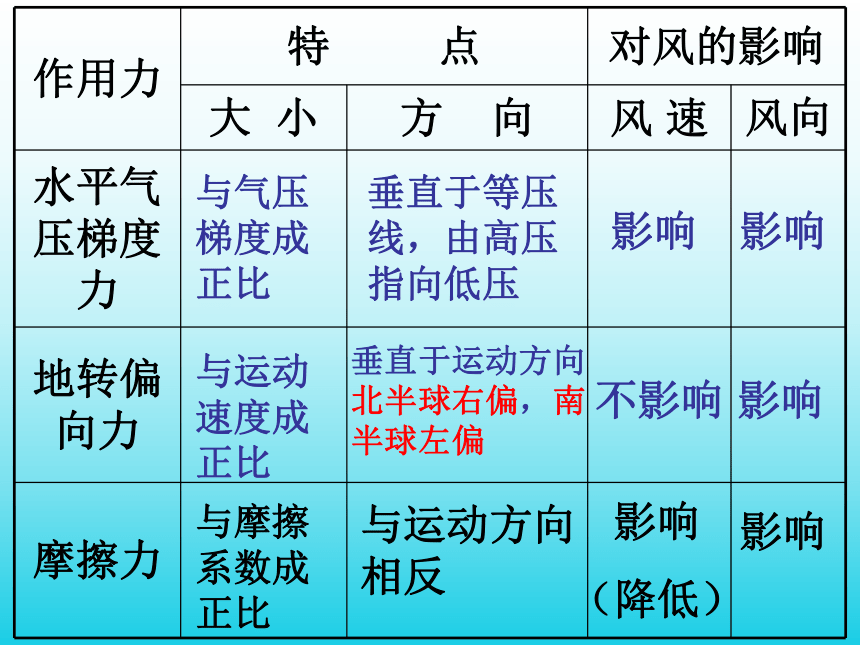

作用力 特 点 对风的影响
大 小 方 向 风 速 风向
水平气压梯度力
地转偏向力
摩擦力
与气压梯度成正比
垂直于等压线，由高压指向低压
影响
不影响
影响
影响
（降低）
影响
影响
与运动速度成正比
垂直于运动方向北半球右偏，南半球左偏
与摩擦系数成正比
与运动方向相反
例6.右图中表示风向的箭头是( )
① ② ③ ④
是水平气压梯度力
风向
地转偏向力
摩擦力
②
例7：我国高空一架飞机从东向西飞行，它的左侧是高气压，右侧是低气压，则此时的境况是：（ ） A 、飞机在顺风飞行 B、飞机在逆风飞行 C、风从南侧吹来 D、风从北侧吹来
低压
高压
飞行方向
风向
水平气压梯度力
B
前（风向）
左
右
低压
北半球
近地面的风压定律：
北半球，背风而立，低压左前，高压右后：
南半球，背风而立，低压右前，高压左后
后
高空的风压定律:
北半球,背风而立,低压在左,高压在右; 南半球,背风而立,低压在右,高压在左.
例8.上图表示的是( )
A．北半球高空大气运动　　
B．南半球高空大气运动　
C．北半球近地面大气运动　
D．南半球近地面大气运动　　
A
A B C D
例9．下列四幅比例尺相同的等压线图（单位:hPa）中，风力最大的是 ( )
B
分析:水平气压梯度越大,水平气压梯度力就越大,风力也就越大
水平气压梯度力
地转偏向力
(使风向垂直于等压线)
(使北半球风向右偏,
南半球风向左偏)
地面摩擦力
大气作水平运动所受作用力
二力平衡,风向平行于等压线
三种力共同作用下,风向斜穿等压线
（与空气的运动方向相反）
空气产生水平
运动的原动力
