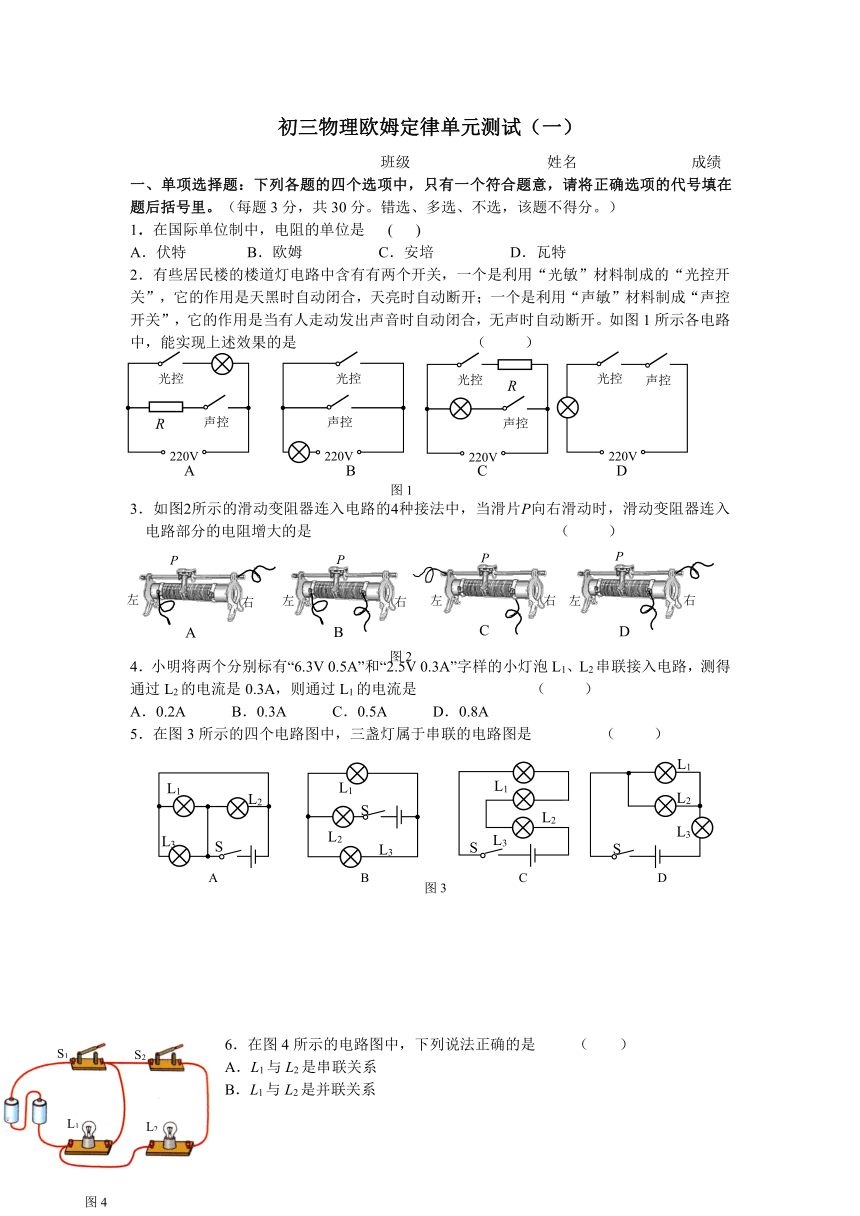

初三物理欧姆定律单元测试（一）
班级 姓名 成绩
一、单项选择题：下列各题的四个选项中，只有一个符合题意，请将正确选项的代号填在题后括号里。（每题3分，共30分。错选、多选、不选，该题不得分。）
1．在国际单位制中，电阻的单位是 ( )
A．伏特 　B．欧姆 　　 C．安培 　　 D．瓦特
2．有些居民楼的楼道灯电路中含有有两个开关，一个是利用“光敏”材料制成的“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；一个是利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无声时自动断开。如图1所示各电路中，能实现上述效果的是 （ ）
3．如图2所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是 （ ）
4．小明将两个分别标有“6.3V 0.5A”和“2.5V 0.3A”字样的小灯泡L1、L2串联接入电路，测得通过L2的电流是0.3A，则通过L1的电流是 （ ）
A．0.2A B．0.3A C．0.5A D．0.8A
5．在图3所示的四个电路图中，三盏灯属于串联的电路图是 （ ）
6．在图4所示的电路图中，下列说法正确的是 （ ）
A．L1与L2是串联关系
B．L1与L2是并联关系

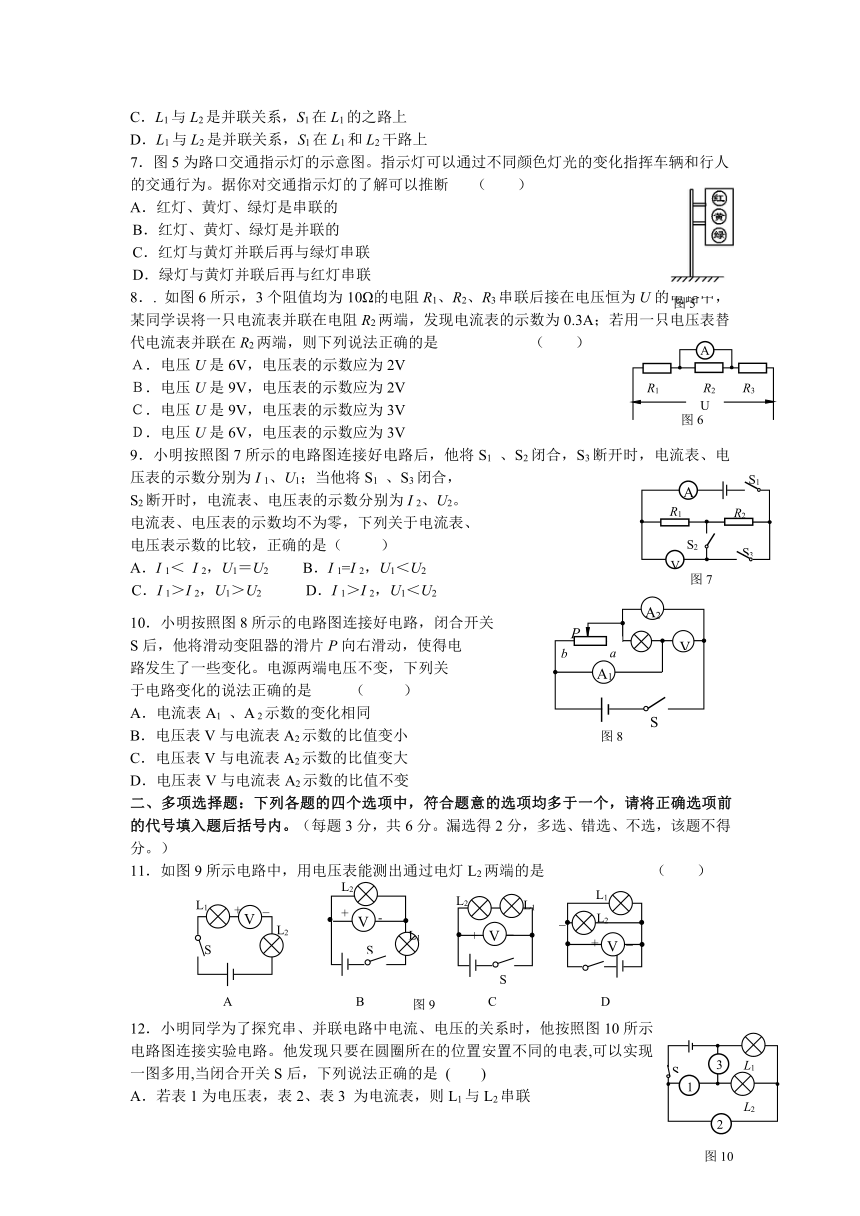

C．L1与L2是并联关系，S1在L1的之路上
D．L1与L2是并联关系，S1在L1和L2干路上
7．图5为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断 （ ）
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
8．. 如图6所示，3个阻值均为10Ω的电阻R1、R2、R3串联后接在电压恒为U的电路中，某同学误将一只电流表并联在电阻R2两端，发现电流表的示数为0.3A；若用一只电压表替代电流表并联在R2两端，则下列说法正确的是　　　　　　（　　）
Ａ．电压U是6V，电压表的示数应为2V
Ｂ．电压U是9V，电压表的示数应为2V
Ｃ．电压U是9V，电压表的示数应为3V
Ｄ．电压U是6V，电压表的示数应为3V
9．小明按照图7所示的电路图连接好电路后，他将S1 、S2闭合，S3断开时，电流表、电压表的示数分别为I 1、U1；当他将S1 、S3闭合，
S2断开时，电流表、电压表的示数分别为I 2、U2。
电流表、电压表的示数均不为零，下列关于电流表、
电压表示数的比较，正确的是（ ）
A．I 1＜ I 2，U1＝U2 B．I 1=I 2，U1＜U2
C．I 1＞I 2，U1＞U2 D．I 1＞I 2，U1＜U2
10．小明按照图8所示的电路图连接好电路，闭合开关
S后，他将滑动变阻器的滑片P向右滑动，使得电
路发生了一些变化。电源两端电压不变，下列关
于电路变化的说法正确的是 （ ）
A．电流表A1 、A 2示数的变化相同
B．电压表V与电流表A2示数的比值变小
C．电压表V与电流表A2示数的比值变大
D．电压表V与电流表A2示数的比值不变
二、多项选择题：下列各题的四个选项中，符合题意的选项均多于一个，请将正确选项前的代号填入题后括号内。（每题3分，共6分。漏选得2分，多选、错选、不选，该题不得分。）
11．如图9所示电路中，用电压表能测出通过电灯L2两端的是 （ ）
12．小明同学为了探究串、并联电路中电流、电压的关系时，他按照图10所示电路图连接实验电路。他发现只要在圆圈所在的位置安置不同的电表,可以实现一图多用,当闭合开关S后，下列说法正确的是 ( )
A．若表1为电压表，表2、表3 为电流表，则L1与L2串联

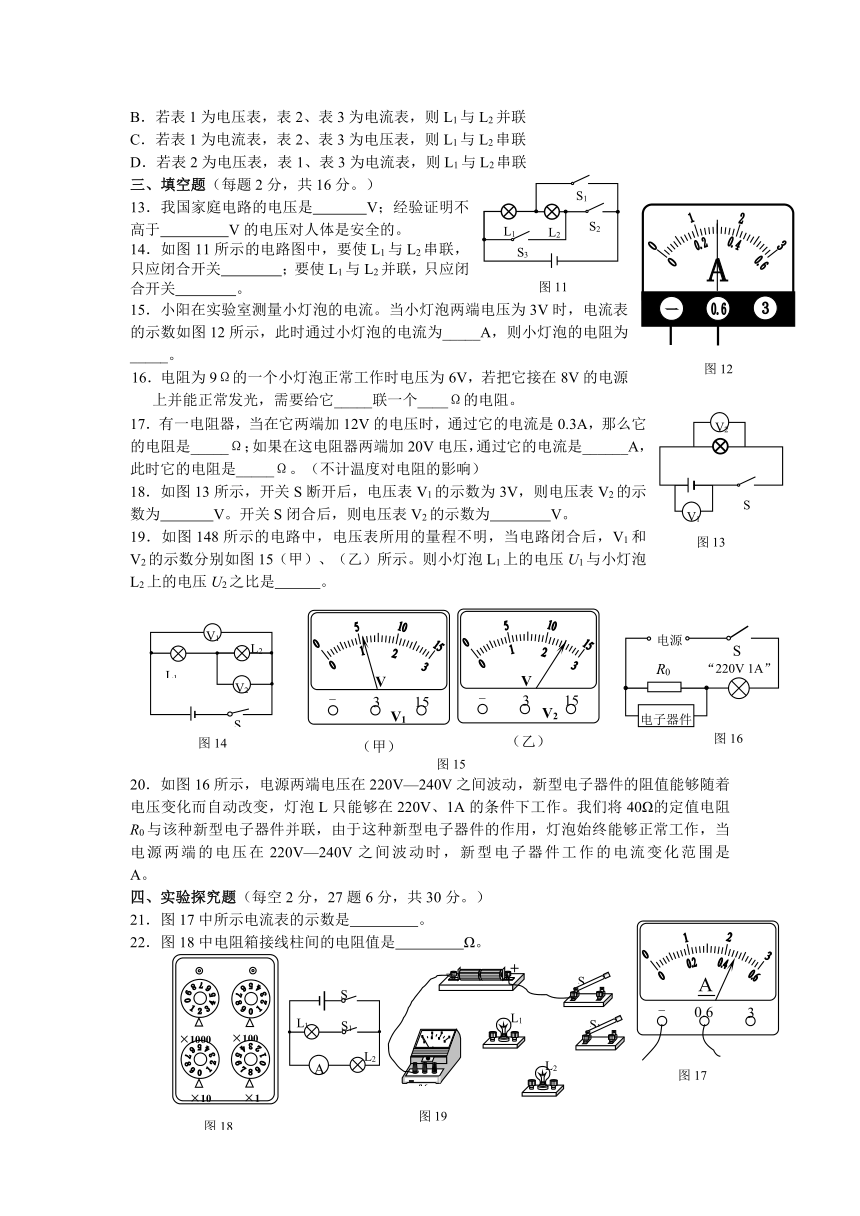

B．若表1为电压表，表2、表3为电流表，则L1与L2并联
C．若表1为电流表，表2、表3为电压表，则L1与L2串联
D．若表2为电压表，表1、表3为电流表，则L1与L2串联
三、填空题（每题2分，共16分。）
13．我国家庭电路的电压是 V；经验证明不高于 V的电压对人体是安全的。
14．如图11所示的电路图中，要使L1与L2串联，只应闭合开关 ；要使L1与L2并联，只应闭合开关 。
15．小阳在实验室测量小灯泡的电流。当小灯泡两端电压为3V时，电流表的示数如图12所示，此时通过小灯泡的电流为_____A，则小灯泡的电阻为_____。
16．电阻为9Ω的一个小灯泡正常工作时电压为6V，若把它接在8V的电源上并能正常发光，需要给它_____联一个____Ω的电阻。
17．有一电阻器，当在它两端加12V的电压时，通过它的电流是0.3A，那么它的电阻是_____Ω；如果在这电阻器两端加20V电压，通过它的电流是______A，此时它的电阻是_____Ω。（不计温度对电阻的影响）
18．如图13所示，开关S断开后，电压表V1的示数为3V，则电压表V2的示数为 V。开关S闭合后，则电压表V2的示数为 V。
19．如图148所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图15（甲）、（乙）所示。则小灯泡L1上的电压U1与小灯泡L2上的电压U2之比是 。
20．如图16所示，电源两端电压在220V—240V之间波动，新型电子器件的阻值能够随着电压变化而自动改变，灯泡L只能够在220V、1A的条件下工作。我们将40Ω的定值电阻R0与该种新型电子器件并联，由于这种新型电子器件的作用，灯泡始终能够正常工作，当电源两端的电压在220V—240V之间波动时，新型电子器件工作的电流变化范围是 A。
四、实验探究题（每空2分，27题6分，共30分。）
21．图17中所示电流表的示数是 。
22．图18中电阻箱接线柱间的电阻值是 Ω。

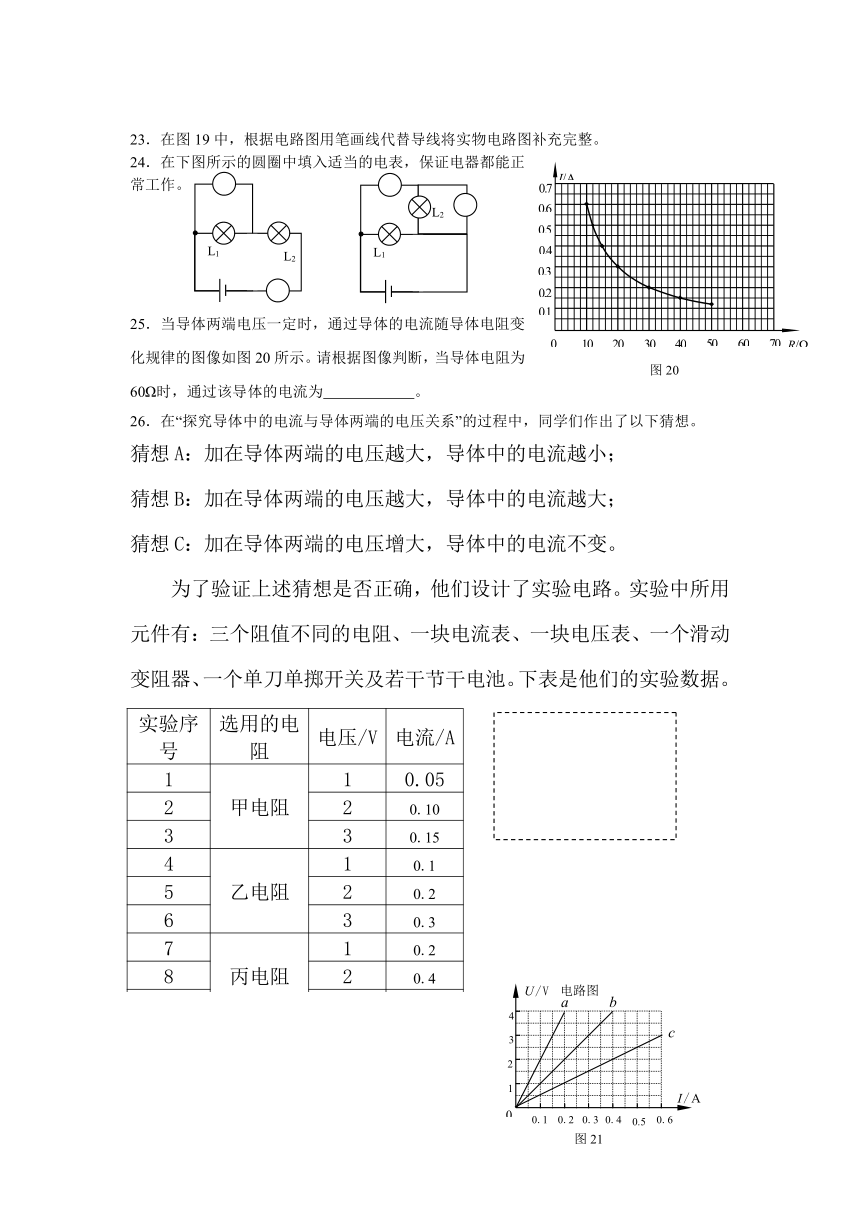

23．在图19中，根据电路图用笔画线代替导线将实物电路图补充完整。
24．在下图所示的圆圈中填入适当的电表，保证电器都能正常工作。
25．当导体两端电压一定时，通过导体的电流随导体电阻变化规律的图像如图20所示。请根据图像判断，当导体电阻为60Ω时，通过该导体的电流为 。
26．在“探究导体中的电流与导体两端的电压关系”的过程中，同学们作出了以下猜想。
猜想A：加在导体两端的电压越大，导体中的电流越小；
猜想B：加在导体两端的电压越大，导体中的电流越大；
猜想C：加在导体两端的电压增大，导体中的电流不变。
为了验证上述猜想是否正确，他们设计了实验电路。实验中所用元件有：三个阻值不同的电阻、一块电流表、一块电压表、一个滑动变阻器、一个单刀单掷开关及若干节干电池。下表是他们的实验数据。
（1）请在虚线框内画出用甲电阻能验证上述猜想的实验电路图。
（2）通过分析比较实验数据 （填写实验序号），可知猜想 是正确的（选填“A”、“B”或“C”）。
（3）图20是该小组同学根据实验数据在坐标系中画出的三个电阻的U-I图象。其中图象c是电
阻 的U-I图象。（选填“甲”、“乙”或“丙”）
（4）根据图21的图像可知：甲电阻电流为0.2A时，电压为 V。
（5）在“探究导体中的电流与导体两端的电压的关系”的过程中，同学们又发现了一个规律，为了检验发现的规律是否正确，他们又重新设计了一个实验，得到如下表的实验数据。
R/Ω 50 46 42 25 20 10
U/V 14 12 10 8 6 4
I/A 0.28 0.26 0.24 0.32 0.3 0.4
U/I(V/A) 50 46.2 41.7 25 20 10
根据表中实验数据可以推断他们发现的另外的规律是：
；
27．实验桌上有如下器材：满足实验要求的电源一个、电阻箱（电路图符号 ）一个、电压表一只、开关一个、各种阻值已知的定值电阻和导线若干。小明想利用实验桌上的器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻两端的电压与该电阻的阻值成正比”。请根据上述要求帮助小明画出实验电路图，并写出实验步骤。
⑴实验电路图
⑵实验步骤
五、简答、计算题（28、29、30每题3分，31题4分，32每题5分，共18分。）
28．小明同学为了探究并联电路中电流的变化特点，他按照图22所示电路图连接实验电路。实验过程中，保持电源两端电压不变，闭合开关S，L2正常工作；他猜想若再闭合开关S1后，将出现电流表A的示数保持不变， 电流表A1的示数减小， 电流表A2的示数增大的现象。你认为他的猜想正确吗？你认为在实验过程中A1的示数如何变化，说出你的理由。
29．若汽车前灯的电阻是30Ω，通过它的电流是多大0.4A，那么这个汽车前灯接的电源电压为多少？
30．现在家庭电器化程度越来越高，用电安全是一个十分突出的问题。表一提供了一组人体电阻数据。
测量项目 完全干燥时 出汗或潮湿时
手与手之间电阻 2×105Ω 5×103Ω
手与鞋底之间电阻 8×106Ω 10×103Ω
表一：
请问：一个人没有擦手上的水就去按动开关（如图23所示），由于水进入开关，导致人的手与脚两端产生220V的电压，发生触电事故，则通过这个人的电流是多少（上表电阻数据适用于此人） （警示：用湿手去按动开关是危险的！）
31.小明同学想用一只“3.8V0.3A”的小灯泡制作一个迷你小台灯，并想用电压为6V的收录机电源做台灯的电源，小灯泡不能直接连在这个电源上，他解决问题的办法就是利用了一段电阻丝（电阻丝每厘米阻值为1Ω）。请通过计算具体说明他解决问题的办法。
32．如图24所示，电源电压保持不变.闭合开关S后，滑动变阻器R0的滑片P在移动过程中，电压表示数变化范围为0~4Ｖ，电流表示数变化范围为0.5~1A,求：（１）R０的最大电阻值；（２）R的最大阻值；（３）电源电压。
初三物理欧姆定律单元测试（一）答题卡
班级 姓名 成绩
一、单项选择题（每题3分，共30分。） 二、多项选择题（每题3分，共6分。）
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案
三、填空题（共16分，每题2分。）
题号 答案 题号 答案
13 17
14 18
15 19
16 20
四、实验与探究题（共30分，期中24题4分，27题6分，其余每空2分。）
题号 答案 答案
21 22
23 24
25 26（2） 26（3） 26（4）
26 （1） 26（5）
27
图1
220V
声控
R
光控
220V
声控
光控
220V
声控
R
光控
220V
声控
光控
A B C D
P
左
右
D
A
左
右
P
B
左
右
P
右
左
P
C
图2
L1
L2
S
L3
L1
L3
S
L2
L1
L2
L3
S
L3
L1
L2
S
A B C D
图3
图4
S1
S2
L1
L2
图5
A
U
R1 R2 R3
图6
图7
S2
S3
R1
R2
A
V
S1
图8
A2
S
P
V
a
b
A1
A B C D
V
V
V
+
_
L1
L2
S
S
S
L1
L2
+
_
L1
L2
+
_
图9
_
V
+
-
L2
L1
图10
2
3
L2
L1
1
S
S2
S1
S3
L1
L2
图11
图12
图13
V2
V1
S
图15
（甲）
（乙）
-
3
15
V
V2
V
-
3
15
V1
电子器件
S
R0
“220V 1A”
电源
图16
图14
S
L1
L2
V1
V2
A
-
0.6
3
图17
×1000
图18
×100
×10
×1
图19
L1
L2
S1
S
A
L1
+
_
0.6
3
-
A
S
L2
S1
L2
L1
L2
L1
L2
R/Ω
0.7
0.6
0.5
0.4
0.3
0.2
0.1
0
10
20
30
40
50
60
70
I/A
图20
实验序号 选用的电阻 电压/V 电流/A
1 甲电阻 1 0.05
2 2 0.10
3 3 0.15
4 乙电阻 1 0.1
5 2 0.2
6 3 0.3
7 丙电阻 1 0.2
8 2 0.4
9 3 0.6
I/A
图10
图14
图21
b
0.6
0.1
0.2
0.3
0.4
0.5
0
1
2
3
4
U/V
a
c
电路图
图22
A
L2
L1
S
A2
S1
A1
图23
_
+
-
3 15
a
b
c
d
P
图24
R0
R
L1
+
_
0.6
3
-
A
S
L2
S1
图19
L2
L1
L2
L1
L2
