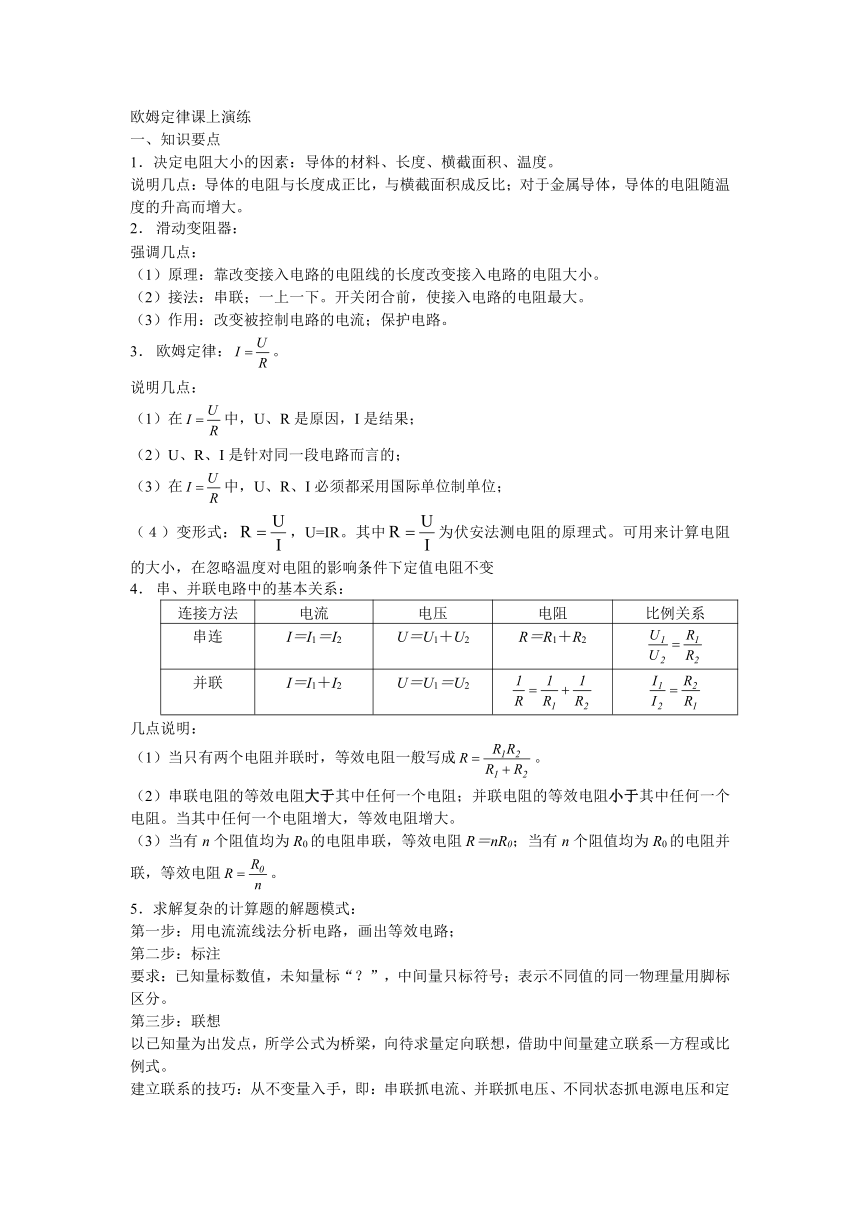

欧姆定律课上演练
一、知识要点
1．决定电阻大小的因素：导体的材料、长度、横截面积、温度。
说明几点：导体的电阻与长度成正比，与横截面积成反比；对于金属导体，导体的电阻随温度的升高而增大。
滑动变阻器：
强调几点：
（1）原理：靠改变接入电路的电阻线的长度改变接入电路的电阻大小。
（2）接法：串联；一上一下。开关闭合前，使接入电路的电阻最大。
（3）作用：改变被控制电路的电流；保护电路。
欧姆定律：。
说明几点：
（1）在中，U、R是原因，I是结果；
（2）U、R、I是针对同一段电路而言的；
（3）在中，U、R、I必须都采用国际单位制单位；
（４）变形式：，U=IR。其中为伏安法测电阻的原理式。可用来计算电阻的大小，在忽略温度对电阻的影响条件下定值电阻不变
串、并联电路中的基本关系：
连接方法 电流 电压 电阻 比例关系
串连 I＝I1＝I2 U＝U1＋U2 R＝R1＋R2
并联 I＝I1＋I2 U＝U1＝U2
几点说明：
（1）当只有两个电阻并联时，等效电阻一般写成。
（2）串联电阻的等效电阻大于其中任何一个电阻；并联电阻的等效电阻小于其中任何一个电阻。当其中任何一个电阻增大，等效电阻增大。
（3）当有n个阻值均为R0的电阻串联，等效电阻R＝nR0；当有n个阻值均为R0的电阻并联，等效电阻。
5．求解复杂的计算题的解题模式：
第一步：用电流流线法分析电路，画出等效电路；
第二步：标注
要求：已知量标数值，未知量标“？”，中间量只标符号；表示不同值的同一物理量用脚标区分。
第三步：联想
以已知量为出发点，所学公式为桥梁，向待求量定向联想，借助中间量建立联系—方程或比例式。
建立联系的技巧：从不变量入手，即：串联抓电流、并联抓电压、不同状态抓电源电压和定值电阻。
第四步：求解关系式。

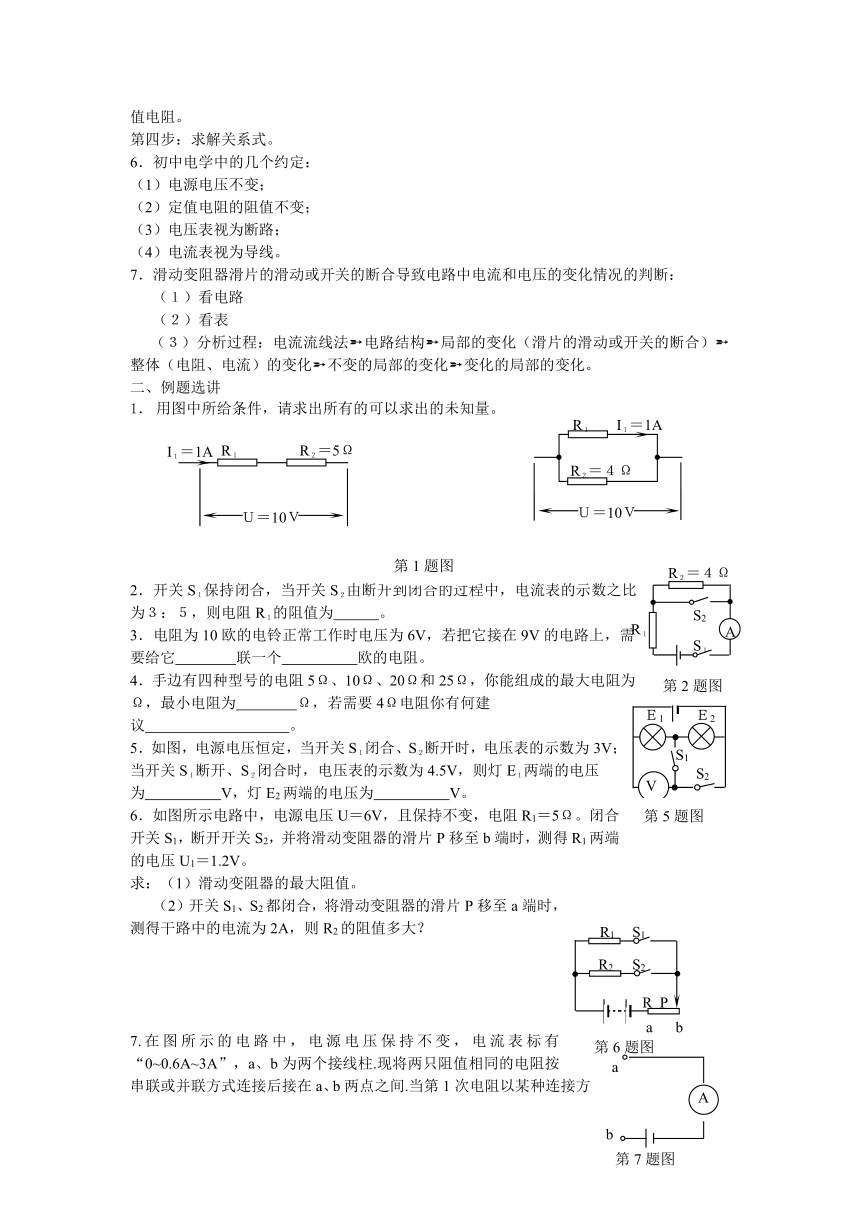

6．初中电学中的几个约定：
（1）电源电压不变；
（2）定值电阻的阻值不变；
（3）电压表视为断路；
（4）电流表视为导线。
7．滑动变阻器滑片的滑动或开关的断合导致电路中电流和电压的变化情况的判断：
（１）看电路
（２）看表
（３）分析过程：电流流线法 电路结构 局部的变化（滑片的滑动或开关的断合） 整体（电阻、电流）的变化 不变的局部的变化 变化的局部的变化。
二、例题选讲
用图中所给条件，请求出所有的可以求出的未知量。
2．开关S１保持闭合，当开关S２由断开到闭合的过程中，电流表的示数之比为３：５，则电阻R１的阻值为 。
3．电阻为10欧的电铃正常工作时电压为6V，若把它接在9V的电路上，需要给它　　　　联一个　　　　　欧的电阻。
4．手边有四种型号的电阻5Ω、10Ω、20Ω和25Ω，你能组成的最大电阻为 Ω，最小电阻为 Ω，若需要4Ω电阻你有何建议 。
5．如图，电源电压恒定，当开关S１闭合、S２断开时，电压表的示数为3V；当开关S１断开、S２闭合时，电压表的示数为4.5V，则灯E１两端的电压
为　　　　　V，灯E2两端的电压为　　　　　V。
6．如图所示电路中，电源电压U＝6V，且保持不变，电阻R1＝5Ω。闭合开关S1，断开开关S2，并将滑动变阻器的滑片P移至b端时，测得R1两端的电压U1＝1.2V。
求：（1）滑动变阻器的最大阻值。
（2）开关S1、S2都闭合，将滑动变阻器的滑片P移至a端时，测得干路中的电流为2A，则R2的阻值多大？

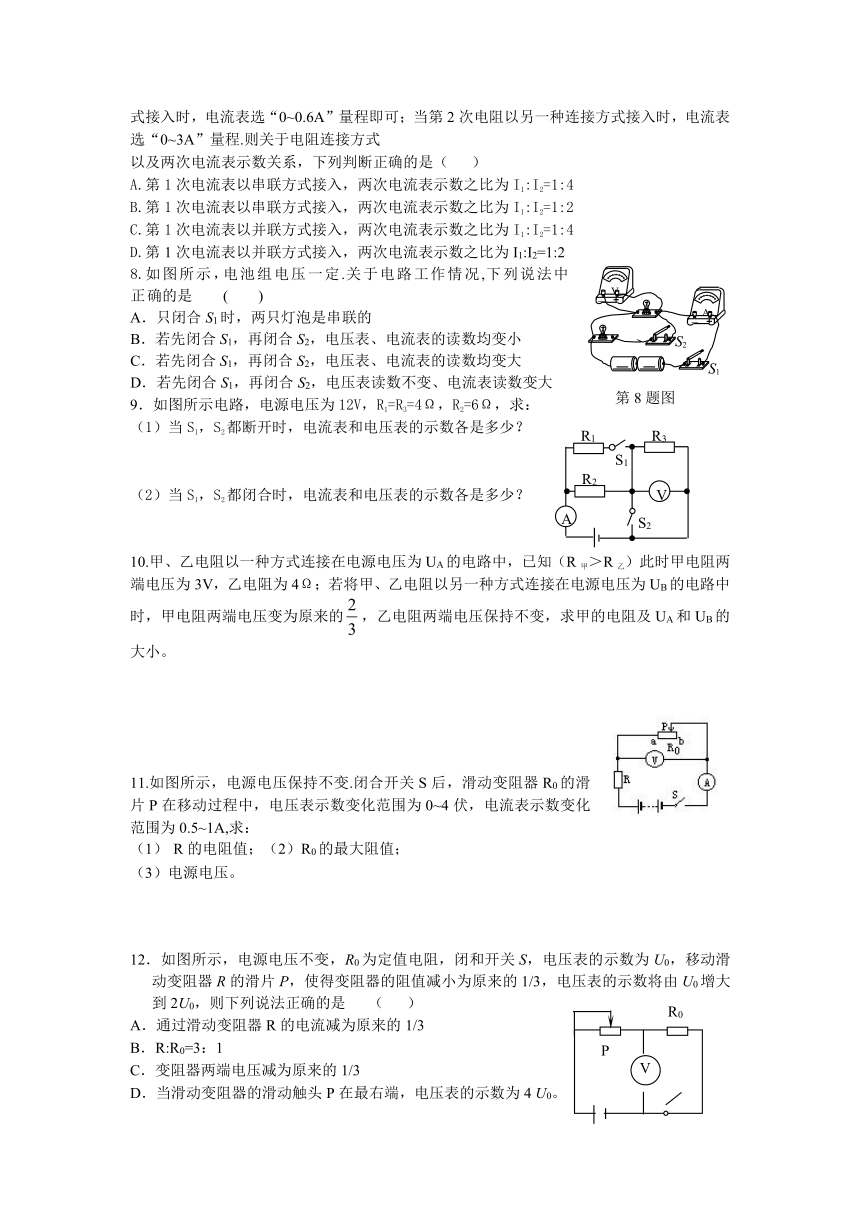

7.在图所示的电路中，电源电压保持不变，电流表标有“0~0.6A~3A”，a、b为两个接线柱.现将两只阻值相同的电阻按串联或并联方式连接后接在a、b两点之间.当第1次电阻以某种连接方式接入时，电流表选“0~0.6A”量程即可；当第2次电阻以另一种连接方式接入时，电流表选“0~3A”量程.则关于电阻连接方式
以及两次电流表示数关系，下列判断正确的是（ ）
A.第1次电流表以串联方式接入，两次电流表示数之比为I1:I2=1:4
B.第1次电流表以串联方式接入，两次电流表示数之比为I1:I2=1:2
C.第1次电流表以并联方式接入，两次电流表示数之比为I1:I2=1:4
D.第1次电流表以并联方式接入，两次电流表示数之比为I1:I2=1:2
8.如图所示，电池组电压一定.关于电路工作情况,下列说法中正确的是 ( )
A．只闭合S1时，两只灯泡是串联的
B．若先闭合S1，再闭合S2，电压表、电流表的读数均变小
C．若先闭合S1，再闭合S2，电压表、电流表的读数均变大
D．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
9．如图所示电路，电源电压为12V，R1=R3=4Ω，R2=6Ω，求：
（1）当S1，S2都断开时，电流表和电压表的示数各是多少？
（2）当S1，S2都闭合时，电流表和电压表的示数各是多少？
10.甲、乙电阻以一种方式连接在电源电压为UA的电路中，已知（R甲＞R乙）此时甲电阻两端电压为3V，乙电阻为4Ω；若将甲、乙电阻以另一种方式连接在电源电压为UB的电路中时，甲电阻两端电压变为原来的，乙电阻两端电压保持不变，求甲的电阻及UA和UB的大小。
11.如图所示，电源电压保持不变.闭合开关S后，滑动变阻器R0的滑片P在移动过程中，电压表示数变化范围为0~4伏，电流表示数变化范围为0.5~1A,求：
R的电阻值；（2）R0的最大阻值；
（3）电源电压。
12．如图所示，电源电压不变，R0为定值电阻，闭和开关S，电压表的示数为U0，移动滑动变阻器R的滑片P，使得变阻器的阻值减小为原来的1/3，电压表的示数将由U0增大到2U0，则下列说法正确的是 （ ）
A．通过滑动变阻器R的电流减为原来的1/3
B．R:R0=3：1
C．变阻器两端电压减为原来的1/3
D．当滑动变阻器的滑动触头P在最右端，电压表的示数为4 U0。

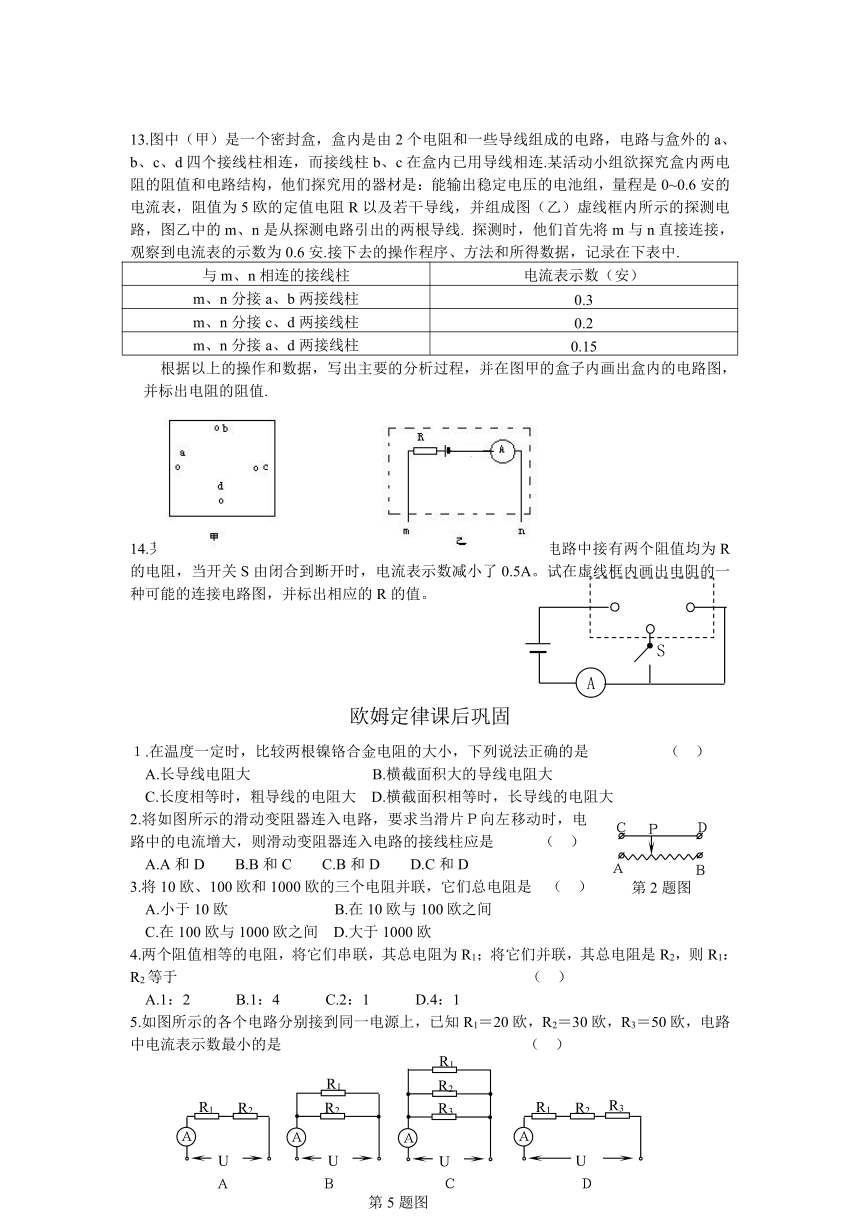

13.图中（甲）是一个密封盒，盒内是由2个电阻和一些导线组成的电路，电路与盒外的a、b、c、d四个接线柱相连，而接线柱b、c在盒内已用导线相连.某活动小组欲探究盒内两电阻的阻值和电路结构，他们探究用的器材是：能输出稳定电压的电池组，量程是0~0.6安的电流表，阻值为5欧的定值电阻R以及若干导线，并组成图（乙）虚线框内所示的探测电路，图乙中的m、n是从探测电路引出的两根导线. 探测时，他们首先将m与n直接连接，观察到电流表的示数为0.6安.接下去的操作程序、方法和所得数据，记录在下表中.
与m、n相连的接线柱 电流表示数（安）
m、n分接a、b两接线柱 0.3
m、n分接c、d两接线柱 0.2
m、n分接a、d两接线柱 0.15
根据以上的操作和数据，写出主要的分析过程，并在图甲的盒子内画出盒内的电路图，并标出电阻的阻值.
14.某电路如图所示，电源电压为4V且保持不变，虚线框内的电路中接有两个阻值均为R的电阻，当开关S由闭合到断开时，电流表示数减小了0.5A。试在虚线框内画出电阻的一种可能的连接电路图，并标出相应的R的值。
欧姆定律课后巩固
１.在温度一定时，比较两根镍铬合金电阻的大小，下列说法正确的是　　　　　（　）
　A.长导线电阻大　　　　　　　　B.横截面积大的导线电阻大
C.长度相等时，粗导线的电阻大　D.横截面积相等时，长导线的电阻大
2.将如图所示的滑动变阻器连入电路，要求当滑片Ｐ向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是　　　（　）
　A.A和D　　B.B和C　　C.B和D　　D.C和D
3.将10欧、100欧和1000欧的三个电阻并联，它们总电阻是　（　）
　A.小于10欧　　　　　　　B.在10欧与100欧之间
C.在100欧与1000欧之间　D.大于1000欧
4.两个阻值相等的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻是R2，则R1：R2等于　　　　　　　　　　　　　　　　　　　　　　　（　）
　A.1：2　　　B.1：4　　　C.2：1　　　D.4：1
5.如图所示的各个电路分别接到同一电源上，已知R1＝20欧，R2＝30欧，R3＝50欧，电路中电流表示数最小的是　　　　　　　　　　　　　　　　（　）

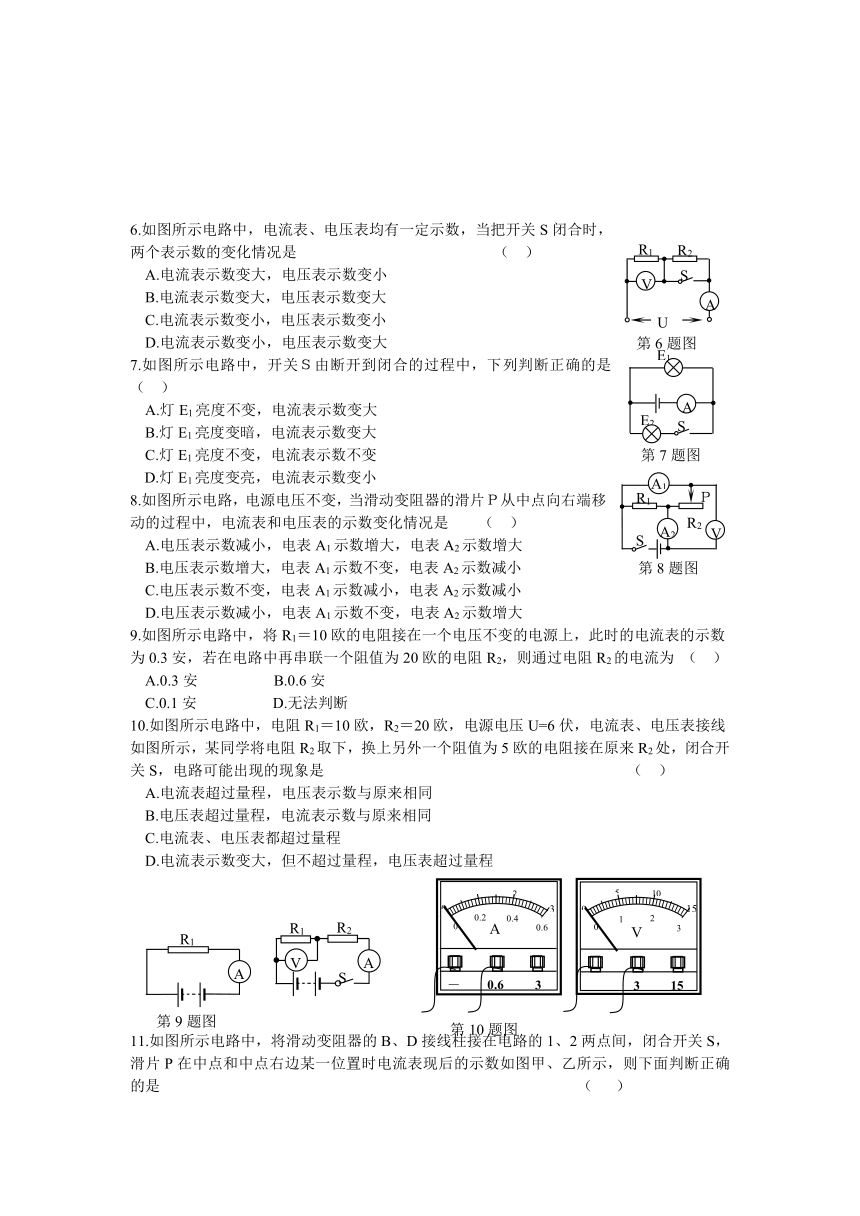

6.如图所示电路中，电流表、电压表均有一定示数，当把开关S闭合时，两个表示数的变化情况是　　　　　　　　　　　　　（　）
　A.电流表示数变大，电压表示数变小
B.电流表示数变大，电压表示数变大
C.电流表示数变小，电压表示数变小
D.电流表示数变小，电压表示数变大
7.如图所示电路中，开关Ｓ由断开到闭合的过程中，下列判断正确的是（　）
　A.灯E1亮度不变，电流表示数变大
B.灯E1亮度变暗，电流表示数变大
C.灯E1亮度不变，电流表示数不变
D.灯E1亮度变亮，电流表示数变小
8.如图所示电路，电源电压不变，当滑动变阻器的滑片Ｐ从中点向右端移动的过程中，电流表和电压表的示数变化情况是　　（　）
　A.电压表示数减小，电表A1示数增大，电表A2示数增大
B.电压表示数增大，电表A1示数不变，电表A2示数减小
C.电压表示数不变，电表A1示数减小，电表A2示数减小
D.电压表示数减小，电表A1示数不变，电表A2示数增大
9.如图所示电路中，将R1＝10欧的电阻接在一个电压不变的电源上，此时的电流表的示数为0.3安，若在电路中再串联一个阻值为20欧的电阻R2，则通过电阻R2的电流为 （ ）
A.0.3安 B.0.6安
C.0.1安 D.无法判断
10.如图所示电路中，电阻R1＝10欧，R2＝20欧，电源电压U=6伏，电流表、电压表接线如图所示，某同学将电阻R2取下，换上另外一个阻值为5欧的电阻接在原来R2处，闭合开关S，电路可能出现的现象是 　　 （ ）
A.电流表超过量程，电压表示数与原来相同
B.电压表超过量程，电流表示数与原来相同
C.电流表、电压表都超过量程
D.电流表示数变大，但不超过量程，电压表超过量程
11.如图所示电路中，将滑动变阻器的B、D接线柱接在电路的1、2两点间，闭合开关S，滑片P在中点和中点右边某一位置时电流表现后的示数如图甲、乙所示，则下面判断正确的是 　　　　　　　　　　　　　　　　　　　　　　　　（ ）
A.电流表甲的示数为2.4安，电流表乙的示数为0.24安，灯变暗
B.电流表甲的示数为0.48安，电流表乙的示数为1.2安，灯变亮
C.滑动变阻器连入电路的电阻变小，灯变亮
D.滑动变阻器连入电路的电阻变大，灯变亮
12.如图所示电路中，电阻R1＝10欧，R2＝5欧，断开开关S时，电流表的示数为0.6安；闭合开关S后，电流表的示数为 （ ）
A.0.6安 B.1.1安
C.1.8安 D.0.4安
13.如图所示电路中，电压表V1、V2完全相同，都有3伏和15伏两个量程，闭合开关后，发现两个电压表的指针偏转的角度相同，则
（ ）
　A.R1:R2=1:4 B.R1:R2=4:1
C.R1:R2=1:5 D.R1:R2=5:1
14.如图所示电路中，电源电压保持不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将 （ ）
A.电流表的示数变大，电压表的示数变大
B.电流表的示数变小，电压表的示数不变
C.电流表的示数变大，电压表的示数不变
D.电流表的示数变小，电压表的示数变小
15.如图所示电路，电源电压不变，电阻R1：R2＝2：3；当开关S由断开到闭合时，电压表的示数之比是 （ ）
A.2：5 B.5：2 C.2：3 D.3：2
16.如图所示电路中，电源电压保持不变，电阻R0 的值是30欧，当开关S1、S2都闭合时，电压表的示数是4.5伏；当开关S1断开，S2闭合时，电压表的示数是3伏，则电阻R值是 （ ）
A.15欧 B.30欧 C.45欧 D.60欧
17.某电阻两端接4伏电压时，它的电阻是5欧。若将这个电阻两端改接2伏电压，通过它的电流是　　　　安，它的电阻是　　　　欧。
18.将电阻R1和R2并联后接在电源两端，通过它们的电流之比是3：2，则它们的电阻之比是　　　　　；若将它们串联起来接在电源两端，通过他们的电流之比是　　　　　　。
19.电阻为12欧的电铃正常工作时电压为6伏，若把它接在8伏的电路中，需要给
它　　　联一个　　　　欧的电阻。
20.阻值分别为R1＝40欧，R2＝20欧的两个电阻，串联后接到电源上，通过R1的电流为0.2安，通过电阻R2的电流为 安。若不改变电源电压，把R1、R2并联后再接到原来的电源上，则通过R1的电流为 安，通过R2的电流为 安。
21．阻值分别为R1=4Ω，R2=2Ω的两个电阻串联起来接到电源上，通过R2的电流为0.4A，则电源电压 V。把它们并联起来再接到原来的电源上，则通过R2的电流是 A，电路的总电流是 A。
22．已知R1=10Ω，R2=30Ω，把它们串联起来，通过它们的电流之比是I1∶I2= ，它们各自的电压之比U1∶U2= ；若把它们并联起来，则通过它们的电流之比I1∶I2= ，
23．把电阻R1=20Ω和R2串联接入12V的电路里，总电阻是32Ω，则R2= Ω，R2两端的电压是 V,若把它们并联起来，则干路上的电流是 安。
24.如图所示电路，电源电压保持不变，滑动变阻器的滑片P滑到a点和b点时，变阻器接入电路中的阻值分别为Ra和Rb且7Ra=Rb；当滑片P从a点到b点时，电压表示数由2伏增大到7伏，那么，滑片P在a点和b点时，电路中电流之比为多少？
25．甲乙两处距离为L，其间铺设由两跟导线组成的电话线，每米导线的电阻为r，乙处终端有负载电阻，如果线路中途某处导线因绝缘皮损坏而短路，在短路处形成接触电阻R，为了找到相连位置。给你一台电压为U的稳压电源和电流表，怎样求出损坏处离甲端距离和损坏处接触电阻
欧姆定律（2）课上演练
电路变化专题
1．在图1中所示的电路中，电源电压保持不变。当电键S由断开到闭和时，电流表的示数将 ，电压表与电流表示数的比值将 。（填变大、变小、不变）
2.如图所示电路，电源电压不变，当滑动变阻器的滑片Ｐ从左端向右端移动的过程中，电流表和电压表的示数变化情况是　　　　　　（　）
　A.电流表示数减小，电压表V1示数增大，电压表V2示数增大
B.电流表示数增大，电压表V1示数不变，电压表V2示数减小
C.电流表示数减小，电压表V1示数不变，电压表V2示数减小
D.电流表示数减小，电压表V1示数不变，电压表V2示数增大
３.已知导体的电阻跟导体的长度成正比，跟导体的横截面积成反比.如图所示的电路中，ab为粗细均匀的长为L的电阻丝，滑片P与ab接触良好，并且可以自由滑动，R0为定值电阻.若以电压表示数U为纵坐标，P离a点的距离x为横坐标，闭合开关S后，U随x变化的图线应为图中的(电源电压不变)（ ）
4．如图所示电路，电源两端的电压一定，开关S1闭合，S2断开。如果使电压表和电流表的示数均增大，则下列操作一定可行的是 （ ）
A．滑动变阻器的滑片P向右移
B．滑动变阻器的滑片P向左移
C．滑动变阻器的滑片P不动，闭合开关S2
D．滑动变阻器的滑片P不动，断开开关S1
5．图中是小李探究电路变化的实验电路，其中R1、R2为定值电阻，R0为滑动变阻器，Rmax为滑动变阻器的最大阻值，电源两极间电压不变。已知R1＜R2＜Rmax，当滑动变阻器R0的滑片P置于某一位置时，R1、R2、R0两端的电压分别为U1、U2、U0；当滑片P置于另一位置时，R1、R2、R0两端的电压分别为U1′、U2′、U0′。若ΔU1=|U1－U1′|，ΔU2=|U2－U2′|，ΔU0=|U0－U0′|，则
A．ΔU0＞ΔU1＞ΔU2 B．ΔU1＜ΔU2＜ΔU0
C．ΔU1＞ΔU2＞ΔU0 D．ΔU0＜ΔU1＜ΔU2
6.如图所示电路，电源电压不变，定值电阻R1＝10欧，当滑动变阻器R2的滑片P由a移到b时，电压表示数由2伏增大到5伏，问在这一过程中电流表示数将 （选填：“变大”、“变小”或“不变”），电路中电流的变化值为 安。
7．小明同学在物理实践活动中，设计了图中所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是 （ ）
8. 根据作用效果相同的原理，作用在同一物体上的两个力，我们可以用一个合力来代替它，这种“等效方法”是物理学中常用的研究方法之一，它可以将研究的问题简单化，以下几种情况中属于“等效方法”的是（ ）
A 用长度和横截面积相同材料不同的电阻来研究影响电阻大小的因素
B 在研究电现象时，用电流产生的效应来研究看不见摸不着的电流
C 两个电阻并联时，可以用并联的总电阻来代替两个电阻
D 在研究电流的变化规律时，用水压和水流来类比电压和电流
9．当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体，超导体的应用具有十分诱人的前景。假如科学家已研制出室温下的超导体，你认为把它用来制作下面所要求的材料中，合适的是 （ ）
A．家用保险丝 B．白炽灯泡的灯丝 C．电炉的电阻丝
D．远距离输电中的输电导线
10．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个 ，观察小灯泡的 可以粗略地知道风力的大小．
11．AB与CD是两条相同的带有绝缘皮的低压输电电线，两条电线绞合在一起架设在相距2 km 的甲、乙两地之间，由于两导线之间某处的绝缘皮破损，在AB与CD间发生漏电现象，为了确定漏电位置，检查人员做了如下的测量：（1）在甲地将电压恒定为90V的电源两极分别接在两条电线的端点，此时在乙地测得两条电线间的电压为72V；（2）在乙地将同一电源两极分别接在两条电线的端点，此时在甲地测得两条电线间的电压为45V。已知两次测量时，已将电线与原电路断开，，电压表内阻很大，测量时对电路影响不计，由以上结果计算出漏电处距离甲地多远？若输电线每米的电阻阻值为2Ω那么绝缘皮磨损处漏电电阻多大？
12．阅读下面短文：
导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外半导体有许多特殊的电学性能，使它获得了多方面的重要应用。有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低面迅速的增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高。
回答下列问题：
⑴、如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其它因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变 （填“大”或“小”）。
⑵、上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。如果刻度盘正中的温度刻度值为20℃（如图所示），则25℃的刻度应在20℃的 边（填“左”或“右”）
⑶、为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用图中的器材（可增加元件）设计一个电路。
13．下图是小明自制电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定一起(弹簧的电阻不计)。
电路设计：要使电子秤能正常工作。下列电路连接正确的是（ ）
A．点“1”与点 “2”连接
B．点“1”与点“3”连接
C．点“2”与点“3”连接
(2)故障排除：小明在正确完成电路连接后。闭合电键S，改变托盘中物体的质量，发现电压表有示数．但始终不变，发生故障的原因可能是（ ） 。
A．R0断路 B．R1短路 C．电压表短路 D．金属滑片P处断路
(3)刻度调试：①调零。在托盘中无物体时，使金属滑片P处于Rl最上端．此时电压表的示数为零．②标度。每次向托盘中增加100克的砝码，在电压表指针所指位置的刻度盘上标出相应的质量值。当将1千克的物体放在托盘中。金屑滑片P刚好指在距Rl上端l／3处(如图)，请计算回答“l千克”应标在电压表多少伏的位置上 (电阻R0=5欧，电阻R1=15欧，电源电压U=3.0，电压表的量程为 03.0伏)
（4）继续改进：小明在标示电子秤刻度时，发现电子秤的刻度与电压表的刻度有不同特点。请说出不同之处 。于是，他又开始了新的研究。
14．电流表和电压表实际上是由小量程电流表与电阻串、并联之后改装成的，当某一电压表的量程不能达到要求时，可以通过改变串、并联电阻的阻值来扩大或缩小其量程。现在需要测量的电流约为0.5A，可是只有一个量程为0~0.3A．内阻为5Ω的电流表，手边还有一些器材如下表：请把题中量程是0～0.3A的电流表临时改装成量程为0～0.6A的电流表。要求：1）画出电路图；2）写出实验步骤；3）写出理论上接入电路的电阻丝的阻值；4）分析一下，实际接入电路的电阻丝的阻值与理论值有无差异。
名称 规格
电源1个 电压12V不变
滑动变阻器1个 阻值0~50Ω
粗细不很均匀的电阻丝一根 电阻约为50Ω
导线若干、开关一个
课后巩固
1．测电阻的公式R=表明( )
A．导体的电阻跟导体两端的电压成正比
B．导体的电阻跟导体中的电流成反比
C．导体的电阻是由电压和电流共同决定的
D．导体的电阻等于导体两端的电压与通过导体的电流的比值
2．如图所示是两个电阻的四种不同接法,且知R1>R2,,则总电阻最小的是图( )
3．电阻R1是4欧姆，跟电阻R2串联后总电阻是16欧姆，则R1与R2并联起来电阻是( )
A．20欧姆 B．16欧姆 C．3欧姆 D．2欧姆
4．如图所示,电源电压不变,当开关S由断开到闭合时,电压表和电流表示数的变化是（ ）
A．两表的示数都变大 B．两表的示数都变小
C．电压表示数变小,电流表示数变大 D．电压表示数变大,电流表示数变小
5．如图所示的电路中电源电压保持恒定已知灯泡L1的电阻为20欧姆，灯泡L2的电阻为40欧姆，当开关S断开时，电流表的示数为0.6安培，若把开关S闭合时，电流表的示数为 ( )
A．0.3安培 B．0.6安培 C．0.9安培 D．1.2安培
6．如图所示中的滑动变阻器R1的阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变．当滑动变阻器的滑片P由a端滑到b端，电压表示数的变化是 ( )
A．6伏~0伏 B．3.6伏~6伏 C．6伏~3.6伏 D．6伏~2.4伏．
7．将电阻R1、R2并联组成电路，已知R1∶R2=3∶2，如果干路中的电流强度为1.5安培，则通过R1的电流强度为：( )
A．0.5A B．0.6A C．0.9A D．1.2A
8．如图，两个电阻都为R0，再与变阻器R′，并联接到电路中，在R′的滑片向右滑动的过程中，电路总电阻R的变化范围是　（　　）
A．R变大，R0＞R＞0.5R0 B．R变小，2R0＞R＞R0
C．R变大，但R＜0.5R0 D．R变小，R＜0.5R0
9．将R1=20欧的电阻接在一个电压不变的电
源上，此时电流表示数为0.3安，若在电路中再串联一个阻值为40欧的电阻R2，则通过R2的电流为 （ ）
A．0.3安 B.0.6安 C.0.1安 D.无法判断
10．如图所示电路，RI=20欧，R2=20欧，开关S打开、闭和时，
电流表示数之比为 （ ）
A．1：1 B．1：2 C．2：1 D．1：3
11．如图所示电路，滑动变阻器滑片P向b端滑动时，（ ）
A．电流表A1示数变大，A2示数变小，电压表V示数不变
B．电流表A1示数变小，A2示数变小，电压表V示数变大
C．电流表A1示数变小，A2示数变小，电压表V示数不变
D．电流表A1示数变大，A2示数变大，电压表V示数变小
12．如图所示，电源电压为10伏，且保持不变，电阻
R1=20欧，滑动变阻器R2的最大阻值是30欧，则当滑动
片P在滑动变阻器上滑动时，电流表、电压表上示数变化
的最大范围分别是（ ）
A．0. 2 ~ 0. 5A，0 ~ 6V B．0. 2 ~ 0. 3A，0 ~ 6V
C．0. 2 ~ 0. 5A，4 ~ 10V D．0. 2 ~ 0. 5A，4 ~ 6V
13．已知R1:R2=2:3，开关S由打开到闭合，图中电流表先后示数之比为2:5的电路是（ ）
14．如图14所示电路，R1=2欧，R2=4欧，电源电压6伏，闭合开关S，通过R1的电流为__________安, 电压表示数是__________伏。
15．如图15所示电路，R1=20欧，电流表A1的读数为0.4安，闭合开关S，电流表A2的读数为0.6安，电源电压为_________伏, R2的阻值是___________欧。
16.如图16所示电路，R1=20欧，R2=30欧，R3=40欧，当开关S接1时，电流表A1的读数是0.5安，S接2时，电流表A2的示数是_________安，电源电压是__________伏。
17.实际使用中，电流表的阻值虽然很小但并不为零，因此串联在电路中有分压作用;电压表的阻值虽然很大但不是无穷大，因此并联在电路中有分流作用。当我们用伏安法测电阻的阻值时可以有两种连接方法，如图（甲）、（乙）所示。请分析说明为了提高测量的精确度，待测电阻的阻值在什么情况下用（甲）图所示的电路同，什么情况下用（乙）图所示的电路？说说为什么？
18．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h。已知电流增大时，电流表指针向右偏转，则（ ）
A．油面下降时，电流表指针向右偏转
B．油量表的零刻度线一定与电流表原零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的
D．油箱内的油越少，流过电流表的电流越大
19.如图所示，电源两极电压保持不变，三个电流表的示数分别为I1、I2、I3，下列判断正确的是 （ ）
A．I1= I2= I3 B．I1> I2> I3
C．I1< I2< I3 D．I3= I1+ I2
