第1节 电荷与电流 电路作图练习（附部分答案）

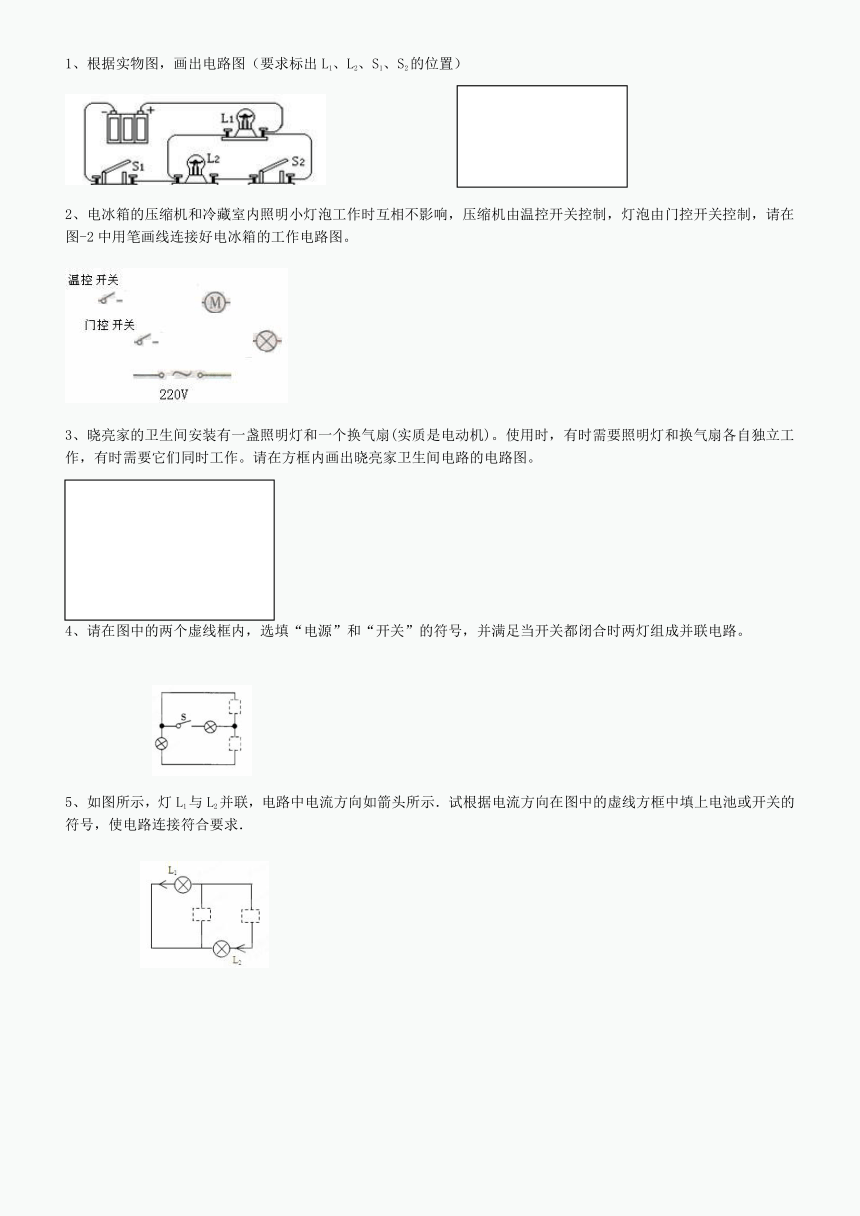

1、根据实物图，画出电路图（要求标出L1、L2、S1、S2的位置）
?
2、电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请在图-2中用笔画线连接好电冰箱的工作电路图。
3、晓亮家的卫生间安装有一盏照明灯和一个换气扇(实质是电动机)。使用时，有时需要照明灯和换气扇各自独立工作，有时需要它们同时工作。请在方框内画出晓亮家卫生间电路的电路图。
请在图中的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
如图所示，灯L1与L2并联，电路中电流方向如箭头所示．试根据电流方向在图中的虚线方框中填上电池或开关的符号，使电路连接符合要求．

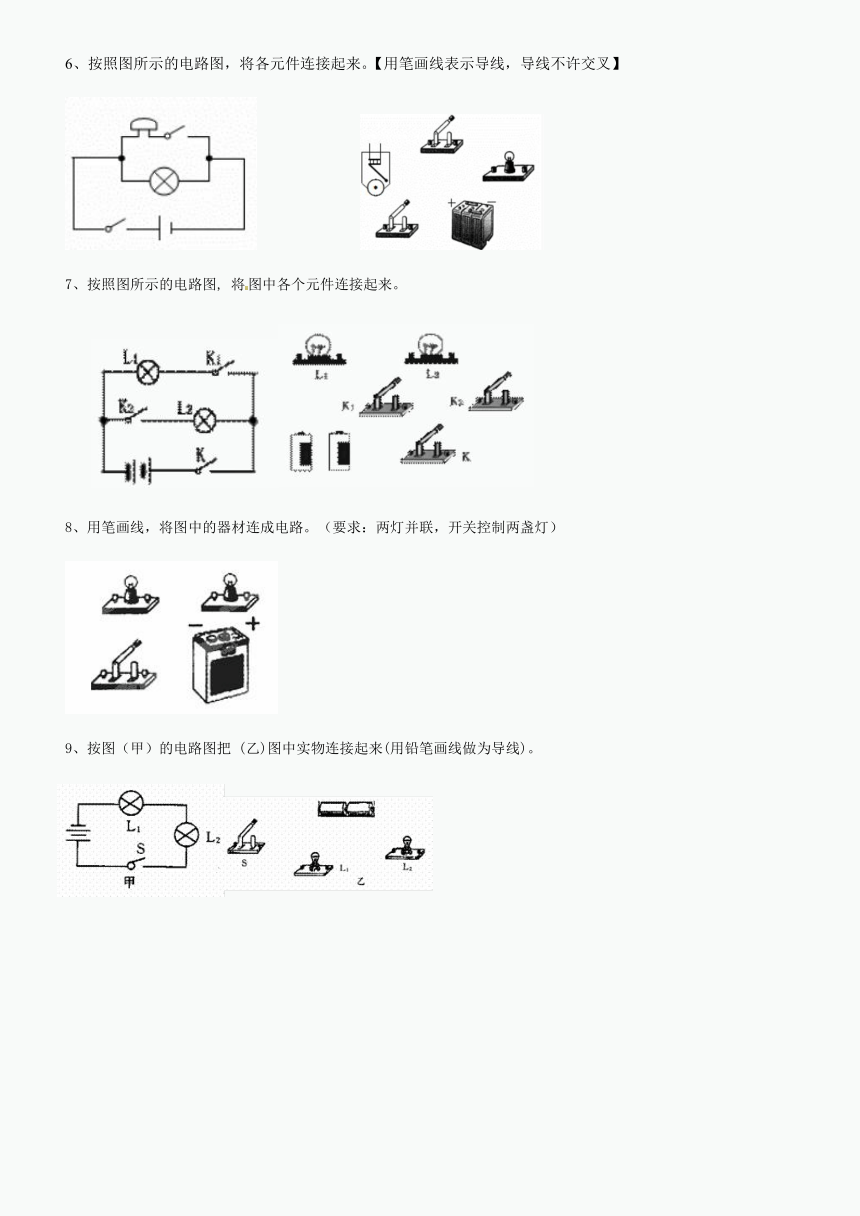

6、按照图所示的电路图，将各元件连接起来。【用笔画线表示导线，导线不许交叉】
7、按照图所示的电路图,
将图中各个元件连接起来。
8、用笔画线，将图中的器材连成电路。（要求：两灯并联，开关控制两盏灯）
按图（甲）的电路图把
(乙)图中实物连接起来(用铅笔画线做为导线)。
10、某课外小组用两个开关、一个电源、导线若干，将一盏灯泡和一个电子门铃连接在电路中。当同时闭合两个开关，才能使灯泡发光、电子门铃发声；若只闭合其中某一个开关，灯泡不亮，电子门铃不响；若只闭合其中的另一个开关，则灯泡发光但电子门铃不响。根据以上要求，请在方框中画出符合要求的电路图（电子门铃可以用“???
”??
符号代表）并根据你所设计的电路图连接图所示的实物图。
?
11、根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图，
(
导线不能交叉
)
要求：
(1)
只闭合
S
1
时，红灯发光，绿灯不发光
(2)S
1
、
S
2
都闭合时，两灯都发光
(3)
只闭合
S
2
时，两灯均不发光。
12、按下图甲中的电路图，用笔画线代替导线，把下图乙中的实物连接起来，连线不要交叉。
13、小明连接好了一个电路，如图所示。
（1）请在方框内画出他的电路图
（2）小红认为此电路有缺点，因为没法只让灯L2亮，而灯L1不亮。小红想将此电路改为由S1、S2分别控制灯L1、L2的并联电路，应该如何连接？请你帮她想个解决的办法，用笔画线代替导线连接实物电路图（用笔画线代替导线，连线不要交叉）
14、按图甲中的电路图，将图乙中的实物连成电路（用笔画线代替导线，连线不要交叉）.
15、按电路图，将实物连成电路.
16、按图所示的实物图画电路图：
17、按图所示的实物图画电路图：
18、按图所示的实物图画电路图：
参考答案
一、作图题
1、
2、（略）
3、略
4、
5、?略
6、如图2
7、略
8、
9、
略
10、电路图和实物连接各2分，共4分
??????????
??
11、15
、
12、
13、
14、
15、
16、
17、
18、
