11.3串联和并联
一、单选题（本大题共10小题，共20分）
下列说法错误的是
A.
摩擦起电的实质是电子从一个物体转移到另一个物体上
B.
验电器的工作原理是同种电荷相互排斥
C.
公路上的路灯同时亮同时灭，它们是串联在一起的
D.
电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同
小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是
A.
B.
C.
D.
如图所示，与实物一致的电路图是
A.
B.
C.
D.
疫情期间，各个单位都加强了门卫保安工作，凡是内部车辆均可通过感应，自动打开门禁系统进入，外来车辆，司机需要经过测温、核查、登记后，由保安人员手动控制，开门进入。由此可知，该门禁系统的控制电路可能是
A.
B.
C.
D.

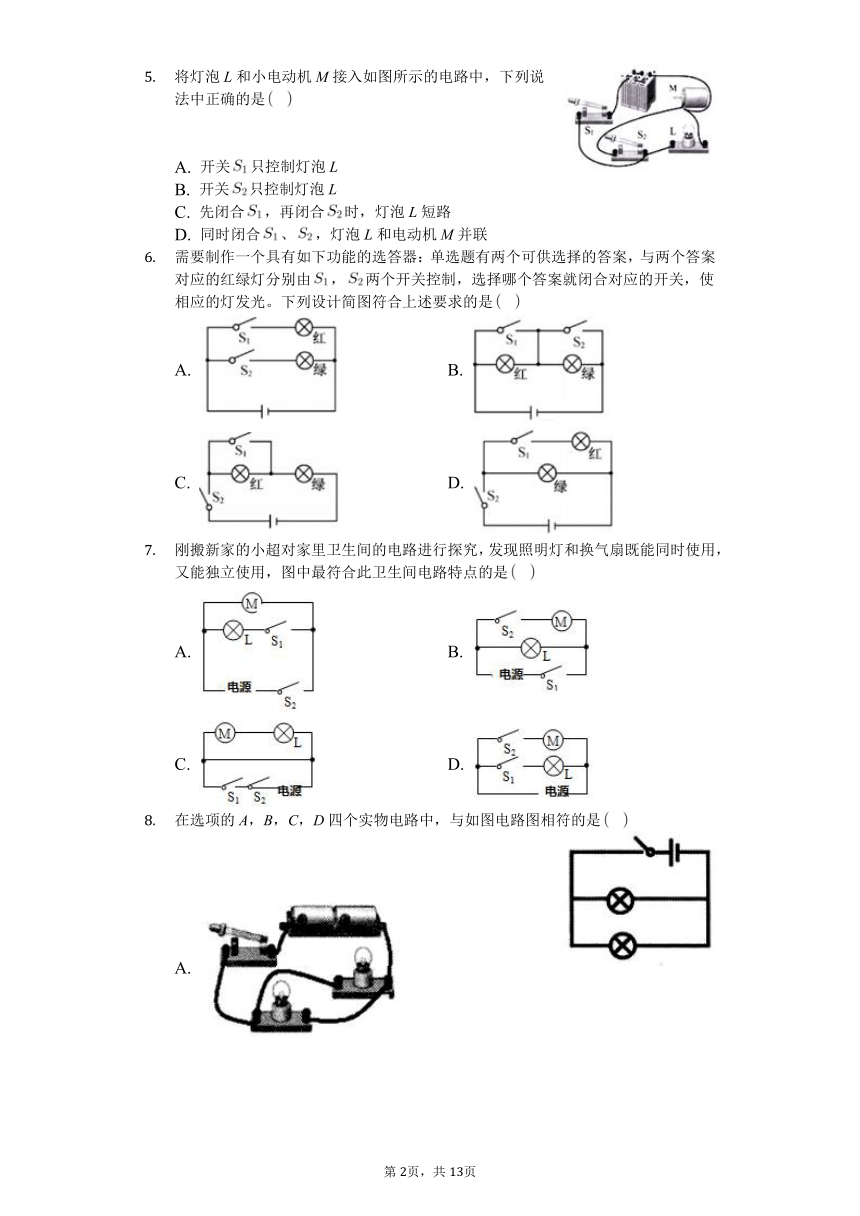

将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是
A.
开关只控制灯泡L
B.
开关只控制灯泡L
C.
先闭合，再闭合时，灯泡L短路
D.
同时闭合、，灯泡L和电动机M并联
需要制作一个具有如下功能的选答器：单选题有两个可供选择的答案，与两个答案对应的红绿灯分别由，两个开关控制，选择哪个答案就闭合对应的开关，使相应的灯发光。下列设计简图符合上述要求的是
A.
B.
C.
D.
刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇既能同时使用，又能独立使用，图中最符合此卫生间电路特点的是
A.
B.
C.
D.
在选项的A，B，C，D四个实物电路中，与如图电路图相符的是
A.
B.
C.
D.

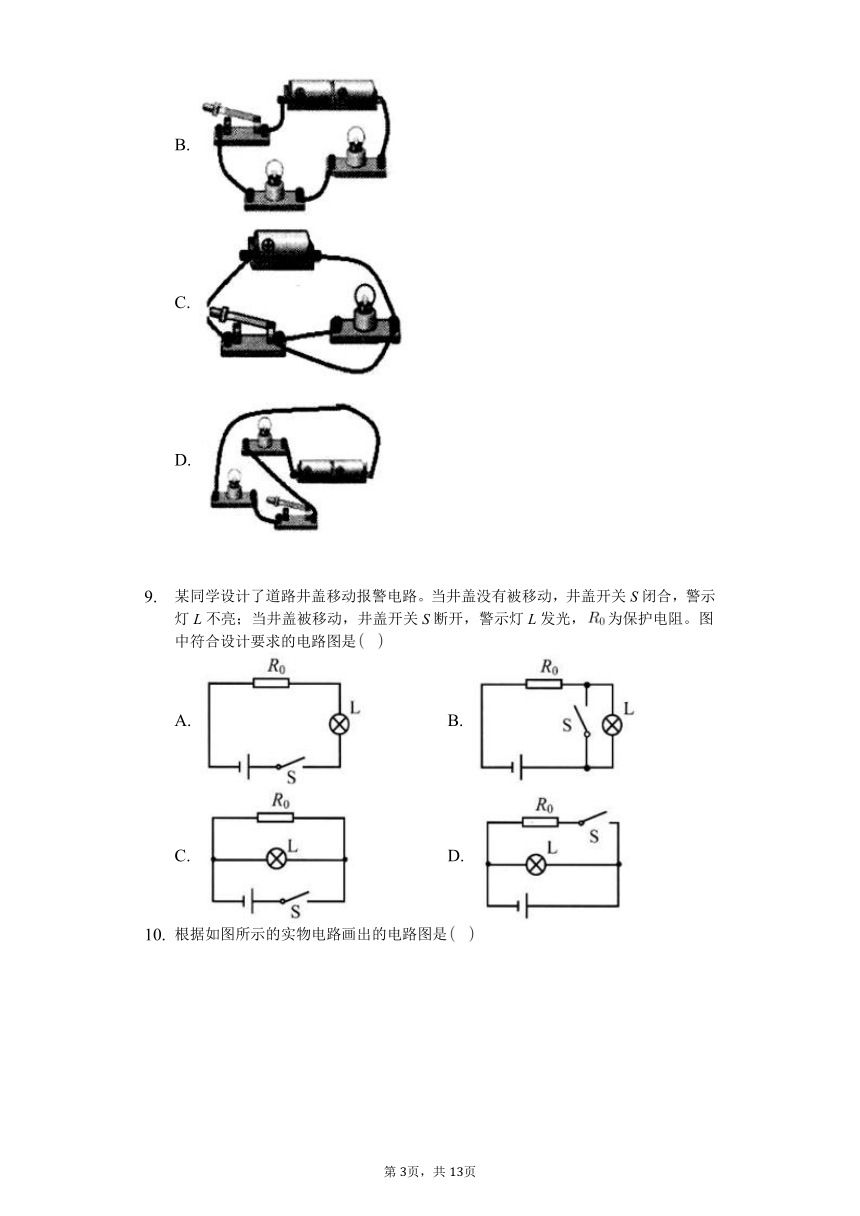

某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，为保护电阻。图中符合设计要求的电路图是
A.
B.
C.
D.

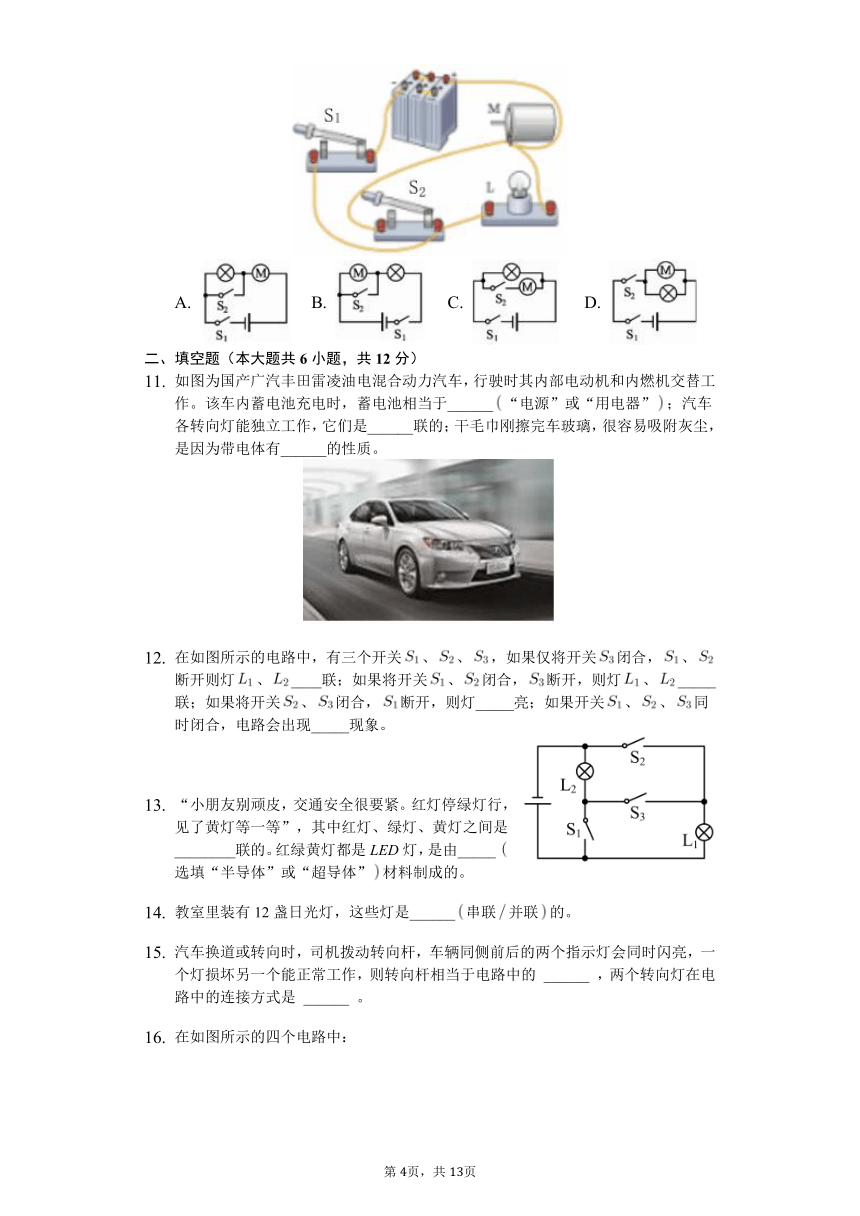

根据如图所示的实物电路画出的电路图是
A.
B.
C.
D.
二、填空题（本大题共6小题，共12分）
如图为国产广汽丰田雷凌油电混合动力汽车，行驶时其内部电动机和内燃机交替工作。该车内蓄电池充电时，蓄电池相当于______“电源”或“用电器”；汽车各转向灯能独立工作，它们是______联的；干毛巾刚擦完车玻璃，很容易吸附灰尘，是因为带电体有______的性质。
在如图所示的电路中，有三个开关、、，如果仅将开关闭合，、断开则灯、____联；如果将开关、闭合，断开，则灯、_____联；如果将开关、闭合，断开，则灯_____亮；如果开关、、同时闭合，电路会出现_____现象。
“小朋友别顽皮，交通安全很要紧。红灯停绿灯行，见了黄灯等一等”，其中红灯、绿灯、黄灯之间是________联的。红绿黄灯都是LED灯，是由_____选填“半导体”或“超导体”材料制成的。
教室里装有12盏日光灯，这些灯是______串联并联的。
汽车换道或转向时，司机拨动转向杆，车辆同侧前后的两个指示灯会同时闪亮，一个灯损坏另一个能正常工作，则转向杆相当于电路中的
______
，两个转向灯在电路中的连接方式是
______
。

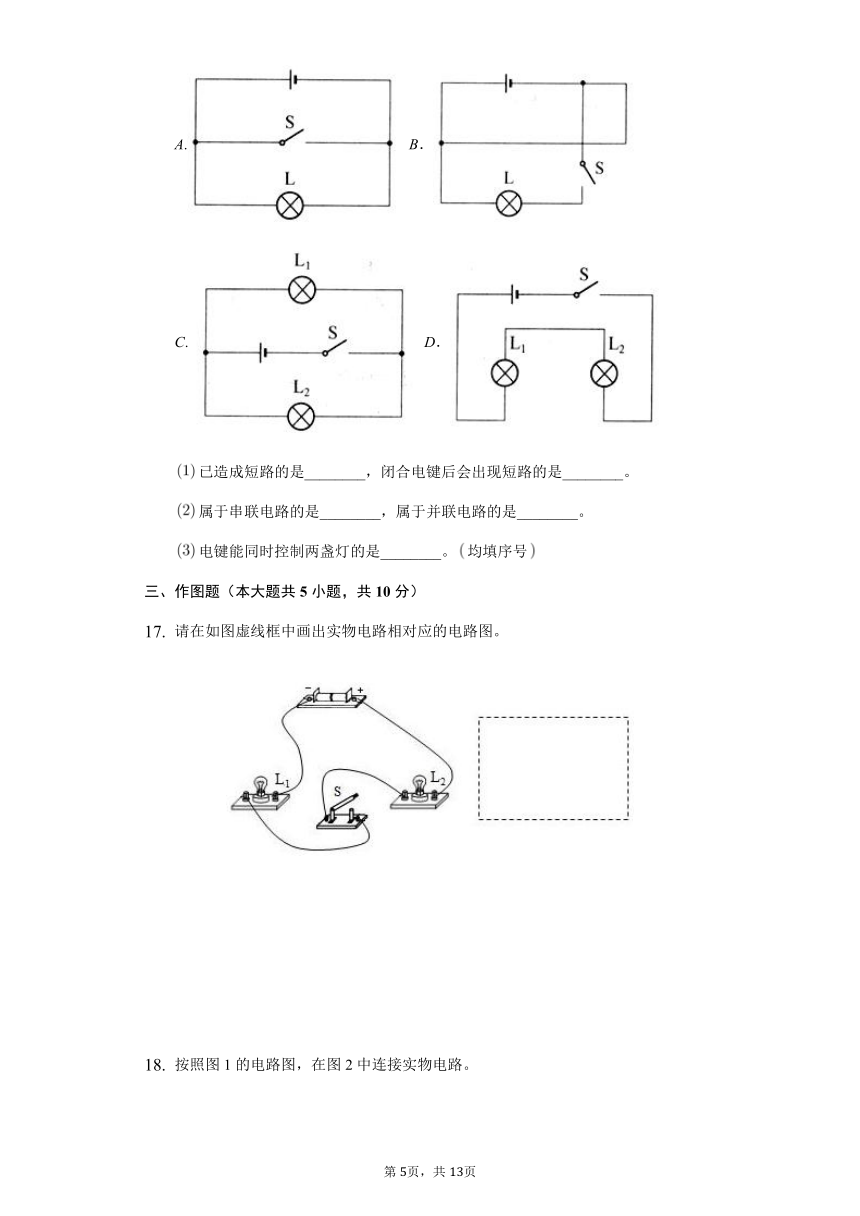

在如图所示的四个电路中：
A.?
B．
C.?
D．
已造成短路的是________，闭合电键后会出现短路的是________。
属于串联电路的是________，属于并联电路的是________。
电键能同时控制两盏灯的是________。均填序号
三、作图题（本大题共5小题，共10分）
请在如图虚线框中画出实物电路相对应的电路图。
按照图1的电路图，在图2中连接实物电路。
请你按照图甲所示的电路图，用笔画线表示导线，连接图乙的实物电路。
试设计一个电路，要求灯泡与并联，开关控制整个电路，在矩形框内画出电路图。并用铅笔画线表示导线，将图中的元件连接起来。
请在图2方框内画出图1所示的电路图。
答案和解析
1.【答案】C
【解析】解：A、摩擦起电实质是电荷的转移，即电子从一个物体转移到另一个物体，故A正确；
B、验电器的工作原理是同种电荷相互排斥，故B正确；
C、街上的路灯同时亮同时灭，当一盏灯坏掉后，其它灯仍可以正常工作，因此它们是并联的，故C错误；
D、物理学规定：正电荷定向移动的方向为电流方向，故D正确。
故选：C。
摩擦起电实质是电荷的转移，即电子从一个物体转移到另一个物体；
验电器的工作原理是同种电荷相互排斥；
串联电路中各用电器相互影响，并联电路中各用电器互不影响；
电荷的定向移动形成电流，规定正电荷定向移动的方向为电流方向，在金属导体中自由电子定向移动的方向与电流的方向相反。
本题考查摩擦起电，验电器原理，串并联电路，以及电流的方向，是一道电学综合题。
2.【答案】B
【解析】解：根据题意可知，闭合任何一个开关，电动机都会工作，把门打开，这表明两个开关互不影响，是并联的，故B正确、ACD错误。
故选：B。
闭合任何一个开关，电动机都会工作，把门打开，说明两个开关是并联的。
根据题意得出两开关的连接方式是解决本题的关键，解决此类问题要抓住题干中有用的信息，即电路元件是否可以独立工作并联，还是相互影响串联。
3.【答案】B
【解析】解：由图可知，电流从电源的正极出来后，先后经过电流表、灯泡、开关、灯泡回到电源的负极，所以该电路为串联电路，电流表测量电路中的电流，电压表并联到了灯泡的两端，测量的是两端的电压，故B图正确。
故选：B。
根据电流的流向和电压表、电流表在电路中的连接方式分析。
本题考查根据实物图画电路图，关键是分析出实物图中各用电器的连接情况，这是本题的重点也是难点，再就是考查对电路图正确画法的判断。
4.【答案】A
【解析】解：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。
故选：A。
根据题意确定两开关的连接方式；开关控制电动机时，应与电动机串联。
本题结合生活实际考查根据要求设计电路图，关键是确定两开关的连接。
5.【答案】D
【解析】解：由图知，
ABD、两只开关都闭合，电流从电源正极出发，分成两支：一支经电动机、开关、开关回到负极；另一支经灯泡L、开关回到负极。所以电动机和灯泡并联。开关在干路，同时控制电动机和灯泡；开关在电动机支路，只控制电动机。故A、B错误，D正确；
C、先闭合，灯泡L发光；再闭合时，电动机工作，但灯泡L不会短路。故C错误。
故选：D。
把几个用电器首尾相接，连入电路是串联；把几个用电器首首相接、尾尾相接，再连入电路，就是并联；
在串联电路中，一个开关可以控制所有用电器；在并联电路中，干路开关控制所有用电器，支路开关只控制所在支路用电器
用导线将用电器两端直接连接，会造成用电器短路，用电器无电流通过，不能工作。
此题考查了动态电路的分析，利用电流流向法得到不同开关开闭时的电路连接关系，是正确解答此类问题的第一步。
6.【答案】A
【解析】解：单选题有两个可供选择的答案，与两个答案对应的红绿灯分别由，两个开关控制，红灯和绿灯都能各自独立工作，所以这两个灯泡是并联的，控制灯泡的开关都接在各自的支路中，故A正确。
故选：A。
选择哪一个答案就按下哪一个按钮，对应的灯就亮，说明一个开关控制一个灯泡，两只灯泡互不影响，则两灯并联各支路都有对应的开关。
本题考查电路图的设计和并联电路的特点，电路图的设计是初中物理的难点也是重点，关键能根据题意设计出电路图。
7.【答案】D
【解析】解：要求照明灯和换气扇既能同时使用，又能独立使用，说明照明灯与换气扇应并联，且各自的支路上有一个开关进行控制；由各选项电路图可知，只有D图正确。
故选：D。
由题意可知，照明灯和换气扇都能各自独立工作，说明它们的连接方式是并联，且各自的支路上有一个开关进行控制。
本题考查了串、并联电路的设计，关键是根据“照明灯和换气扇既能同时使用，又能独立使用”判断照明灯和换气扇的连接方式以及两开关所在的位置。
8.【答案】A
【解析】
【分析】
本题考查电路图的识别和根据电路图连接实物图，难度较大。
注意串并联电路的识别，和电源正负极与原件的对应关系。
【解答】
解：电源正极与开关对应，两个灯泡并联，故A正确
电路图为并联，故BD是串联，故BD错误；
C.电路图有两个灯泡，C中只有1个，且开关闭合时电源短路，故C错误。
故选A。
9.【答案】B
【解析】解：由图知，
A、闭合开关，灯泡发光；断开开关，灯泡不发光，故A不符合题意；
B、闭合开关，灯泡被短路不能发光；断开开关，灯泡和定值电阻串联，灯泡能够发光，故B符合题意；
C、闭合开关，灯泡发光；断开开关，灯泡不发光，故C不符合题意；
D、无论开关是否闭合，灯泡都能发光，故D不符合题意。
故选：B。
根据题意可知，正常情况下S闭合，灯泡不亮；当井盖丢失S断开时，灯泡发光，据此选择符合题意的电路图。
本题考查电路图的设计，关键是能根据题目所给信息设计出合理的电路图，这是本题的重点也是难点，最容易出错的地方是开关断开时灯泡发光，和我们平时接触到的开关闭合，灯泡发光正好相反。
10.【答案】C
【解析】解：
由实物电路可知，灯泡和电动机并联，开关在干路上控制整个电路，开关与电动机串联；
A、图中只闭合开关时，灯泡和电动机串联，故A不符合题意；
B、图中只闭合开关时，灯泡和电动机串联，故B不符合题意；
C、图中灯泡和电动机并联，在干路上，控制电动机支路，故C符合题意；
D、图中灯泡和电动机并联，开关、都控制干路，故D不符合题意。
故选：C。
根据电流流向法先判断出灯泡和电动机的连接方式，再看开关的位置后，即可判断哪个电路图是正确的。
本题考查了根据实物图画电路图，关键是明白电路中各用电器的连接情况。
11.【答案】用电器?
并?
吸引轻小物体
【解析】解：给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；
汽车各转向灯能独立工作，互不影响，因此转向灯是并联的；
干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为玻璃由于摩擦而带了电，带电体能吸引轻小物体。
故答案为：用电器；并；吸引轻小物体。
电池供电时是电源，充电时则为用电器；
串联电路中各用电器互相影响，并联电路中各用电器互不影响；
带电体有吸引轻小物体的性质。
本题考查了能量的转化、串并联的判断、带电体的性质等，有一定综合性，但都是基础知识。
12.【答案】串；并；；短路
【解析】
【分析】
本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题。
各电路元件首尾顺次连接的连接方式是串联；各电路元件首首相连、尾尾相连的连接方式是并联；用导线直接把电源两极连接起来，会造成电源短路，这是绝对不允许的。
【解答】
如果仅将开关闭合，、断开，电流从电源正极出发，经灯泡、开关、灯泡回负极，灯、串联；
如果将开关、闭合，断开，电流从电源正极出发，分两支，一支经开关、灯泡，另一支经灯泡、开关，然后共同回负极，则灯、并联；
如果将开关、闭合，断开，电流从电源正极出发，经灯泡、开关回负极，而灯短路，所以只有灯亮；
若同时闭合开关、、，会形成短路现象，造成电流过大，烧坏电源。
故答案为：串；并；；短路。
13.【答案】并；半导体
【解析】
【分析】
此题主要考查了串并联电路的区别，属于基础知识考查范围。
根据串、并联电路的特点分析。串联电路中的用电器相互影响，并联电路中用电器相互不影响工作。
【解答】
交通指示灯可以单独工作，互不影响，因此它们是并联连接；而红绿黄灯都是LED灯，是由半导体材料制成的。
故答案为：并；半导体。
14.【答案】并联
【解析】解：教室内的日光灯都属于家用电器，所以这些灯是并联的，各灯都能正常发光，并且互不影响。
故答案为：并联。
家庭电路电压是220V，家用电器的额定电压也是220V，家用电器只有并联在家庭电路中，各家用电器才正常工作，并且互不影响。
掌握家庭电路中各种元件连接的原因，不能机械记忆，要理解其接法的原因。
15.【答案】开关；并联
【解析】
【分析】
此题主要考查了串、并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作。
要解决此题，需要掌握串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路。并联电路电流有多条通路，各支路互不影响。
【解答】
汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但转向灯可以单独工作，所以它们是并联的。
司机拨动的这根横杆，转向灯才会工作，所以这根杆子起到了开关的作用。
故答案为：开关；并联。
16.【答案】；A?
；C?
【解析】
【分析】
本题考查了串并联电路的识别和电路的三种状态，关键是分清开关的通断对电路用电器的影响。
短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零；分析各电路可知是否出现短路现象。
串联电路是指各用电器依次连接起来的电路，并联电路是指将各用电器并联连接起来的电路。
然后根据上述特点对各选项进行逐一分析。
【解答】
A闭合开关后，电流从电源正极出发经开关S直接回到电源的负极，故闭合开关后会发生短路；
B闭合开关前和闭合开关后，电流都是从电源正极出发经导线直接回到电源的负极，故没闭合开关就已造成短路；
C闭合开关后，该电路有两条电流的路径，即两灯泡并联，开关在干路上同时控制两盏灯，属于并联电路。
D闭合开关后，电流从电源正极出发经、开关回到电源的负极，故为串联电路，开关同时控制两盏灯。
故答案为：；A；?
；C；?
，
17.【答案】解：
由实物图知，两灯串联，开关控制整个电路，电路图如图所示：
【解析】根据实物图分析电路结构，明确各电路元件的连接方式，再画出电路图。
本题考查了根据实物图画电路图，分析清楚实物电路图的结构是正确画出电路图的前提与关键，要注意电路图与实物图一致，是一道基础题。
18.【答案】解：根据电流流向法、按先串后并的原则连接实物电路图，即从电源的正极出发，依次串联、开关、，回到负极；
再从灯泡并联到、开关两端即可，如图所示：
【解析】连接实物图，先要清楚图1所示电路的连接方式，由图1可知，电路是并联电路，灯、并联；开关接在干路上，控制整个电路，接在支路上，控制灯；按先串后并的原则连接实物电路图，即从电源的正极出发，依次串联各电路元件回到负极。
本题考查了实物电路图的连接，涉及到串并联电路和电表的正确连接，此类题目一般可以根据电流流向法、按先串后并的原则串联在电路中，要注意电路图和实物电路图一一对应。
19.【答案】解：从电源的正极出发，依次串联开关、灯泡后回到电源的负极，然后把开关、灯泡串联后并联在两端，如下图所示：
【解析】由电路图可知，两灯泡并联，控制干路，控制支路，根据电流流向法、按先串后并的原则连接实物电路。
本题考查了根据电路图连接实物图，此类题目一般根据电流流向法、按先串后并的原则进行解答。
20.【答案】解：两灯泡并联，开关在干路上，电路图如图所示：
两灯泡先并联，再和开关、电源串联即可，如图所示：
【解析】由题意可知，两灯泡并联，开关控制整个电路说明开关在干路上，据此画出电路图和连接实物图。
本题主要考查了电路图的设计与实物电路的连接，在设计电路图时注意串联电路和并联电路的概念。在按照电路图连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序也要与电路图相同。
21.【答案】解：
由电路图可知，从正极开始经开关分支，一支路经灯泡；另一支路经灯泡开关、，然后两路汇合回到负极。如下图所示：
【解析】从电路图中可以看出，两只灯泡并联，开关控制整个电路，开关控制灯泡。
本题考查实物图的连接和电路图的画法，关键是明白电路中各个用电器的连接方式，会按要求设计串并联电路，会根据实物图画出正确电路图。
