2020年人教版九年级物理 16.2串、并联电路中电压的规律：求串、并联电路中电压 课件18张PPT

(共18张PPT)
串、并电路中电压

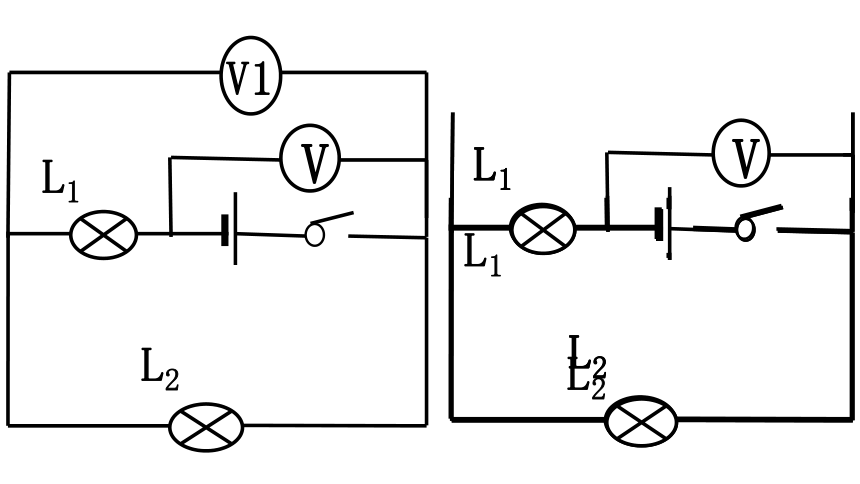

V1
L1
L2
V
V1
L1
L2
V
V1
L1
L2
V
V1
L1
L2
V

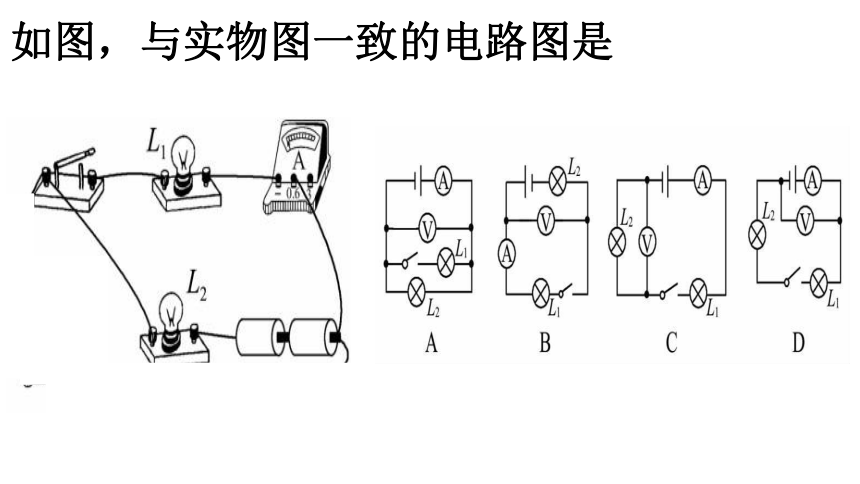

如图，与实物图一致的电路图是

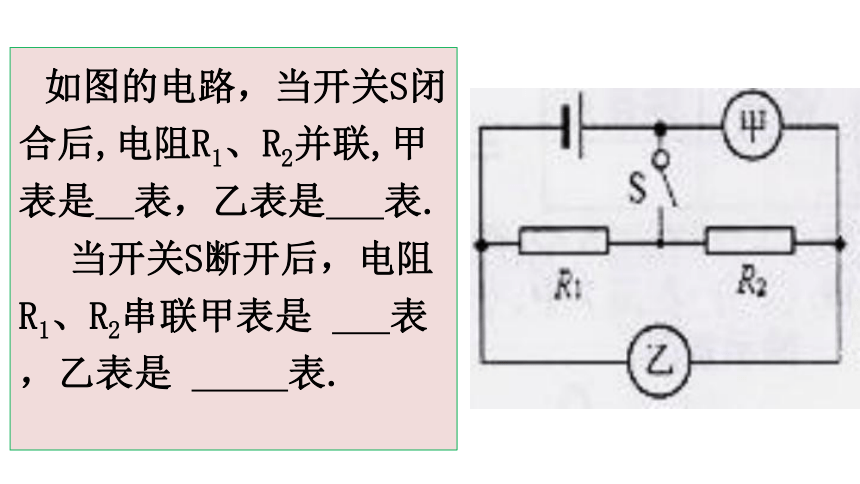

如图的电路，当开关S闭合后,电阻R1、R2并联,甲表是
表，乙表是
表.
当开关S断开后，电阻R1、R2串联甲表是
表，乙表是
表.

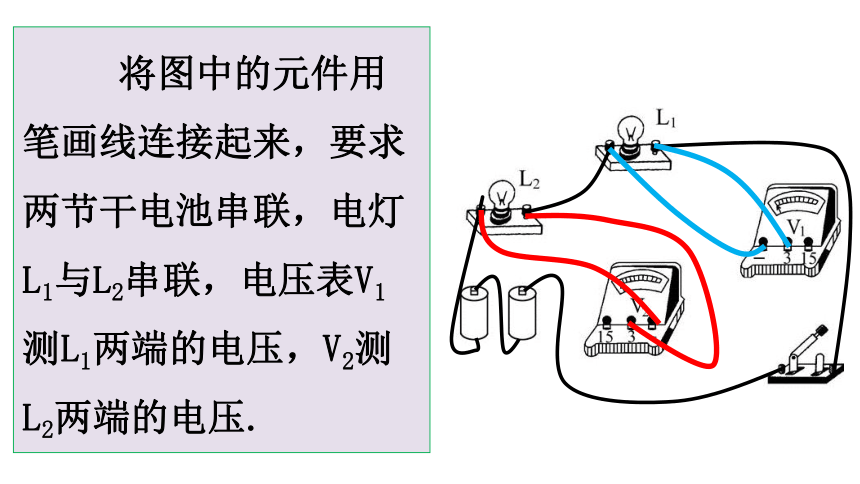

将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压.
测量BC两点间电压的电路图
测量AB两点间电压的电路图
测量AC两点间电压的电路图
A
B
C
B
A
C
串联电路两端的总电压
U=U1+U2
等于各部分电压之和
V1
V2
V
L1
L2
L1
L2
U
U1
U2
测量L1两端的电压
测量L2两端的电压
总电压
并联电路两端的总电压
U=U1=U2
等于各支路两端的电压。
U1
U2
U
如下图所示,电源由三节新干电池串联组成，开关闭合后，已知
的示数为1.5V，则
的示数为
V,
的示数为
V。
4.5
3
V1
V
V2
L1
L2
V
V1
V2
L2
S
V
L1
如图所示电路中,若开关闭合后
的示数为2.8V,则L2两端的电压为
V.
V
2.8
如图所示,灯L1和L2是
联的。电压表测量的是灯
两端的电压。若电源电压是8V,电压表的示数是3V,则灯L1两端的电压是
V,灯L2两端的电压是
V.
L1
L2
V
S
串
L1
3
5
如图，当S1闭合、S2断开时，电压表示数为2.5
V；当S1断开、S2闭合时，电压表示数为6
V,灯L1两端的电压为__V，灯L2两端的电压为___V，电源电压为_______V.
如图所示的电路,灯泡L1、L2、L3串联在10V的电源上,已知电压表V1的示数是7V,电压表V2的示数是8V,则灯泡L1、L2、L3两端的电压分别是___
___、______.
7V
8V
U2+U3=8V
U1+U2=7V
U1+U2+U3=10V
2V、
5V
3V
如图
,两灯泡L1和L2是
____联的,电压表V测的是
____两端的电压,电压表示数为2.4V,电源电压为6V,则灯泡L1两端电压为_______V.
如图
,闭合开关S后,电压表V1、V2示数分别是6V和2V,此时L2两端电压为(
)
A、8V
B、4V
C、6V
D、2V
6V
2V
6V
2V
2V
4V
如图,S接A时,电压表示数为2V,S接B时,电压表示数是6V,则L2两端电压是______V.
2V
6V
