人教版九年级物理上学期16.4变阻器
一、单选题
1.转动可调光台灯的旋扭（相当于变阻器），能连续调节灯的亮度。调变阻器是改变了（?? ）
A.?插头处的电源电压????????????B.?灯泡灯丝的长度????????????C.?流过灯泡的电流????????????D.?灯泡的额定功率
2.在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（?? ）
A.??????????B.??????????C.??????????D.?
3.在收音机等_?????¨????????????_种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（?? ）
A.?只把B和C接入电路，无法改_???é??è??????????¨_的电流
B.?只把A和B接入电路，无法改变通过电位器的电流
C.?将B，C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D.?将A，B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
4.在图所示的电路中，闭合_??????S??????è??_使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接（ ??） 21教育网

A.?M接C? N接D??????????????????B.?M接A? N接D??????????????????C.?M接A? N接B??? D。M接c? N接B
5.如图所示，使用滑动变阻器，下列四种连接方法中不能调节小灯泡发光的强弱的是（? ）
A.B.?C.???????D.?2·1·c·n·j·

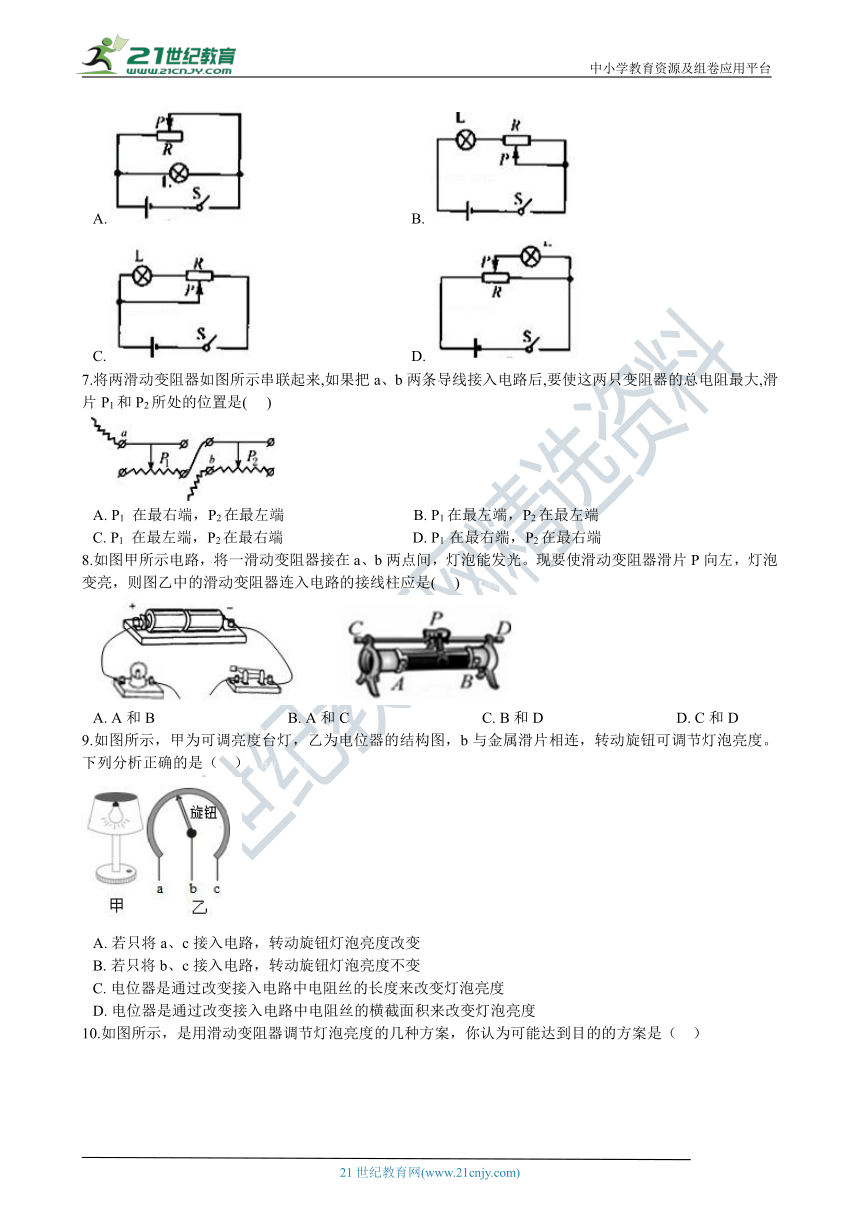

6.如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（?? ）
A.????????????????????????????????????????????B.???
C.??????????????????????????????????????????D.?21·cn·jy·com
7.将两滑动变阻器如图所示串联_è?·???,?????????_a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是(??? ) 2-1-c-n-j-y

A.?P1 在最右端，P2在最左端??????????????????????????????????B.?P1在最左端，P2在最左端
C.?P1 在最左端，P2在最右端??????????????????????????????????D.?P1 在最右端，P2在最右端21*cnjy*com
8.如图甲所示电路，将一滑动变阻_??¨?????¨a???b_两点间，灯泡能发光。现要使滑动变阻器滑片P向左，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是( ???) 【出处：21教育名师】

A.?A和B???????????????????????????????????B.?A和C???????????????????????????????????C.?B和D???????????????????????????????????D.?C和D
9.如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（?? ）21教育名师原创作品
A.?若只将a、c接入电路_???è????¨???é?????_泡亮度改变
B.?若只将b、c接入电路，转动旋钮灯泡亮度不变
C.?电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
D.?电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
10.如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（?? ）
A.?????????????????????????B.?????????????????????????C.?????????????????????????D.?

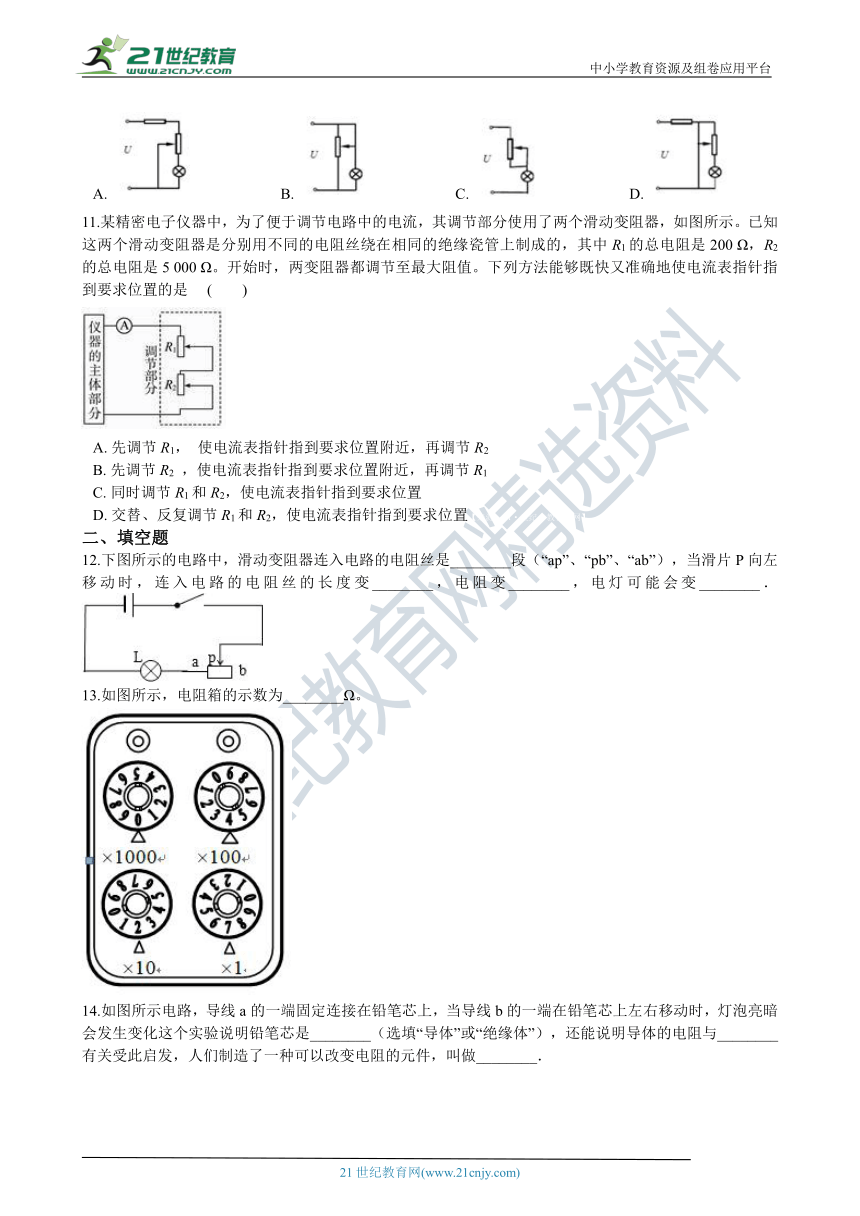

11.某精密_???????????¨??????_为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200 Ω，R2的总电阻是5 000 Ω。开始时，两变阻器都调节至最大阻值。下列方法能够既快又准确地使电流表指针指到要求位置的是??? (　　)
A.?先调节R1， 使_??????è?¨???é?????_到要求位置附近，再调节R2
B.?先调节R2 ，使电流表指针指到要求位置附近，再调节R1
C.?同时调节R1和R2，使电流表指针指到要求位置
D.?交替、反复调节R1和R2，使电流表指针指到要求位置【来源：21·世纪·教育·网】
二、填空题
12.下图所示的电路中，滑动变阻器连入电路的电阻丝是________段（“ap”、“pb”、“ab”），当滑片P向左移动时，连入电路的电阻丝的长度变________，电阻变________，电灯可能会变________． 21cnjy.com
13.如图所示，电阻箱的示数为________Ω。??????

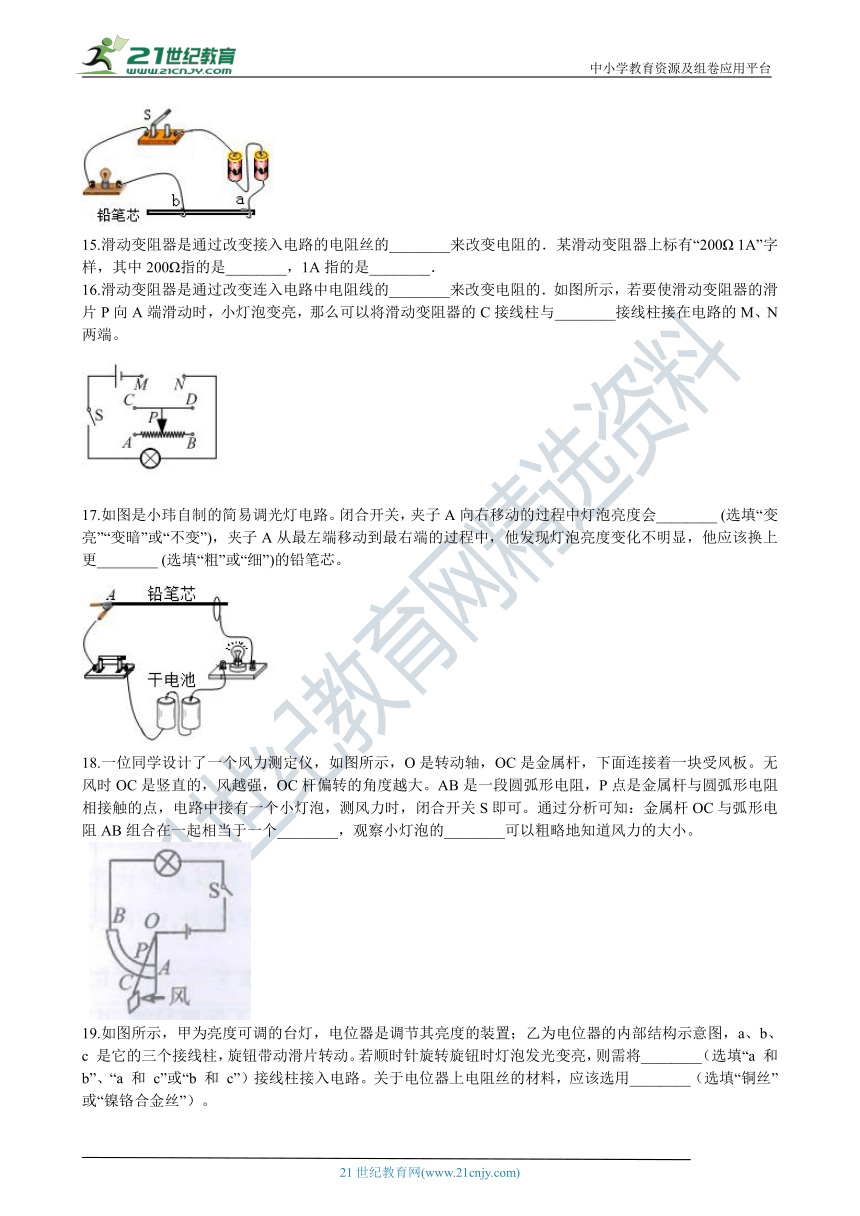

14.如图所示电_è·??????????a???_一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明铅笔芯是________（选填“导体”或“绝缘体”），还能说明导体的电阻与________有关受此启发，人们制造了一种可以改变电阻的元件，叫做________．
15.滑动变_é????¨???é??è?????_变接入电路的电阻丝的________来改变电阻的．某滑动变阻器上标有“200Ω 1A”字样，其中200Ω指的是________，1A指的是________．
16.滑动变阻器是通过改变连入电路中电阻线的________来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与________接线柱接在电路的M、N两端。

17.如图是_?°????è???????????_易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度会________ (选填“变亮”“变暗”或“不变”)，夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该换上更________ (选填“粗”或“细”)的铅笔芯。
18.一位同学设计了一个风力测定_????????????????¤?_，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察小灯泡的________可以粗略地知道风力的大小。

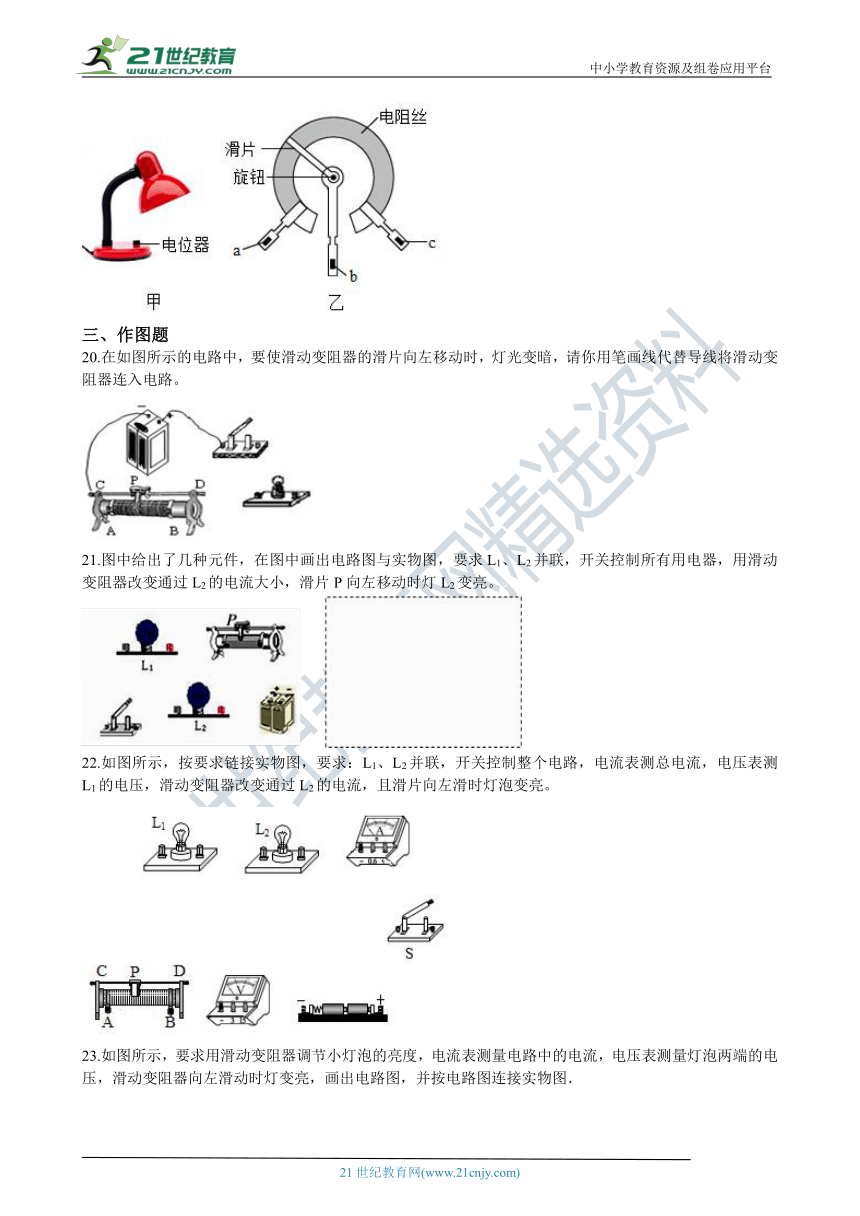

19.如图所示，甲为亮度可_è°??????°?????????_位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c 是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________（选填“a 和 b”、“a 和 c”或“b 和 c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）。
三、作图题
20.在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。 【版权所有：21教育】
21.图中给出了几种元件，在图中_?????????è·???????_实物图，要求L1、L2并联，开关控制所有用电器，用滑动变阻器改变通过L2的电流大小，滑片P向左移动时灯L2变亮。www-2-1-cnjy-com
22.如图所示_??????è???±?é?????_实物图，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流，且滑片向左滑时灯泡变亮。
23.如图所示，要求用滑动变阻器调节小灯泡的亮度，电流表测量电路中的电流，电压表测量灯泡两端的电压，滑动变阻器向左滑动时灯变亮，画出电路图，并按电路图连接实物图．
四、实验探究题
24.用滑动变阻器改变小灯泡的亮度的实验中：
（1）实验室中_??????é???????????_有“20Ω 2A”字样的滑动变阻器，如图甲所示。“20Ω”指的是________，“2A”指的是________。 21*cnjy*com
（2）现再提供电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移动时灯泡变暗。
（3）在开关闭合前滑动变阻器的滑片P应该放在最________（选填“左”或“右”）端。
答案解析部分
一、单选题
1. C
解：A．台灯是家用电器，家庭电路的电压为220V不变，故插头处的电源电压不变，A项不符合题意；
B．灯泡灯丝的长度不变，调节滑动变阻器的滑片不能改变其长度，B项不符合题意；
C．当调变阻器时，电路中的总电阻发生变化，根据欧姆定律可知电路中的电流发生改变，灯泡的实际功率发生变化，灯泡的亮暗发生变化，C项符合题意；
D．灯泡的额定功率是固定，与灯泡两端的实际电压和通过的实际电流无关，D项不符合题意。
故答案为：C。
【分析】滑动变阻器串联在电路中时，改变滑动变阻器滑片位置可以改变电路中的电流，从而改变用电器的工作情况。
2. D
解： A、滑动变阻器的A、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。A不符合题意。
B、滑动变阻器的A、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。B不符合题意
C、滑动变阻器的A、B两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，为阻值是滑动变阻器最大电阻的定值电阻。C不符合题意。
D、滑动变阻器的B、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻增大。D符合题意。
故答案为：D。
【分析】当滑片远离下面的接线柱时，电阻变大。
3. C
解： AC．只把B_???C?????????è·?_，滑片下方电阻丝接入电路，当滑片顺时针旋动时，B、C间电阻丝的长度变短，电位器接入电路电阻变小，A不符合题意、C符合题意；
B．只把A和B接入电路，滑片上_???????·???????é??_丝接入电路，滑片移动时A、B间电阻丝的长度发生改变，接入电路中的电阻发生变化，可以改变通过电位器的电流，B不符合题意；
D．将A、B接入电路同一点，C_??????è·??????????_，A、B间的电阻被短路，接入电路中的电阻为B、C间的电阻，当滑片逆时针旋动时，B、C间电阻丝的长度变长，电位器接入电路电阻变大，D不符合题意。
故答案为：C
【分析】滑动变阻器通过改变接入电路中的电阻丝的长度改变电阻，接入的长度变大，电阻变大。
4. B
解：当滑动变阻器的_??????????????????_流减小，说明电阻变大，此时滑片远离下面的接线柱，则下面的接线柱接A，上面的接线柱接C或D，B符合题意。
故答案为：B.
【分析】滑动变阻器使用时，接线柱要一上一下，滑片远离下面的接线柱时，电阻变大。
5. D
解：A．由于图中滑动变阻器和电灯是串联的，左右移动滑片时，能改变电灯的电压和电流，从而调节灯泡发光的强弱，A不符合题意； www.21-cn-jy.com
B．由于图中滑动变阻器和电灯是串联的，上下移动滑片时，能改变电灯的电压和电流，从而调节灯泡发光的强弱，B不符合题意；
C．由于图中滑动变阻器和电灯是串联的，左右移动滑片时，能改变电灯的电压和电流，从而调节灯泡发光的强弱，C不符合题意；
D．由于图中滑动变阻器和_?????????è???????°_电源上，灯泡两端的电压和本身的电阻不变，通过的电流不变，灯泡的亮度不变，且当滑动变阻器接入电路阻值为零时，形成电源短路，D符合题意。
故答案为：D
【分析】滑动变阻器和灯泡并联时，各支路互不影响。
6. D
解： A、图A中滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起灯泡短路，实现灯泡由亮到灭，但不安全，A不符合题意； 21·世纪*教育网
B、图中滑动变阻器与灯泡串联，当滑片P左右滑动时，只能改变灯泡亮度，不能使灯泡熄灭，B不符合题意。
C、图C中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起电源短路，C不符合题意。
D、图B中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡由亮到灭，D符合题意。
故答案为：D。
【分析】通过移动滑片，使灯泡短路时，灯泡会熄灭。
7. C
解：使用滑动变阻器时，滑片远离下面的接线柱时，电阻最大，C符合题意。
故答案为：C.
【分析】滑动变阻器的滑片远离下面的接线柱时，电阻最大。
8. B
解：滑动变阻器滑片P向左，灯泡变亮，说明电流是变大的，电阻应是变小的，A接线柱是必连的，CD可以任选一个.
故答案为：B。
【分析】结合题意，滑片P向左，灯泡变亮，说明电阻应是变小的，据此分析滑动变阻器的接线方式.
9. C
解：A、若只_?°?a???c??????_电路，电位器的全部电阻丝都接入电路，无法改变电路的电流，转动旋钮灯泡亮度不变，故A错误；
B、若只将b、c接入电路，滑片右边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，电路的电流发生变化，灯泡的亮度改变，故B错误；
CD、电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故C正确，D错误。
故答案为：C。
【分析】电位器实际上是滑动变阻器，滑动变阻器的原理：通过改变电阻丝连入电路中的电阻丝的长度，改变连入电路的电阻，改变电路中的电流。
10. C
解：_A???????????¨_变阻器把灯泡短路了，电流不通过灯泡，所以灯泡不亮。B中的滑动变阻器全部接入电路，所以起不到改变灯泡亮度的作用，D中的滑动变阻器和灯泡被导线短路，所以灯泡也不会亮。C中可以。
故答案为：C
【分析】 滑动变阻器 与被调节对象串联.
11.B
解：根据题意知_é?????R2_???_R1 大很多，且串联在电路中，所以，电路的电流是：I=U/（R1+R2），由于调节R2 阻值变化大，对电流影响大，所以要快速将电路中的电流调到要求位置，应先调节大电阻R2 ， 即进行粗调，当电流表的指针到达要求位置附近时，若再调节R2 使指针达到准确位置就很困难，此时就要调节小电阻R1 ， 即进行微调，因为它对电流的影响较小，能使指针准确地达到要求位置，B符合题意.
故答案为：B。
【分析】调节滑动变阻器时，先调较大的电阻，再微调.
二、填空题
12.ap；短；小；亮
解：由图中可知：滑动变阻器下面的接线柱为a，故变阻器接入电路中的是ap段，
当滑片P向左移动时，连入电路中电阻线的长度变短，则连入电路中的电阻变小，
根据欧姆定律I= 可知，电流表的示数将变大，
因为灯泡的电阻不变，电流变大，根据P=I2R可知功率变大，灯泡变亮．
故答案为：ap，短，小，亮．
【分析】滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分，其在电路中的作用是通过改变电路中电阻线的长度来改变电阻的大小，从而改变电路中的电流，便可以判断灯泡实际功率的变化，判断其亮度的变化．
13. 427
解：由图可知，电阻箱的示数为
【分析】 按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．
14. 导体；导体长度；滑动变阻器
解：因为铅笔芯接入_???è·?????????????_光，说明铅笔芯能够导电，所以这个实验说明铅笔芯是导体；当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关；根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器。
【分析】铅笔芯是导体，电阻大小和导体的长度有关，滑动变阻器通过改变接入电路中电阻的长度改变电阻。
15. 长度；最大电阻为200Ω；允许通过的最大电流为1A．
解：（1）电阻大小_?????±????????????_长度、横截面积、材料．在材料和横截面积一定时，改变电阻的长度来改变电阻大小，总电压不变，从而改变了电路中的电流．（2）滑动变阻器标有“200Ω、1A”，意思指滑动变阻器的最大电阻值是200Ω；允许通过的最大电流值是1A．故答案为：长度；最大电阻为200Ω；允许通过的最大电流为1A．
故答案为：长度； 最大电阻为200Ω ； 允许通过的最大电流为1A．
【分析】滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻的；再结合滑动变阻器的铭牌分析解答即可.
16. 长度；A
解：滑动变阻器_???é??????????????_电路中的电阻丝的长度改变电阻的，若滑片向A时灯泡变亮，说明电阻减小了，滑动变阻器要接入A。
故答案为：长度；A。
【分析】电阻的大小和长度有关，滑动变阻器改变长度可以改变电阻的大小，滑动变阻器的滑片接近下面的接线柱时，电阻减小。
17. 变亮；细
解：闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，根据I= 可知通过电路的电流变大，由P=I2R可知灯泡的实际功率变大，灯泡变亮；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，说明电流的变化比较小，根据I= 可知，即电阻变化较小，当导体的材料、长度和温度不变时，横截面积越小，电阻越大，应选用电阻较大的铅笔芯，即换用更细的铅笔芯。
【分析】电路中的电阻越大，电流越小，电阻的大小和电阻的长度、横截面积有关。
18. 滑动变阻器；亮度
解：根据图_?¤??????¨é????????_作用下，OC在滑动变阻器上的位置变短，改变了接入电路中的电阻，相当于滑动变阻器，当电阻减小时，电流变大，灯泡变亮。
故答案为：滑动变阻器；亮度。
【分析】能够通过改变接入电路中电阻丝的长度改变电路中的电阻大小的是滑动变阻器，电阻改变会影响电流的变化，从而改变灯泡的亮度。【来源：21cnj*y.co*m】
19. b和c；镍铬合金丝
解：若顺时针旋转_???é??????????????_光变亮，说明顺时针旋转旋钮时电位器阻值减小，由此说明电位器使用右半部分，故需将b和c接线柱接入电路；相同条件下铜丝比镍铬合金丝的阻值小，应该选用镍铬合金丝。
故答案为： b_???c_???_é??_铬合金丝 .
【分析】灯泡亮度增加，则电流变大，电阻变小，据此确定连接方法；在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化.
三、作图题
20. 解：如图所示：
解：根据要使滑动变阻器的滑片向左移动时，灯光变暗，滑片左移电阻变大，接法如图：

【分析】结合题目要求，滑片向左移动时，灯光变暗，则滑片左移电阻变大，滑动变阻器与灯泡串联，由此连接实物图即可.
21.解：如图所示：
解：滑动变阻器按一上一下的原则与灯泡L2串联，且必须把左下方接线柱接入电路；然后它们再与灯泡L1并联，如下图所示：
【分析】并联电路中各用电器要并列连接，滑动变阻器要和所调节的灯泡串联。
22. 解：如图所示：
解：L_2????????¨???é??_器串联后与L1并联，电压表并联在L1两端，开关、电流表位于干路上，按先串后并的原则：按先串后并的原则：从电源的正极开始，先将电源、开关、电流表、滑动变阻器按一上一下的原则与灯泡L2串联，且下接线柱接在左端，再将L1与滑动变阻器和灯泡L2并联，电压表并联在L1两端.如图所示：
【分析】按照题目要求，连接实物图即可，注意电压表、滑动变阻器的接线方法.
23.解:如图所示:
解：解：电压表与灯泡并联，电流表与灯泡串联，滑动变阻器按一上一下的原则串联在电路中且左下方接线柱必须接入电路中，然后与开关、电源组成电路，实物图连接和电路图如下图所示：
【分析】根据“一上一下”的接线原则和下方接线柱决定接入电路中电阻的大小进行分析；先根据电源电压和灯泡的电阻确定电压表和电流表的量程，然后用导线将各元件依次连接起来（电压表除外），电压表测量灯泡两端的电压.21世纪教育网版权所有
四、实验探究题
24. （1）滑动变阻器的最大阻值是20Ω；允许通过的最大电流为2A
（2）解：如图所示：
（3）右
解：_???1_）“20Ω”指的是最下面两个接线柱间的电阻值，即滑动变阻器的最大阻值是20Ω，2A指允许通过的最大电流为2A；（2）把电源、开关、滑动变阻器、灯泡串联接入电路，滑动变阻器接左下接线柱，电路图如图所示；
;
（3）为了保护电路，闭合开关前，滑动变阻器阻值要调至最大，即滑片在最右端。故答案为：（1）滑动变阻器的最大阻值是20Ω；允许通过的最大电流为2A；（2）如上图；（3）右。

【分析】（1）滑动变阻器的_?????°????????????_动变阻器的规格；
（2）（3）滑动变阻器接入电路中的规则是一个上接线柱和一个下接线柱，其中起决定作用的是下接线柱，假设电路方向分析有效电阻即可。
