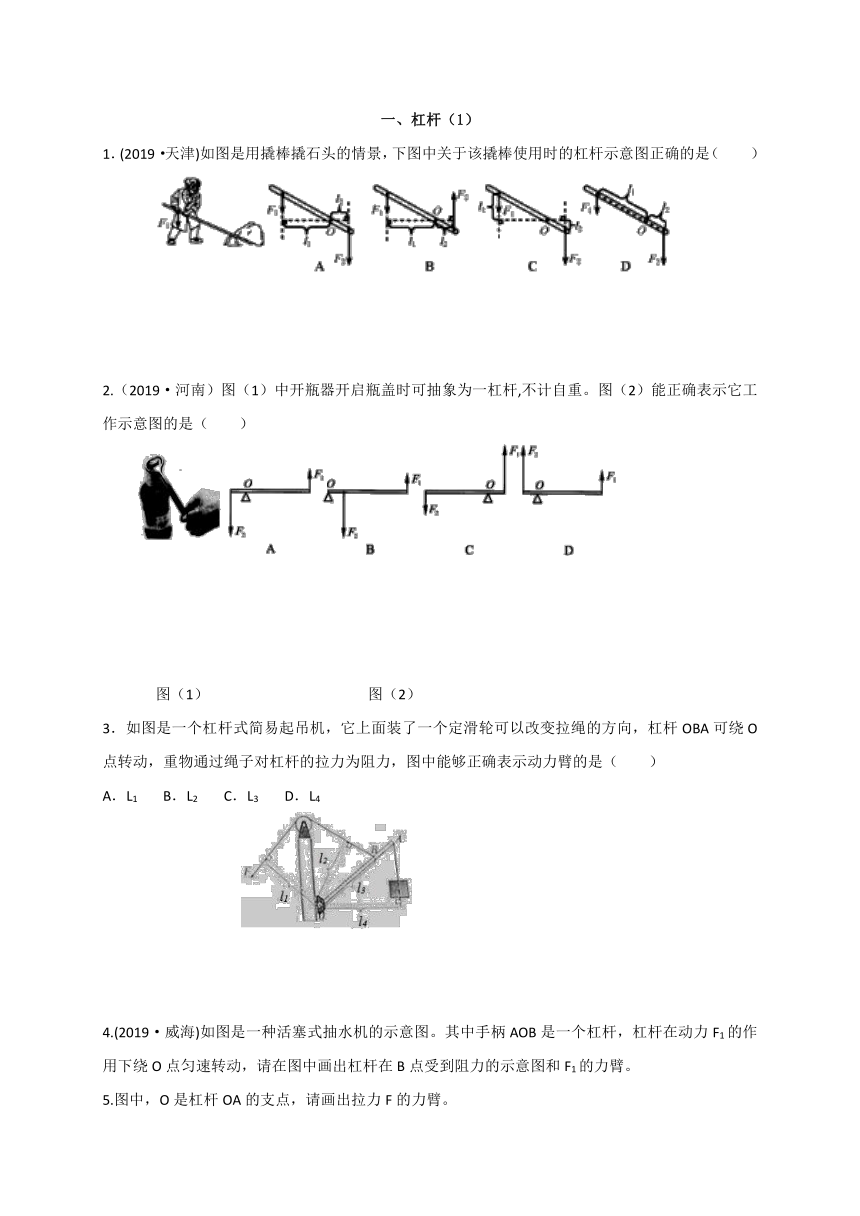

一、杠杆（1）
1．(2019·天津)如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（　　）
2.（2019·河南）图（1）中开瓶器开启瓶盖时可抽象为一杠杆,不计自重。图（2）能正确表示它工作示意图的是（　　）
图（1）
图（2）
3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力，图中能够正确表示动力臂的是（　　）
A．L1
B．L2
C．L3
D．L4
4.(2019·威海)如图是一种活塞式抽水机的示意图。其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
5.图中，O是杠杆OA的支点，请画出拉力F的力臂。

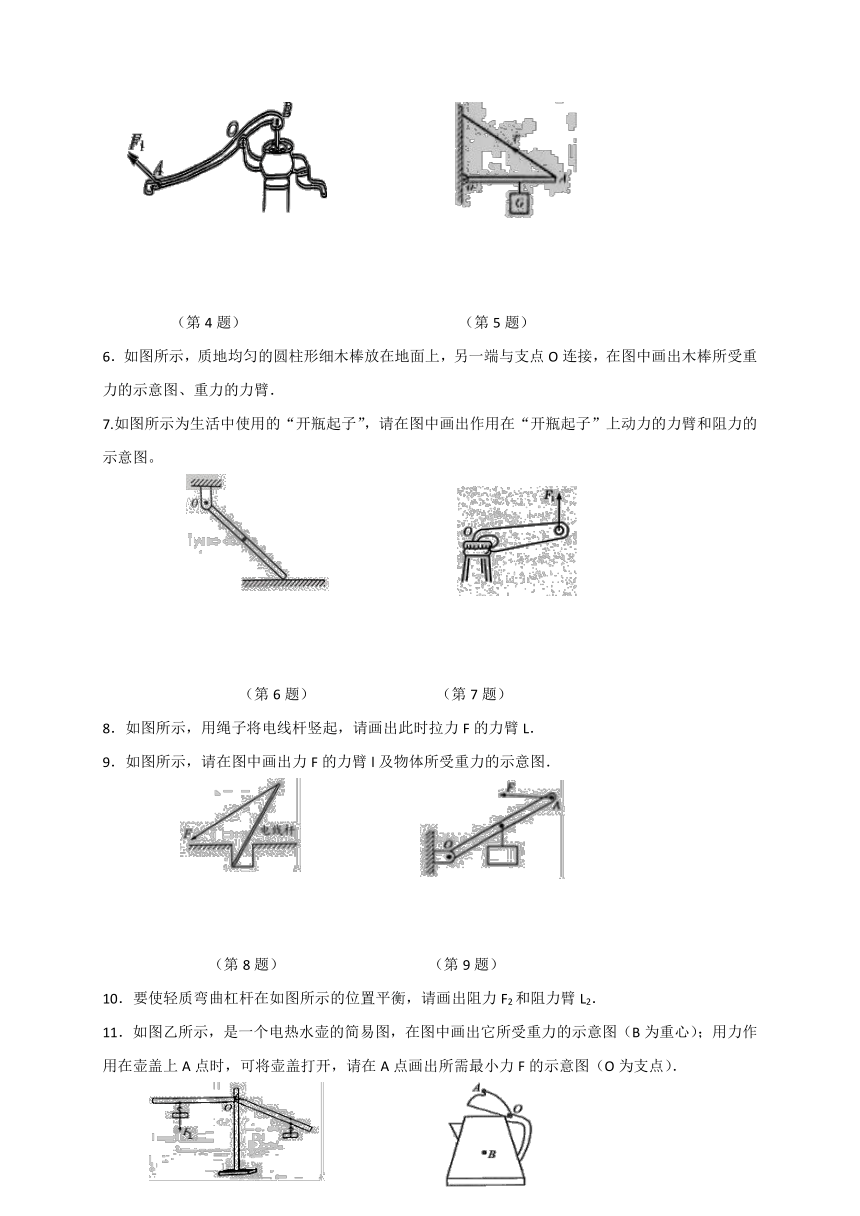

（第4题）
（第5题）
6．如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂．
7.如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力的力臂和阻力的示意图。
（第6题）
（第7题）
8．如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂L．
9．如图所示，请在图中画出力F的力臂l及物体所受重力的示意图．
（第8题）
（第9题）
10．要使轻质弯曲杠杆在如图所示的位置平衡，请画出阻力F2和阻力臂L2．
11．如图乙所示，是一个电热水壶的简易图，在图中画出它所受重力的示意图（B为重心）；用力作用在壶盖上A点时，可将壶盖打开，请在A点画出所需最小力F的示意图（O为支点）．
（第10题）
（第11题）
12．图甲是钳子使用时的情景．图乙是图甲中A部分受力的简化图，F1是钳子受到的动力，B点是阻力的作用点，O是支点，请在图乙中画出动力臂L1和阻力F2．
13．如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图．
（第12题）
（第13题）
答案：
1.A
2.B
3.B
4.
5.
6.
7.
8.
9.
10.
11.
11.
13.
12.
