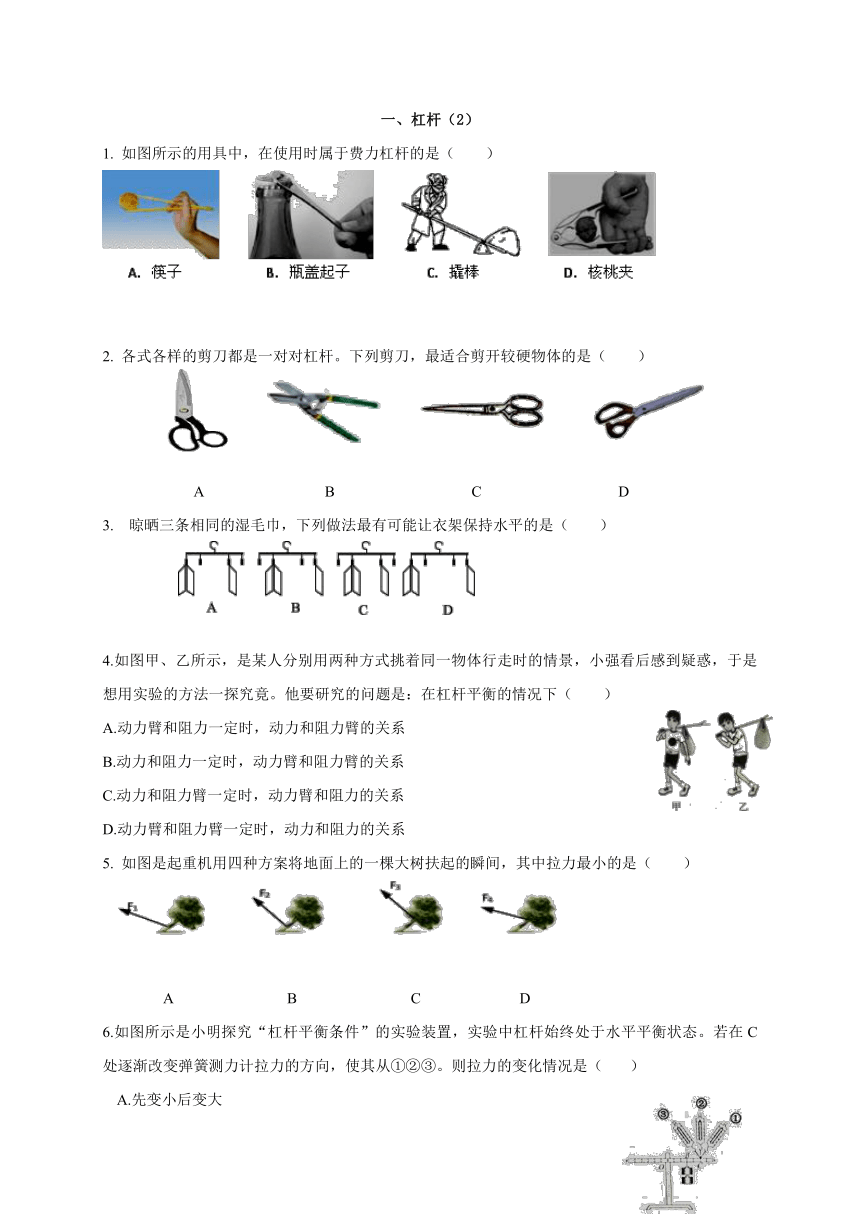

一、杠杆（2）
1.
如图所示的用具中，在使用时属于费力杠杆的是（　　）
2.
各式各样的剪刀都是一对对杠杆。下列剪刀，最适合剪开较硬物体的是（　　）
A
B
C
D
3.
晾晒三条相同的湿毛巾，下列做法最有可能让衣架保持水平的是（　　）
4.如图甲、乙所示，是某人分别用两种方式挑着同一物体行走时的情景，小强看后感到疑惑，于是想用实验的方法一探究竟。他要研究的问题是：在杠杆平衡的情况下（　　）
A.动力臂和阻力一定时，动力和阻力臂的关系
B.动力和阻力一定时，动力臂和阻力臂的关系
C.动力和阻力臂一定时，动力臂和阻力的关系
D.动力臂和阻力臂一定时，动力和阻力的关系
5.
如图是起重机用四种方案将地面上的一棵大树扶起的瞬间，其中拉力最小的是（　　）
A
B
C
D
6.如图所示是小明探究“杠杆平衡条件”的实验装置，实验中杠杆始终处于水平平衡状态。若在C处逐渐改变弹簧测力计拉力的方向，使其从①②③。则拉力的变化情况是（
?）
A.先变小后变大
B.先变大后变小
C.逐渐变大
D.逐渐变小
7．悬挂重物G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置。若力施加在A点，最小的力为FA；若力施加在B点或C点，最小的力分别为FB、FC，且AB=BO=OC．下列判断正确的是（　　）
A．FA＞G
B．FB=G
C．FC＜G
D．FB＞FC
8．人体中的许多部位都具有杠杆的功能。如图是人用手托住物体时手臂的示意图，当人手托5kg的物体保持平衡时，肱二头肌收缩对桡骨所施加力的大小一定（　　）
A．大于5kg
B．大于49N
C．小于49N
D．等于49N
（第7题）
（第8题）
9．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为2cm，当弹簧测力计在A点斜向上拉(与水平方向成30°角)杠杆．使杠杆在水平位置平衡时．下列说法正确的是（
）
A．动力臂为0.08m
B．此时为省力杠杆
C．弹簧测力计的示数为4N
D．钩码总重为2N

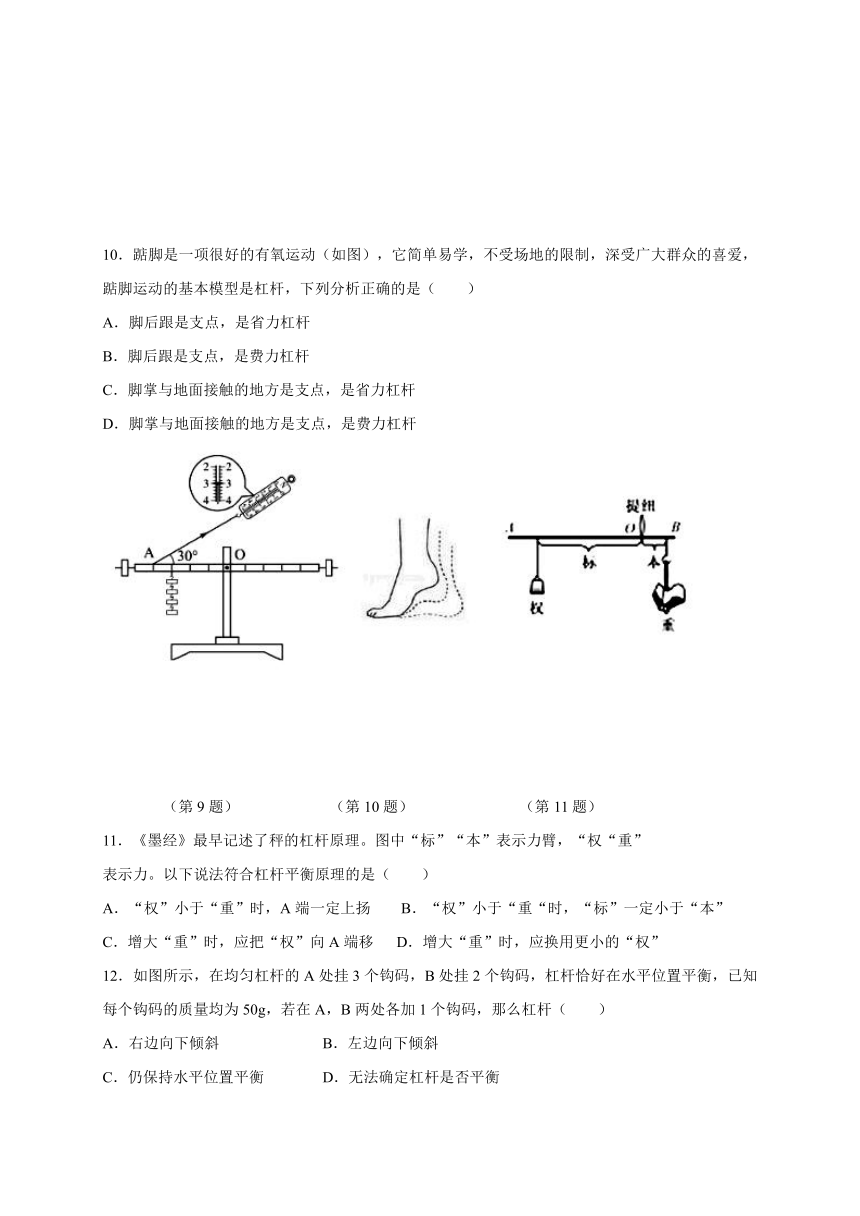

10．踮脚是一项很好的有氧运动（如图），它简单易学，不受场地的限制，深受广大群众的喜爱，踮脚运动的基本模型是杠杆，下列分析正确的是（　　）
A．脚后跟是支点，是省力杠杆
B．脚后跟是支点，是费力杠杆
C．脚掌与地面接触的地方是支点，是省力杠杆
D．脚掌与地面接触的地方是支点，是费力杠杆
（第9题）
（第10题）
（第11题）
11．《墨经》最早记述了秤的杠杆原理。图中“标”“本”表示力臂，“权“重”
表示力。以下说法符合杠杆平衡原理的是（　　）
A．“权”小于“重”时，A端一定上扬
B．“权”小于“重“时，“标”一定小于“本”
C．增大“重”时，应把“权”向A端移
D．增大“重”时，应换用更小的“权”
12．如图所示，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡，已知每个钩码的质量均为50g，若在A，B两处各加1个钩码，那么杠杆（　　）
A．右边向下倾斜
B．左边向下倾斜
C．仍保持水平位置平衡
D．无法确定杠杆是否平衡

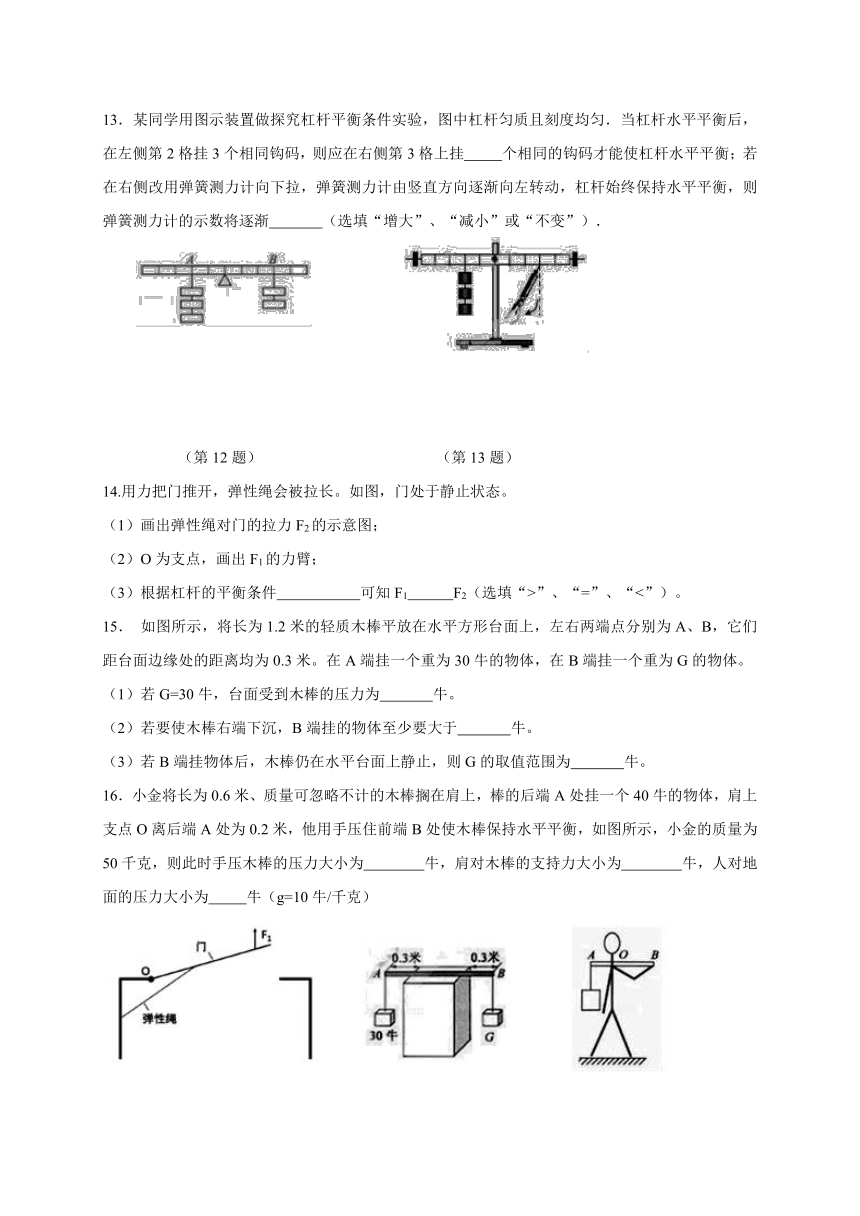

13．某同学用图示装置做探究杠杆平衡条件实验，图中杠杆匀质且刻度均匀．当杠杆水平平衡后，在左侧第2格挂3个相同钩码，则应在右侧第3格上挂　
　个相同的钩码才能使杠杆水平平衡；若在右侧改用弹簧测力计向下拉，弹簧测力计由竖直方向逐渐向左转动，杠杆始终保持水平平衡，则弹簧测力计的示数将逐渐
（选填“增大”、“减小”或“不变”）．
（第12题）
（第13题）
14.用力把门推开，弹性绳会被拉长。如图，门处于静止状态。
（1）画出弹性绳对门的拉力F2的示意图；
（2）O为支点，画出F1的力臂；
（3）根据杠杆的平衡条件
可知F1
F2（选填“>”、“=”、“<”）。
15．
如图所示，将长为1.2米的轻质木棒平放在水平方形台面上，左右两端点分别为A、B，它们距台面边缘处的距离均为0.3米。在A端挂一个重为30牛的物体，在B端挂一个重为G的物体。
（1）若G=30牛，台面受到木棒的压力为　
　牛。
（2）若要使木棒右端下沉，B端挂的物体至少要大于　
　牛。
（3）若B端挂物体后，木棒仍在水平台面上静止，则G的取值范围为　
　牛。
16．小金将长为0.6米、质量可忽略不计的木棒搁在肩上，棒的后端A处挂一个40牛的物体，肩上支点O离后端A处为0.2米，他用手压住前端B处使木棒保持水平平衡，如图所示，小金的质量为50千克，则此时手压木棒的压力大小为
牛，肩对木棒的支持力大小为
牛，人对地面的压力大小为
牛（g=10牛/千克）
（第14题）
（第15题）
（第16题）

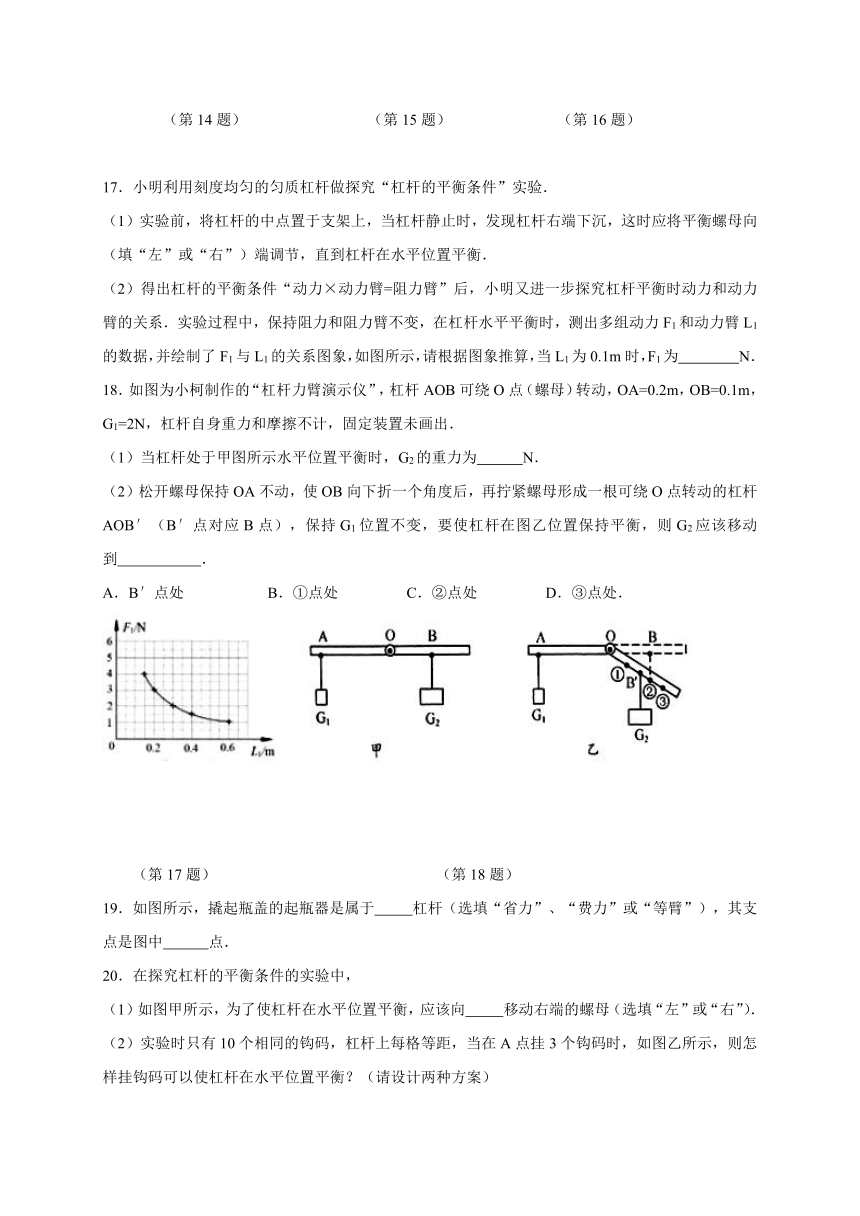

17．小明利用刻度均匀的匀质杠杆做探究“杠杆的平衡条件”实验．
（1）实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆右端下沉，这时应将平衡螺母向
（填“左”或“右”）端调节，直到杠杆在水平位置平衡．
（2）得出杠杆的平衡条件“动力×动力臂=阻力臂”后，小明又进一步探究杠杆平衡时动力和动力臂的关系．实验过程中，保持阻力和阻力臂不变，在杠杆水平平衡时，测出多组动力F1和动力臂L1的数据，并绘制了F1与L1的关系图象，如图所示，请根据图象推算，当L1为0.1m时，F1为
N．
18．如图为小柯制作的“杠杆力臂演示仪”，杠杆AOB可绕O点（螺母）转动，OA=0.2m，OB=0.1m，G1=2N，杠杆自身重力和摩擦不计，固定装置未画出．
（1）当杠杆处于甲图所示水平位置平衡时，G2的重力为
N．
（2）松开螺母保持OA不动，使OB向下折一个角度后，再拧紧螺母形成一根可绕O点转动的杠杆AOB′（B′点对应B点），保持G1位置不变，要使杠杆在图乙位置保持平衡，则G2应该移动到
．
A．B′点处
B．①点处
C．②点处
D．③点处．
（第17题）
（第18题）
19．如图所示，撬起瓶盖的起瓶器是属于
杠杆（选填“省力”、“费力”或“等臂”），其支点是图中
点．
20．在探究杠杆的平衡条件的实验中，
（1）如图甲所示，为了使杠杆在水平位置平衡，应该向
移动右端的螺母（选填“左”或“右”）．
（2）实验时只有10个相同的钩码，杠杆上每格等距，当在A点挂3个钩码时，如图乙所示，则怎样挂钩码可以使杠杆在水平位置平衡？（请设计两种方案）
①
；②
．
（3）通过对实验数据进行分析处理，可得出结论：杠杆平衡条件是
．
（第19题）
（第20题）
21.以下为“探究杠杆平衡条件”实验：
（1）如图甲，把杠杆放在支架上并置于水平桌面，静止时发现杠杆左低右高，为了使杠杆在水平位置平衡，应将右端的平衡螺母向
调节。
（2）如图乙，在已经调节好的杠杆左A处挂4个钩码，要使杠杆仍在水平位置平衡，应在杠杆右边离支点4格的B处挂
个相同的砝码。
（3）如图丙，在杠杆左边离支点4格的C处，用弹簧测力计与水平方向成30°角斜向上拉，也可使杠杆在水平位置平衡，则弹簧测力计示数为
N（每个钩码重0.5N）。
22.
下面是小聪利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到
位置平衡，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向
（选“左”或“右”）端调节。
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂
个同样的钩码，杠杆仍然在水平位置平衡。
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长5cm，钩码每个重0.5N，请将弹簧测力计的示数填入下表。
实验序号
动力F1/N
动力臂L1/m
阻力F2/N
阻力臂L2/m
1
0.15
3.0
0.10
上述实验数据不符合杠杆平衡条件，出现问题的原因是
。
23．如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图．
（第23题）
（第24题）
24旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。
25．如图，将重力不计的吸盘内部空气排尽后与水平地砖完全贴合，已知贴合的面积为30cm2，大气压强为1×105Pa，AB为轻质杠杆，O为转轴，OA与OB的长度之比为1：3；保持杠杆水平，某人在B端用竖直向下的拉力F将吸盘沿竖直方向刚好拉离地砖
（1）求吸盘所受的大气压力F0；
（2）求人所用拉力F；
（3）若人沿图中虚线方向施加拉力F′将吸盘拉离地砖，请画出拉力F′的力臂．
26.图甲是《天工开物》中记载的三千多年前在井上汲水的桔槔，其示意图如图乙所示。轻质杆杠的质点O距左端L1=0.5m，距右端L2=0.2m。在杠杆左端悬挂质量为2kg的物体A，右端挂边长为0.1m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20N。求：（1）此时杠杆左端所受的拉力大小为多少牛顿？（2）正方体B的密度为多少千克每立方米？（3）若该处为松软的泥地，能承受的最大压强为4×104Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛顿？
甲
乙
答案：
1.A
2.B
3.B
4.B
5.C
6.A
7.C
8.B
9.D
10.C
11.C
12.A
13.
2
增大
14.（1）（2）
（3）F1L1=F2L2
＜
15.（1）60N（2）90N（3）10N-90N
16.（1）20N（2）60N（3）560N
17.（1）左（2）6
18.（1）4（2）C
19.省力
A
20.（1）右（2）①在G处挂2个钩码②在E处挂2个钩码（3）实验次数太少，不能排除实验的偶然性，得不到普遍规律（4）F1L1=F2L2
21.（1）右
（2）
2
（3）2
22.（1）水平
?
右
?
（2）4
?
（3）3.8
?
弹簧测力计没有竖直向下拉，误将OA当作了力臂
23.
24.
25.（1）300N（2）100N
（3）
26.（1）20N
（2）7×103kg/m3；
（3）12N．
