教科版八年级物理上册4.5 科学探究：凸透镜成像 练习（有答案）

4.5
科学探究：凸透镜成像
同步练习
一、单选题

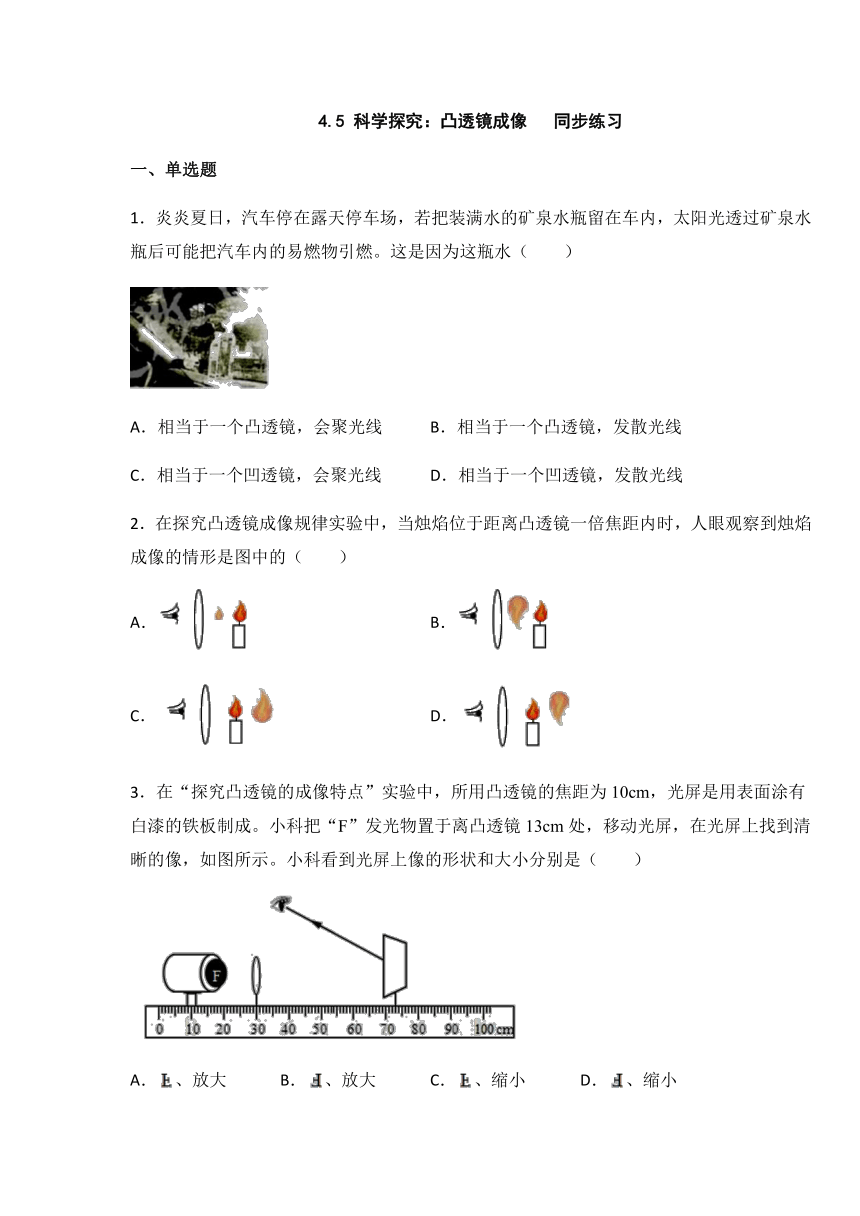

1．炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为这瓶水（　　）
A．相当于一个凸透镜，会聚光线
B．相当于一个凸透镜，发散光线
C．相当于一个凹透镜，会聚光线
D．相当于一个凹透镜，发散光线
2．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（
）
A．
B．
C．
D．
3．在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为10cm，光屏是用表面涂有白漆的铁板制成。小科把“F”发光物置于离凸透镜13cm处，移动光屏，在光屏上找到清晰的像，如图所示。小科看到光屏上像的形状和大小分别是（　　）
A．、放大
B．、放大
C．、缩小
D．、缩小

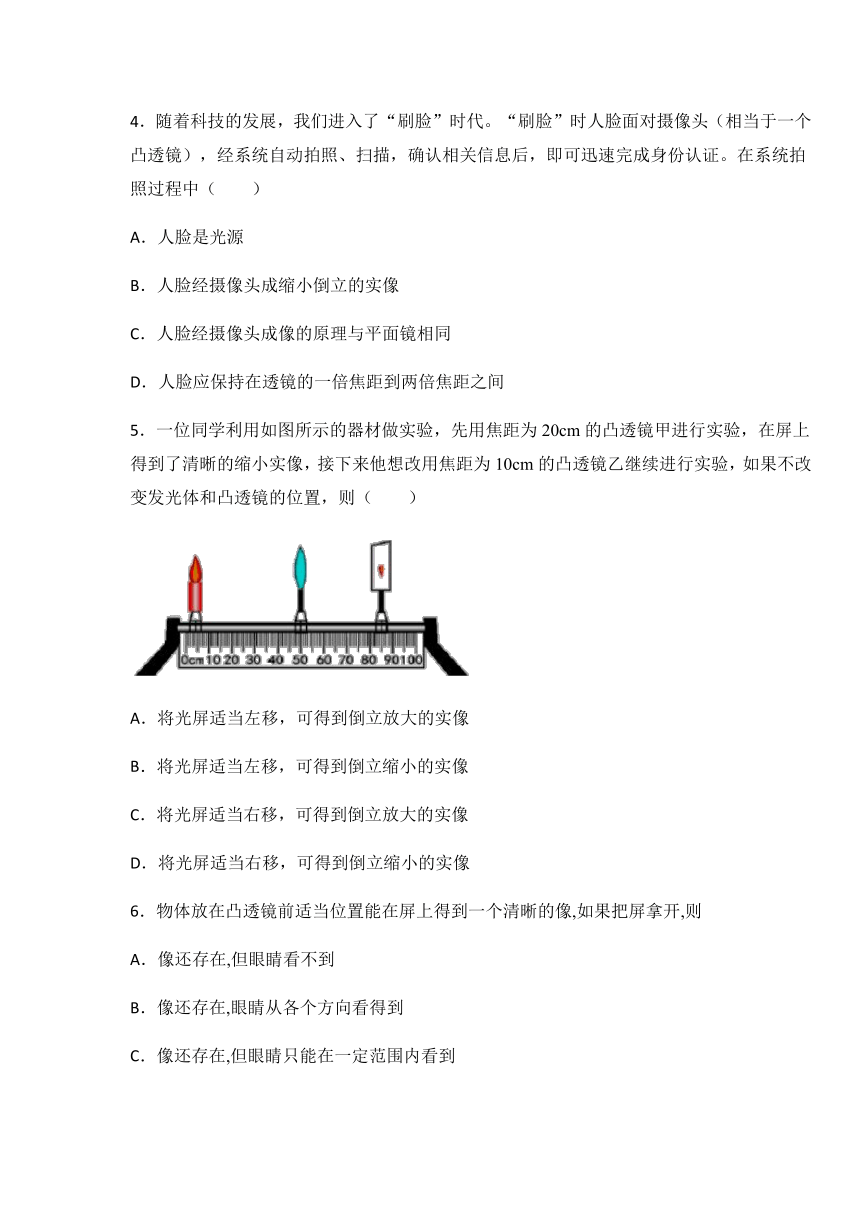

4．随着科技的发展，我们进入了“刷脸”时代。“刷脸”时人脸面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描，确认相关信息后，即可迅速完成身份认证。在系统拍照过程中（　　）
A．人脸是光源
B．人脸经摄像头成缩小倒立的实像
C．人脸经摄像头成像的原理与平面镜相同
D．人脸应保持在透镜的一倍焦距到两倍焦距之间
5．一位同学利用如图所示的器材做实验，先用焦距为20cm的凸透镜甲进行实验，在屏上得到了清晰的缩小实像，接下来他想改用焦距为10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，则（　　）
A．将光屏适当左移，可得到倒立放大的实像
B．将光屏适当左移，可得到倒立缩小的实像
C．将光屏适当右移，可得到倒立放大的实像
D．将光屏适当右移，可得到倒立缩小的实像
6．物体放在凸透镜前适当位置能在屏上得到一个清晰的像,如果把屏拿开,则
A．像还存在,但眼睛看不到
B．像还存在,眼睛从各个方向看得到
C．像还存在,但眼睛只能在一定范围内看到
D．像不存在

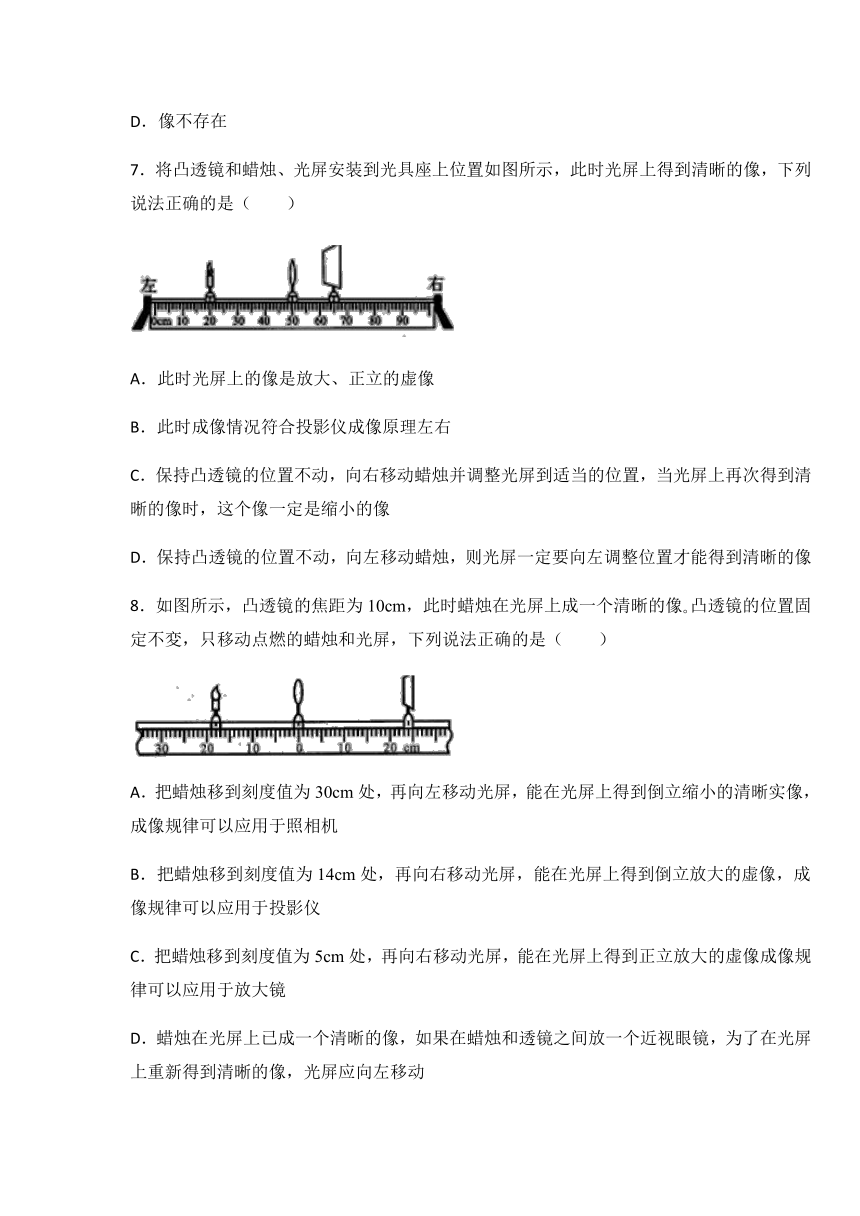

7．将凸透镜和蜡烛、光屏安装到光具座上位置如图所示，此时光屏上得到清晰的像，下列说法正确的是（
）
A．此时光屏上的像是放大、正立的虚像
B．此时成像情况符合投影仪成像原理左右
C．保持凸透镜的位置不动，向右移动蜡烛并调整光屏到适当的位置，当光屏上再次得到清晰的像时，这个像一定是缩小的像
D．保持凸透镜的位置不动，向左移动蜡烛，则光屏一定要向左调整位置才能得到清晰的像
8．如图所示，凸透镜的焦距为10cm，此时蜡烛在光屏上成一个清晰的像?凸透镜的位置固定不変，只移动点燃的蜡烛和光屏，下列说法正确的是（　　）
A．把蜡烛移到刻度值为30cm处，再向左移动光屏，能在光屏上得到倒立缩小的清晰实像，成像规律可以应用于照相机
B．把蜡烛移到刻度值为14cm处，再向右移动光屏，能在光屏上得到倒立放大的虚像，成像规律可以应用于投影仪
C．把蜡烛移到刻度值为5cm处，再向右移动光屏，能在光屏上得到正立放大的虚像成像规律可以应用于放大镜
D．蜡烛在光屏上已成一个清晰的像，如果在蜡烛和透镜之间放一个近视眼镜，为了在光屏上重新得到清晰的像，光屏应向左移动

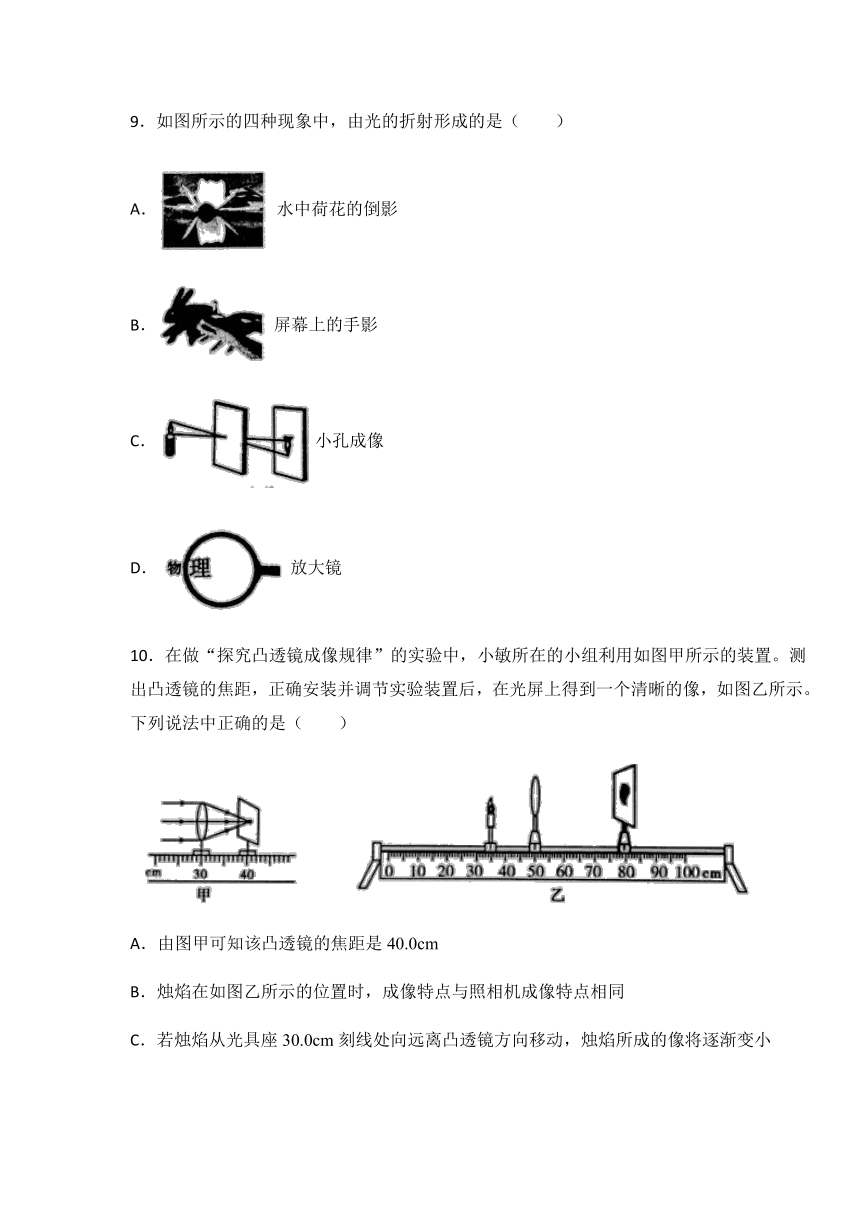

9．如图所示的四种现象中，由光的折射形成的是（　　）
A．水中荷花的倒影
B．屏幕上的手影
C．小孔成像
D．放大镜
10．在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示的装置。测出凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。下列说法中正确的是（　　）
A．由图甲可知该凸透镜的焦距是40.0cm
B．烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同
C．若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小
D．烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛焰的像
11．2020年6月21日，在我国南方部分地区观测到了十分罕见的“金边”日环食，这是观测天象、了解和研究太阳的好时机，也是全年最重要的天象之一。图所示的光现象中，与该天象形成原理相同的是（　　）
A．水中倒影B．手影游戏
C．放大镜把字放大D．雨后彩虹
12．在“探究凸透镜成像规律”实验中，当蜡烛、凸透镜、光屏位置如图所示时，光屏上可成清晰的像，下列说法正确的是（　　）
A．当烛焰随燃烧降低时，向上移动凸透镜仍可接收到烛焰的像
B．照相机成像特点与图中成像特点相同
C．凸透镜不动，把蜡烛向左移动一些，将光屏适当向右移动一些仍可得到烛焰清晰的像
D．若凸透镜不动，将蜡烛和光屏位置对调，可得到一个倒立缩小的实像
13．在我国首次“太空授课”中，女航天员王亚平制造了一个小水球，我们看到了她在水球中的“倒影”，如图所示。下列说法正确的是（　　）
A．“倒影”是光的反射形成的为虚像
B．“倒影”不能成在光屏上为虚像
C．幻灯机是利用这一成像原理制成的
D．若王亚平距水球近些，“倒影”会变大
二、作图题
14．画出图中的BC的入射光线和AO的折射光线____．
三、填空题
15．如图所示，是一种新型的“虛拟试衣镜”，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，监视顾客移动的摄像头相当于_______镜，所成的是_______（选墳放大”“缩小”或“等大”）的_______像（选填“实”或“虚”），若镜头的焦距为10cm，为了能成清晰的像，人到镜头的距离应大于_______cm．
16．在“探究凸透镜成像的规律”的实验中，凸透镜的焦距为10cm。
当蜡烛距凸透镜15cm时，在光屏上能成清晰的倒立、____的实像，____
就是利用这一成像规律制成的；如果将蜡烛移动到距凸透镜30cm处，应将光屏_____（选填
“靠近”或“远离"）凸透镜才能再次得到清晰的像。
17．教学中常用的投影仪如图所示，螺纹透镜的作用是把下方灯泡发出的光变成较强的______光射到透明胶片上；进行调整在屏幕出现清晰的胶片上物体的像，若使屏幕上的像再大一些，应适当______投影仪与屏幕的距离（填“增大”或“减小”），并将凸透镜向______（填“上”或“下”）移动一些。
18．用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。组装并调整实验器材时。应使烛焰和光屏的中心位于凸透镜的______上；找像时，要前后多移动几次光屏，找出成最______像时光屏的位置；当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、______的实像。
19．近期流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以_____物距，减小人像的大小，从而_____取景范围，取得更好的拍摄效果．（均选填“增大”或“减小”）
20．在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶．这是由于下雨时瓶内灌了雨水后，相当于一个_____（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有________作用，可能会引起森林火灾．
21．某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个凸透镜，我们看到的实际上是一个________（选填“放大”或“缩小”）的________（选填“实像”或“虚像”）．
22．购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。“刷脸”支付过程中，摄像头相当于______（选填“凸”或“凹”）透镜，面部经摄像头成倒立、______（选填“缩小”、“等大”或“放大”）的实像。
参考答案
1．A
2．C
3．A
4．B
5．B
6．C
7．D
8．A
9．D
10．C
11．B
12．D
13．D
14．
15．凸透
缩小
实
20
16．放大
投影仪（或幻灯机、电影放映机）
靠近
17．平行
增大
下
18．主光轴
清晰的
放大
19．增大
增大
20．凸透镜
会聚
21．放大
虚像
22．凸
缩小
