人教版八年级物理上册专题训练：　光的直线传播和光的反射 有答案

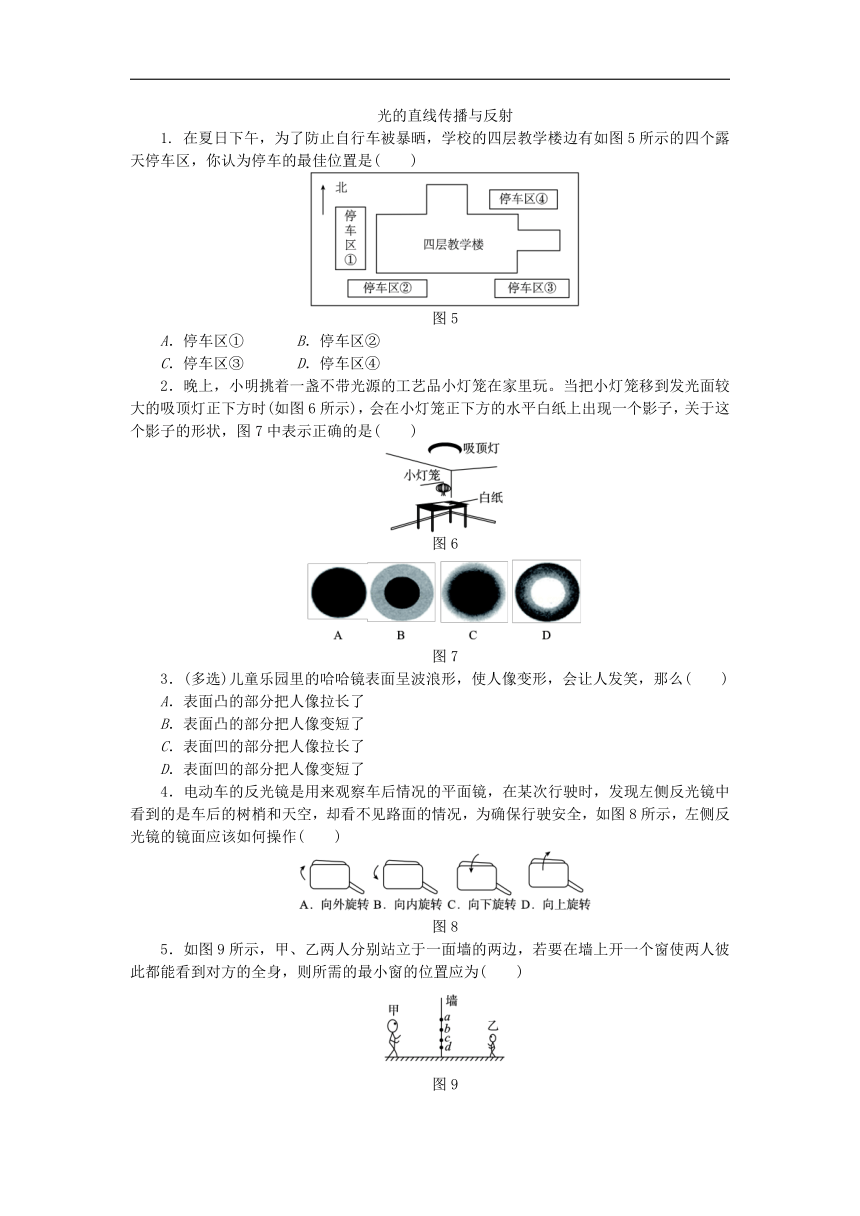

光的直线传播与反射
1.
在夏日下午，为了防止自行车被暴晒，学校的四层教学楼边有如图5所示的四个露天停车区，你认为停车的最佳位置是(　　)
图5
A．停车区①　　
　B．停车区②
C．停车区③
D．停车区④
2．晚上，小明挑着一盏不带光源的工艺品小灯笼在家里玩。当把小灯笼移到发光面较大的吸顶灯正下方时(如图6所示)，会在小灯笼正下方的水平白纸上出现一个影子，关于这个影子的形状，图7中表示正确的是(　　)
图6
图7
3．(多选)儿童乐园里的哈哈镜表面呈波浪形，使人像变形，会让人发笑，那么(　　)
A．表面凸的部分把人像拉长了
B．表面凸的部分把人像变短了
C．表面凹的部分把人像拉长了
D．表面凹的部分把人像变短了
4．电动车的反光镜是用来观察车后情况的平面镜，在某次行驶时，发现左侧反光镜中看到的是车后的树梢和天空，却看不见路面的情况，为确保行驶安全，如图8所示，左侧反光镜的镜面应该如何操作(　　)
图8
5．如图9所示，甲、乙两人分别站立于一面墙的两边，若要在墙上开一个窗使两人彼此都能看到对方的全身，则所需的最小窗的位置应为(　　)
图9
A．ac
B．ad
C．bc
D．bd
6.

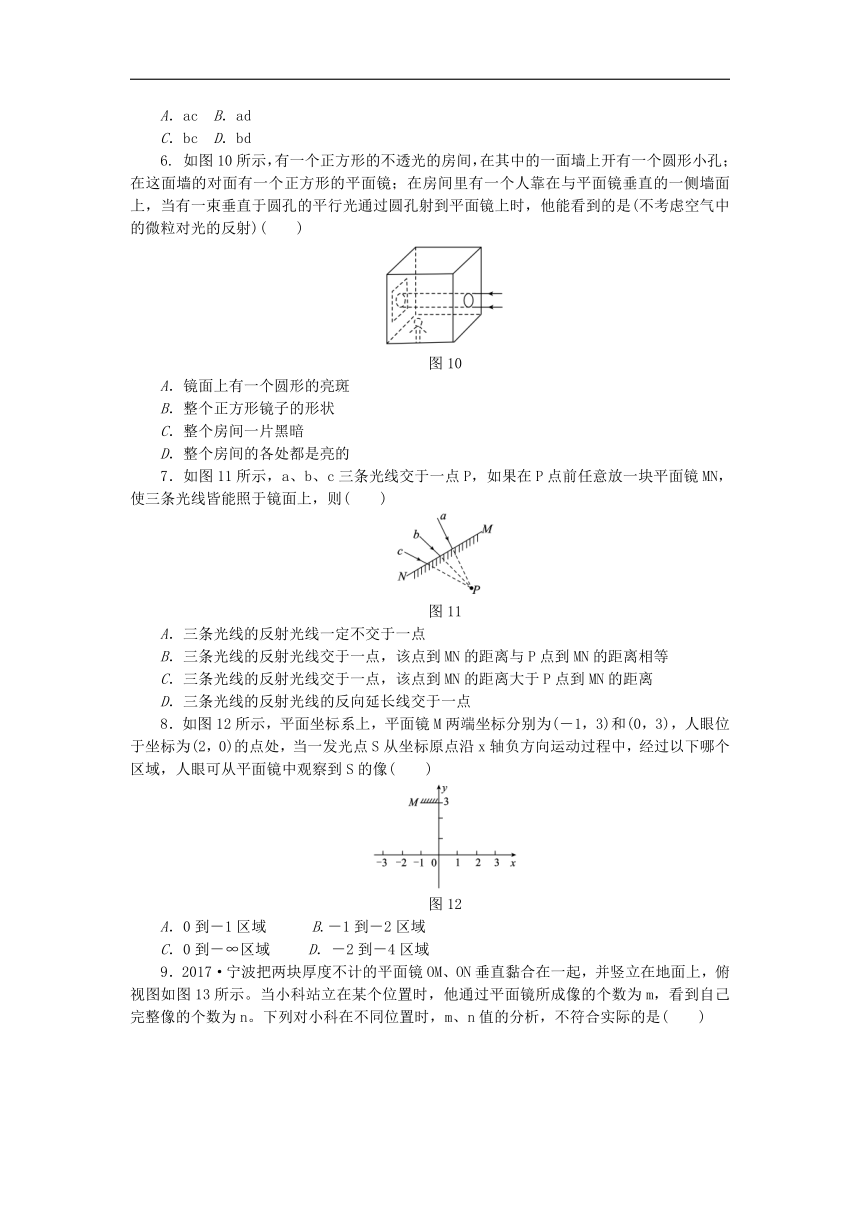

如图10所示，有一个正方形的不透光的房间，在其中的一面墙上开有一个圆形小孔；在这面墙的对面有一个正方形的平面镜；在房间里有一个人靠在与平面镜垂直的一侧墙面上，当有一束垂直于圆孔的平行光通过圆孔射到平面镜上时，他能看到的是(不考虑空气中的微粒对光的反射)(　　)
图10
A．镜面上有一个圆形的亮斑
B．整个正方形镜子的形状
C．整个房间一片黑暗
D．整个房间的各处都是亮的
7．如图11所示，a、b、c三条光线交于一点P，如果在P点前任意放一块平面镜MN，使三条光线皆能照于镜面上，则(　　)
图11
A．三条光线的反射光线一定不交于一点
B．三条光线的反射光线交于一点，该点到MN的距离与P点到MN的距离相等
C．三条光线的反射光线交于一点，该点到MN的距离大于P点到MN的距离
D．三条光线的反射光线的反向延长线交于一点
8．如图12所示，平面坐标系上，平面镜M两端坐标分别为(－1，3)和(0，3)，人眼位于坐标为(2，0)的点处，当一发光点S从坐标原点沿x轴负方向运动过程中，经过以下哪个区域，人眼可从平面镜中观察到S的像(　　)
图12
A．0到－1区域
B.－1到－2区域
C．0到－∞区域
D．－2到－4区域

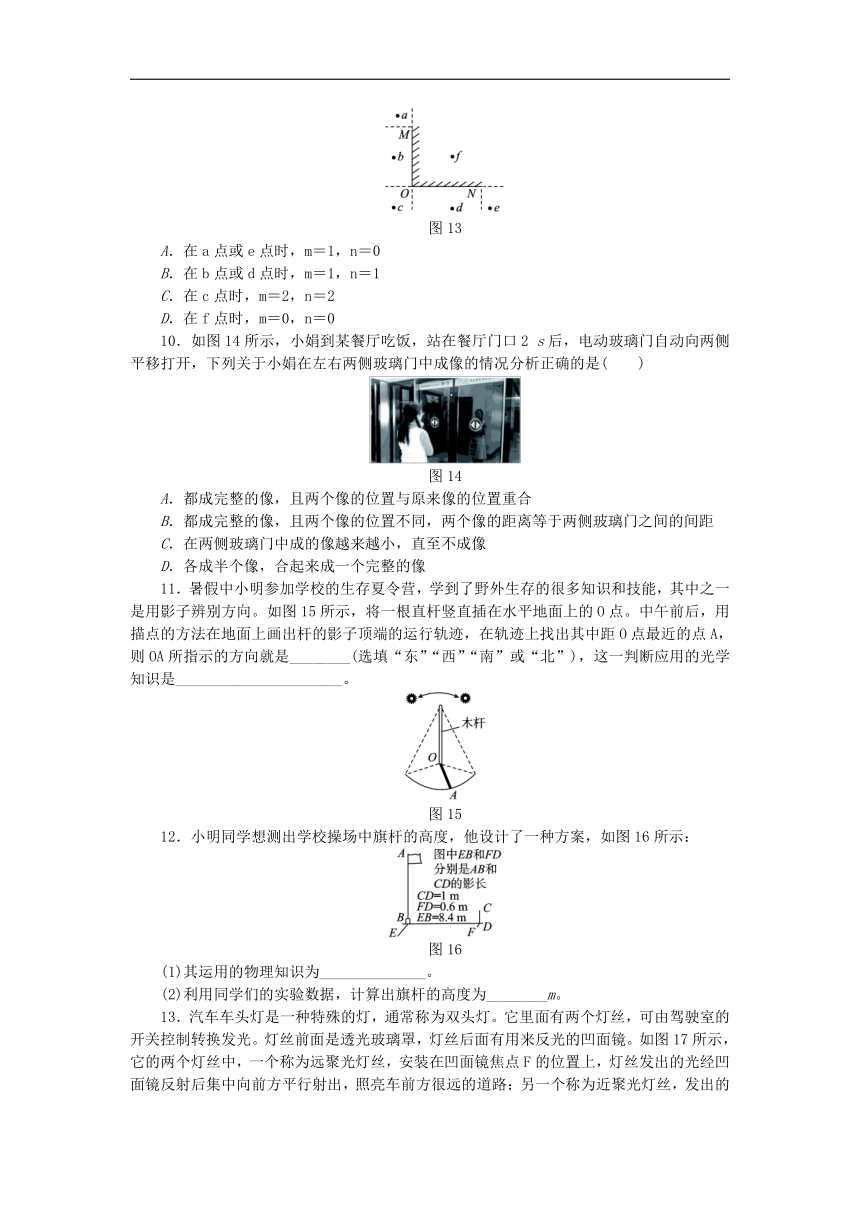

9．2017·宁波把两块厚度不计的平面镜OM、ON垂直黏合在一起，并竖立在地面上，俯视图如图13所示。当小科站立在某个位置时，他通过平面镜所成像的个数为m，看到自己完整像的个数为n。下列对小科在不同位置时，m、n值的分析，不符合实际的是(　　)
图13
A．在a点或e点时，m＝1，n＝0
B．在b点或d点时，m＝1，n＝1
C．在c点时，m＝2，n＝2
D．在f点时，m＝0，n＝0
10．如图14所示，小娟到某餐厅吃饭，站在餐厅门口2
s后，电动玻璃门自动向两侧平移打开，下列关于小娟在左右两侧玻璃门中成像的情况分析正确的是(　　)
图14
A．都成完整的像，且两个像的位置与原来像的位置重合
B．都成完整的像，且两个像的位置不同，两个像的距离等于两侧玻璃门之间的间距
C．在两侧玻璃门中成的像越来越小，直至不成像
D．各成半个像，合起来成一个完整的像
11．暑假中小明参加学校的生存夏令营，学到了野外生存的很多知识和技能，其中之一是用影子辨别方向。如图15所示，将一根直杆竖直插在水平地面上的O点。中午前后，用描点的方法在地面上画出杆的影子顶端的运行轨迹，在轨迹上找出其中距O点最近的点A，则OA所指示的方向就是________(选填“东”“西”“南”或“北”)，这一判断应用的光学知识是______________________。
图15
12．小明同学想测出学校操场中旗杆的高度，他设计了一种方案，如图16所示：
图16
(1)其运用的物理知识为______________。
(2)利用同学们的实验数据，计算出旗杆的高度为________m。
13．汽车车头灯是一种特殊的灯，通常称为双头灯。它里面有两个灯丝，可由驾驶室的开关控制转换发光。灯丝前面是透光玻璃罩，灯丝后面有用来反光的凹面镜。如图17所示，它的两个灯丝中，一个称为远聚光灯丝，安装在凹面镜焦点F的位置上，灯丝发出的光经凹面镜反射后集中向前方平行射出，照亮车前方很远的道路；另一个称为近聚光灯丝，发出的光经凹面镜反射后仅照亮车前不远的地方。请你就图中所示情形判断，近聚光灯丝应安装在位置________(选填“a”或“b”)
。
图17
14．如图18所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角且方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。
图18
(1)A点与光屏在水中所成的像是______
(选填“虚”或“实”)像。
(2)若A点与水面相距3
m，则A与它在水中的像A′之间的距离为__________m。
(3)若光斑B向右移动了0.5
m，说明水位______________(选填“上升”或“下降”)了__________cm。
15．如图19所示，平面镜MN上方有一个物体AB，要使人眼在镜前P点看不到物体在镜中所成的像，至少应将平面镜上的哪一部分遮住？要求：在图上留下作图痕迹，将镜面上要遮挡的部分用字母CD表示，并将CD描成粗线条。
图19
16．如图20所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点。图中已经画出了一个亮点M及其光路，请把另一个亮点N及其光路图画出来。
图20
17．小东与几位同学做手影游戏时发现，手影大小经常在改变，那么影子的大小与哪些因素有关呢？他们猜想：影子的大小可能与光源到物体的距离有关。他们借助如图21甲所示的实验装置，来探究影子高度与光源到物体距离的关系。实验中，把手电筒正对黑板擦由近及远先后放在距离黑板擦不同的位置，保持其他因素不变，分别测量影子在墙面上的高度。记录数据如下表：
图21
手电筒到黑板擦的距离L/cm
20
30
40
50
60
70
黑板擦影子高度H/cm
20
17
14.5
13.5
13
12.6
(1)影子的形成是由于________________，粗略分析数据他们发现：若保持其他因素不变，当手电筒由近处逐渐远离黑板擦时，影子的高度随之__________。
(2)为了进一步发现其中的规律，请你利用表中数据在图乙中绘制影子高度H随手电筒到黑板擦距离L变化的图象；根据你所画的图象，当手电筒到黑板擦的距离L＝45
cm时，影子的高度H大约是________cm。
(3)当手电筒距黑板擦较远时，观察图象的变化趋势发现，影子变小得________(选填“快”或“慢”)；当手电筒距离黑板擦足够远时，影子大小将________(选填“基本不变”“逐渐变大”或“逐渐变小”)
。
18．某同学用两个硬纸筒探究小孔成像，如图22所示。
图22
(1)小孔成像现象说明了光在__________中是沿直线传播的。
(2)请在图中作出发光体AB在屏上所成的像A′B′(要求标出A′、B′)。
(3)该同学发现发光体和小孔的位置固定后，屏离小孔越远，像就越大。他测出了不同距离时像的高度，并将实验结果填在了表格中，根据表中的数据可以得到的结论是：发光体和小孔的位置固定后，像的高度h与像到小孔的距离s成________(选填“正比”或“反比”)。
像到小孔的
距离s/cm
2.0
4.0
6.0
8.0
10.0
像的高度
h/cm
1.0
2.0
3.0
4.0
5.0
(4)如果用不透光的黑纸把圆形小孔蒙起一半，留一个半圆形小孔透光，控制其他条件不变，蒙起后与蒙起前比较像发生的变化有________。
19．小科同学在探究平面镜成像时像与物的关系时，选择两根完全相同的蜡烛、一块较厚的玻璃板M(P、Q两个面都可以作为平面镜使用)进行实验。
图23
[进行实验与收集证据]
他在桌面上铺一张大纸，竖立一块玻璃板；将蜡烛A放置在玻璃板的前面，点燃蜡烛A，然后将蜡烛B放置在玻璃板后面，如图23甲所示，进行实验。
小科按照图乙中的测量方法，多次改变蜡烛A的位置，认真测量并记录了对应数据：
实验序号
1
2
3
4
物距u/cm
4.2
5.0
6.8
10.0
像距v/cm
3.2
4.0
5.8
9.0
[分析与论证]
根据上述实验数据分析得出：像距小于物距。
[交流与评估]
这个结论与平面镜成像特点不符，主要是选择的蜡烛A所成的像到反射面的距离________(选填“正确”或“不正确”)；根据上面数据推算玻璃板的厚度为________cm。蜡烛A所成的像A′和A″之间的距离为________cm。
答案
1．D　2．C　3．BC　4．C　5．D　6．C　7．B　8．D　9．C
10．A　
11．北　
光沿直线传播　
12．(1)光在同种均匀介质中沿直线传播　(2)14
13．b　
14．(1)虚　(2)6　(3)下降　25
15．如图所示
16．如图所示
17．(1)光的直线传播　变小　(2)如图所示　14　(3)慢　基本不变
18．(1)同种均匀介质　(2)如图所示　(3)正比　
(4)亮度减弱
19．不正确　1　2
