人教版八年级物理第四章第三节《平面镜成像》课件21张ppt

(共21张PPT)
第四章第三节
平面镜成像
01
平面镜成像
平面镜成像

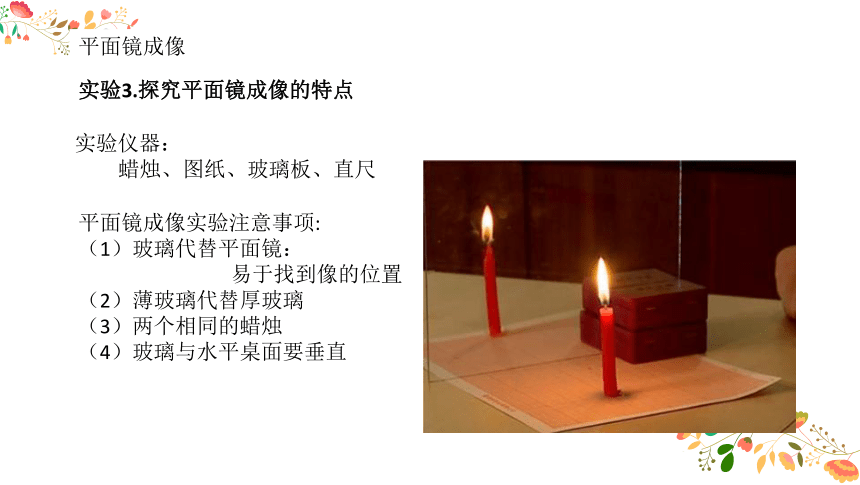

实验3.探究平面镜成像的特点
实验仪器：
蜡烛、图纸、玻璃板、直尺
平面镜成像实验注意事项:
（1）玻璃代替平面镜：
易于找到像的位置
（2）薄玻璃代替厚玻璃
（3）两个相同的蜡烛
（4）玻璃与水平桌面要垂直

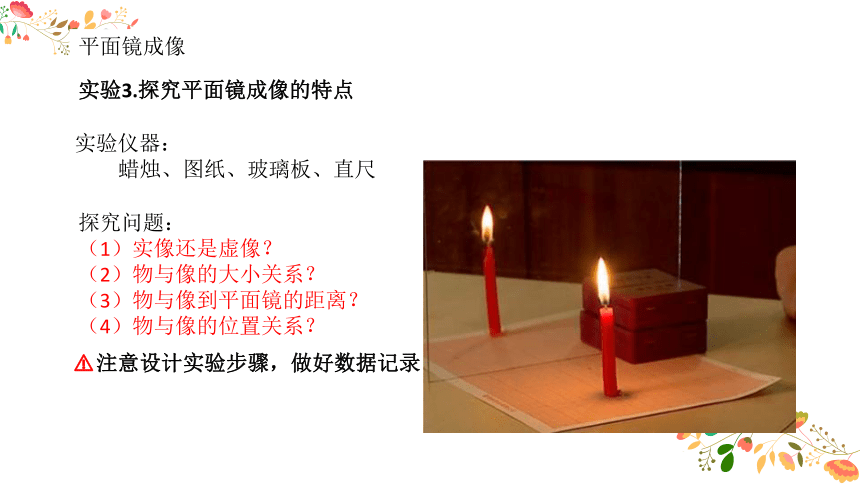

平面镜成像
实验3.探究平面镜成像的特点
实验仪器：
蜡烛、图纸、玻璃板、直尺
探究问题：
（1）实像还是虚像？
（2）物与像的大小关系？
（3）物与像到平面镜的距离？
（4）物与像的位置关系？
?注意设计实验步骤，做好数据记录

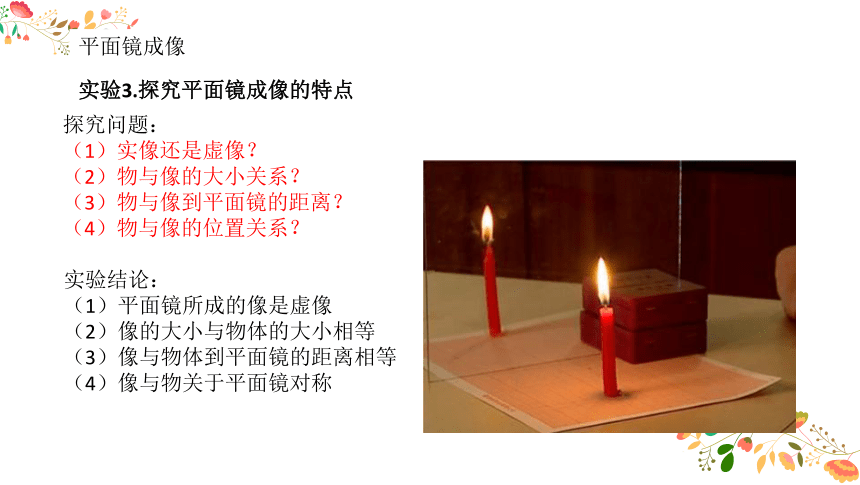

平面镜成像
实验3.探究平面镜成像的特点
探究问题：
（1）实像还是虚像？
（2）物与像的大小关系？
（3）物与像到平面镜的距离？
（4）物与像的位置关系？
实验结论：
（1）平面镜所成的像是虚像
（2）像的大小与物体的大小相等
（3）像与物体到平面镜的距离相等
（4）像与物关于平面镜对称
平面镜成像

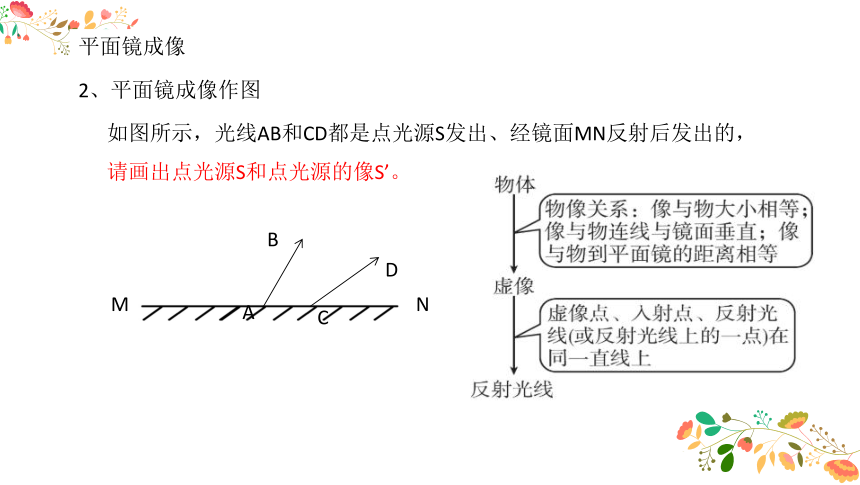

2、平面镜成像作图
如图所示，光线AB和CD都是点光源S发出、经镜面MN反射后发出的，请画出点光源S和点光源的像S’。
A
C
B
D
M
N

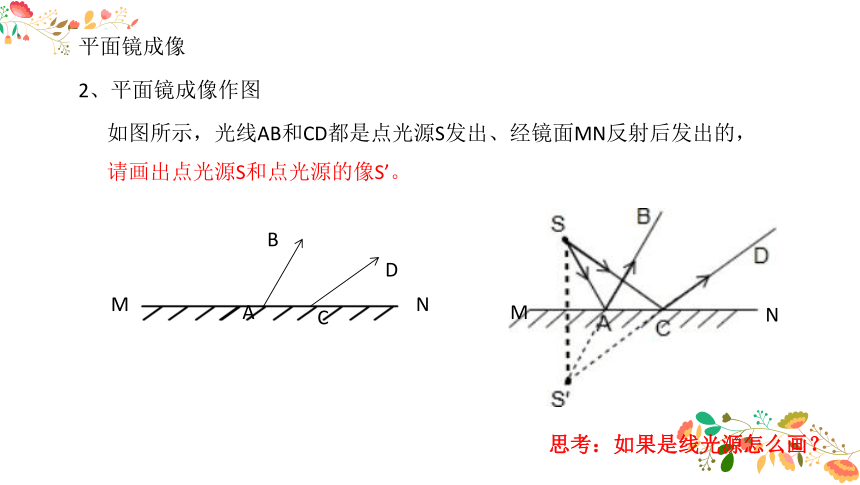

平面镜成像
2、平面镜成像作图
如图所示，光线AB和CD都是点光源S发出、经镜面MN反射后发出的，请画出点光源S和点光源的像S’。
A
C
B
D
M
N
M
N
思考：如果是线光源怎么画？

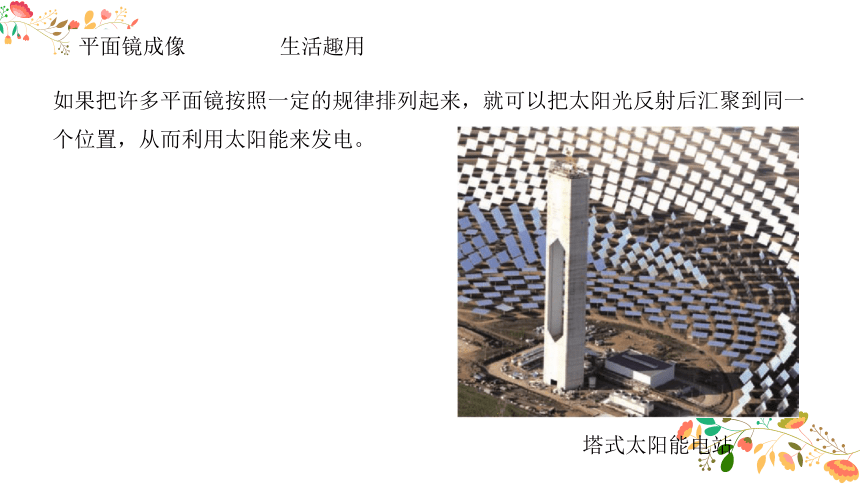

平面镜成像
生活趣用
如果把许多平面镜按照一定的规律排列起来，就可以把太阳光反射后汇聚到同一个位置，从而利用太阳能来发电。
塔式太阳能电站

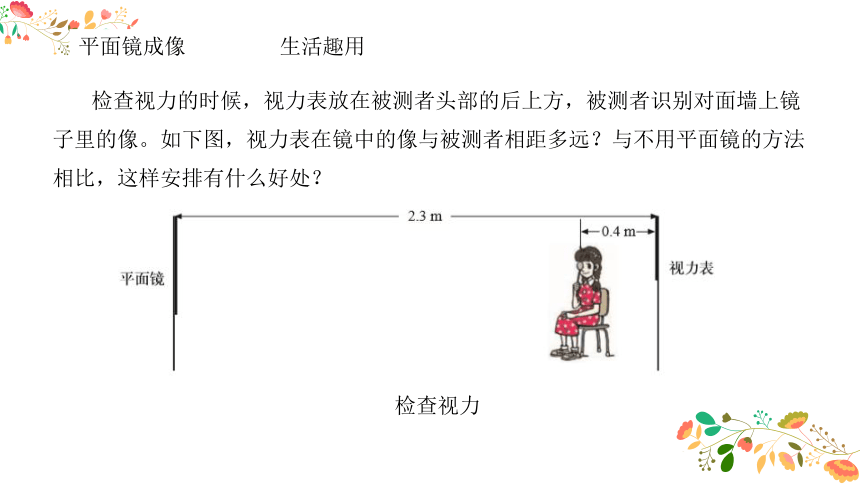

平面镜成像
生活趣用
检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。如下图，视力表在镜中的像与被测者相距多远？与不用平面镜的方法相比，这样安排有什么好处？
检查视力
平面镜成像
生活趣用
除了平面镜外，生活中也常见到凸面镜和凹面镜，它们统称球面镜。餐具中的不
锈钢勺子，它的里外两面就相当于凹面镜和凸面镜。
平面镜成像
例1.身高1.6米的同学站在学校的平面镜前1米的地方，他在镜中的像到镜面的距离__________；当他向镜面移近0.5米时，人与像之间的距是_________。像的高度是__________。
平面镜成像
例2．小丑在平面镜中的像，图中正确的是（
）
牛刀小试
1.
入射光线与镜面的夹角为50°，若使反射角变为30°，则（
）
A．入射光线和平面镜夹角为30°
B．反射光线与入射光线的夹角为100°
C．反射光线与入射光线的夹角为80°
D．入射光线与镜面的夹角为60°
牛刀小试
2.
当站在平面镜前的人逐渐远离平面镜时，他在平面镜中的（
）
A．像变小，像到平面镜的距离变大
B．像变小，像到平面镜的距离不变
C．像大小不变，像到镜面距离变小
D．像大小不变，像到镜面距离变大
牛刀小试
3.教室内用来放映投影片的银幕，表面是白色且粗糙的，其的是（
）
A．不反射光
B．能折射光
C．发生漫反射
D．发生镜面发射
牛刀小试
4．雨后天晴的夜晚，为了不踩到地上的积水，下面判断正确的是(
)。
A．迎着月光走，地上暗处是水，背着月光走，地上发亮处是水
B．迎着月光走，地上发亮处是水，背着月光走，地上暗处是水
C．迎着月光或背着月光走，都是地上发亮处是水
D．迎着月光或背着月光走，都是地上暗处是水
牛刀小试
5．关于光现象，下面说法正确的是（
）
A．开凿大山隧道时，用激光引导掘进方向是运用光的直线传播道理
B．当物体表面发生漫反射时，光线射向四面八方，不遵守光的反射定律
C．渔民叉鱼时，将鱼叉对准看到的“鱼”叉去可以叉到鱼
D．太阳光是由红、黄、蓝三种色光组成的
牛刀小试
6.在研究平面镜成像特点时，杜老师利用一块薄玻璃板代替平面镜，同时使用
两根完全相同的蜡烛和一把刻度尺实验
⑴采用薄玻璃板作为平面镜，是为了能确定_______，以便比较______________
⑵使用完全相同蜡烛的目的是_____________
⑶使用刻度尺的目的是__________
⑷在蜡烛B的同一侧，该同学通过玻璃板看到了蜡烛B的两个像，原因是
__________
⑸做了一定调整后，在确定像的位置时，同学手中的蜡烛无论在桌面上如何
移动，都不能与玻璃板后的像重合，原因是___________
⑹如何确定像是实像还是虚像______________
牛刀小试
7.照镜子时候，为了让脸部在镜子中的像更清晰点，打光应该冲着脸还是冲着镜子？自己动手做下，并思考其中道理？
牛刀小试
8.从室内看窗户上的玻璃，白天看到的是室内场景还是室外？晚上呢？
牛刀小试
8.从室内看窗户上的玻璃，白天看到的是室内场景还是室外？晚上呢？
是你还是我
