第五章第三节
凸透镜成像的规律
初二暑期物理预习班
目
录
CONTENTS
01
凸透镜成像规律

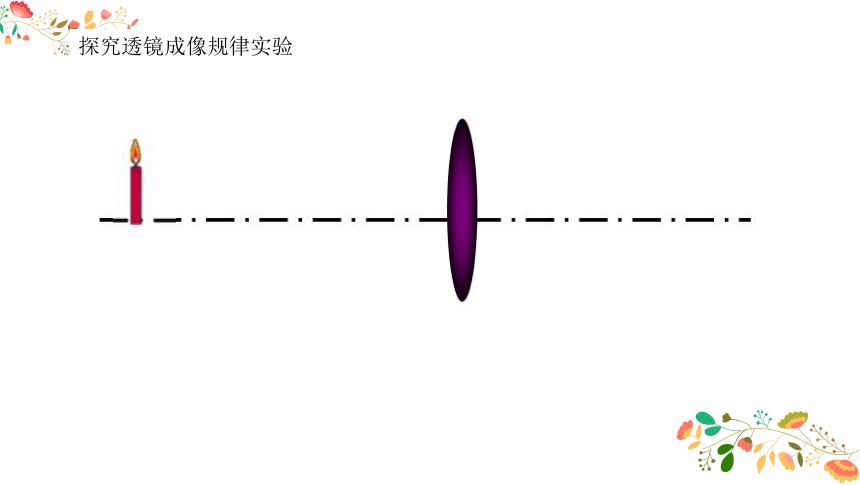

探究透镜成像规律实验
透镜成像规律
1.U>2f
成像规律：
①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。
透镜成像规律

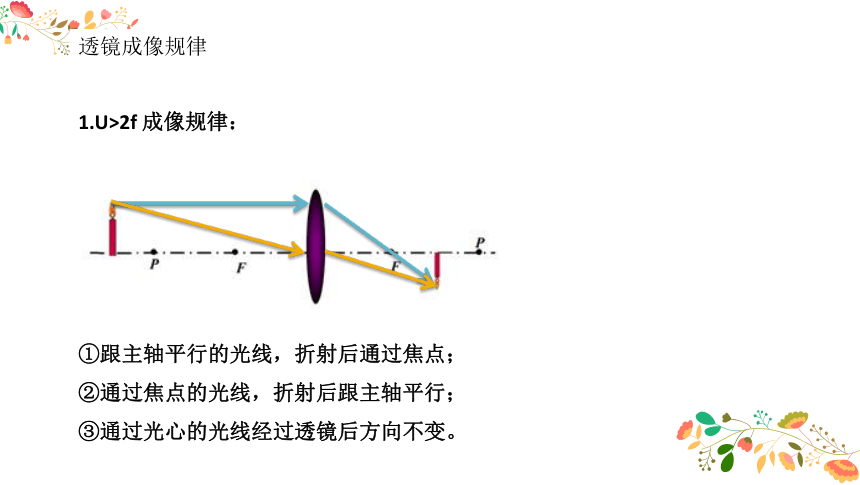

U>2f
成像规律：

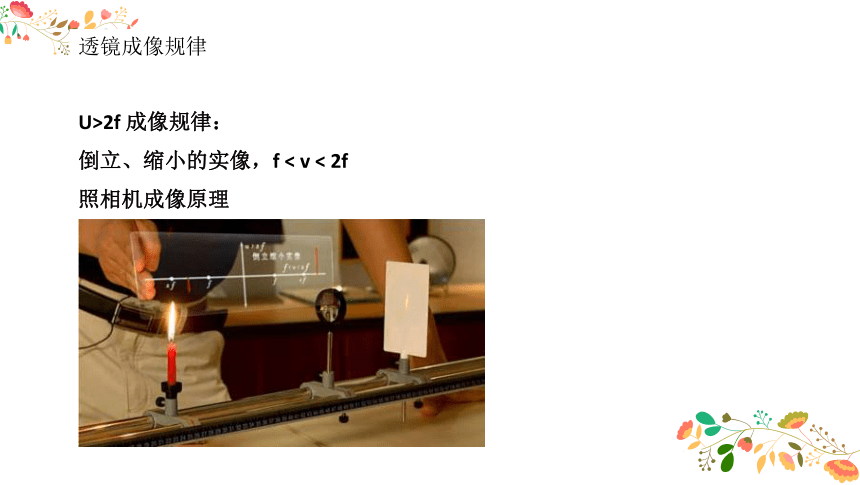

倒立、缩小的实像，f
<
v
<
2f
照相机成像原理
透镜成像规律
2.U＝2f
成像规律：
①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。
透镜成像规律
U＝2f

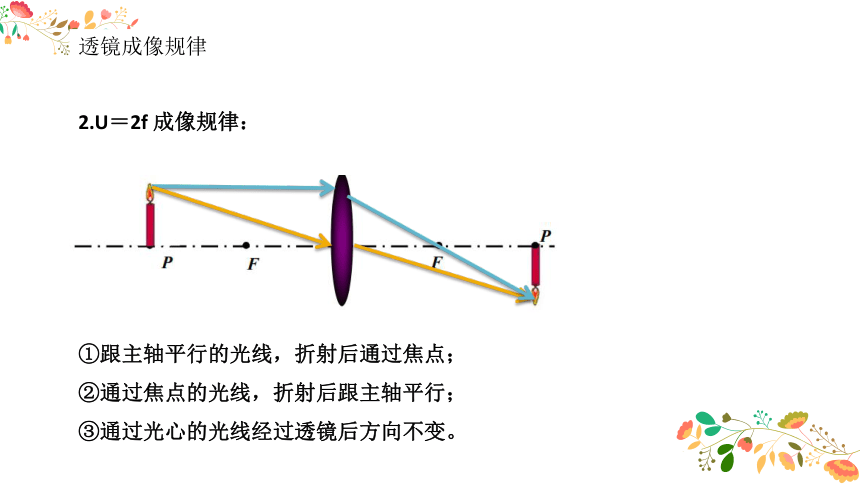

成像规律：

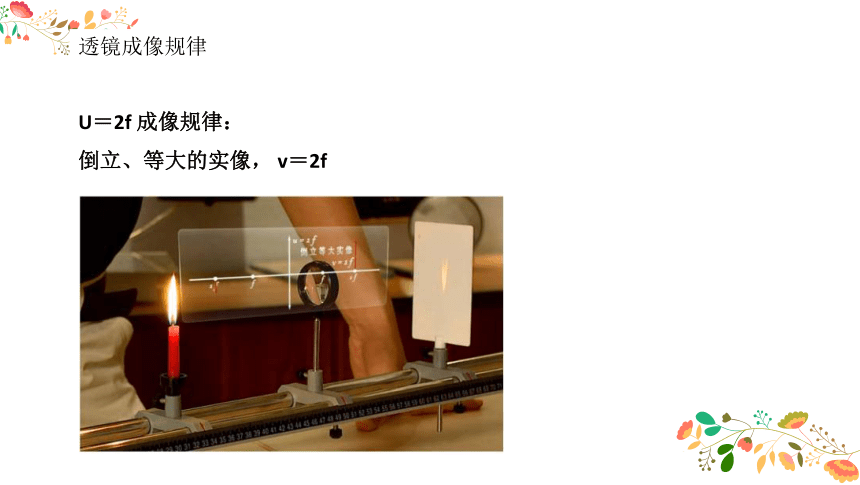

倒立、等大的实像，
v＝2f
透镜成像规律
3.2f>u>f
成像规律
①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。
透镜成像规律
2f>u>f

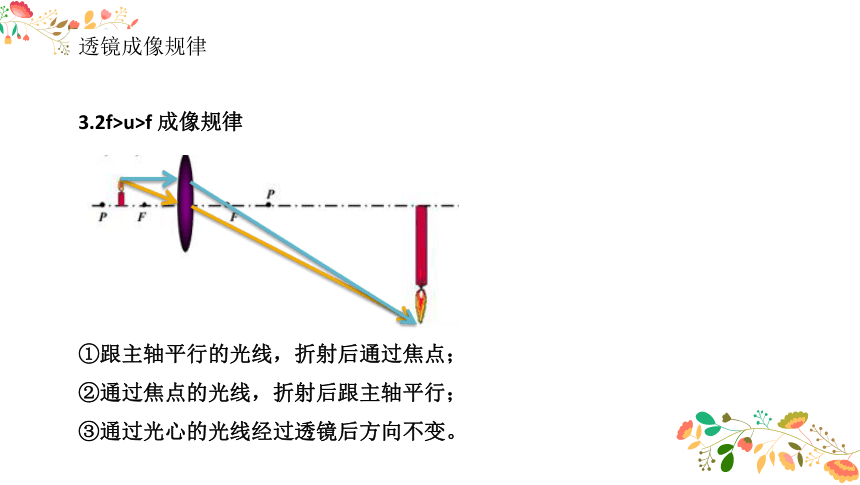

成像规律：

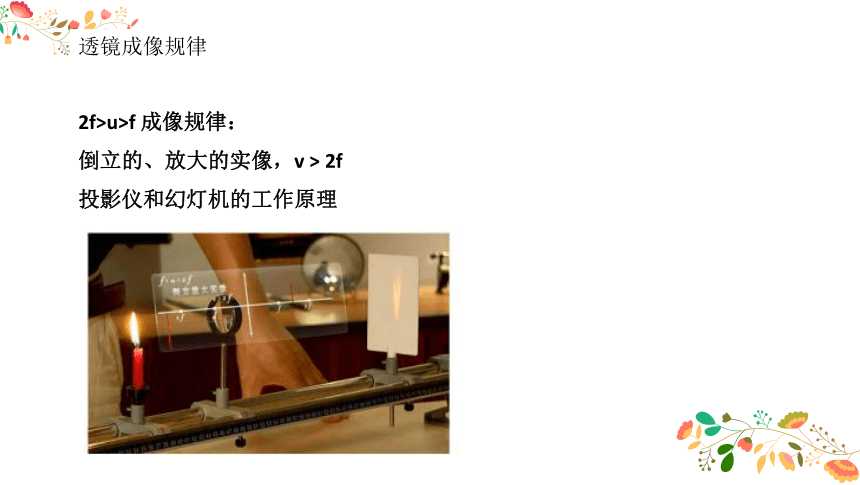

倒立的、放大的实像，v
>
2f
投影仪和幻灯机的工作原理
透镜成像规律
4.U＝f
成像规律：
①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。
透镜成像规律
U＝f
成像规律：不成像
透镜成像规律
5.U成像规律：
①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。
透镜成像规律
U正立的、放大的虚像
放大镜的原理
总结：凸透镜成像规律
f
<
v
<
2f
倒立
缩小
实像
v＝2f
倒立
等大
实像
v
>
2f
倒立
放大
实像
/
不能确定
正立
放大
虚像
/
/
/
照相机
/
投影仪
探照灯
放大镜
练习
【例1】如图所示，凸透镜的焦距为8cm，当物体AB放在该凸透镜主轴上距离凸透镜12cm的位置，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到
(
)
A．倒立放大的实像
B．倒立缩小的实像
C．正立放大的实像
D．正立放大的虚像
f=8cm
U=12cm
fA
f
2f
练习
【例2】普通照相机的镜头相当于一个_____透镜，一架普通照相机镜头的焦距为40cm，当被拍照的人到镜头的距离大于_____cm时，底片上会得到一个倒立、缩小的_____像(选填：实或虚)。
【例3】用照相机拍照时，被拍摄景物到镜头的距离(
)
A．小于焦距
B．在1倍焦距和2倍焦距之间
C．大于2倍焦距
D．以上说法都不对
凸
80
实
C
练习题
1．在下列虚线处填上适当的透镜。
2.有一块透镜，不知道是凸透镜还是凹透镜，请你设计两种方法进行辨别(不要用手触摸镜面)。
练习题
3.关于透镜，下列说法正确的是(
)
A．凸透镜对光有发散作用
B．凸透镜有一个焦点
C．凹透镜没有焦点
D．凹透镜对光有发散作用
D
练习题
4.如图所示，凸透镜的焦距为15cm，当物体AB放在该凸透镜主轴上距离凸透镜29cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个
(
)
A．倒立放大的实像
B．倒立缩小的实像
C．正立放大的实像
D．正立放大的虚像
A
练习题
5.如图所示，凸透镜的焦距为7cm，当物体AB放在该凸透镜主轴上距离凸透镜21cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个
(
)
A．倒立放大的实像
B．倒立缩小的实像
C．正立放大的实像
D．正立放大的虚像
B
练习题
6.如图所示，凸透镜的焦距为18cm，当物体AB放在该凸透镜主轴上距离凸透镜10cm的位置处时，成
(
)
A．倒立放大的实像
B．倒立缩小的实像
C．正立放大的实像
D．正立放大的虚像
D
练习题
7.用照相机照相时，物体在胶卷上形成(
)
A．缩小的倒立实像
B．放大的正立实像
C．缩小的正立实像
D．缩小的倒立虚像
8．如图所示，是“研究凸透镜成像”实验的原理图，若在光屏上(光屏未画出)能得到清晰放大的烛焰实像，则蜡烛可能置于透镜左边a、b、c、d四点中的_______点上，此成像特点可应用在__________上。
A
a
照相机
练习题
9．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成(
)
A．照相机
B．幻灯机
C．放大镜
D．潜望镜
10．将蜡烛放在距离凸透镜30cm的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是(
)
A．20cm
B．15cm
C．10cm
D．5cm
B
CD
