第五章第一节
透镜
初二暑期物理预习班
目
录
CONTENTS
01
透镜及生活中的透镜
02
三棱镜、凹面镜、凸面镜
01
透镜及
生活中的透镜

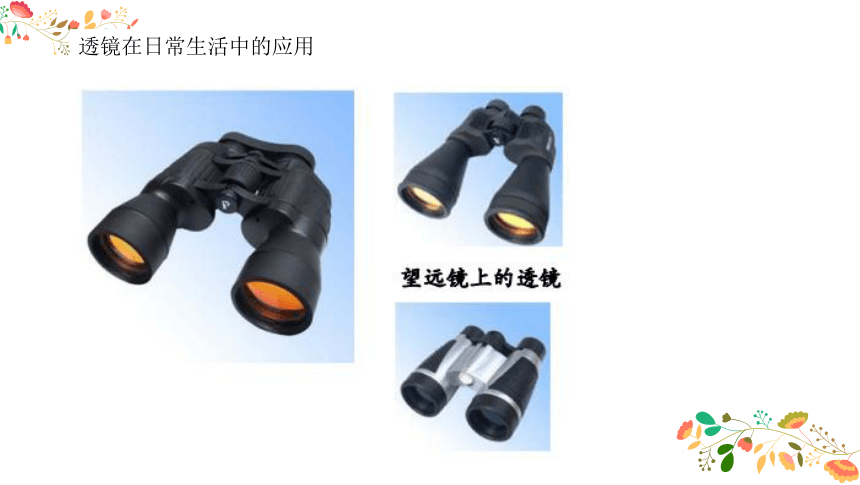

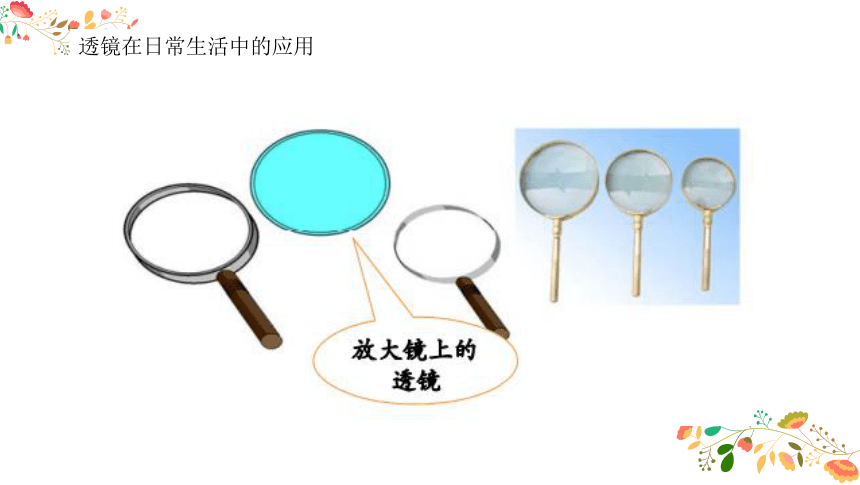

透镜在日常生活中的应用

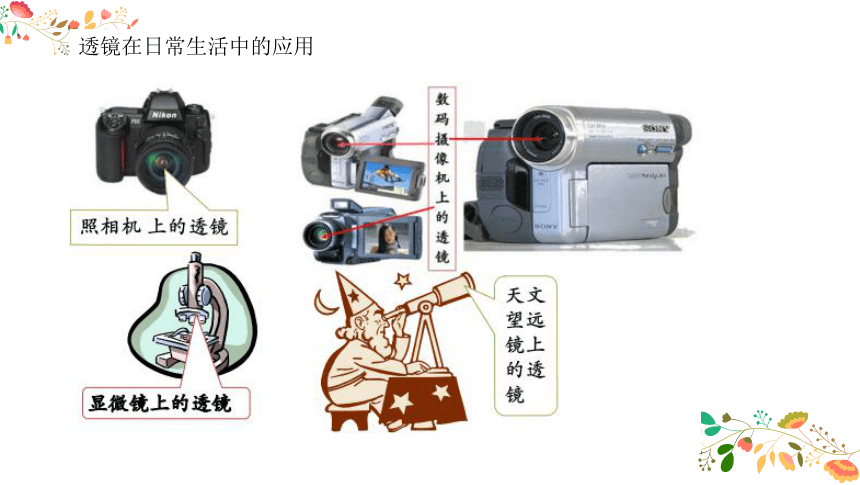

透镜在日常生活中的应用

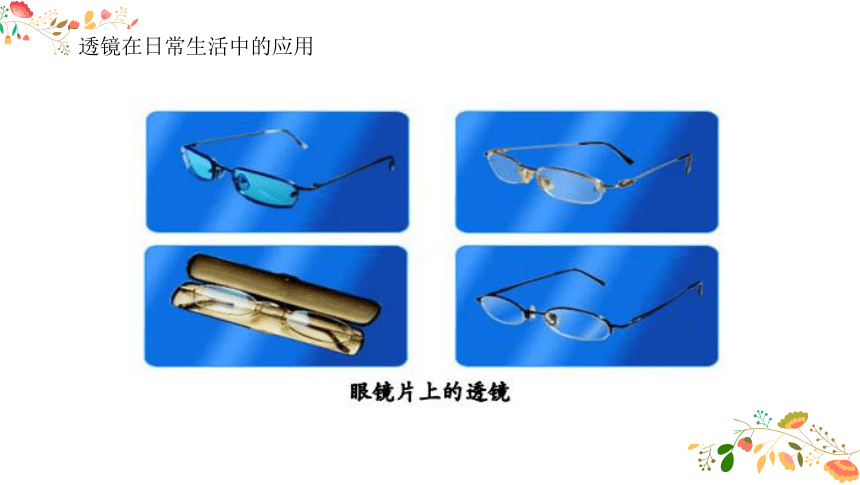

透镜在日常生活中的应用
透镜在日常生活中的应用

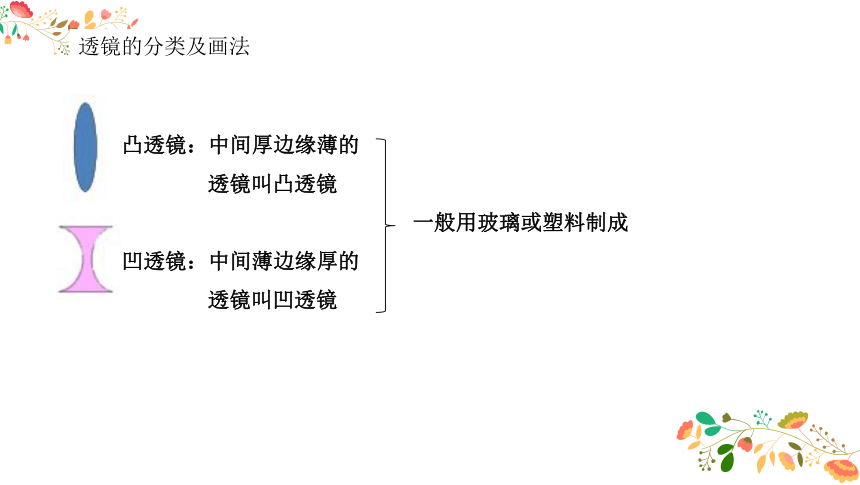

透镜的分类及画法
凸透镜：中间厚边缘薄的
透镜叫凸透镜
一般用玻璃或塑料制成
凹透镜：中间薄边缘厚的
透镜叫凹透镜

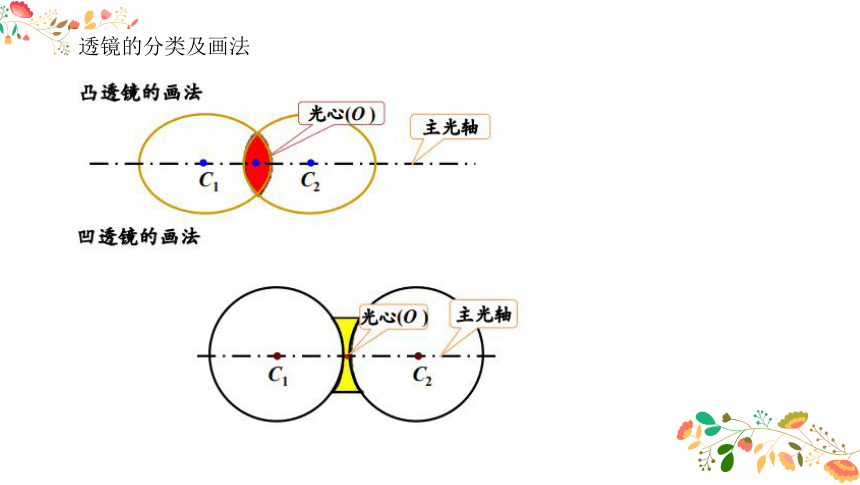

透镜的分类及画法
透镜对光线的作用
透镜对光线的作用
透镜对光线的作用
透镜的基本概念
1．凸透镜的焦点
⑴平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，
这个点叫做凸透镜的焦点(F)。
⑵凸透镜有两个实焦点。
透镜的基本概念
2．凸透镜的焦距
⑴焦点到凸透镜光心的距离叫做焦距(
f
)。
⑵两边的焦距相等。
透镜的基本概念
3．凹透镜的焦点
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于
主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
三条特殊光线
⑴通过光心的光线传播方向不改变。
⑵平行于主光轴的光线经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
⑶经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出
。
练习题
【例1】完成下列光路图。
【例2】完成下列光路图。
02
三棱镜、凹面镜、凸面镜
三棱镜
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
三棱镜
凸透镜是三棱镜的组合
三棱镜
凹透镜是三棱镜的组合
凹面镜和凸面镜
1．凸面镜对光线有
作用
物体在凸面镜中成缩小的虚像。
利用凸面镜可以观察到更大的范围。
应用：汽车观后镜
弯道观察镜
发散
凹面镜和凸面镜
2．凹面镜对光线有
作用
可以把平行的光会聚在一点上
可以把焦点处发出的光变成平行光
应用：
太阳灶，手电筒，汽车灯，探照灯的反光装置
会聚
