人教版九年级物理全第十八章 电功率第1节 电能 电功 课件(共29张PPT)

(共29张PPT)
电能　电功
第十八章
第一节

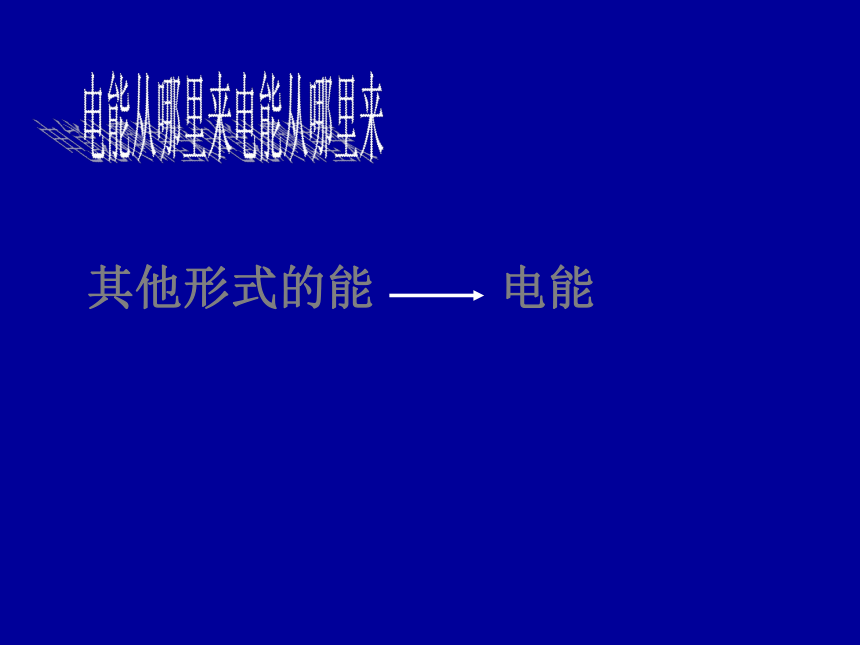

电能从哪里来
电能从哪里来
其他形式的能
电能
电能从哪里来
光
能
机械能
光能
声能
内能机械能
机械能
内能
其他形式的能
电能
其他形式的能
电能的利用
电能的单位：
度
kw·h
1
=
1
J
=3.6×106

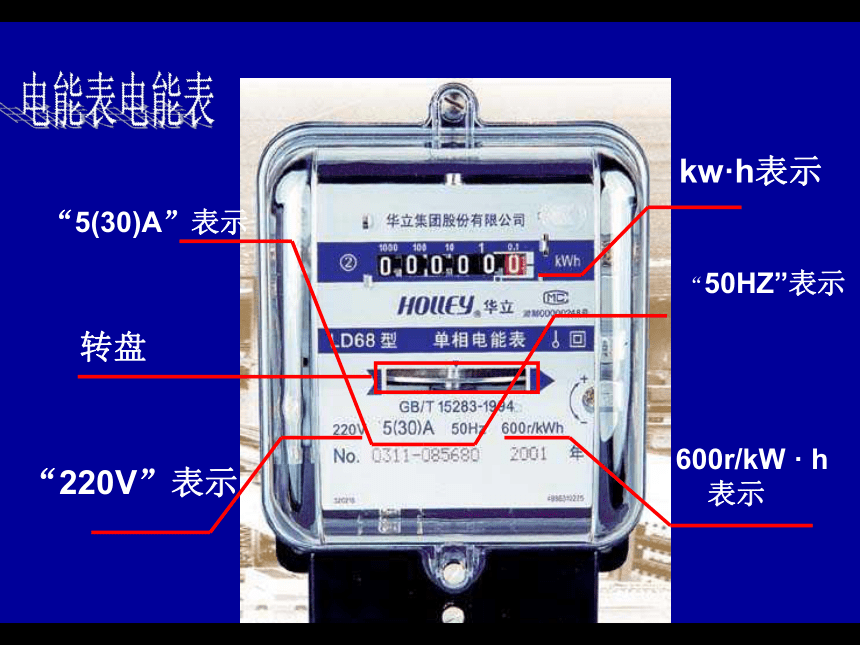

电能的计量
“220V”表示
600r/kW
·
h
表示
“5(30)A”表示
“50HZ”表示
kw·h表示
转盘
电能表
例：小明家2005年10月底与11月底电能表的示数如图所示，请计算，小明家11月份消耗多少电能？若1kw·h电费为0.52元，应付多少电费？
解：W=4374.4度-
4267.8度=106.6度
106.6度×0.52元/度=55.43元
试一试
例：某家的电能表铭牌上标“3000r/kW·h”的字样，在一段时间里观察到他家的表盘转过了75转，问他家这段时间用了多少焦耳电能？
9×104J
IC卡式电能表
分时计量电能表
各种电能表
电车行驶０．８５km
洗衣机工作２．７小时
电脑工作５小时
一度电的作用
电饭锅工作1小时
电风扇工作10小时
40W的白炽灯
工作25个小时
一度电的作用
电能转化为其它形式能的过程也就是电流做功的过程
用电器消耗了多少电能
电流就做了多少功
就有多少电能转化成其他形式的能
电功：电流所做的功
用
W表示
电流通过电饭锅做功1000J
1000J
1000J
内能
电流做功1000J=消耗电能1000J
电能
猜想一下
影响电流做功多少的因素都有哪些？
电流(I)
电压(U)
时间(t)
W
=
U
I
t
V
A
s
J
解：由电功的公式得
W=UIt
=220V×
0.35A×
1800s
=1.386×105J
例题：
一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电30min消耗了多少电能？
电能表
技术参数的含义
电流所做的功
W=UIt
计算公式：
电功
作用
单位：
J
kW·h
1
3.6×106J
=
定义：
测量工具
你学到了什么？
1、在国际单位制中，电能的单位是
简称
，符号是
；生活中常用的电能单位是
,学名是
符号
焦耳
焦
J
度
千瓦时
KW·h
2、
5.4×107
J＝
KW·h
15
大显身手
3、下列电器设备中，做功时依靠电能转变为
内能的是：（
）
A、电动机
B、电暖气
C、电风扇
D、电视机
B
大显身手
4、关于电能表的叙述说法错误的是
（
）
A、测量消耗多少电能的仪表
B、测量通过电流大小的仪表
C、测量电流做功多少的仪表
D、测量电能转化为多少其他形式能的仪表
B
大显身手
5.一电能表标有1200r/kW·h，将某用电器单独接在该表上.当用电器工作4min后，电能表转盘转过60r.用
电器电压为220V，求通过该用电器的电流？
解：
W
=
60r
1200r/kW·h
=
kW·h
=
=
×3.6×106J
1.8×105J
I
=
Ut
=
220V×240s
≈
3.4A
W
1.8×105J
0.05
0.05
6.有一辆电动自行车，其蓄电池上标明电压为48V，容量为10A?h，它充满电后大约储存了多少电能？
解：由电功的公式得
W=UIt
=48V×
10A×
3600s
=1.728×106J
有一只节能灯接在220V的家庭电路中，通过它的电流为0.09A，计算这只灯使用5h用电多少千瓦时。
拓展
　　小丽想测量自己家的电视机10min消耗的电能，她亲自做了一次实验。她首先观察到自己家的电能表的表头有“600Revs/(kW·h)”的字样，然后，她把家里的所有用电器都断开，只让电视机单独工作，此时她观察电能表转盘10min转过了20转，你知道电视机10min内消耗的电能吗？
例
一电能表表盘上表标“1200r/(kW·h)”，将某用电器单独接在该表上.当用电器工作4min后，电能表转盘转过60r.则该用电器消耗电能多少焦？
W
=
60r
1200r/(kW·h)
=
kW·h
=
=
×3.6×106J
1.8×105J
0.05
0.05
