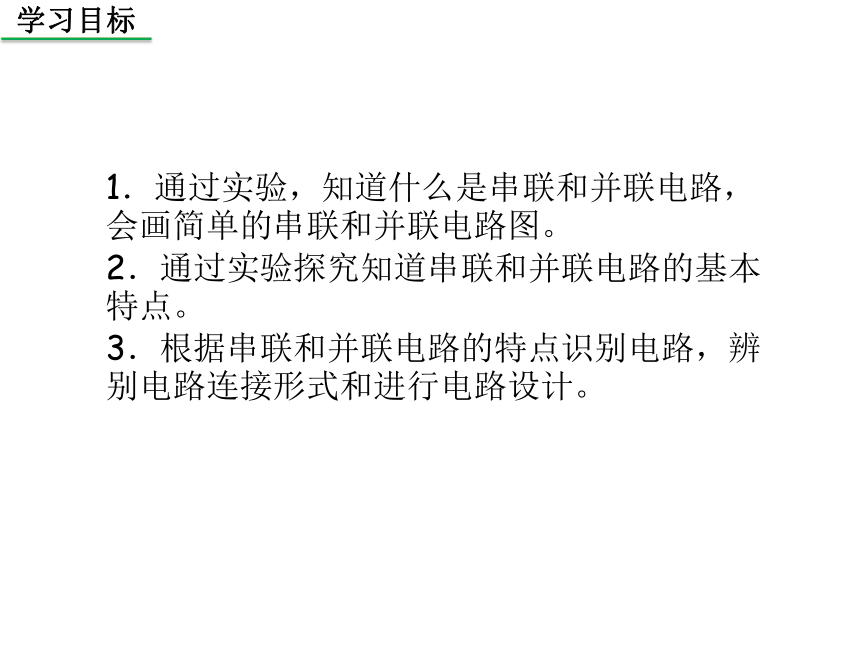

学习目标
1．通过实验，知道什么是串联和并联电路，会画简单的串联和并联电路图。
2．通过实验探究知道串联和并联电路的基本特点。
3．根据串联和并联电路的特点识别电路，辨别电路连接形式和进行电路设计。
1.串联电路
（1）定义：由电路元件首尾__________组成的电路.
（2）串联电路图如_____图.（选填“甲”或“乙”）
（3）串联电路中开关控制整个电路的通断；各用电器之间_____（选填“有”或“无”）影响.
2.并联电路
（1）定义：由用电器__________组成的电路.
（2）并联电路图如_____图.（选填“甲”或“乙”）
（3）在并联电路中，电流有多条分支，干路开关控制整个电路，支路开关控制其所在的支路；各用电器之间_____（选填“有”或“无”）影响.
甲
有
顺次连接
并列连接
乙
无

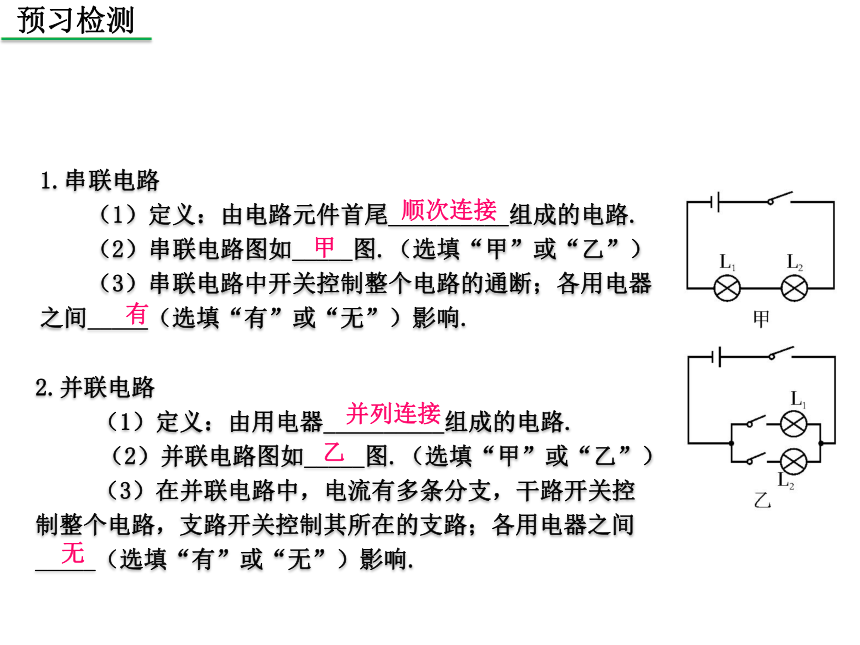

预习检测

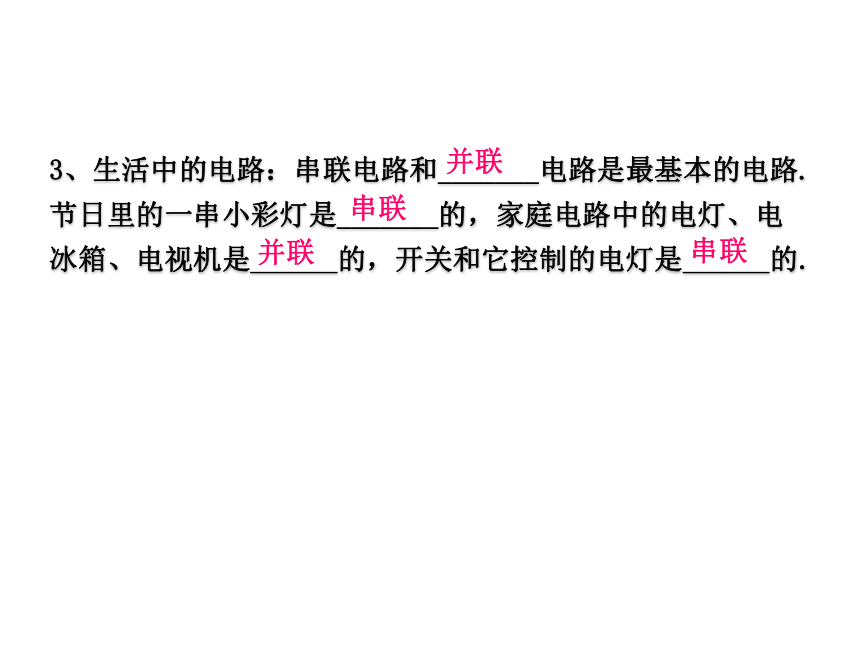

3、生活中的电路：串联电路和_______电路是最基本的电路.节日里的一串小彩灯是_______的，家庭电路中的电灯、电冰箱、电视机是______的，开关和它控制的电灯是______的.
并联
串联
并联
串联
在我的房间里需要安装吊灯和壁灯,电路应当怎样连接呢?
导入新知
回顾

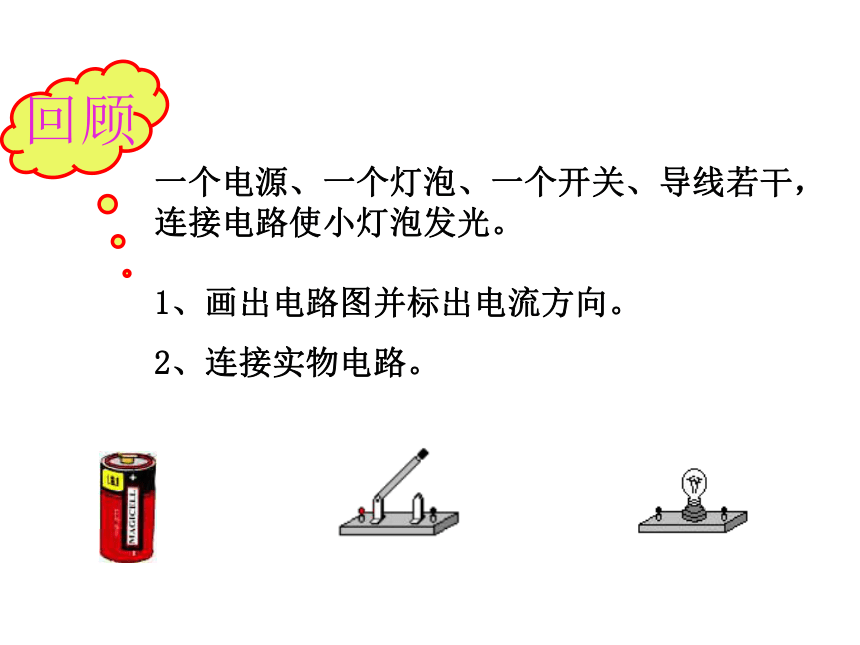

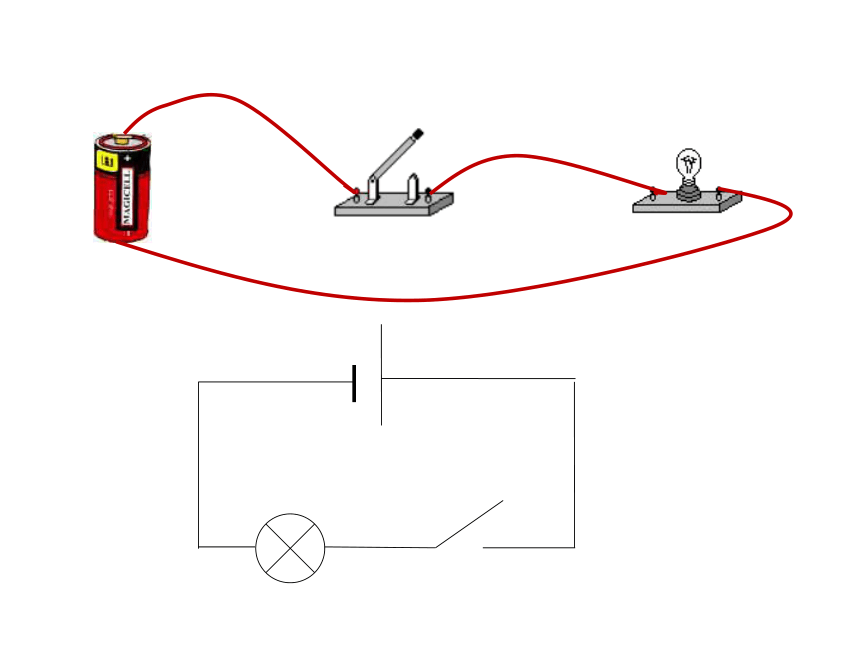

一个电源、一个灯泡、一个开关、导线若干，连接电路使小灯泡发光。
1、画出电路图并标出电流方向。
2、连接实物电路。

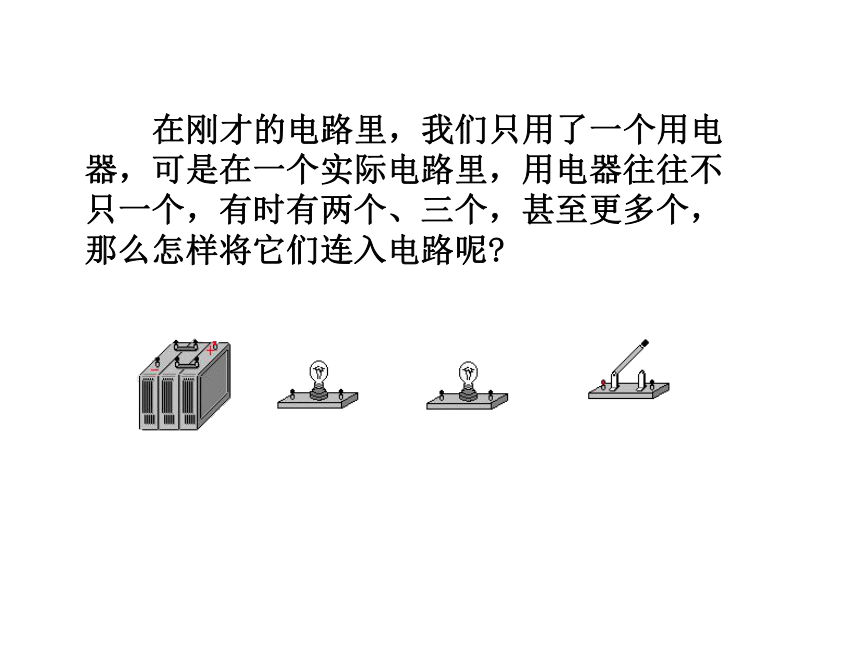

在刚才的电路里，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时有两个、三个，甚至更多个，那么怎样将它们连入电路呢?

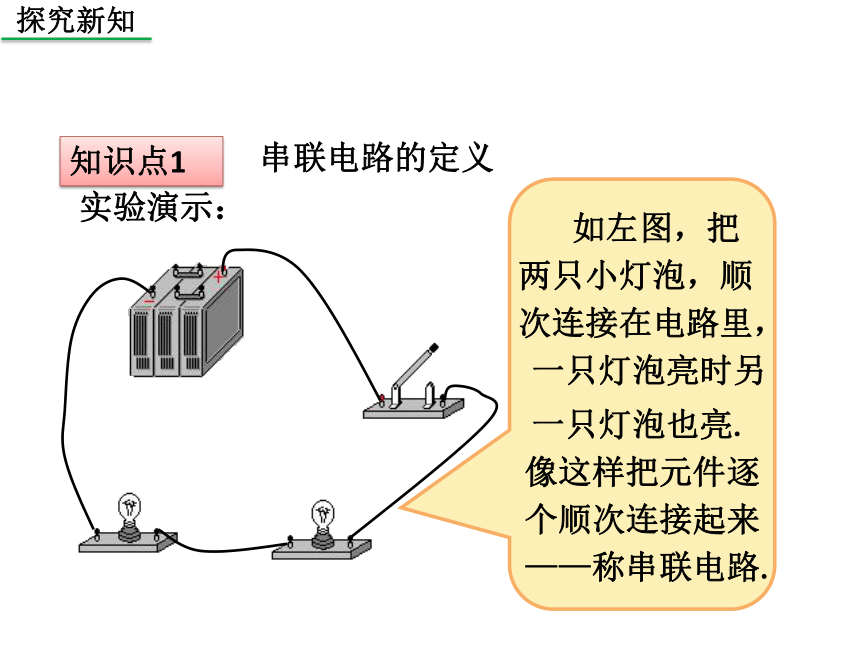

串联电路的定义
如左图，把
两只小灯泡，顺
次连接在电路里，
一只灯泡亮时另
一只灯泡也亮.
像这样把元件逐
个顺次连接起来
——称串联电路.
实验演示：
知识点1
探究新知
串联电路

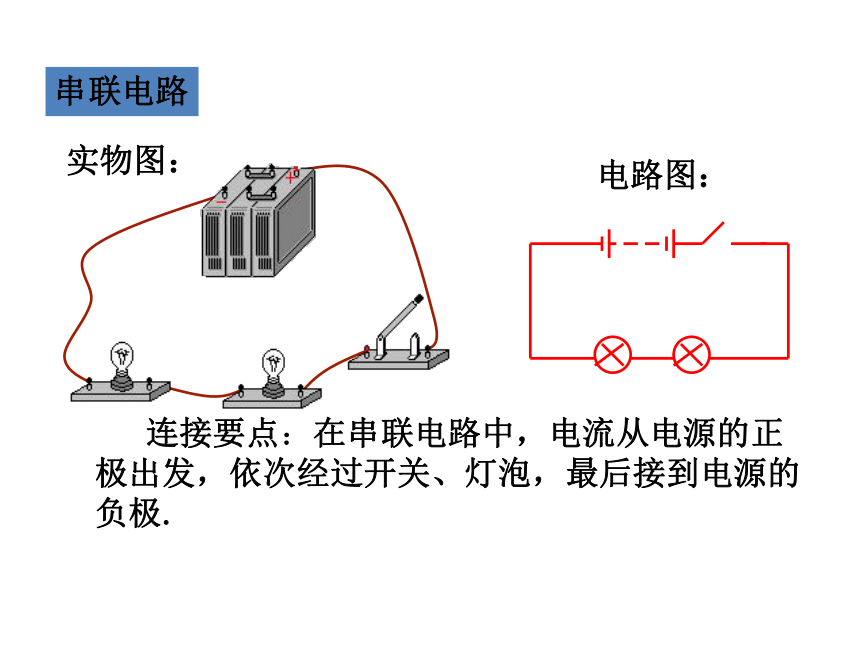

连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极.
实物图：
电路图：
串联电路特点

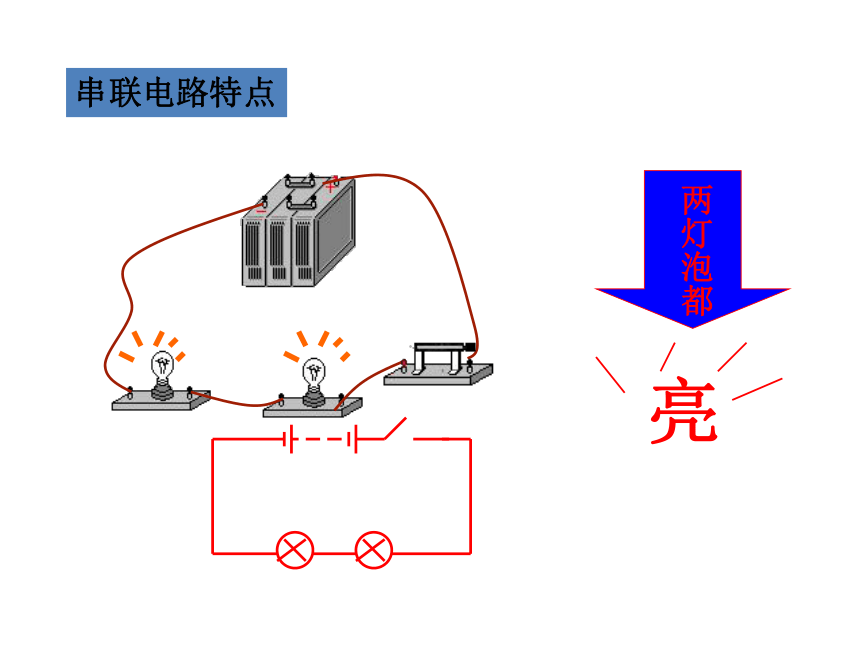

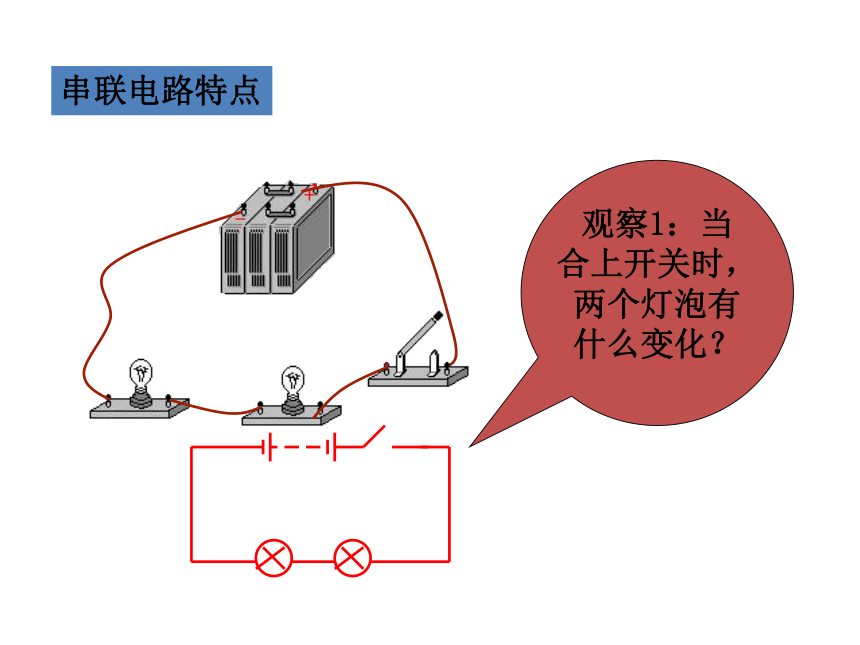

观察1：当合上开关时，两个灯泡有什么变化？
两灯泡都
亮
串联电路特点
观察2：当调换开关
S
的位置时，两个灯泡有什么变化？
串联电路特点
调换开
关位置
后，两
灯都
亮
串联电路特点
串联电路知识结构方框图
串
联
电
路
连接特点
工作特点
开关的
控制特点
依次逐个相连，无分支.
各用电器工作有关联：
任意一个用电器不工
作，其他用电器均停
止工作.
一只开关可控制各用
电器工作，且与开关
的位置无关.
S
S1
S2
L1
L2
如左图：把两只灯泡并列地接在电路中，并各自安装一个开关.像这样把元件并列地连接起来的电路，称并联电路.
并联电路
实验演示：
知识点2
L2
L1
S
干路
L1支路
L2支路
干路
L1支路
L2支路
L1
S
L2
观察：
当断开S2，合上S、S1时，灯泡L1、L2
有什么变化？
S
S1
S2
L1
L2
并联电路的特点
S
S1
S2
L1
L2
灯
泡
L1
亮
灯
泡
L2
不
亮
并联电路的特点
S
S1
S2
L1
L2
再观察：
当断开开关
S1，合上开关S、S2时，灯泡L1、
L2的变化？
并联电路的特点
S
S1
S2
L1
L2
灯
泡
L1
不
亮
灯
泡
L2
亮
并联电路的特点
接在干路上的开关,控制全部的用电器,接在支路上的开关,
控制支路上的用电器.
并联电路的特点
L1
L2
S
干路
支路
并联电路知识结构方框图
工作特点
并联电路
连接特点
开关的
控制特点
各用电器（包括跟用电
器相连的开关）各自接
在电路两点之间.
某一条支路断开时，其
他支路上的用电器照常
工作.
干路上的开关可以控制
所有用电器，而支路上
的开关只能控制所在支
路上的用电器.
头、尾：电流流进的即为头，流出即为尾。
头尾相连，逐个顺次连接
头头相连，并列连接在两点之间
L1
L2
L1
L2
头
尾
头
尾
头
尾
头
尾
设计电路图
连
接
特
点
串联
电路
并联
电路
串、并联电路区别
电路
电路图
连接特点
电流路径
开关的作用
用电器工作情况
串联
首尾相连
只有一条通路
控制所有用电器
互相影响
并联
首尾相连尾尾相连
若干条通路
干路开关控制所有用电器，支路开关只控制它所在支路用电器
互不影响
L1
L2
S
L1
L2
S
串、并联电路区别
　　思考手电筒的构造及其电路的组成。
知识点3
生活中的电路
你能说出在日常生活中，一些用电器的连接方式吗？
分成两大组说一说，比一比。
问：
你家中的电灯和洗衣机是怎么连接的？
答：
并联.
因为电灯亮时，洗衣机不一定工作.
问：
教室中的日光灯是如何连接的？
答：
并联.
因为一盏灯不亮时，其余的灯仍正常发光.
问：
街道上的路灯之间是如何连接的？
答：
并联.
因为有一路灯不亮，其余的路灯仍然亮着.
问：
节日彩灯中两串彩灯是怎么连接的？
答：
并联.
因为一串彩灯亮的时候另一串却不亮.
问：
在一串节日彩灯中的各灯是怎么连接的？
答：
串联.
因为它们同时亮，同时灭.
反驳：
在并联电路中，也有可能所有的灯同时亮同时灭.可以认为串联和并联都有可能，甚至还有可能几只串联后再与另几只并联.
　　家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
用来装饰居室、烘托欢乐气氛的彩色小灯泡，有些就是串联和并联组合而成的。
1、找出下面电路连接图中的错误和不足
甲[分析]
乙[分析]
丙[分析]
L2
L1
L2
L1
L1
L2
课堂练习
1、找出下面电路连接图中的错误和不足
甲[分析]
乙[分析]
丙[分析]
甲：电路为短路，电路虽有用电器但没有接入电路.
L2
L1
L2
L1
L1
L2
1、找出下面电路连接图中的错误和不足
甲[分析]
乙[分析]
丙[分析]
乙：电路中L2没有接入电路中，
造成L2部分断路.
L2
L1
L2
L1
L1
L2
1、找出下面电路连接图中的错误和不足
甲[分析]
乙[分析]
丙[分析]
丙：电路虽然连接对了，但由于导线交叉易造成混乱.
L2
L1
L2
L1
L1
L2
2、在某一个工作桌面上有两个灯泡和一个开关，闭合开关，两灯都亮，断开开关两灯都不亮，其电路连接情况在桌面以下看不见，你有什么办法判断这两个灯泡是串联还是并联？
?????????????????
?????????????????
????
3、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大的浪费，科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开;利用“声敏”材料制成“声控开关”——当有人走动发出声音时自动闭合无人走动时自动断开若将这两种开关配合使用，就可以使楼道灯变得“聪明”。这种“聪明”的电路是??（
）
A
B
C
D
D
