知识回顾：
上一章我们学习了用电流表测电路中的电流，请大家想一想：串联和并联电路中的电流各有什么规律？
？
串联电路中电流处处相等。表达式：I1=I2=I3
并联电路中干路电流等于各支路电流之和。表达式：I干=I1+I2
第2节：探究串-并联电路中
电压规律
学习目标：
1、学会正确将电压表接入串、并联电路中，并能画出相应的电路图。
2、通过实验学会正确使用电压表测量串联电路和并联电路的电压。
3、根据实验数据，能得出串联电路和并联路各自电压的规律并能进行简单的计算。

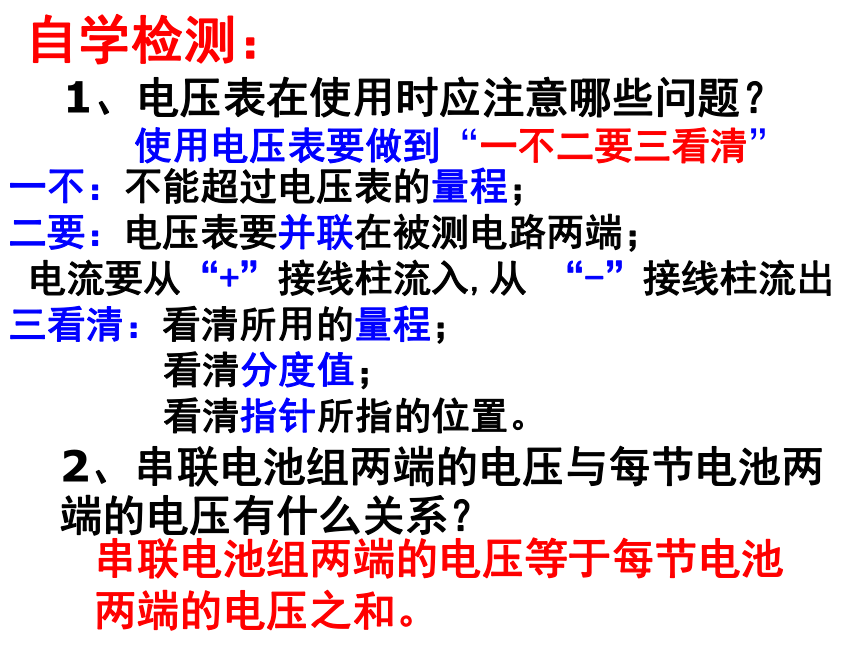

自学检测：
1、电压表在使用时应注意哪些问题？
使用电压表要做到“一不二要三看清”
一不：不能超过电压表的量程；
二要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从
“-”接线柱流出
三看清：看清所用的量程；
看清分度值；
看清指针所指的位置。
2、串联电池组两端的电压与每节电池两端的电压有什么关系？
串联电池组两端的电压等于每节电池两端的电压之和。
L1两端电压
L2两端电压
L1L2两端总电压

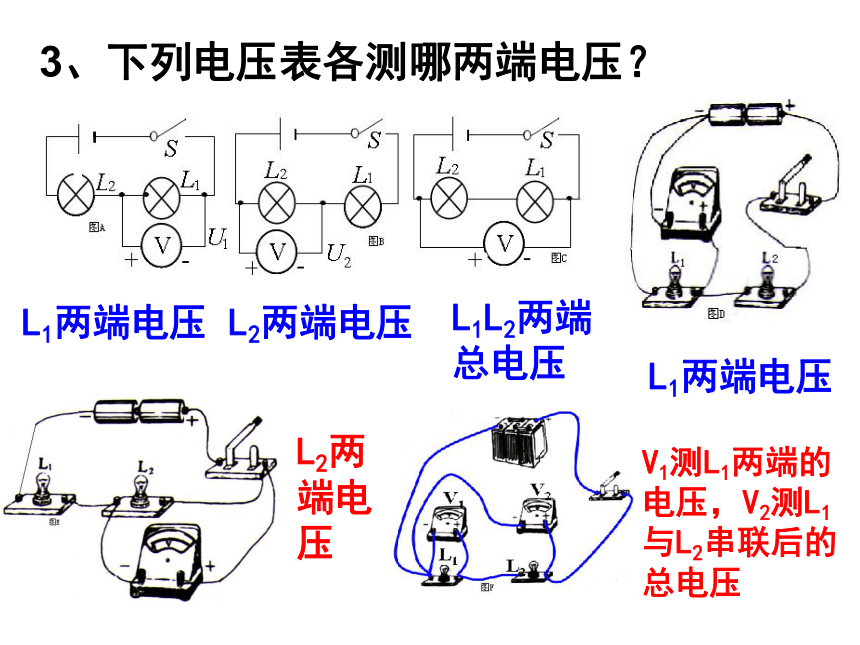

3、下列电压表各测哪两端电压？
L1两端电压
V1测L1两端的电压，V2测L1与L2串联后的总电压
L2两端电压

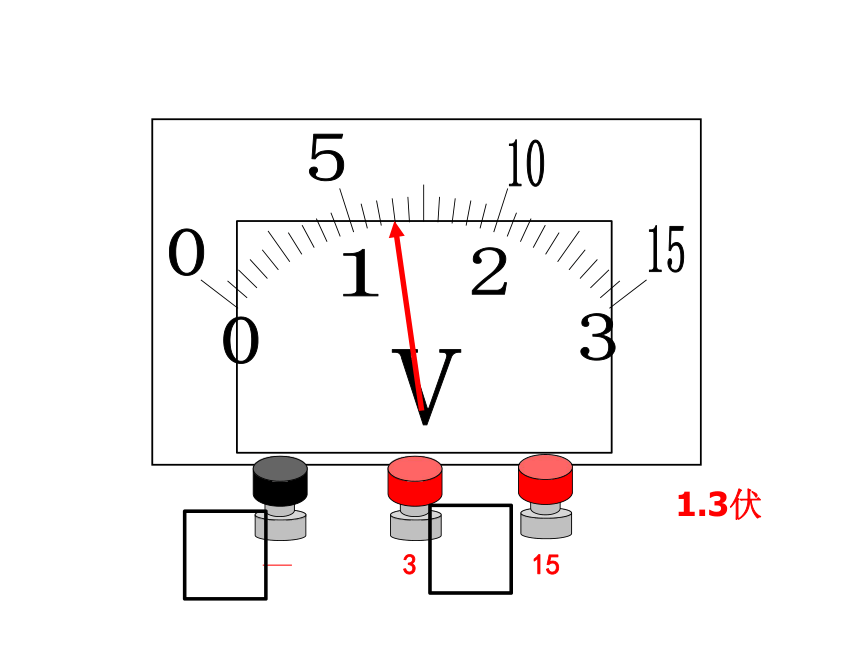

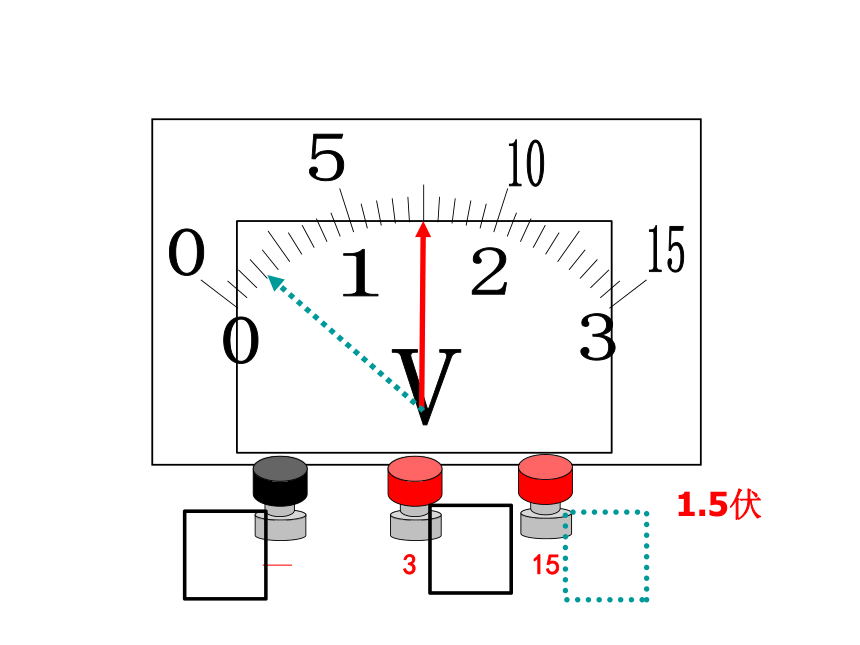

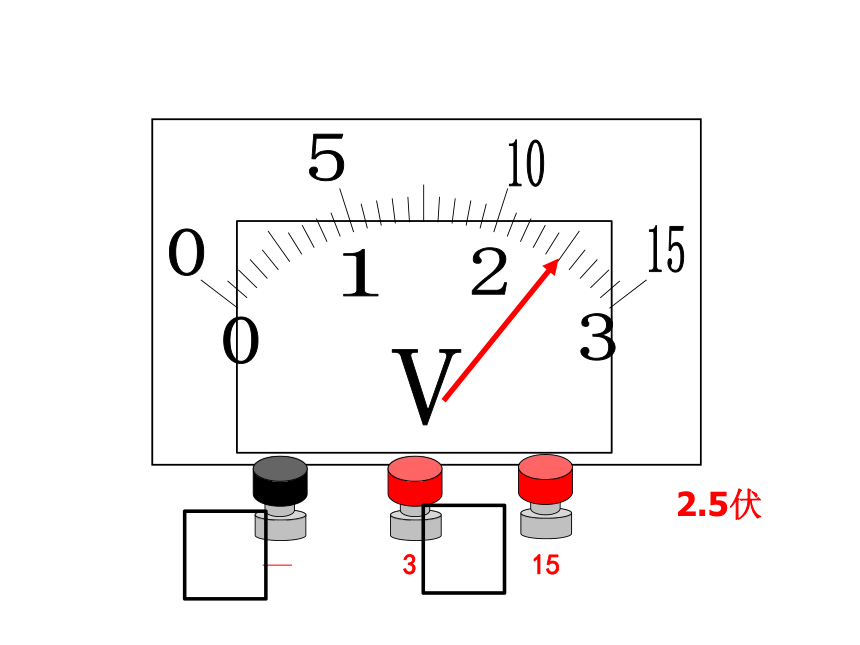

4、读出下列电压表的示数。
15
3
—
6.5伏
15
3
—
3.5伏
15
3
—
2.5伏
15
3
—
1.3伏
15
3
—
1.5伏
想一想
　　用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？
方法一：
电路图
方法二：
电路图
串联电路和并联电路电压规律
1、提出问题：
①串联电路中各部分电路的电压与总电压有什么关系？
②并联电路两端的总电压跟各个支路两端的电压有什么关系？
3、设计实验方案：
(设计电路图、用到哪些器材、实验步骤、实验记录表格)
2、猜想与假设：
U1
4、进行实验：
L1
L2
(1)按电路图连接实物图，使电压表测量小灯泡EL1两端的电压U1
(一)用电压表测量串联电路的电压
2、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2
L1
L2
U2
3、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压U
L1
L2
U
(二)用电压表测量并联电路的电压
1、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1
L1
L2
U1
2、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2
U2
3、按电路图连接实物图，使电压表测量干路两端的电压U
L1
L2
U
串联电路的总电压等于各部分电路两端的电压之和。U1+U2=U；
并联电路中，各支路两端的电压等于总电压。U1=U2=U。
5、实验结论：
1、小明测串联电路的电压，连接好电路后，闭合开关，却发现指针反向偏转了，出现这种情况的原因是（
）
A.电压表串联在电路中
B.电压表并联在电路中
C.电压表坏了
D.电压表的正、负接线柱接反了
D
课堂练习：
2、下面电路中，如果电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是多少？
解：U=14V，U1=8V
U2=U-U1=14V-8V=6V
答：电压表V2的示数是6V。
3、如图所示，电源电压为6v，当开关S闭合时，电压表的读数如图乙所示，则L1两端的电压为
V，L2两端的电压为
V。
L1
L2
V
S
1.5
4.5
4、在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（
）
CD
5、若电灯L1、L2串联，电压表测出电灯L1两端的电压是8V，电灯L1，L2串联的总电压是12V，那么电灯L2两端的电压和两灯中电流的关系分别是(
)
A
12V,I1>I2；
B
8V,I1C
4V,I1=I2；
D
16V,I1=I2
C
6、在下图中，通过电灯L1的电流是0.44A，通过电灯L2的电流是0.56A，那么干路中的电流和两盏灯两端的电压关系分别是（
）
A、1A，U1=U2
B
0.44A，U1C
0.56A，U1>U2
D
0.12A，U1=U2
A
7、电灯L1与L2并联后接在一电源上，发现L1比L2亮，则关于L1与L2两端电压的大小关系，下列说法中正确的是(
）
A
灯L1两端的电压大
B
灯L2两端的电压大
C
灯L1与灯L2两端的电压一样大
D
无法确定
C
8、要在220V的照明电路中安装一些正常工作电压是13V的小装饰灯泡，为了使它们正常工作，正确的做法是（
）
A、应将51个小灯泡串联在电路中
B、应将51个小灯泡并联在电路中
C、应将16个小灯泡串联在电路中
D、应将17个小灯泡串联在电路中
D
9、在
内填上适当的电表，并标出“+”“-”接线柱
L
A
V
A
V
