教科版九年级上册 物理 课件 3.4 活动：电路创新设计（20张）

idea
设计：日间行车灯和大灯电路
要求：
①S1闭合，日间行车灯L1立即亮起；
②再闭合S2，车前大灯L2也亮起；
③断开S1， L1、L2都熄灭。
其他
设计：安全带未系提示灯电路
要求：
①当坐上车座时，相当闭合开关S1 ，指示灯发光；
②当系好安全带时，相当于闭合开关S2 ，指示灯熄灭。
其他
1、开关与用电器串联
（通路控制法）
2、开关与用电器并联
（短路控制法）
干路
支路
闭合:
断开:
短路
通路
小西把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。
①当只闭合S2时，台灯不发光；②当闭合S1时，指示灯发光，再闭合S2时，台灯发光；③如果指示灯损坏，S1和S2时都闭合，台灯也能发光，你认为设计的电路符合要求的是（　）
A. B. C. D.

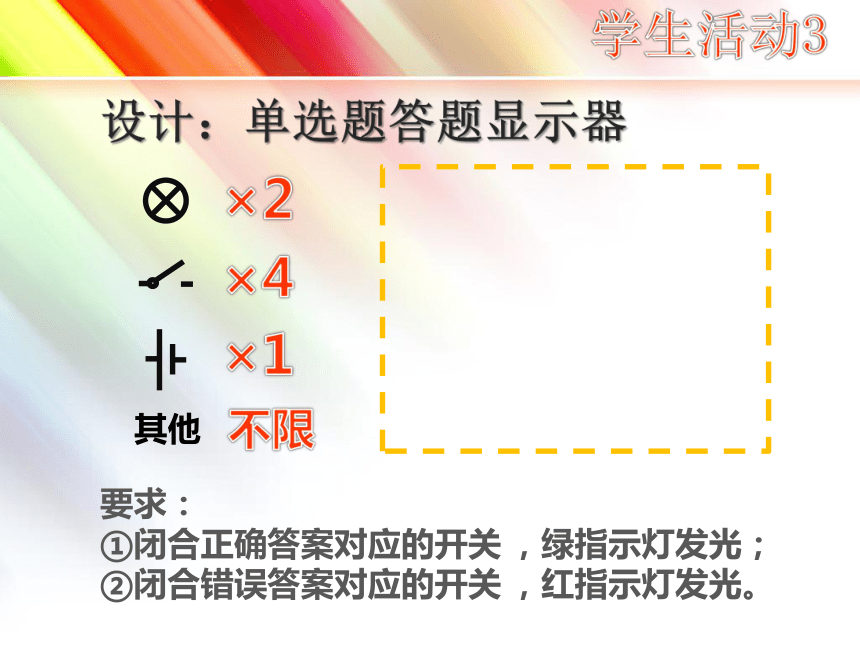

设计：单选题答题显示器
要求：
①闭合正确答案对应的开关 ，绿指示灯发光；
②闭合错误答案对应的开关 ，红指示灯发光。
其他
设计：双选题答题显示器
其他
要求：
①同时闭合两个正确答案对应的开关 ，绿灯才发光；
②只要闭合一个错误答案对应的开关 ，红灯就发光。
3、开关与开关串联： 才通路

4、开关与开关并联： 就通路
全部闭合
任一闭合
小明和父母想采用投票的方式决定假期是否外出旅游，如果父母中至少有一人同意，同时小明也要去，则他们就决定去旅游。投票时，每人控制一个开关，闭合开关表示同意旅游，表决后灯亮则旅游就能成行。下列几个表决器的电路中，符合要求的是（　　）
A. B. C. D.
序号
课题名称
1
病房呼叫电路设计
2
冷热饮水机电路设计
3
电吹风电路设计
4
灭蚊拍电路设计
5
停车场车位显示电路设计
6
投票器电路设计
7
声控楼道灯电路设计
8
房间灯双控开关电路设计
9
提醒锁车电路设计
10
其他自选题目
