第五章 欧姆定律 复习课件

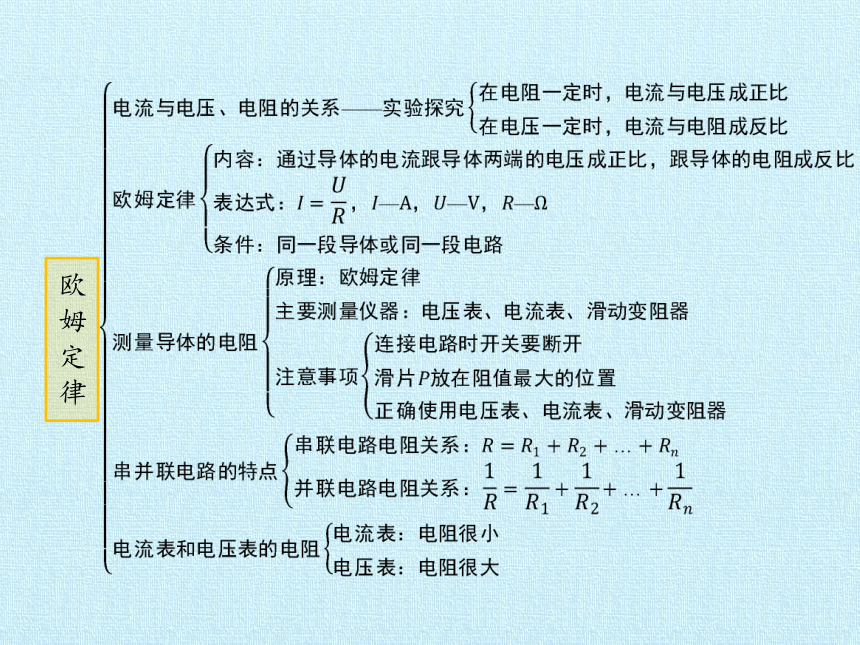

欧姆定律

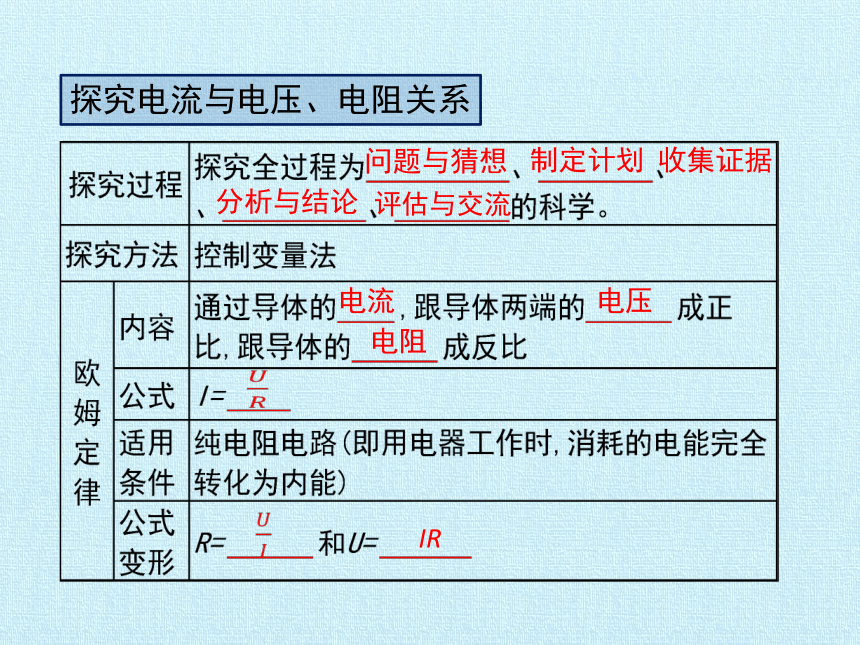

探究电流与电压、电阻关系
问题与猜想
制定计划
收集证据
评估与交流
分析与结论
电流
电压
电阻
IR

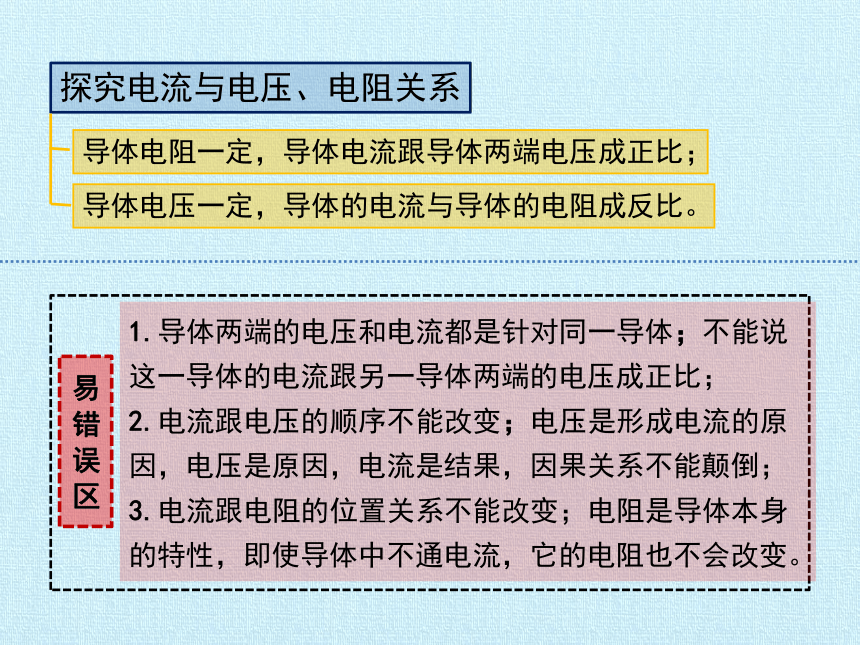

易错误区
1.导体两端的电压和电流都是针对同一导体；不能说这一导体的电流跟另一导体两端的电压成正比；
2.电流跟电压的顺序不能改变；电压是形成电流的原因，电压是原因，电流是结果，因果关系不能颠倒；
3.电流跟电阻的位置关系不能改变；电阻是导体本身的特性，即使导体中不通电流，它的电阻也不会改变。

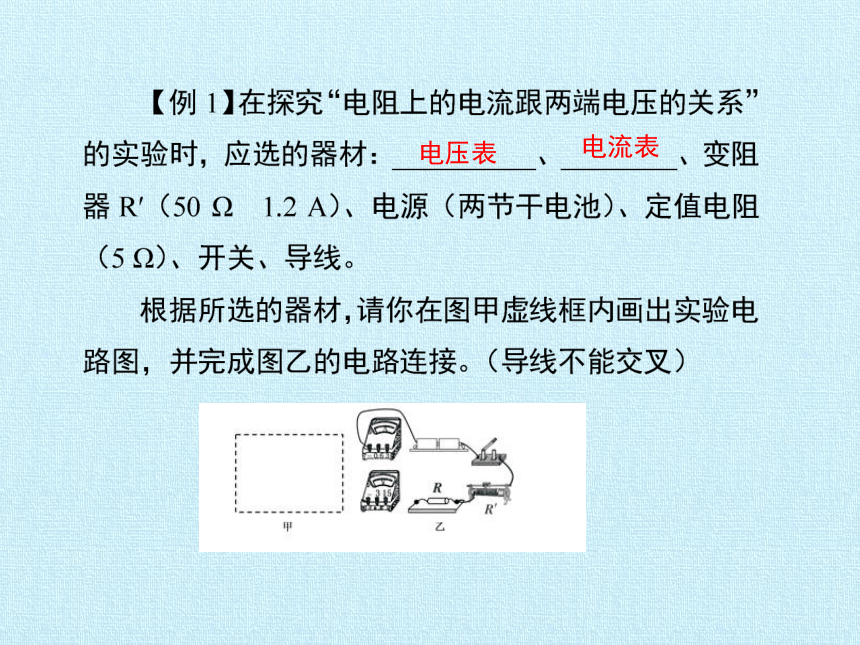

探究电流与电压、电阻关系
导体电阻一定，导体电流跟导体两端电压成正比；
导体电压一定，导体的电流与导体的电阻成反比。
电压表
电流表
变大
0～0.6
断开
右
保护电路

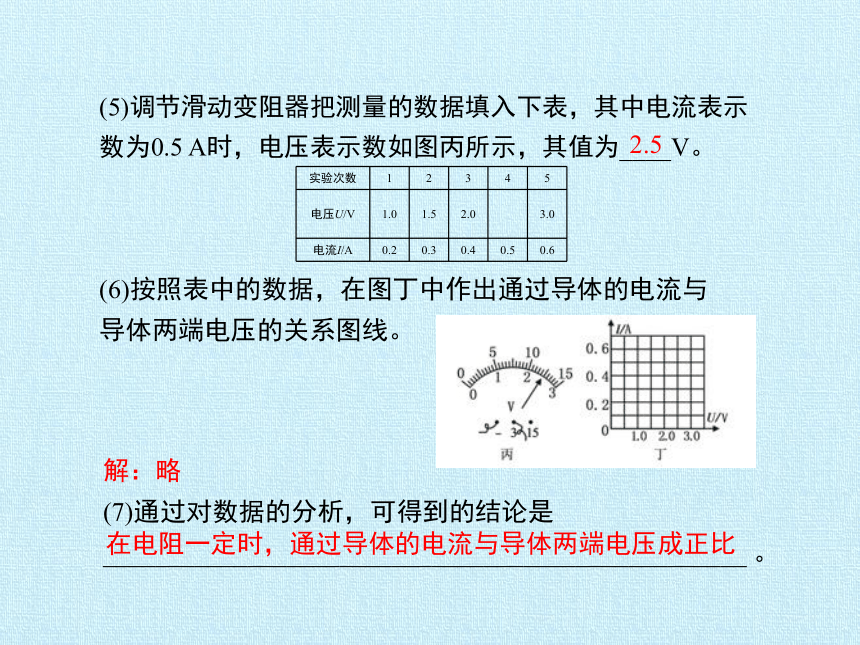

(5)调节滑动变阻器把测量的数据填入下表，其中电流表示数为0.5 A时，电压表示数如图丙所示，其值为____V。
实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6
(6)按照表中的数据，在图丁中作出通过导体的电流与
导体两端电压的关系图线。
解：略　
(7)通过对数据的分析，可得到的结论是
_________________________________________________ 。
2.5
在电阻一定时，通过导体的电流与导体两端电压成正比

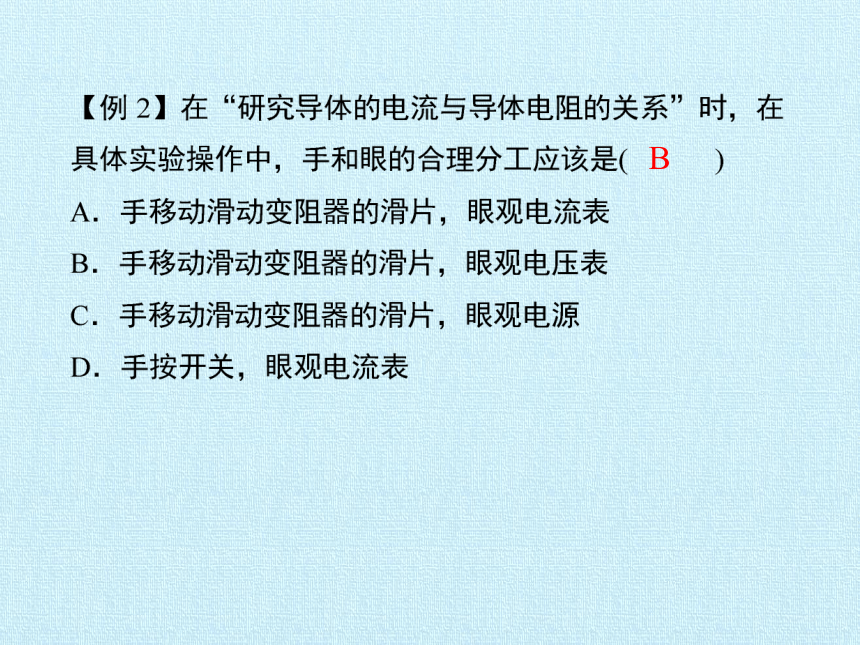

B
电阻的测量
?
电压表测导体电压，电流表测导体电流；
仪器：电压表、电流表、电源、开关、导线、滑动变阻器；
滑动变阻器作用：一、保护电路；二、改变电阻两端的电压和电流，多次测量。
原理图

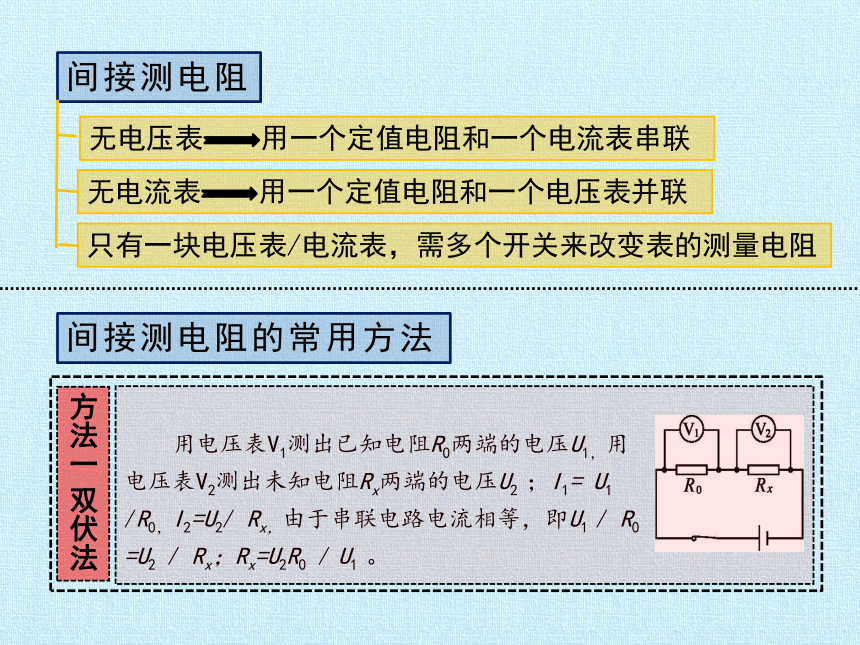

间接测电阻
无电压表 用一个定值电阻和一个电流表串联
无电流表 用一个定值电阻和一个电压表并联
只有一块电压表/电流表，需多个开关来改变表的测量电阻
间接测电阻的常用方法
用电压表V1测出已知电阻R0两端的电压U1，用电压表V2测出未知电阻Rx两端的电压U2 ；I1= U1 /R0，I2=U2/ Rx，由于串联电路电流相等，即U1 / R0 =U2 / Rx；Rx=U2R0 / U1 。
方法一 双伏法
用电流表A1测出通过电阻R0的电流I1，用电流表A2测出通过未知电阻Rx的电流I2，U1=I1R0，U2=I2Rx，由于并联电路各支路两端的电压相等，即I1R0=I2Rx,Rx=I1R0/I2 。
方法二 双安法
闭合开关，先把滑片移到最左端，记下电压表的示数U，此时U为电源电压，再把滑片移到最右边，记下此时电压表的示数U2，R0两端的电压U0=U-U2，由于串联电路电流相等，即U2/Rx=(U-U2)/R0,Rx=U2R0/(U-U2)。
方法三 伏阻法
闭合开关，把滑动变阻器的滑片P移到A端，读出电流表的示数为I1，再把滑动变阻器的滑片P移到B端，读出电流表的示数为I2，根据欧姆定律得，U=I1Rx,U=I2(Rx+R‘)。I1Rx=I2(Rx+R’),Rx=(I2R')/(I1-I2)。
方法四安阻法
先闭合开关S和S1，记下电压表的示数U1，再断开S1闭合S2，调节电阻箱的阻值，使电压表的示数仍为U1，则待测电阻Rx的阻值等于R1连入的电阻值。
方法五 代替法

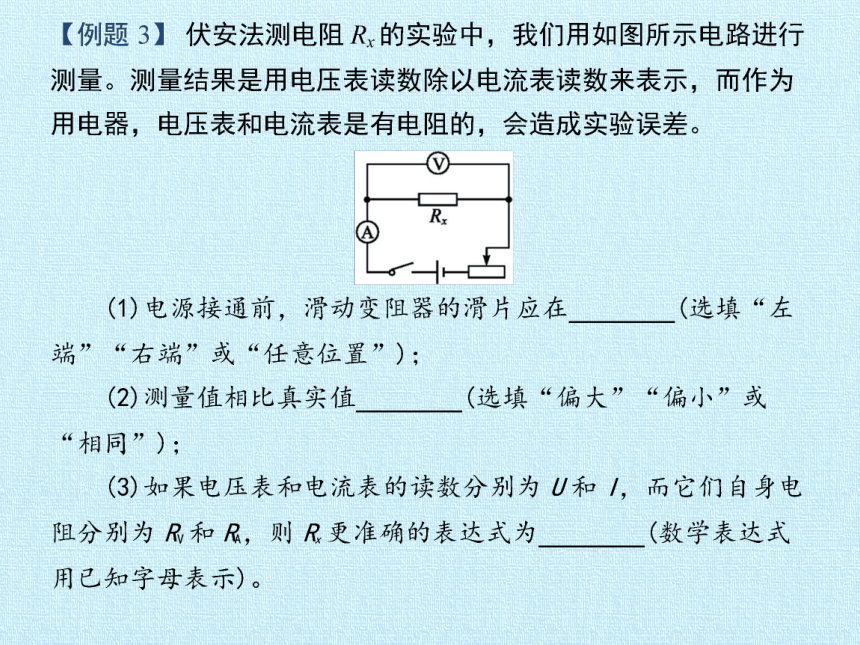

B
串联电路规律
电流关系：I=I1=I2
电压关系：U=U1+U2
电阻关系：R=R1+R2
电流关系：I=I1+I2
电压关系：U=U1=U2
?
并联电路规律
?
?

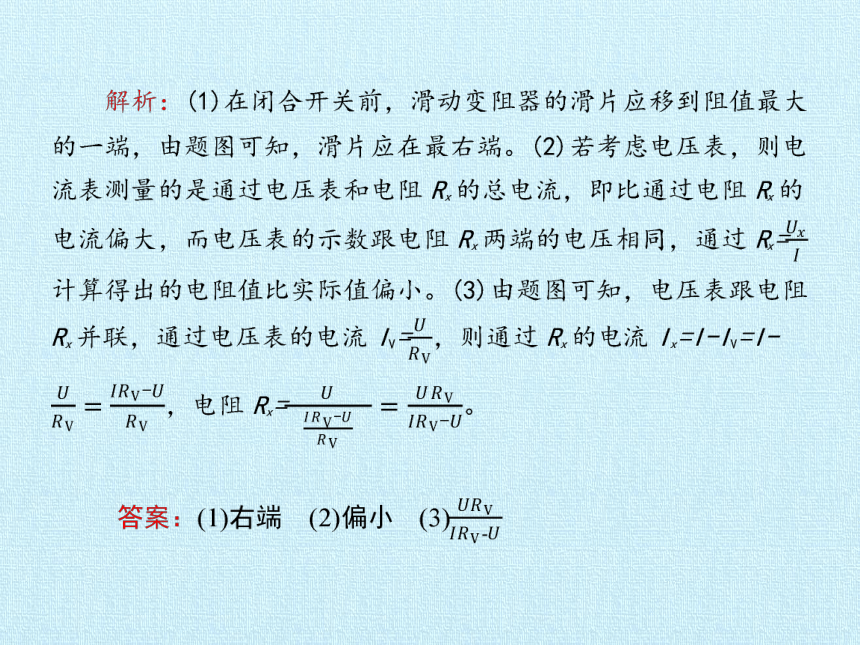

答案
解析
解析
关闭
答案
解析
关闭
答案
解析
解析
关闭
答案
解析
关闭
答案
解析
解析
关闭
答案
解析
关闭
谢 谢
