第四章 探究电流 复习课件
形成：电荷的定问移动
方向：规定正电荷定向移动的方向为电流方向
特点：串、并联电路中电流特点
测量工具：电流表
作用：使电路中形成电流
特点：串、并联电路中电压特点
测量工具：电压表
导体：容易导电的物体
绝缘体：不容易导电的物体
定义：导体对电流的阻碍作用
滑动变阻器：原理、构造、使用
电流
电路形成电流的必要条件：必须要有电压，电路必须通路；
电流：表示电流强弱的物理量，通常用字母I来表示；
国际单位：安培，简称安，符号是A；常用的还有毫安(mA)和微安(uA)，1mA=10-3A 1uA=10-6A。
电压是形成电流的原因，符号：U，单位：伏特(V)，简称，伏。
常用电源电压：一节干电池电压(1.5 V)；一节蓄电池电压(2 V)；对人体安全电压(≤36 V)；家庭电路电压(220 V )。
常用的有千伏(kV) 、毫伏（mV）1 kV =103 V ，1 mV =10-3 V。
电压

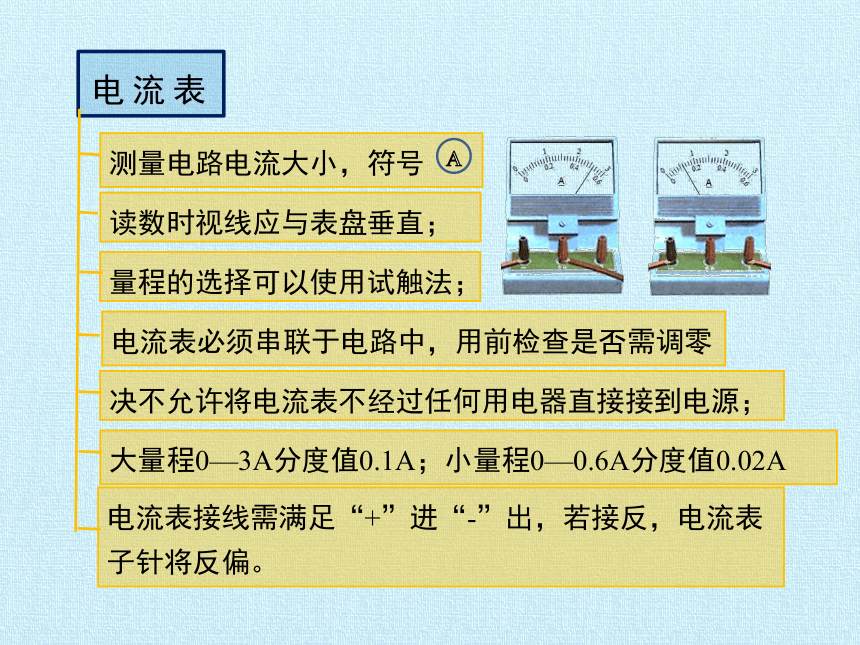

电流表
大量程0—3A分度值0.1A；小量程0—0.6A分度值0.02A
电流表必须串联于电路中，用前检查是否需调零
决不允许将电流表不经过任何用电器直接接到电源；
量程的选择可以使用试触法；
读数时视线应与表盘垂直；
电流表接线需满足“+”进“-”出，若接反，电流表子针将反偏。
测量电路电流大小，符号
A

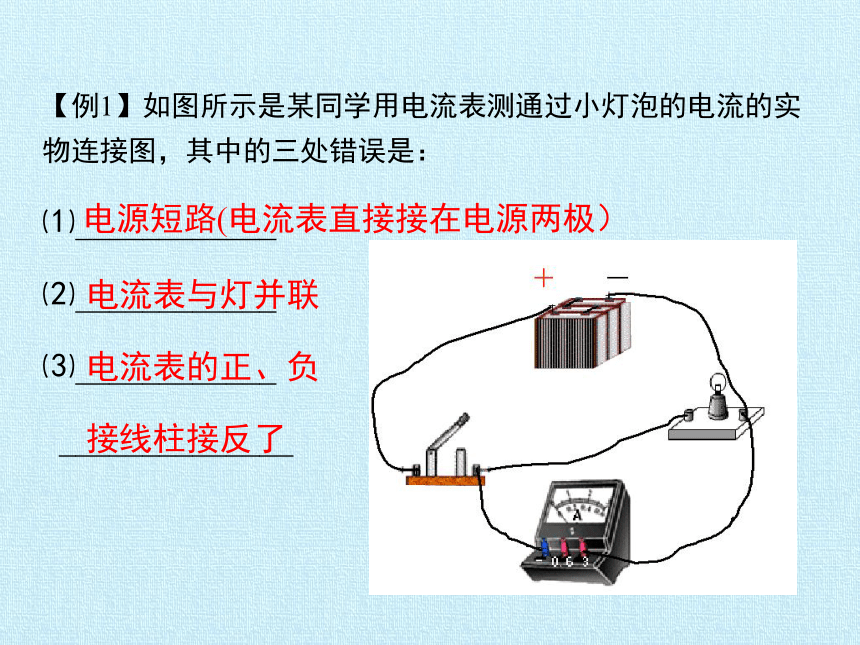

【例1】如图所示是某同学用电流表测通过小灯泡的电流的实物连接图，其中的三处错误是：
⑴____________
⑵____________
⑶____________
______________
电源短路(电流表直接接在电源两极）
电流表与灯并联
电流表的正、负
接线柱接反了
【例2】下列电路中，能正确测出电灯L2的电流的是（ ）
- +
A
L1
L2
A
B
C
D
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
答案：B
电压表
小量程0—3v分度值0.1v；大量程0—15v分度值0.5v
电压表必须并联于待测电路两端，用前检查是否需调零
量程的选择可以使用试触法
读数时视线应与表盘垂直
电压表接线需满足“+”进“-”出，若接反，电压表子针将反偏。
测量电路电压大小，符号
V
【例3】关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“—”接线柱的接法
答案：C

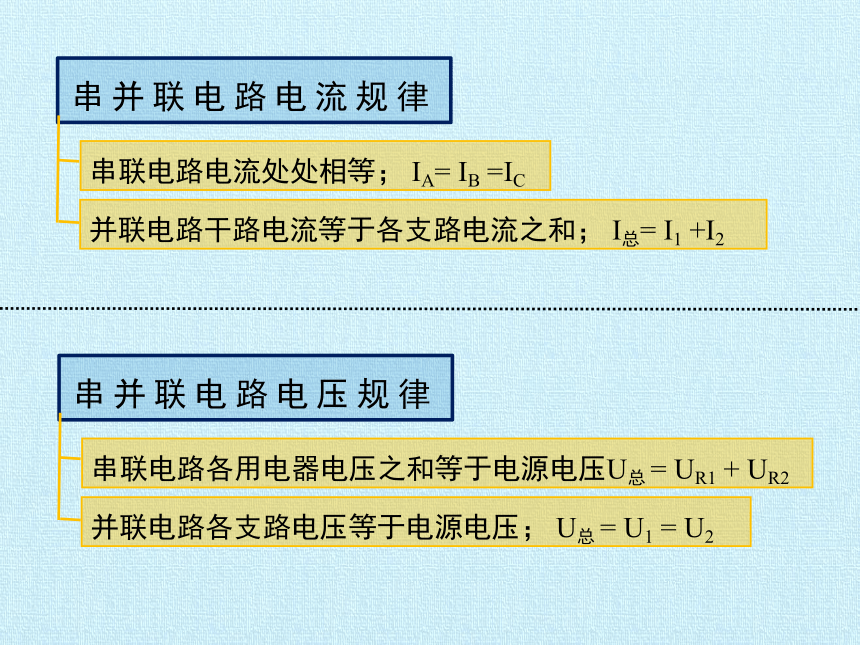

串并联电路电流规律
串联电路电流处处相等； IA= IB =IC
并联电路干路电流等于各支路电流之和； I总= I1 +I2
串并联电路电压规律
串联电路各用电器电压之和等于电源电压U总 = UR1 + UR2
并联电路各支路电压等于电源电压； U总 = U1 = U2
【例4】有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那么（ ）
A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较电流的大小
答案：C
【例5】如图所示，灯L1和L2是 联的。
L1
L2
V
S
电压表测量的是灯 两端的电压。
若电源电压是8V，电压表的示数是3V，则灯L1两端的电压是 V，灯L2两端的电压是 V。
答案：串；L1；5；3
物质的导电性能
容易导电
自由移动
不容易导电
几乎没有
原子
半导体
阻碍
欧姆
千欧
兆欧
103
103
电阻的影响因素
性质
长度
材料
粗细
越长
越大
【例题6】以下有关电阻的观点中，错误的是(　　)
A.不同的导体，电阻一般不同
B.导体被加热后，电阻一般会随温度升高而增大
C.一个导体两端的电压越大，电流越大，则它的电阻就越小
D.导体的电阻大小决定于导体的材料、长度、横截面积和温度
答案：C
变阻器
长度
最大处
保护
连续
连续
【例题7】如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：⑴两灯泡并联；⑵电流表测灯L1的电流；⑶闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
1、如图所示，已知A1的示数是0.8A，A2的示数是1.5A，则通过灯L1的电流是_____A，灯L2的电流是______A。
A2
A1
L2
L1
S
答案：0.7 ；0.8
2、在图所示的电路中，电流表A1的示数为1.2 A，电流表A2的示数为0.5 A。求：通过灯泡L1的电流I1和通过灯泡L2的电流I2。
L2
L1
A2
A1
答案：0.7A ；0.5A
3、如图所示，电源的电压为6 V，开关S闭合后，电压表的示数是2 V，则( )
A．L1两端的电压是2 V
B．L1两端的电压是6 V
C．L2两端的电压是4 V
D．L2两端的电压是2 V
答案：D
答案：
4、在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
答案：D
5．如图所示是小明同学在探究并联电路电流规律时连接的电路，使用的电流表A1和A2规格相同。他打算用电流表A1测量干路中的电流，用电流表A2测量灯L1中的电流。
(1)若小明没有检查电路就闭合开关，将会出现的现象是
。
(2)在电路连接正确的情况下，两灯中的电流约0.46 A，除(1)中的错误外，还存在错误或不足的地方是
。
①两灯不亮；②电流表被烧坏
电流表A2量程选择过大
(3)为了保证实验顺利进行，小明主张拆了重新连接，可是时间来不及了，同组的小林很聪明，在电路中只增加一根导线、移动两根导线中每根导线的一端，电路就正常工作了。请在图中画出小林连接和改动的导线。
6、科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。在苹果中插入铜片和锌片就能成为一个苹果电池，铜片是电池的正电极，锌片是负电极。那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图甲所示的实验器材对该问题进行探究。
(1)请用笔画线代替导线完成如图甲的实物连接。
解：
(2)实验时，应保持其他条件不变，只改变____________________。
电极插入苹果的深度h
(3)小组同学测得的实验数据如表所示，当深度为5 cm时，电压表示数如图乙所示，请将电压值填入下表的空格中。
两电极插入的深度h/cm
1
2
3
4
5
6
苹果电池电压U/V
0.12
0.18
0.22
0.27
　　
0.34
0.30
(4)分析表格中的数据，你能得到的实验结论是
_____________________________________________________。
(5)科学猜想：苹果电池的电压大小还可能与_____________________________________________________________________________有关。
(6)如果实验前不知道苹果电池的正、负极，可以使用电压表来判断，你认为还可以使用_________________________________(填一种实验器材)来判断。
苹果电池的电压大小U随电极插入苹果深度h的增
加而增大
电流表(发光二极管或小磁针等)
苹果的种类(或苹果的大小；或两电极间的距离；
或电极面积的大小；或电极的材料等)
