鲁教版（五四制）八年级上册 物理 课件 4.2凸透镜成像的规律(20张ppt)

凸透镜成像的规律
（1）理解凸透镜的成像规律；
（2）知道凸透镜所成像的虚实、倒正、大小与发光体位置的关系。
学习目标
一、探究凸透镜成像的规律
观察与实验：观察凸透镜成像
一、探究凸透镜成像的规律
实验
探究凸透镜成像的规律
1.选择器材：光具座、凸透镜、蜡烛、光屏等
2.测凸透镜焦距
3.注意事项：
f=5cm
要使像成在光屏中央，应怎样调节烛焰、凸透镜、光屏的位置？
三者中心大致在同一高度。

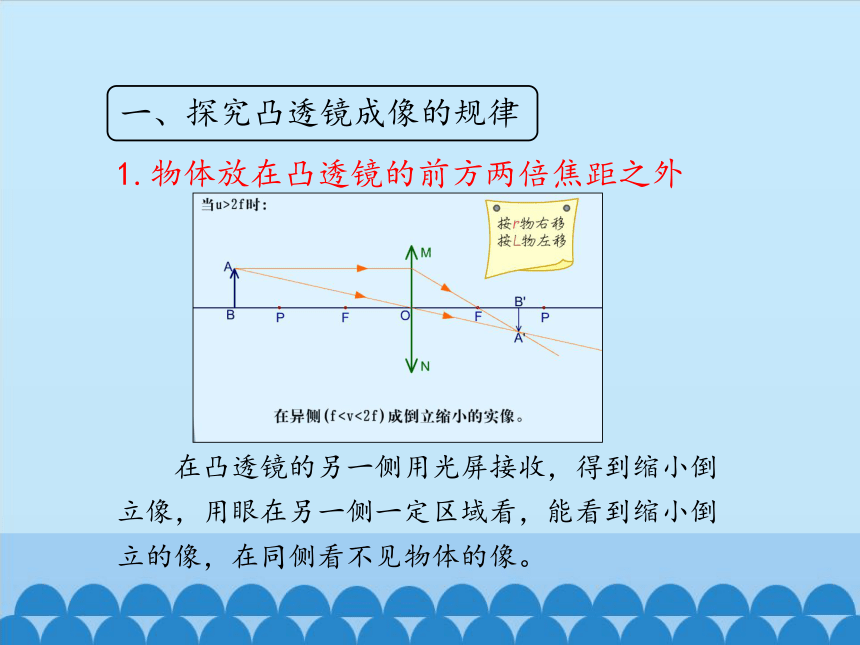

1.物体放在凸透镜的前方两倍焦距之外
在凸透镜的另一侧用光屏接收，得到缩小倒立像，用眼在另一侧一定区域看，能看到缩小倒立的像，在同侧看不见物体的像。
一、探究凸透镜成像的规律

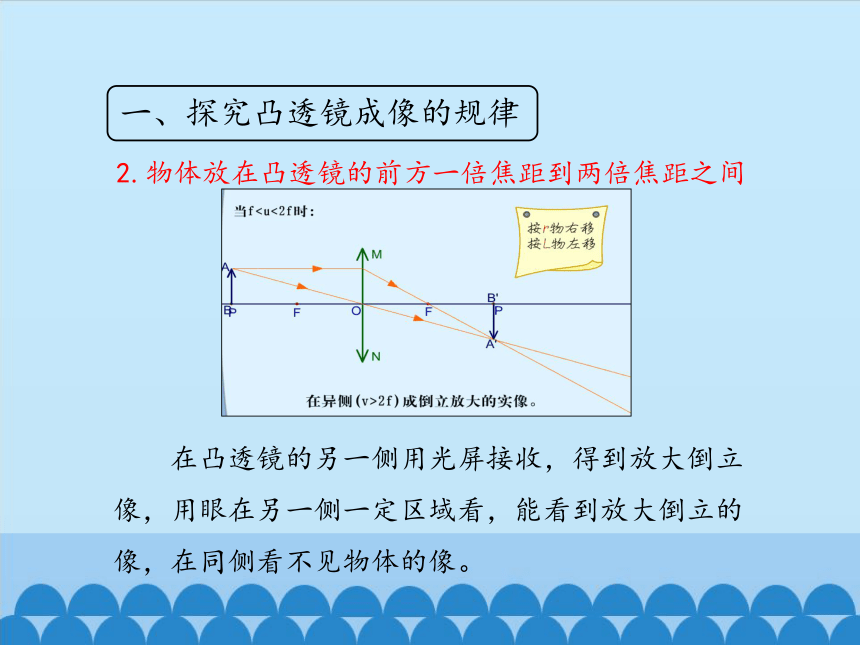

2.物体放在凸透镜的前方一倍焦距到两倍焦距之间
　　在凸透镜的另一侧用光屏接收，得到放大倒立像，用眼在另一侧一定区域看，能看到放大倒立的像，在同侧看不见物体的像。
一、探究凸透镜成像的规律
物体成倒立等大的实像。

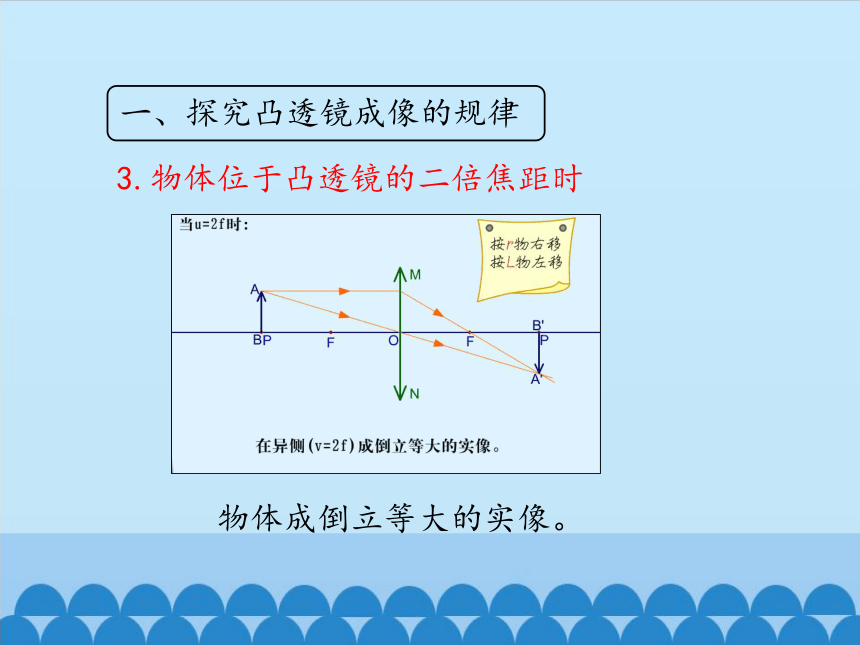

3.物体位于凸透镜的二倍焦距时
一、探究凸透镜成像的规律

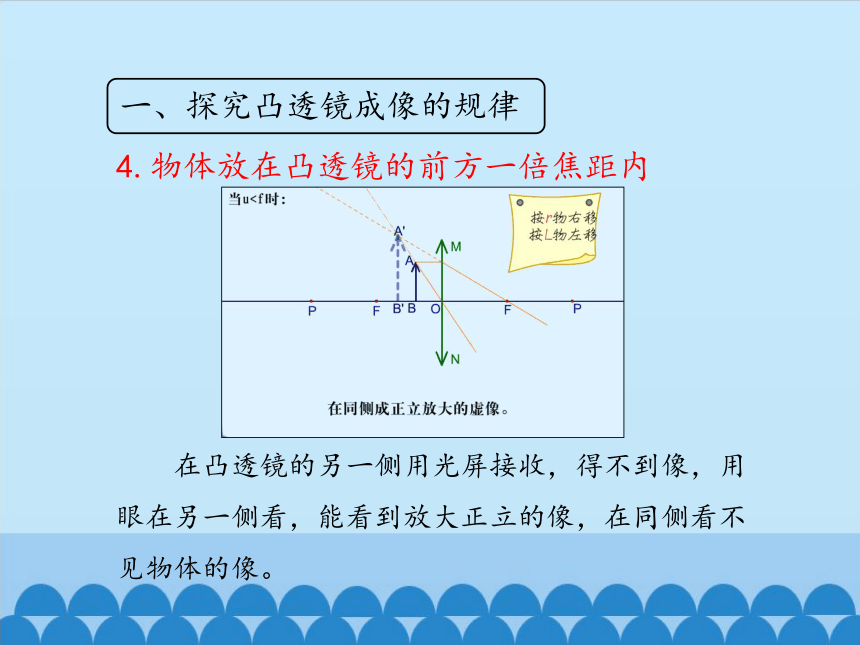

4.物体放在凸透镜的前方一倍焦距内
　　在凸透镜的另一侧用光屏接收，得不到像，用眼在另一侧看，能看到放大正立的像，在同侧看不见物体的像。
一、探究凸透镜成像的规律
5.物体放在凸透镜的前方焦点上
不能成像
一、探究凸透镜成像的规律
探究实验记录表
{5C22544A-7EE6-4342-B048-85BDC9FD1C3A}实验序号
凸透镜焦距f/cm
像放大或缩小
像的正倒
像的虚实
物距u/cm
像距v/cm
1
2
3
4
5
6
一、探究凸透镜成像的规律
当物距 时，凸透镜成倒立、放大的 像
当物距 时，凸透镜成倒立、缩小的 像
分析与论证
当物距 时，凸透镜成倒立、等大的 像
u=2f
实
当物距 时，凸透镜成正立、放大的 像
u>2f
实
实
u虚
f当物距 时，不能成像
u=f
一、探究凸透镜成像的规律
记忆口诀：一焦分虚实，二焦分大小，
物近像远像增大，
实倒异侧，虚正同侧。
物像：我（物）进敌（像）退，
敌（像）进我（物）退。
很难记，怎么办？
一、探究凸透镜成像的规律
二、凸透镜成像
分区记忆
实
虚
小
大
2F
F
一焦分虚实
二焦分大小
凸透镜成像的规律
“敌进我退、我进敌退”
一、探究凸透镜成像的规律
当物距 时，不能成像
通过这节课的学习，你有什么收获？
本课小结
一、探究凸透镜成像的规律
当物距 时，凸透镜成倒立、放大的 像
当物距 时，凸透镜成倒立、缩小的 像
当物距 时，凸透镜成倒立、等大的 像
u=2f
实
当物距 时，凸透镜成正立、放大的 像
u>2f
实
实
u虚
fu=f
随堂练习
1.根据图所示，可判断出蚂蚁到放大镜的距离（ ）
A.小于焦距
B.大于焦距，小于两倍焦距
C.等于两倍焦距
D.大于两倍焦距
A
2.在做“探究凸透镜成像的规律”实验时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示。则在光屏上（ ）
A.成倒立放大的实像
B.成倒立缩小的实像
C.光屏上不会得到像
D.像距大于10cm小于20cm
A
3.一个物体在凸透镜前20cm处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合（ ）
A.10cm＜f＜20cm
B. f ＞10cm
C. f ＜10cm
D.f ＞20cm
C
谢 谢
