第四章 透镜及其应用
复习课件

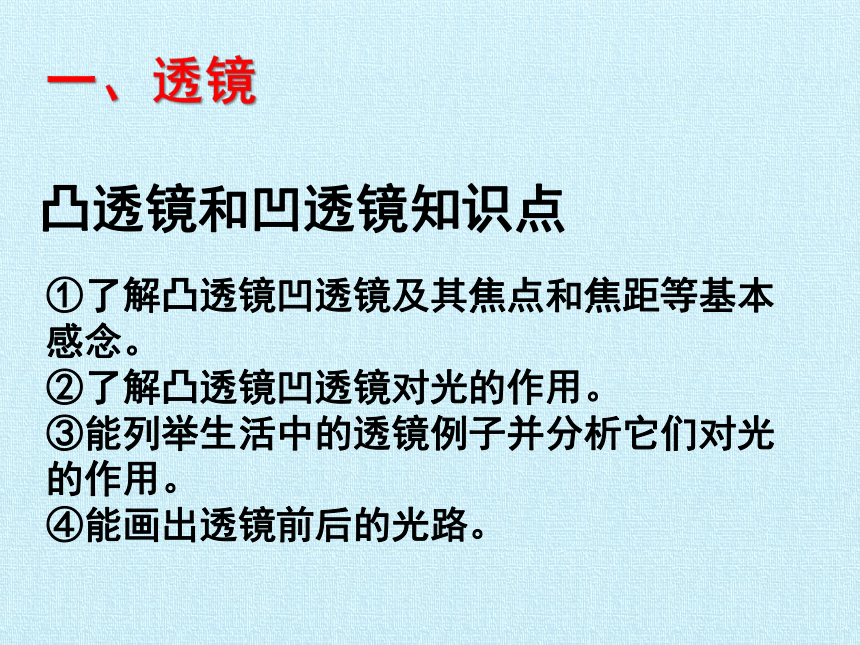

凸透镜和凹透镜知识点
①了解凸透镜凹透镜及其焦点和焦距等基本感念。
②了解凸透镜凹透镜对光的作用。
③能列举生活中的透镜例子并分析它们对光的作用。
④能画出透镜前后的光路。

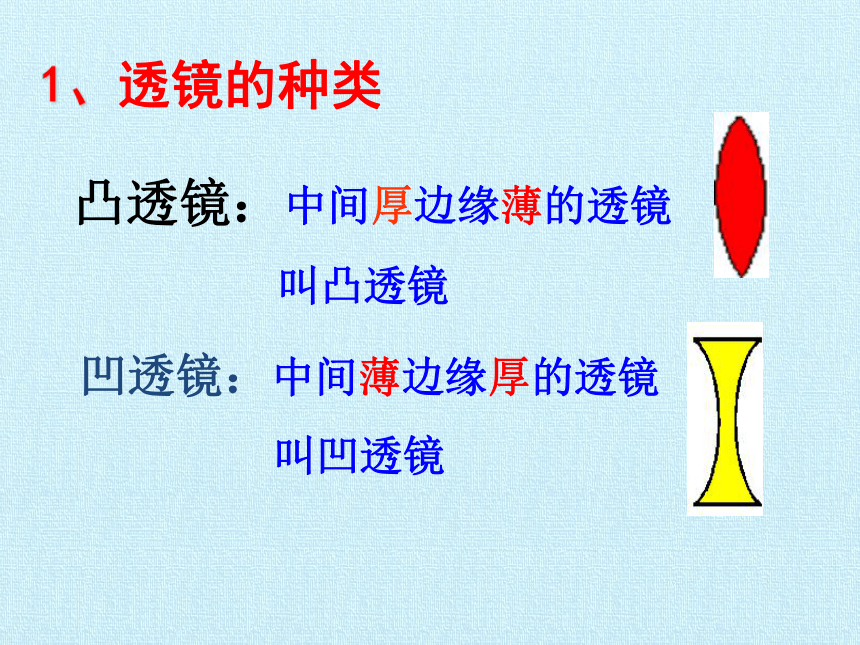

一、透镜
凸透镜：中间厚边缘薄的透镜
叫凸透镜
凹透镜：中间薄边缘厚的透镜
叫凹透镜
1、透镜的种类
1、主光轴
4、焦距
3、焦点
2、光心

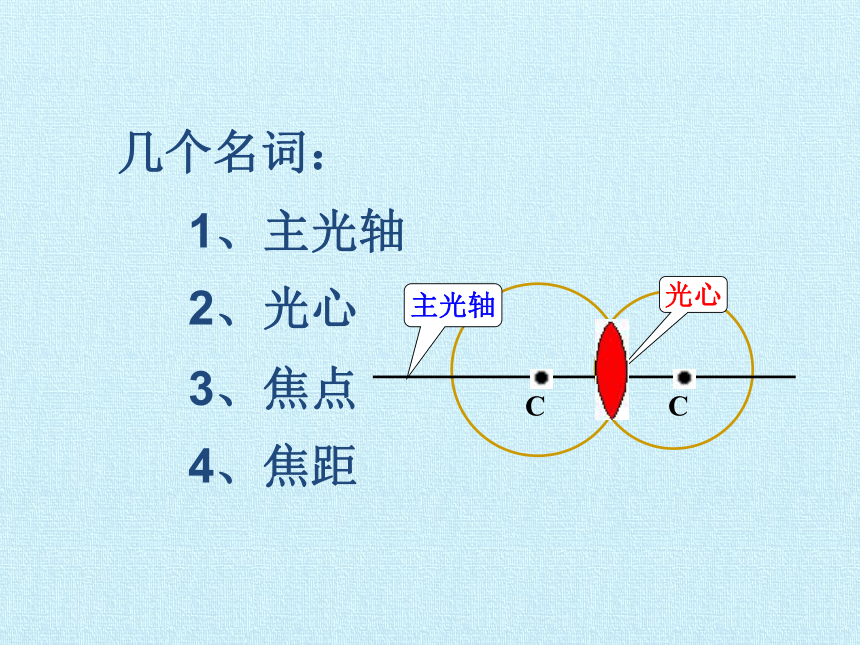

几个名词：
主光轴
C
C
光心

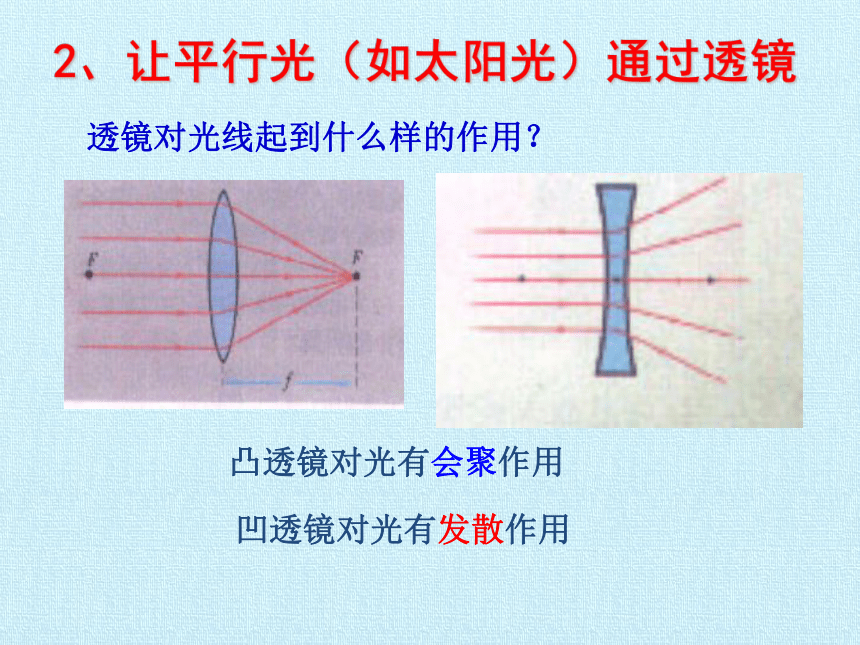

2、让平行光（如太阳光）通过透镜
凸透镜对光有会聚作用
凹透镜对光有发散作用
透镜对光线起到什么样的作用？

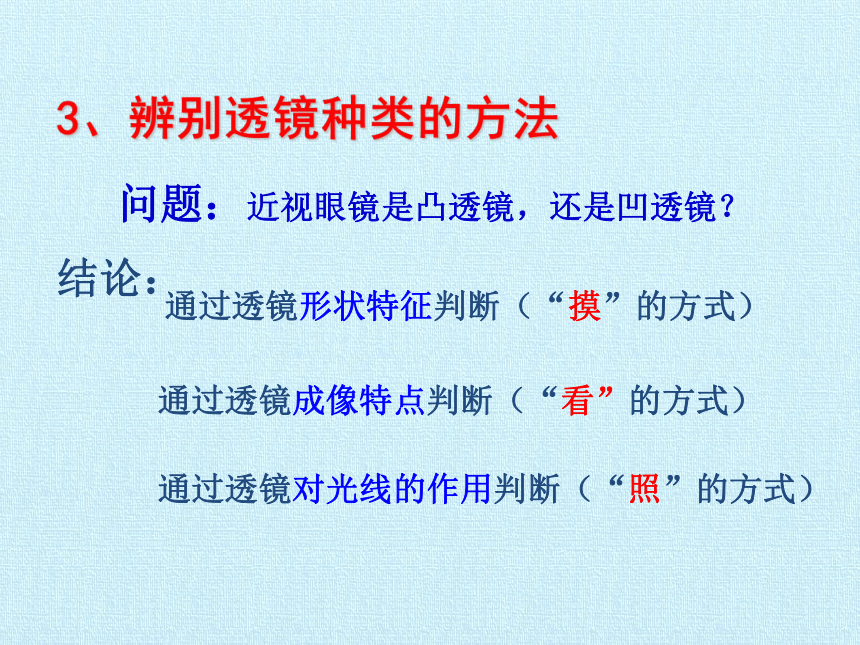

3、辨别透镜种类的方法
问题：近视眼镜是凸透镜，还是凹透镜？
结论：
通过透镜形状特征判断（“摸”的方式）
通过透镜成像特点判断（“看”的方式）
通过透镜对光线的作用判断（“照”的方式）
A
B
C
D
E
F

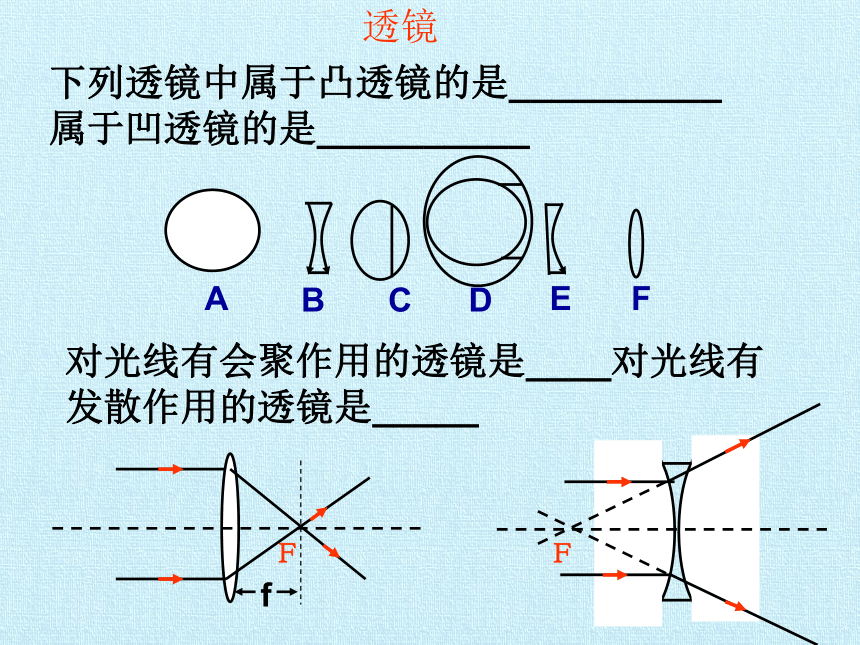

透镜
下列透镜中属于凸透镜的是__________属于凹透镜的是__________
对光线有会聚作用的透镜是____对光线有发散作用的透镜是_____
Ｆ
Ｆ
f
Ｆ
Ｆ
Ｆ

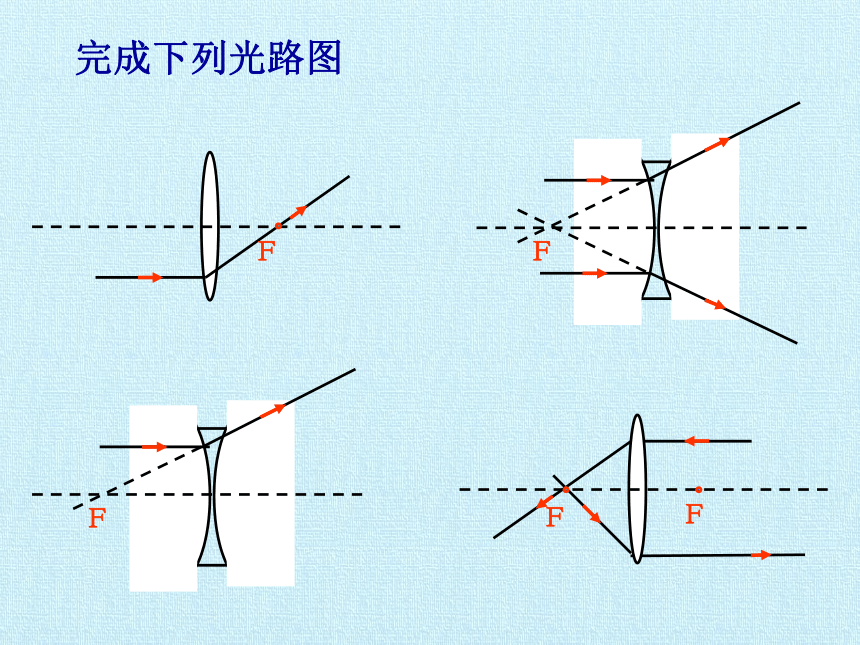

完成下列光路图
Ｆ
Ｆ

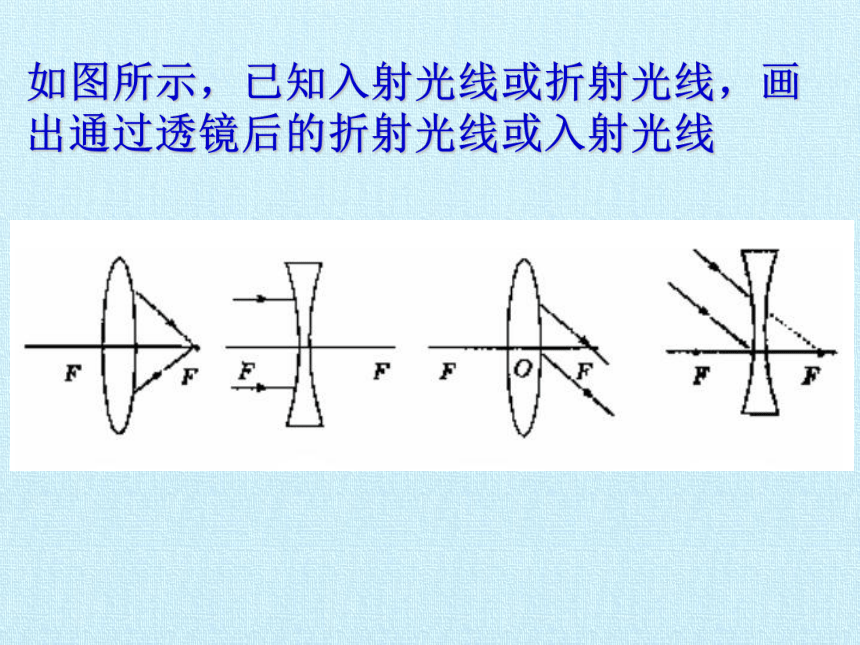

如图所示，已知入射光线或折射光线，画出通过透镜后的折射光线或入射光线

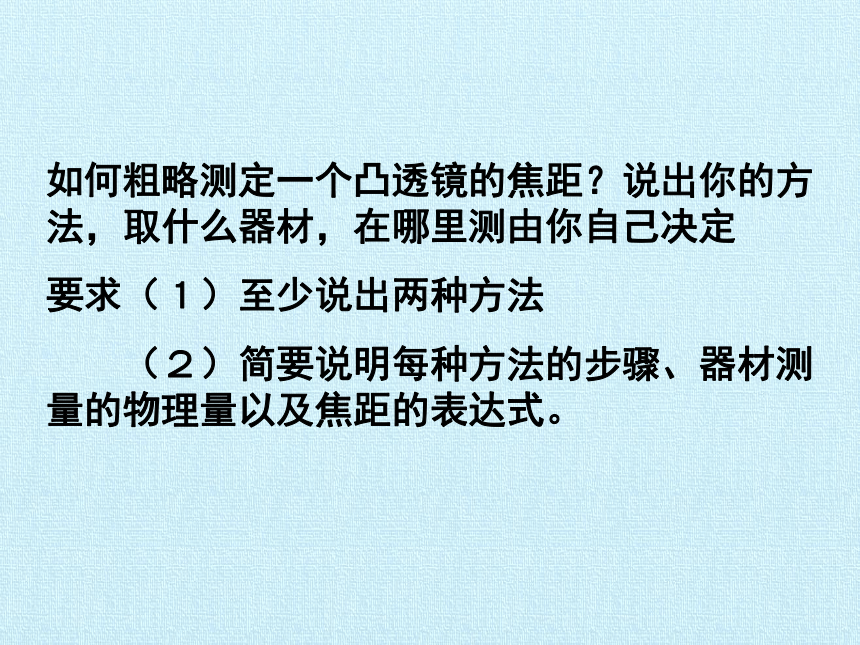

如何粗略测定一个凸透镜的焦距？说出你的方法，取什么器材，在哪里测由你自己决定
要求（１）至少说出两种方法
　　（２）简要说明每种方法的步骤、器材测量的物理量以及焦距的表达式。

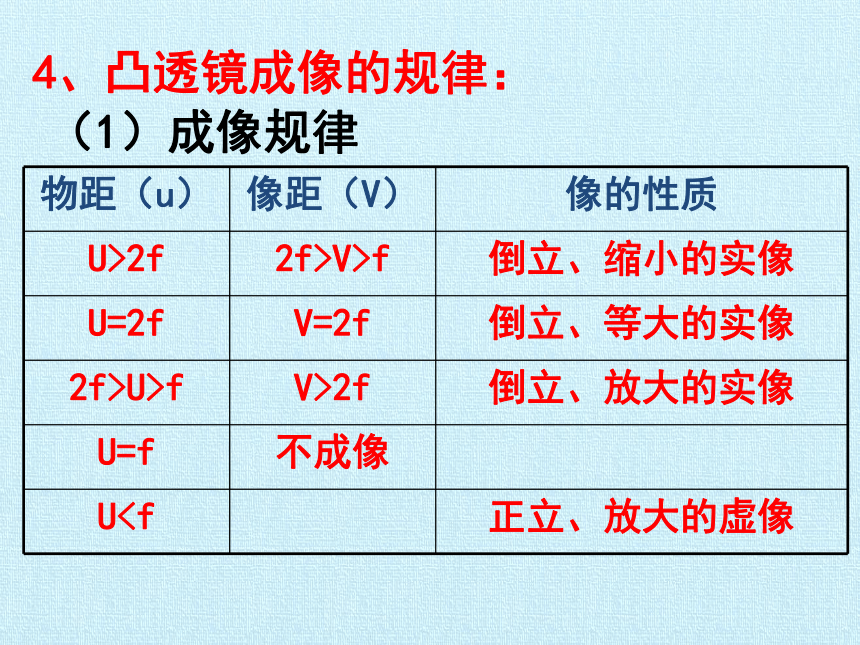

4、凸透镜成像的规律：
（1）成像规律
物距（u）
像距（V）
像的性质
U>2f
2f>V>f
倒立、缩小的实像
U=2f
V=2f
倒立、等大的实像
2f>U>f
V>2f
倒立、放大的实像
U=f
不成像
U
正立、放大的虚像

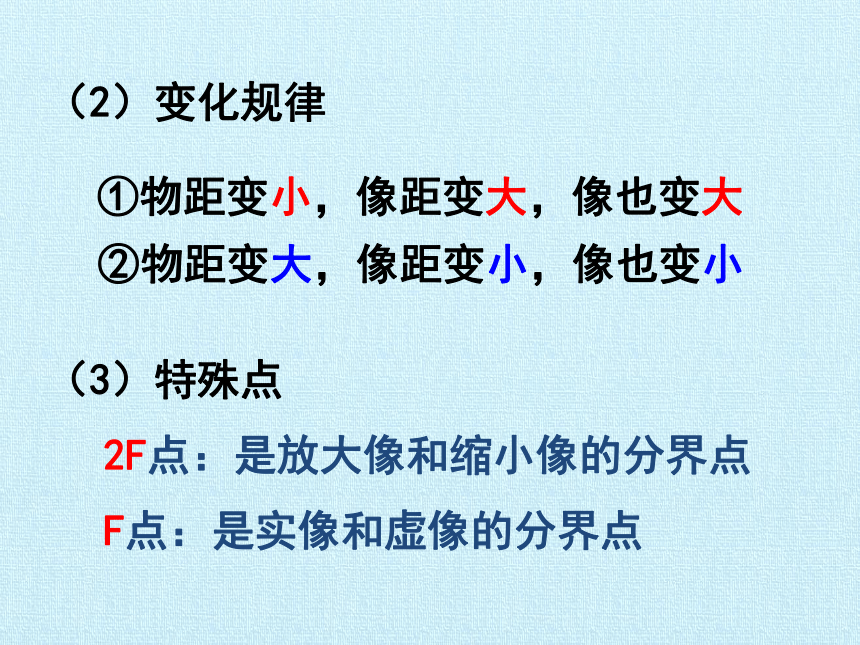

（2）变化规律
物距变小，像距变大，像也变大
物距变大，像距变小，像也变小
（3）特殊点
2F点：是放大像和缩小像的分界点
F点：是实像和虚像的分界点
1、把一物体放在凸透镜的主光轴上，当物体位于距凸透镜焦点2厘米处，若凸透镜的焦距为10厘米，那么物体通过凸透镜所成的像（ ）
A、一定成正立的像
B、可能成正立的像，也可能成倒立的像
C、一定成倒立的像
D、不能成像
练一练
2、某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系，则凸透镜的焦距为 （ ）
A、60厘米 B、40厘米
C、20厘米 D、10厘米
实验拓展：你还想探究什么问题
1、如果我们用课本把凸透镜遮住一部分，
凸透镜成的像会不会残缺？
2、在研究凸透镜成像时，发现怎样移动光
屏，都无法在光屏上出现物体的像，这
是怎么回事？
不会，只是像的亮度变暗
①透镜、光屏、烛焰中心不在同一高度
②烛焰位于凸透镜焦点处或一倍焦距内
1、在探究“凸透镜成像规律”时，提出的探究问题应该是
A、凸透镜对光是否有会聚作用
B、凸透镜对光是否有发散作用
C、像的虚实、大小、正倒跟物距有什么关系
D、凸透镜是否能成像
练一练
2、小星同学利用太阳光测量凸透镜的焦距，方法如图所示。他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距
A、一定小于L B、一定大于L
C、可能等于L D、可能小于L、也可能大于L
3、如图是某同学在做凸透镜成像实验过程中两步操作示意图,在操作过程中有什么错误?
(1)
(2)
4、某同学在做观察凸透镜成像实验时,首先将烛焰,透镜中心,光屏中心调节到同一高度,在光屏上出现了一个与烛焰大小基本相等的清晰的像。则:
(1)该实验所用透镜的焦距大约为__cm;
(2)若保持蜡烛的位置不变,把透镜调至A点,将光屏向右移动时,光屏上又一次出现了一个像,那么这个像一定是_________;
0
20
40
60
80
100cm
B
C
A
(3)仍保持蜡烛的位置不变,把透镜调至B点,将光屏移动时,光屏上再一次出现了一个像,那么像肯定是_______;
(4)若在此时,用不透明的纸将透镜的上半部分遮住,那么光屏上出现的像与未遮前的不同之处是______,其原因是_____;
(5)如果该同学继续移动透镜至C点,那么左右移动光屏时,光屏上_______.
0
20
40
60
80
100cm
B
C
A
5、小明做“探究凸透镜成像规律”的实验，所用凸透镜焦距为10cm。实验过程中，如图所示，光屏上可得一个清晰的像，这个像是 (选填“倒立”或“正立”)， (选填“放大”、“等大”或“缩小”)的实像。生活中 就是利用这个原理制成的。图中若固定凸透镜，将蜡烛移到30cm刻线处，再向 (选填“左”或“右”)移动光屏到适当位置，又可在屏上得到一个清晰的像。
6、小明利用一未知焦距的凸透镜探究透镜的成像规律，进行了如下操作并得到了相关结论。请你将空缺部分补充完整。
(1)将一束平行光射向凸透镜，得到如图所示的光路图。则该透镜的焦距为 cm。
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 。
(3)按要求进行观察和测量，并将观测情况记录在下表中。
①上表中实验序号2中像的性质为 ，实验序号4中像距为 cm。
②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”）透镜的方向移动。
可用于制造平行光
应用：
u>2f 倒立、缩小的实像
2f > u > f 倒立、放大的实像
u＝2f 倒立、等大的实像
可用于求凸透镜焦距。
u u=f 不成像
每天测量体温是科技中学预防非典的重要措施之一。有四位同学在测量自己的体温时,分别沿ABCD方向观察读数,如图,其中沿___方向观察易于读数,这是因为体温计应用了__________________
B
凸透镜成正立放大虚像的道理
A
B
C
D
体温计横截面
水银柱
二、透镜的组合与视力的矫正
1、望远镜透镜组合：
凹透镜和凸透镜组合：凹透镜为目镜， 凸透镜为物镜。
两块凸透镜组合： 焦距较短凸透镜为目镜，焦距较长凸透镜为物镜。
（1）伽利略望远镜：目镜是凹透镜，物镜是凸透镜
（2）开普勒望远镜：目镜是凸透镜，物镜也是凸透镜，但物镜的焦距长，目镜的焦距短。
凹面镜的作用：
会聚光线
平面镜的作用：
改变光路
凸透镜的作用：
成像
两块凸透镜组合：
短焦距凸透镜做物镜，
长焦距凸透镜做目镜。
2、显微镜透镜组合：
显微镜成像光路图
晶状体
3、近视与远视的成因
近视眼——凹透镜（使光线能发散一些）
老花眼——凸透镜（使光线能会聚一些）
思考：眼睛有何缺陷？
活动：如何矫正视力
什么是近视眼和远视眼？
4、近视的矫正
近视眼的矫正使用凹透镜，通过凹透镜的发散作用，使像相对于晶状体向后移,从而使远方物体在视网膜上成清晰的像。
5、远视眼的矫正
远视眼的矫正使用凸透镜，通过凸透镜的会聚作用,使像相对于晶状体向前移,从而使远方物体在视网膜上成清晰的像。
把图中的凸透镜看作眼睛的晶状体，光屏看作是视网膜。给凸透镜“戴”上近视眼镜，使烛焰在“视网膜”上成一清晰的像。若“取下”近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应将光屏
A．无论怎样移动光屏都不能使像清晰
B．靠近透镜
C．远离透镜
D．保持在原来位置

小明矫正了近视眼后看书轻松多了，心想也该帮爷爷矫正老花眼了，下图用来表示老花眼的成像情况和矫正做法，其中正确的是（ ）
A．②① B．③① C．②④ D．③④
照相机与眼睛
照相机照远景和近景时应调节哪些部件？如何调节？
1.照远景（使景物成较小的像）时，相机应远离景物并缩回镜头；
2.照近景（使景物成较大的像）时，相机应靠近景物并伸出镜头。
①了解光的折射规律
②能解释日常生活中有关折射的简单实例
三、光的折射
1、光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。
1. 能够传播光的物质，例如空气、水、玻璃等透明物质，通常叫做光的介质。
2.光能在真空中传播。
M
N
空气
玻璃
界面
α
γ
2、光的折射规律：
当光从一种介质斜射入另一种介质时，折射光线、入射光线和法线在同一平面内；
折射光线和入射光线分别位于法线的两侧；
垂直入射时折射角等于零（光的传播方向不变）；
入射角增大时，折射角也随之增大。
光从空气斜射入水（或玻璃）中时，折射光线偏向法线方向，即折射角小于入射角；
光从水（或玻璃）斜射入空气中时，折射光线偏离法线方向，即折射角大于入射角；
光的折射规律：
三线共面；
法线居中；
“空气远，其他近”。
M
N
空气
玻璃
界面
α
γ
海市蜃楼
池水变浅
筷子“弯折”
渔民叉鱼
3、生活中的折射现象及解释：
池水变浅
P/
水
空气
P
A
B
Q
Q/
筷子弯折的解释
由于光的折射，水中物体的位置看起来比实际位置要高些。
渔民叉鱼
渔民怎样才能叉到鱼？
海市蜃楼
光经过不均匀的大气时发生折射，形成的虚像。
A
B
（1）将一束激光射入空杯底，记下光斑的位置，保持入射光线方向不变，慢慢向杯中倒水。观察光斑的位置是否改变？
4、折射规律的应用：
（2）古诗中有许多描述光学现象的诗句，“潭清疑水浅”说的就是光的 现象；“池水映明月”说的是光的 现象。
反射
折射
（3）古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并非太阳的实际位置，如图所示，而是光线经过不均匀的大气时发生了______　　　　而成的像，太阳实际在图中　　位置（选填“甲”或“乙”）
折射
乙
（4）如图所示为光在玻璃和空气两种介质中传播时发生的现象，若折射光线和反射光线垂直，则反射光 线和入射光线的夹角为 ，折射角为 。
30°
法线
界面
A
O
C
B
M
N
Q
P
120°
30°
界面的左侧是 。
空气
（5）如图所示,P为物体,P'为P的虚像,OA为折射光线,O'B为反射光线,请你准确补画出相应的的入射光线、反射光线和折射光线。
空气
水
A
P'
P
B
O
O'
