沪粤版九年级上册物理 14.3 欧姆定律的应用 课件（16张）

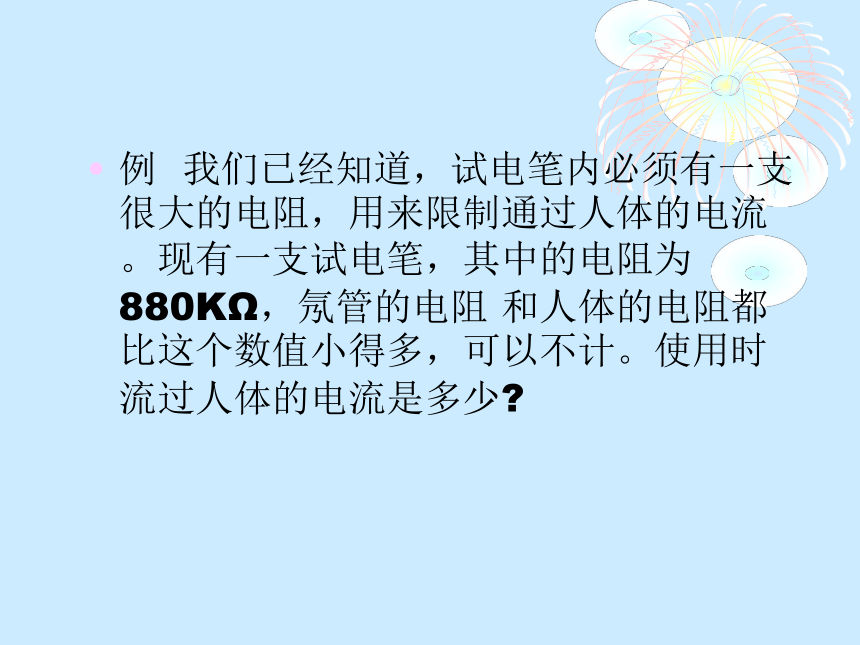

例 我们已经知道，试电笔内必须有一支很大的电阻，用来限制通过人体的电流。现有一支试电笔，其中的电阻为880KΩ，氖管的电阻 和人体的电阻都比这个数值小得多，可以不计。使用时流过人体的电流是多少?

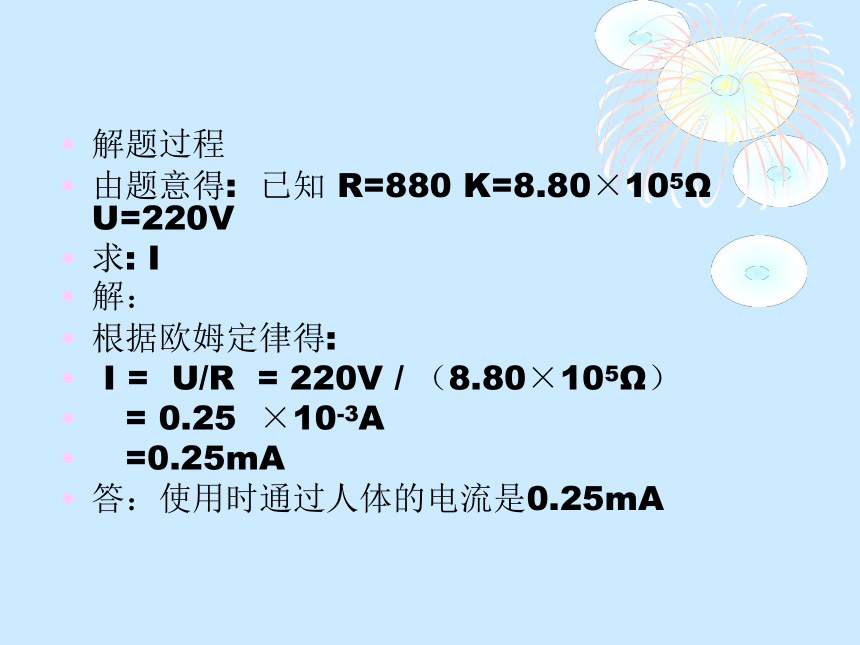

解题过程
由题意得: 已知 R=880 K=8.80×105Ω U=220V
求: I
解：
根据欧姆定律得:
I = U/R = 220V / （8.80×105Ω）
= 0.25 ×10-3A
=0.25mA
答：使用时通过人体的电流是0.25mA

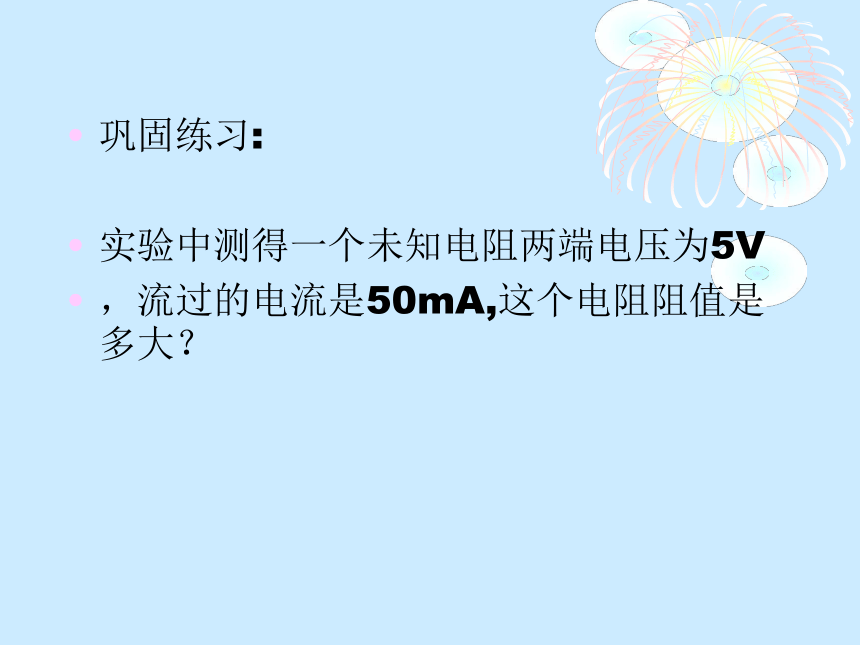

巩固练习:
实验中测得一个未知电阻两端电压为5V
，流过的电流是50mA,这个电阻阻值是多大？

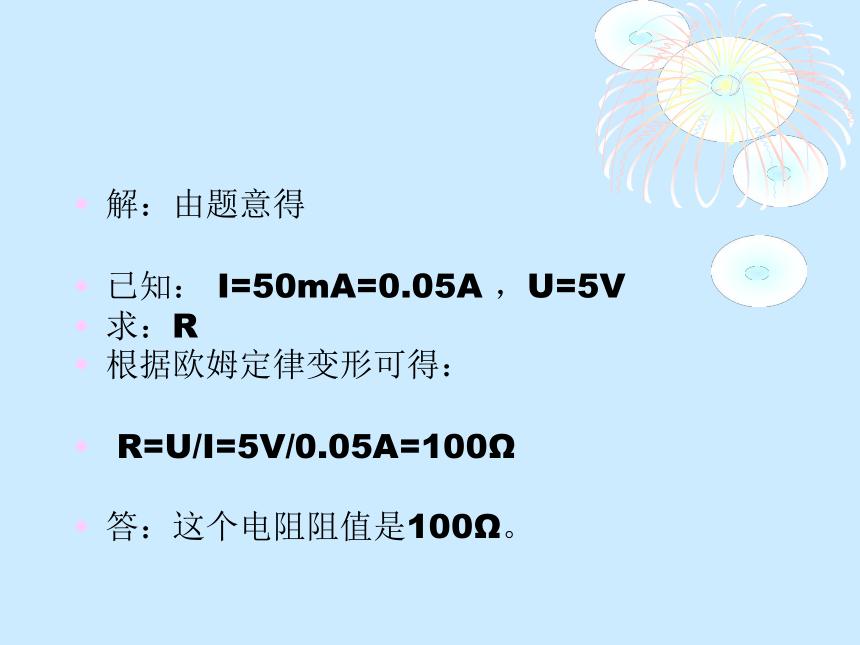

解：由题意得
已知： I=50mA=0.05A ，U=5V
求：R
根据欧姆定律变形可得：
R=U/I=5V/0.05A=100Ω
答：这个电阻阻值是100Ω。

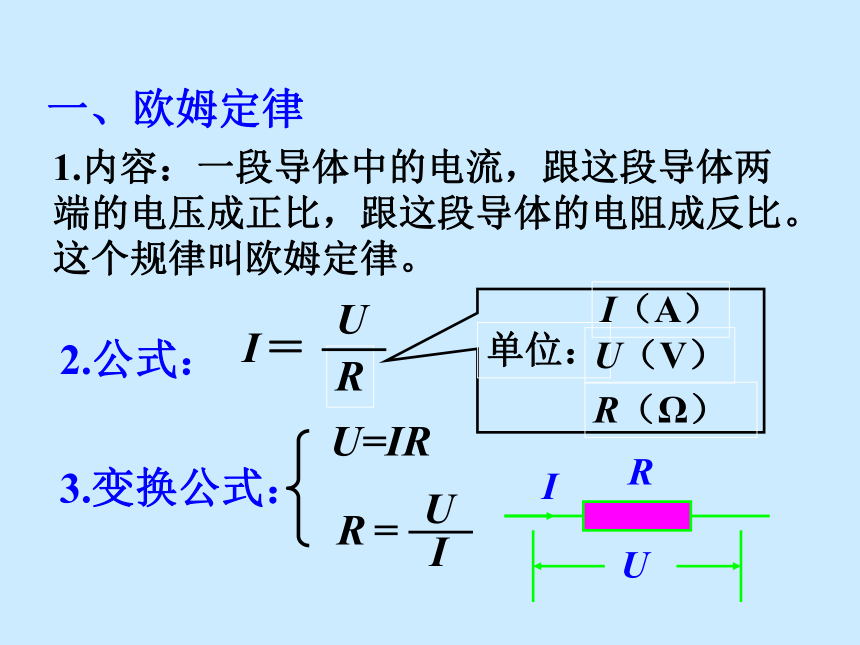

一、欧姆定律
1.内容：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。
2.公式：
I
R
U
＝
3.变换公式：
U=IR
R
=
I
U
R（Ω）
单位：
I（A）
U（V）
R
U
I

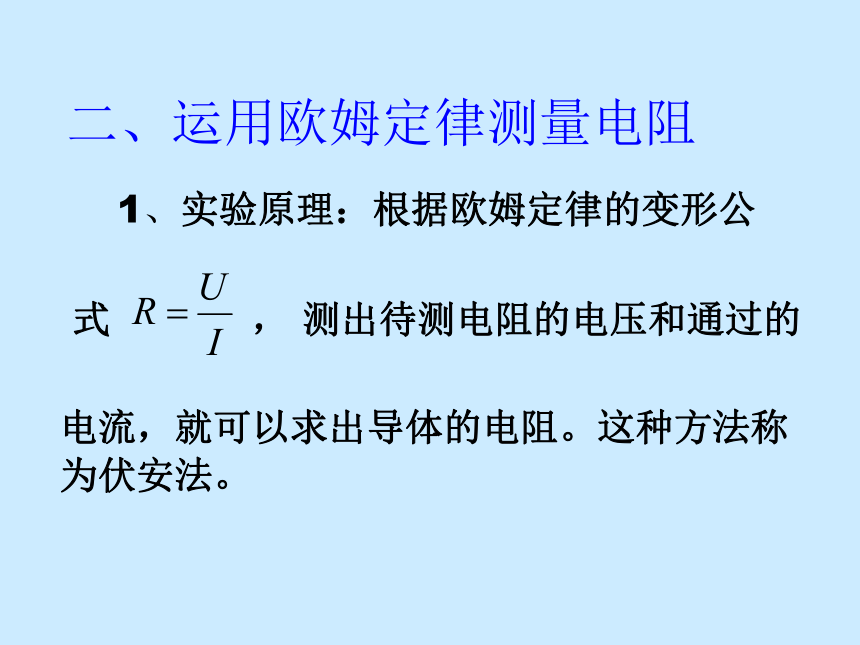

二、运用欧姆定律测量电阻
1、实验原理：根据欧姆定律的变形公
式 ， 测出待测电阻的电压和通过的
电流，就可以求出导体的电阻。这种方法称为伏安法。
2、实验器材：
电源、开关、电流表、电压表、滑动变阻器、待测电阻和导线若干等。
3、实验电路图：
A
V
4、实验步骤：
(1)按电路图连接电路：
注意：开关要处于断开状态，且在实验前要将滑片P移动至阻值最大端，选择合适的量程，正、负接线柱要接正确。
(2)检查电路无误后，闭合开关，调节P，改变待测电阻两端的电压，使电压表的示数变化三次，计下电压值并同时读出电流表的读数，分别填入表格中。
(3)根据记录的三组数据，分别求出三组对应的电
阻值，根据 得出待测电阻值。
三、测量小灯泡的电阻
注意：调节滑片P，使电压表的示数不要超过小灯泡上标注的电压值，其它的和上次实验相同。
四、推导串联电路的总电阻
1、电路图：
串联电路电流的特点：I=I1=I2
电压的特点：U=U1+U2
I
R2
U
A
S
U2
U1
R1
由欧姆定律可知：
讨论1：串联电路的总电阻有什么特点？
特点是：串联电路的总电阻比任何一个导体的电阻大。
＋
＝
这相当于增加了导体的长度
讨论2：若有n 个电阻R1、R2、···、Rn串联，则它们的总电阻R 等于多少？
R总＝R1＋R2+···＋Ｒn
n个相同阻值的电阻串联，总电阻R总=nR
五、小结:
1、“伏安法”测电阻
2、串联电路的总电阻R=R1+R2+R3+…+Rn
n个相同阻值的电阻串联，总电阻R总=nR
1、将一只灯泡 接在家庭照明电路上，他正常发光是的电阻是1100欧姆，通过灯泡的电流是 毫安。
2、根据欧姆定律公式I=U/R ，可变形得到R=U/I ，对此下列说法中正确的是（ ）
A 导体电阻的大小导体中的电流强度成反比
B、导体电阻的大小跟导体中的电流强度成正比
C、当导体两端的电压为零时，导体的电阻也为零
D、导体电阻的大小跟导体两端的电压和通过导体的电流强度无关
3、一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？怎样做才能使这盏灯正常发光？
六、达标练习：课后作业
你学懂了吗？
再见!
