2020-2021学年初中物理人教版九年级全一册同步课时作业15.2 电流和电路（有答案）

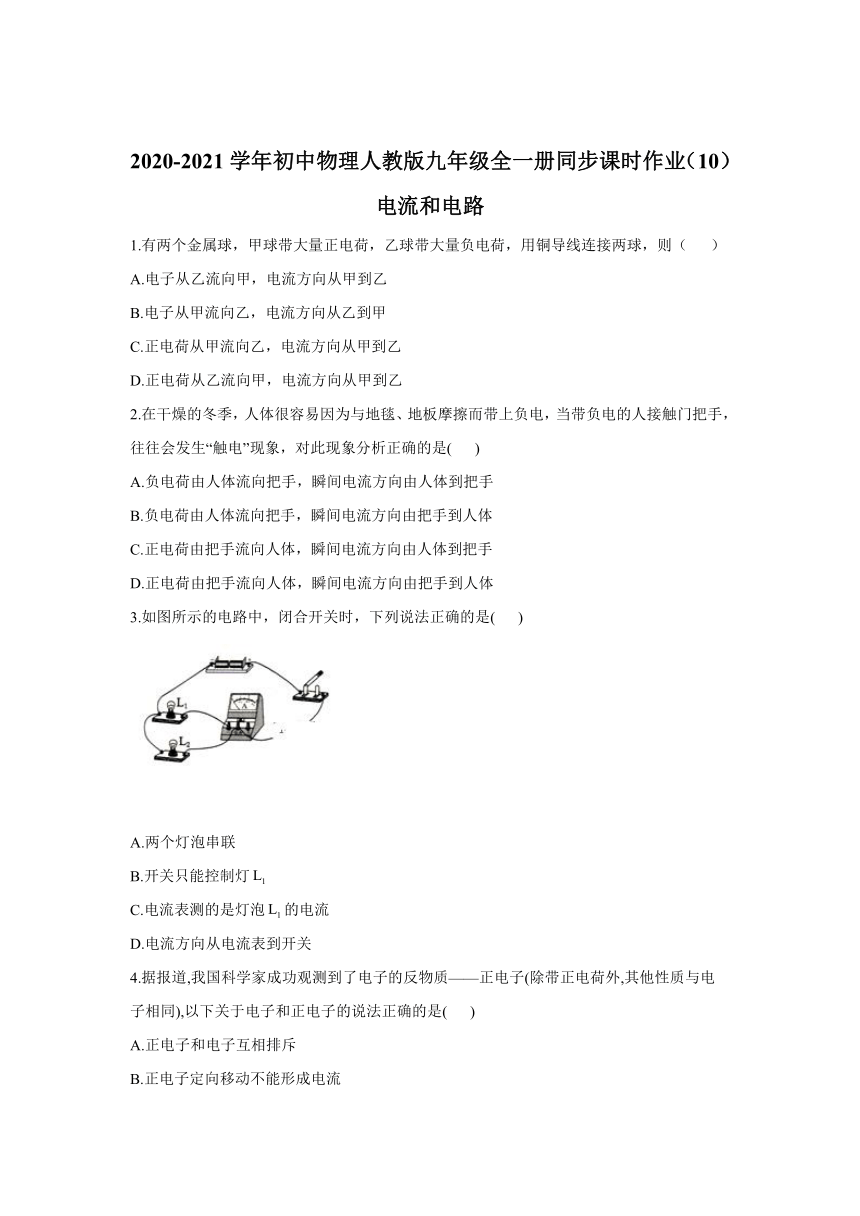

2020-2021学年初中物理人教版九年级全一册同步课时作业（10）
电流和电路
1.有两个金属球，甲球带大量正电荷，乙球带大量负电荷，用铜导线连接两球，则（
）
A.电子从乙流向甲，电流方向从甲到乙
B.电子从甲流向乙，电流方向从乙到甲
C.正电荷从甲流向乙，电流方向从甲到乙
D.正电荷从乙流向甲，电流方向从甲到乙
2.在干燥的冬季，人体很容易因为与地毯、地板摩擦而带上负电，当带负电的人接触门把手，往往会发生“触电”现象，对此现象分析正确的是(
)
A.负电荷由人体流向把手，瞬间电流方向由人体到把手
B.负电荷由人体流向把手，瞬间电流方向由把手到人体
C.正电荷由把手流向人体，瞬间电流方向由人体到把手
D.正电荷由把手流向人体，瞬间电流方向由把手到人体
3.如图所示的电路中，闭合开关时，下列说法正确的是(
)
A.两个灯泡串联
B.开关只能控制灯
C.电流表测的是灯泡的电流
D.电流方向从电流表到开关
4.据报道,我国科学家成功观测到了电子的反物质——正电子(除带正电荷外,其他性质与电子相同),以下关于电子和正电子的说法正确的是(
)
A.正电子和电子互相排斥
B.正电子定向移动不能形成电流
C.正电子定向移动形成电流,电流的方向与正电子定向移动的方向相同
D.电子定向移动形成电流,电流的方向与电子定向移动的方向相同

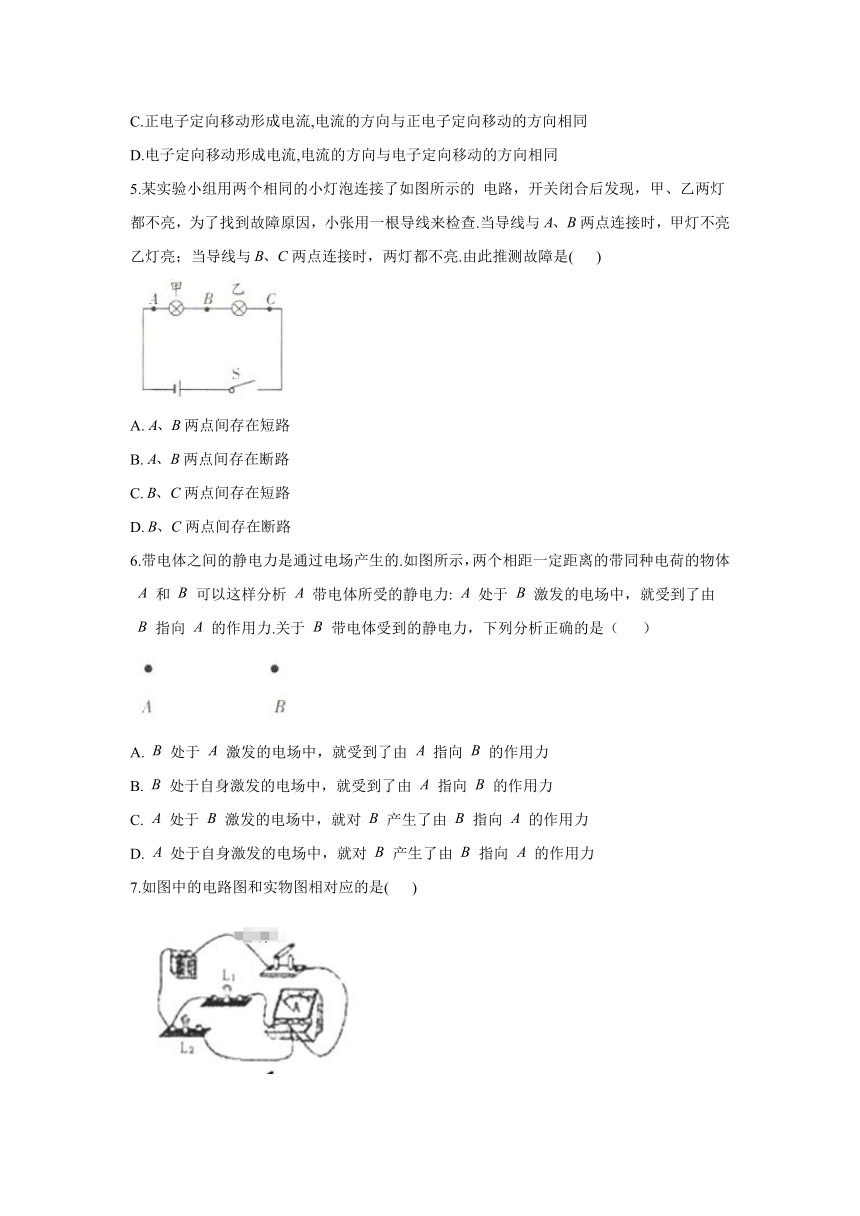

5.某实验小组用两个相同的小灯泡连接了如图所示的
电路，开关闭合后发现，甲、乙两灯都不亮，为了找到故障原因，小张用一根导线来检查.当导线与两点连接时，甲灯不亮乙灯亮；当导线与两点连接时，两灯都不亮.由此推测故障是(
)
A.两点间存在短路
B.两点间存在断路
C.两点间存在短路
D.两点间存在断路
6.带电体之间的静电力是通过电场产生的.如图所示，两个相距一定距离的带同种电荷的物体和可以这样分析带电体所受的静电力:处于激发的电场中，就受到了由指向的作用力.关于带电体受到的静电力，下列分析正确的是（
）
A.处于激发的电场中，就受到了由指向的作用力
B.处于自身激发的电场中，就受到了由指向的作用力
C.处于激发的电场中，就对产生了由指向的作用力
D.处于自身激发的电场中，就对产生了由指向的作用力
7.如图中的电路图和实物图相对应的是(
)
A.
B.C.D.

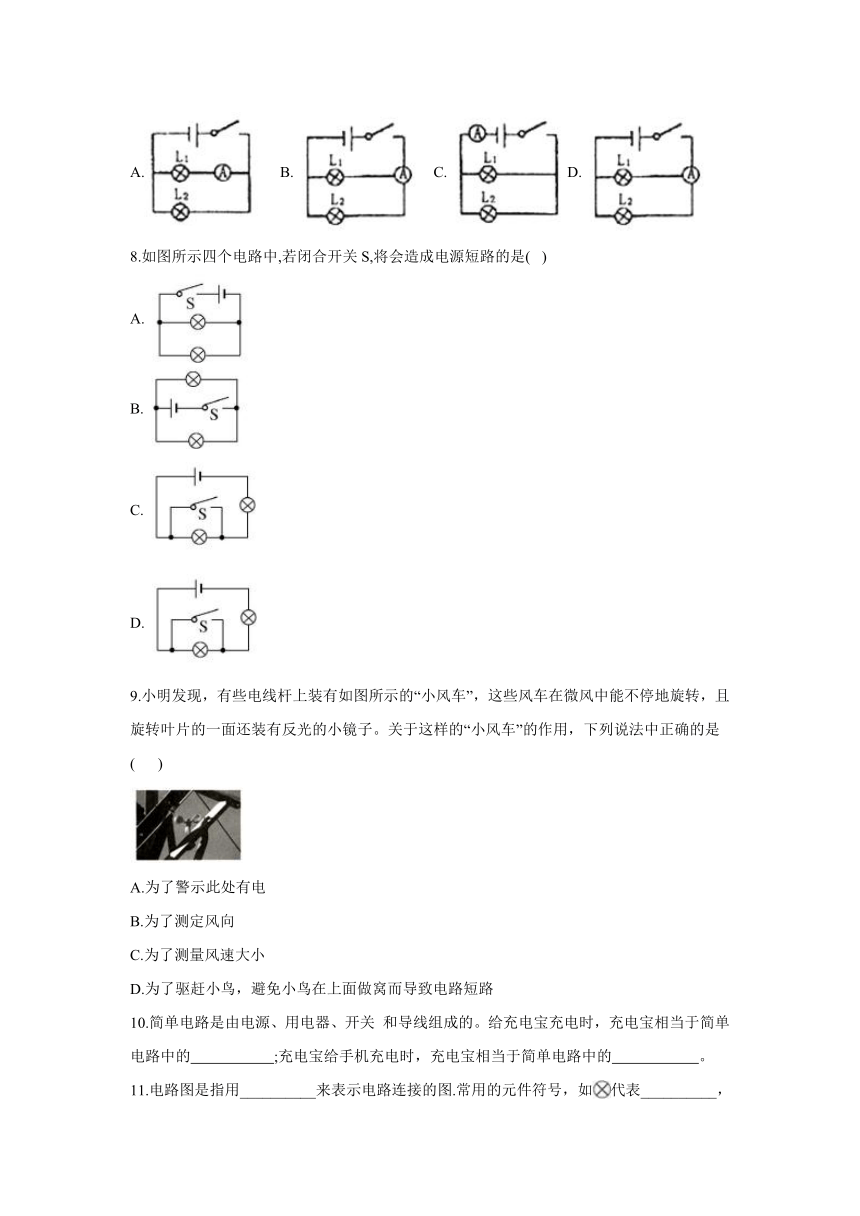

8.如图所示四个电路中,若闭合开关S,将会造成电源短路的是(???)
A.
B.
C.
D.
9.小明发现，有些电线杆上装有如图所示的“小风车”，这些风车在微风中能不停地旋转，且旋转叶片的一面还装有反光的小镜子。关于这样的“小风车”的作用，下列说法中正确的是(
)
A.为了警示此处有电
B.为了测定风向
C.为了测量风速大小
D.为了驱赶小鸟，避免小鸟在上面做窝而导致电路短路
10.简单电路是由电源、用电器、开关
和导线组成的。给充电宝充电时，充电宝相当于简单
电路中的
;充电宝给手机充电时，充电宝相当于简单电路中的
。
11.电路图是指用__________来表示电路连接的图.常用的元件符号，如代表__________，代表__________，代表__________，代表__________，代表__________.
12.为避免点燃烟花造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示.装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间.为完善设计方案,还需要在_______(填“a”或“b”)处安装一个开关S,断开此开关,指示灯熄灭,整个装置停止工作.点放烟花前,定时器在电路中应处于_________状态,目的是_________________.
答案以及解析
1.答案：A
解析：甲金属球带正电，乙带负电，乙带有较多的电子，用导线将两个金属球连接起来时，自由电子移动的方向是从乙向甲，电流的方向与电子运动方向相反，金属棒中形成的瞬间电流方向是从甲向乙.故选A.
2.答案：B
解析：人体很容易因为与地毯、地板摩擦而带上负电，自由电子移动形成电流，所以当带负电的人接触门把手，往往会发生“触电”现象，电子由人体流向把手；
由于电流方向是正电荷定向移动的方向，所以瞬间电流方向由把手到人体.
正电荷不会定向移动.
故B正确；
3.答案：C
解析：由题图可知,电流众电源正极流出，再到开关,然后分为两条路径,一条从电流表到灯,另一条经过灯,最后回到负极，开关控制整个电路,A、B、D错误。电流表A串联在支路上，测通过灯的电流,C正确。
4.答案：C
解析：由题意知正电子带正电荷，而电子带负电荷，异种电荷会相互吸引，A错误；电荷的定向移动形成电流，所以正电子定向移动也能形成电流，B错误；正电荷定向移动的方向为电流的方向，所以正电子定向移动形成电流，电流的方向与正电子定向移动的方向相同，C正确；正电荷定向移动的方向为电流的方向，电子带负电，所以电流的方向与电子定向移动的方向相反，D错误.
5.答案：B
解析：由题意可知，闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路.用导线先连接在两端时，发现甲不亮，乙亮，说明电路是通路，两灯泡不可能都短路，乙不可能断路；同时因导线连接在两端时，两灯均不亮，故甲灯发生了断路。故选B.
6.答案：A
解析：电荷间的相互作用是通过电场的作用来实现的，电荷受到电荷的作用力，是电荷激发的电场对电荷的作用力，作用力的方向由指向.带电体受到的静电力是由电荷激发的电场对电荷的作用力，作用力的方向由指向.
7.答案：D
解析：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡后到达开关回到负极；另一条经过开关后，再经过另一个灯泡到达开关回到负极，所以两灯并联；开关控制干路，开关只控制灯泡，对应的电路图是D.故选：D.
8.答案：C
解析：本题考查电路故障的判断。A、B项闭合开关S后,灯亮,不会造成电源短路;C项两灯与开关依次连接在电源的两极之间,闭合开关S后会造成电源两端被直接连接在一起,发生电源短路现象;D项闭合开关S后,一个灯的两端的接线柱上用导线连通,所以这一个灯泡被短路,而另一个灯泡正常发光,没有造成电源短路。故选C。
9.答案：D
解析：鸟收集来的筑巢材料中可能有一些导电的物质，如铁丝等，落到高压线上会引起线线间或线塔（地）间短路。小风车旋转时有一面可以反光，能起到较好的惊鸟效果。
10.答案：用电器;电源
解析：给充电宝充电时，充电宝消耗电能.相当于简单电路中的用电器;充电宝给手机充电时.充电宝提供电能，相当于简单电路中的电源.
11.答案：符号；灯泡；电动机；电阻；开关；电池
解析：电路图是指用符号来表示电路连接的图.
常用的元件符号，如代表灯泡，代表电动机，代表电阻，代表开关，代表电池.
12.答案：a;通路;进行倒计时,避免点燃烟花造成人员伤害
解析：断开开关,指示灯熄灭,整个装置停止工作,则开关应安装在干路中,即a处;点燃烟花前,定时器在电路中应处于通路状态,目的是进行倒计时,避免点燃烟花造成人员伤害.
