2020-2021学年初中物理人教版九年级全一册同步课时作业16.4变阻器word版有解析

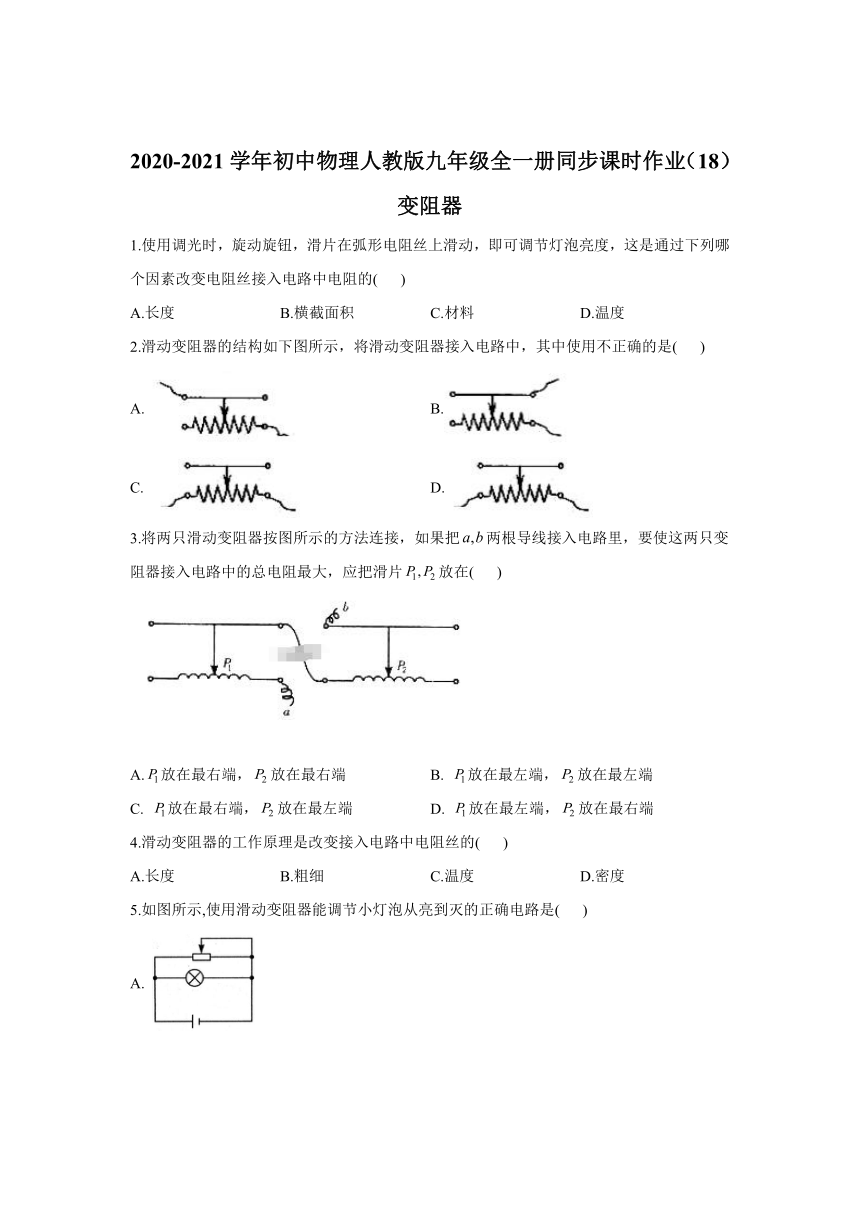

2020-2021学年初中物理人教版九年级全一册同步课时作业（18）
变阻器
1.使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的(
)
A.长度
B.横截面积
C.材料
D.温度
2.滑动变阻器的结构如下图所示，将滑动变阻器接入电路中，其中使用不正确的是(
)
A.
B.
C.
D.
3.将两只滑动变阻器按图所示的方法连接，如果把两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片放在(
)
A.放在最右端，放在最右端
B.
放在最左端，放在最左端
C.
放在最右端，放在最左端
D.
放在最左端，放在最右端
4.滑动变阻器的工作原理是改变接入电路中电阻丝的(
)
A.长度
B.粗细
C.温度
D.密度

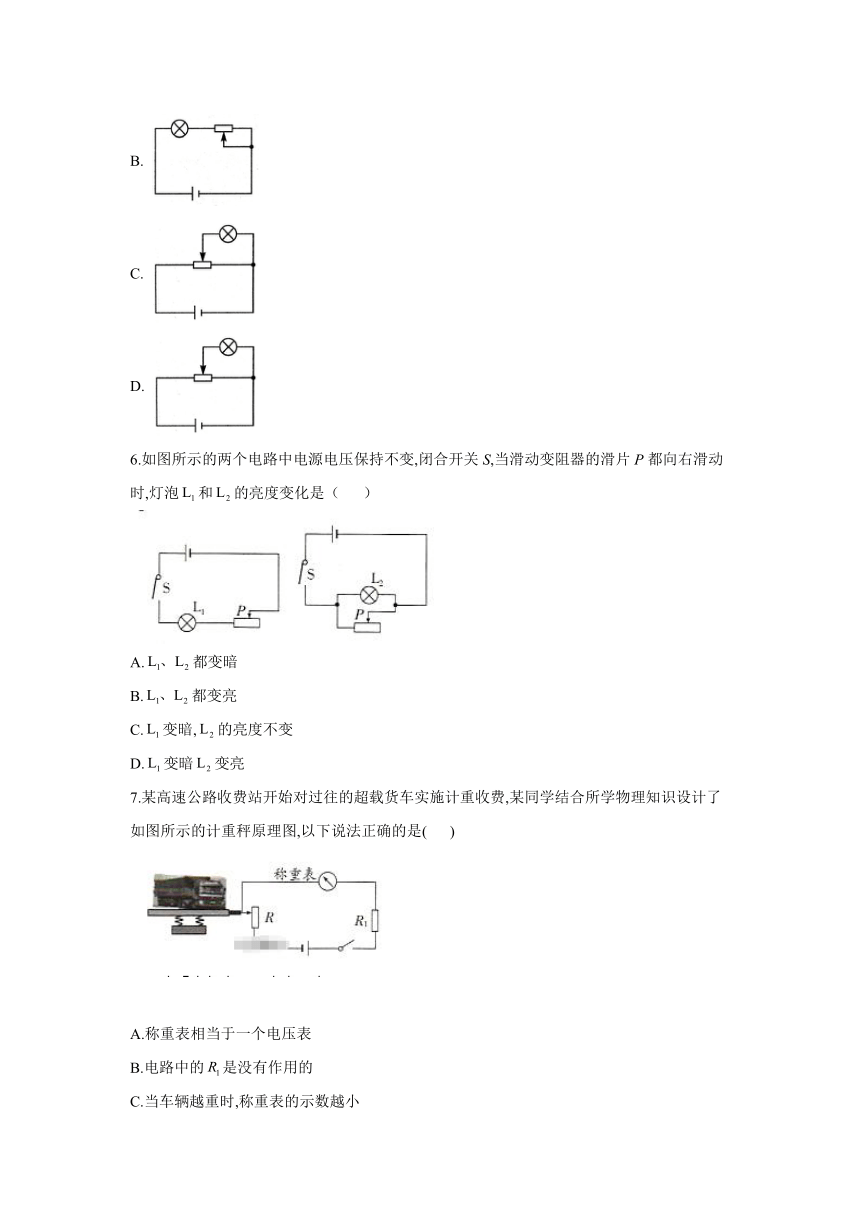

5.如图所示,使用滑动变阻器能调节小灯泡从亮到灭的正确电路是(
)
A.
B.
C.
D.
6.如图所示的两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡和的亮度变化是（
）
A.都变暗
B.都变亮
C.变暗,的亮度不变
D.变暗变亮
7.某高速公路收费站开始对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是(
)
A.称重表相当于一个电压表
B.电路中的是没有作用的
C.当车辆越重时,称重表的示数越小
D.当车辆越重时,称重表的示数越大

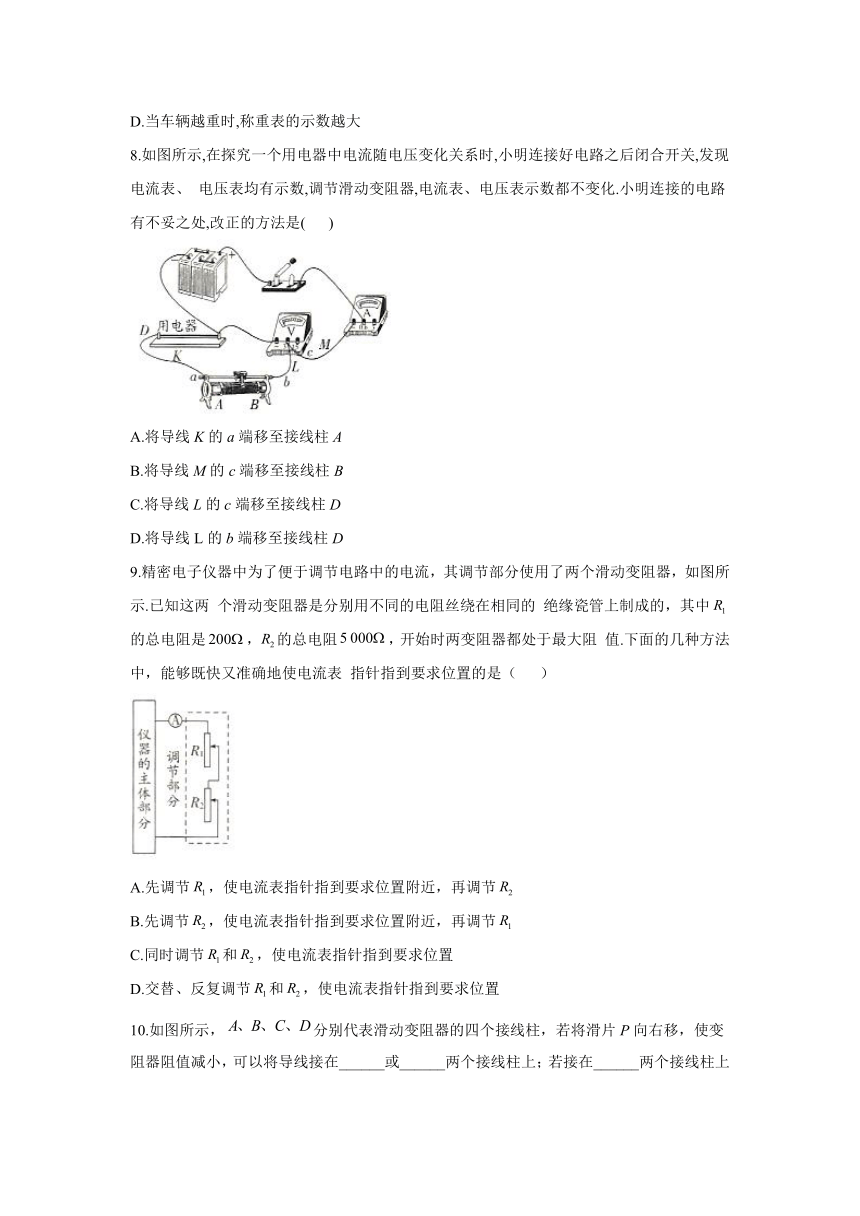

8.如图所示,在探究一个用电器中电流随电压变化关系时,小明连接好电路之后闭合开关,发现电流表、
电压表均有示数,调节滑动变阻器,电流表、电压表示数都不变化.小明连接的电路有不妥之处,改正的方法是(
)
A.将导线K的a端移至接线柱A
B.将导线M的c端移至接线柱B
C.将导线L的c端移至接线柱D
D.将导线L的b端移至接线柱D
9.精密电子仪器中为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示.已知这两
个滑动变阻器是分别用不同的电阻丝绕在相同的
绝缘瓷管上制成的，其中的总电阻是，的总电阻，开始时两变阻器都处于最大阻
值.下面的几种方法中，能够既快又准确地使电流表
指针指到要求位置的是（
）
A.先调节，使电流表指针指到要求位置附近，再调节
B.先调节，使电流表指针指到要求位置附近，再调节
C.同时调节和，使电流表指针指到要求位置
D.交替、反复调节和，使电流表指针指到要求位置
10.如图所示，分别代表滑动变阻器的四个接线柱，若将滑片P向右移，使变阻器阻值减小，可以将导线接在______或______两个接线柱上；若接在______两个接线柱上阻值为0
Ω；若接在______两个接线柱上，阻值为最大且不变．
11.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c
是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________（选填“a
和
b”、“a
和
c”或“b
和
c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）。
12.如图所示，是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子．当电流表示数越小时，滑动变阻器连入电路的阻值_____（填“越大”或“越小”），油箱内油量_____（填“越多”或“越少”）．
答案以及解析
1.答案：A
解析：滑动变阻器其工作原理是通过改变接入电路中的电阻丝的长度来改变电路中的电流，从而达到调节灯泡亮度的目的，故应选A.
2.答案：D
解析：滑动变阻器有四个接线柱，选择一上一下接入电路，移动滑片时才能改变连入电路的电阻的长度，才可以改变连入电路的电阻的大小。由图知道ABC符合正确的接法，D图都接下面两个接线柱，相当于定值电阻，不是滑动变阻器，故符合题意，选D。
3.答案：D
解析：如果把两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，需要把两端电阻串联起来，所以应把放在最左端，放在最右端.
4.答案：A
解析：滑动变阻器移动滑片时，改变接入电路电阻丝的长度，不能改变接入电阻丝的横截面积和材料，所以，滑动变阻器工作原理是：通过移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，故选A.
5.答案：D
解析：选项D,当滑片在最左边时,灯与电阻并联,当滑片在最右边时,灯处于短路状态.滑片在其他位置,灯与滑动变阻器右部分并联,再与左部分串联.
6.答案：C
解析：灯与滑动变阻器串联，当滑片向右滑动时，滑动变阻器连入电路的电阻变大，电路中电流变小，灯变暗;灯与滑
动变阻器并联，滑动变阻器的滑片向右滑动时，不会影响电灯这条支路中的电流，所以灯亮度不变.
7.答案：D
解析：由题图可知，称重表与电阻R串联，应为电流表，
选项A错误；当滑动变阻器接入电路中的电阻为零时，若电路没有，会发生电源短路，烧坏电源和电流表，因此电阻在电路
中起保护电路的作用，选项B错误；当车辆越重时，滑片向下移动，连入电路中的电阻变小，此时电路中的电流会变大，称重表的
示数变大，选项C错误，选项D正确.
8.答案：B
解析：将导线尺的K端移至接线柱A时,滑动变阻器可以改变
用电器两端的电压，但电压表测电源的电压，示数不变，不能进行
实验探究，A不可行;将导线M的c端移至接线柱B时，电压表测
用电器两端的电压，通过移动滑片可以改变用电器两端的电压，进
行实验探究,B可行;将导线M的c端移至接线柱D时，滑动变阻器与电压表串联，不能改变用电器两端的电压，无法进行实验探究，C不可行;将导线L的b端移至接线柱D时，滑动变阻器被断路，不
能改变用电器两端的电压，无法进行实验探究,D不可行.故选B.
9.答案：B
解析：由题意可知，比大很多，调节时阻值变化大，对电流影响大，所以要快速将电路中的电流调到要求位置，应先调节大电阻，当电流表的指针到达要求位置附近时，再调节小电阻，使指针准确地达到要求位置.故选B.
10.答案：
解析：当将或接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度变小，故接入电路的阻值将变小；若接在两个接线柱上阻值为0
Ω；当将接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变.
11.答案：b和c
镍铬合金丝
解析：顺时针旋转滑片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知电路中电阻变小，则应将接线柱b和
c与灯泡串联接入电路。在长度和粗细都相同的情况下，镍铬合金丝的电阻比铜丝的大，这样在移动滑片改变相同的长度时，镍铬合金丝连入电路的阻值会有明显的变化，起到明显改变电路电阻的目的，而用铜社制作的话，起不到明显改变电路
电阻的目的。
12.答案：越大;
越少
解析：由电路图可知，滑动变阻器R与定值电阻串联，电流表测电路中的电流，由的变形式可知，当电流表示数越小时，电路中的总电阻越大，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的电阻越大，由图可知，滑片上移时接入电路中的电阻越大，浮子下移，油箱内油量越少．
