第十三章 章末复习

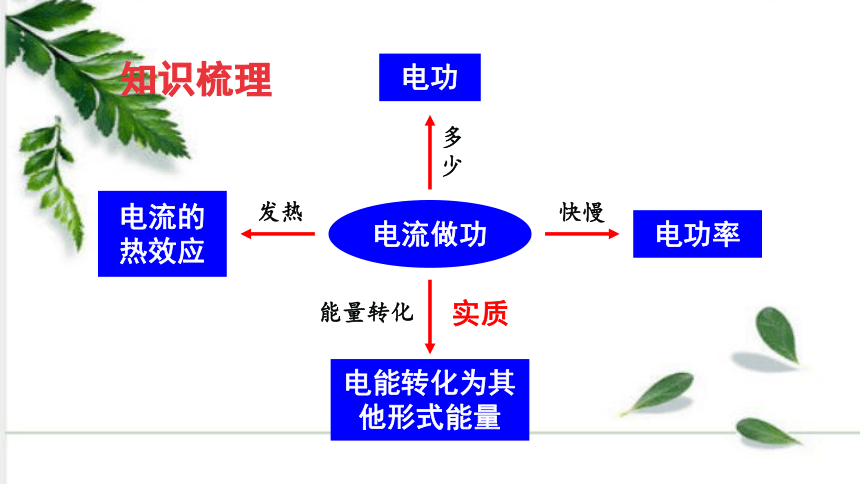

电流做功
多
少
电功
快慢
电功率
能量转化
电能转化为其他形式能量
发热
电流的热效应
实质

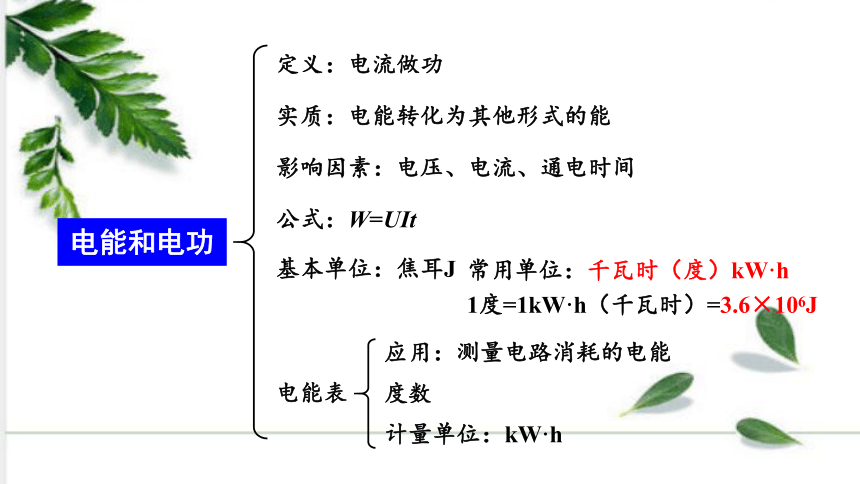

电能和电功
定义：电流做功
实质：电能转化为其他形式的能
影响因素：电压、电流、通电时间
公式：W=UIt
基本单位：焦耳J
常用单位：千瓦时（度）kW·h
1度=1kW·h（千瓦时）=3.6×106J
电能表
应用：测量电路消耗的电能
度数
计量单位：kW·h

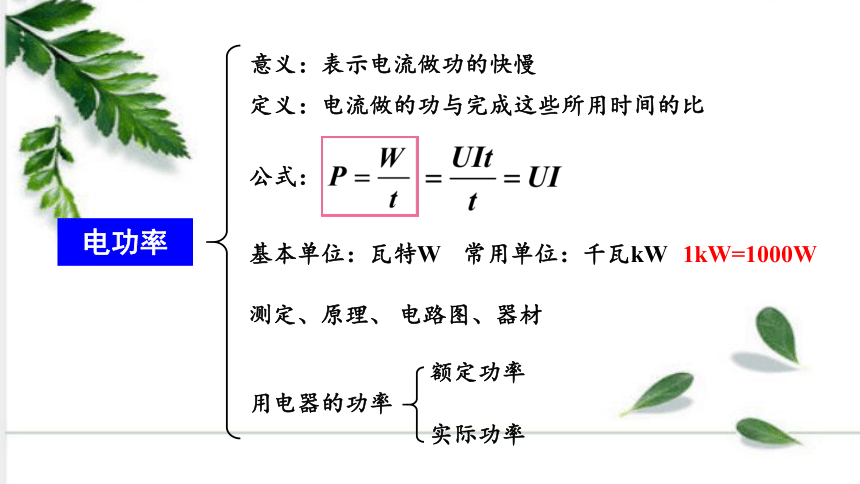

电功率
意义：表示电流做功的快慢
定义：电流做的功与完成这些所用时间的比
公式：
基本单位：瓦特W
常用单位：千瓦kW
1kW=1000W
测定、原理、 电路图、器材
用电器的功率
额定功率
实际功率

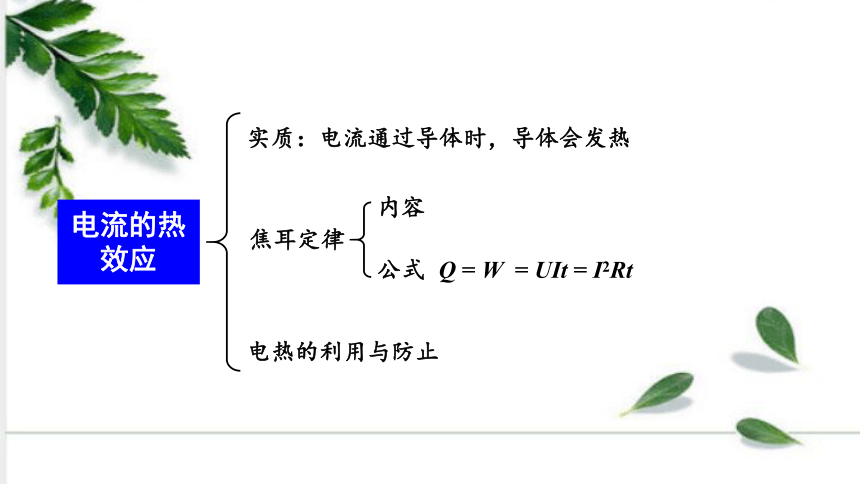

电流的热效应
实质：电流通过导体时，导体会发热
焦耳定律
内容
公式
Q = W = UIt = I2Rt
电热的利用与防止

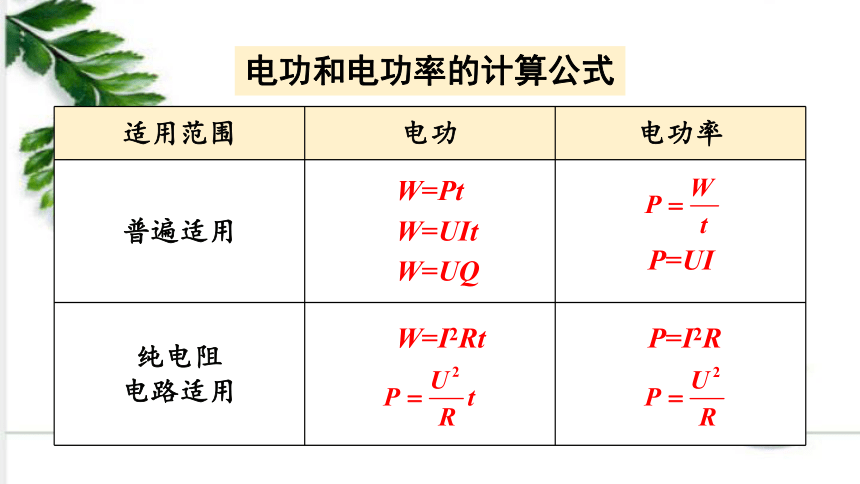

电功和电功率的计算公式
适用范围
电功
电功率
普遍适用
纯电阻
电路适用
W=Pt
W=UIt
P=UI
W=I2Rt
W=UQ
P=I2R

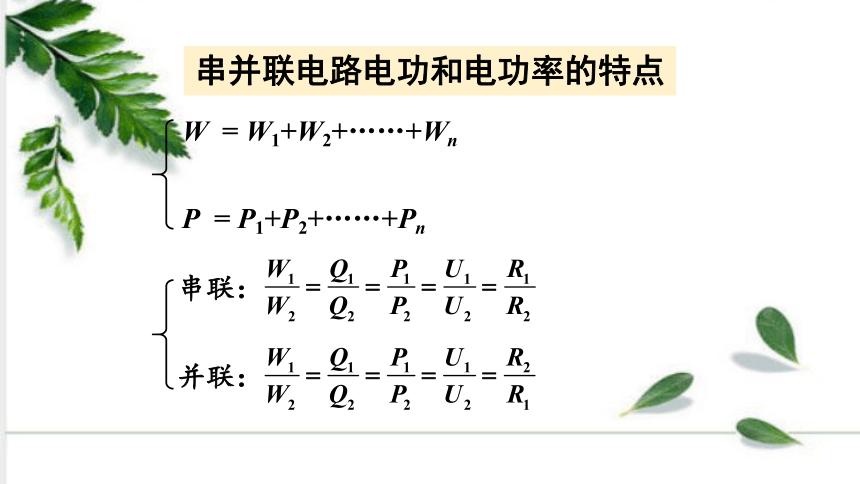

串并联电路电功和电功率的特点
W = W1+W2+……+Wn
P = P1+P2+……+Pn
串联：
并联：

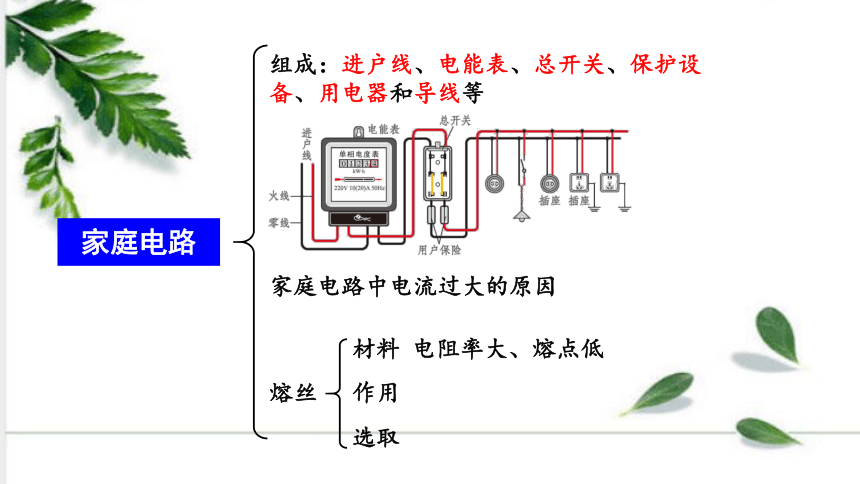

家庭电路
组成：进户线、电能表、总开关、保护设备、用电器和导线等
家庭电路中电流过大的原因
熔丝
材料 电阻率大、熔点低
作用
选取

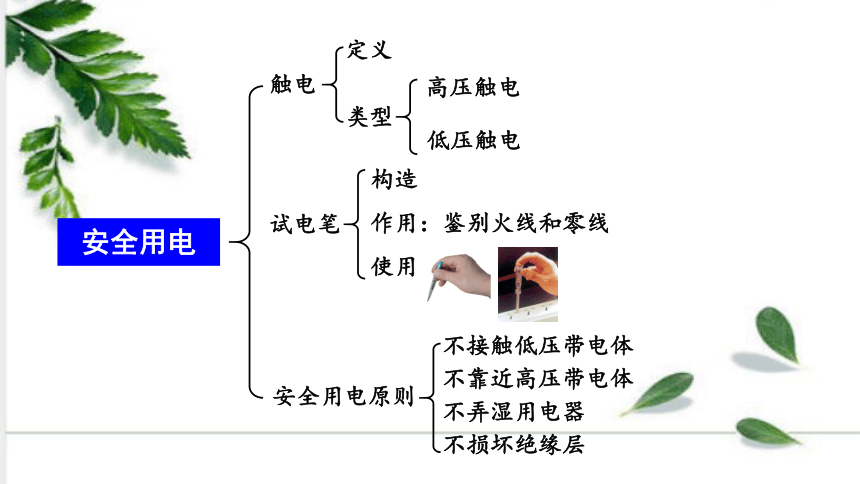

安全用电
触电
定义
类型
高压触电
低压触电
试电笔
构造
使用
作用：鉴别火线和零线
安全用电原则
不接触低压带电体
不靠近高压带电体
不弄湿用电器
不损坏绝缘层
1.关于电功与电功率，下列说法中正确的是 （ ）
A. 电功率的大小决定于电流做功的多少
B. 电功与电功率都表示了电能转化为其他形式的能的多少
C. 电功与电功率都表示了电能转化为其他形式能的快慢
D. 电功率等于用电器在单位时间里所消耗的电能
D
2.下列几种电器铭牌都标有“2 A”字样，其中表示额定电流的是（?　）
A.滑动变阻器上标有“1000Ω 2A”
B.家用电熨斗上标有“220V 2A”
C.电能表上标有“220V 2A”
D.蓄电池上标有“2A 10h”
B
3.下列说法中正确的是（ ）
A. 标有“220 V 40 W”字样的电烙铁，正常工作25 h，耗电1 kW
B. 标有“36 V 60 W”字样的灯泡，只有接在36 V的电压下，灯泡才能正常发光
C. 两盏25 W的电灯正常工作10 h，耗电0.5 kW·h
D. 1 000 W的电炉累计正常工作50 h，耗电50度
BCD
4.一个电阻器的电阻为R，当它两端的电压为U，通电时间为t，则消耗的电能为W，若要使它消耗的电能为W/4，下面采用的方法正确的是（ ）
A. 电阻R不变，电压减半，通电时间t减半
B. 电阻R不变，电压不变，通电时间t减半
C. 电阻R不变，电压减半，通电时间t不变
D. 电阻为R/2，电压增大为原来的2倍，通电时间t不变
C
5.李明同学家的所有家用电器都不工作了，他用测电笔检查时，发现所有的家用电器都不带电，保险丝也没有断，发生此现象的原因不可能是（ ）
A.停电了 B.进户火线断了
C.保险丝接线处接触不良 D.火线与零线相碰了
D
6.如图所示电路中，小灯泡 L标有“2.5V 1W” 字样，电阻R为5Ω。当开关S闭合时，小灯泡恰好正常发光，则电源电压为________V，小灯泡电阻为________ Ω，电流表示数为________ A。
2.5
6.25
0.5
7.某品牌M7型摄像机的随机蓄电池的容量是“2Ah”（“2 Ah”的含义是：该蓄电池若以2A的电流放电，可放电1h），输出电压为12V。这样的蓄电池充好电后，能释放的最大电能为__________J。
86400
8.白炽灯泡是常用的普通灯泡，它是利用电流的热效应制成的，下列有关白炽灯的几个问题，请你作出简要回答：
（1）白炽灯为什么要抽成真空？
（2）灯泡什么时候最容易烧坏？
（3）灯泡的灯丝要绕成螺旋状，这样做的目的是什么？
（1）防止灯丝被氧化，阻止钨丝升华。
（2）开灯瞬间，灯丝温度低，电阻较小，因此实际功率大。
（3）减小散热面积，提高灯丝的温度。
9.一台电风扇正常工作时，电机两端的电压为220V，通过线圈的电流为0.2A，这台电风扇正常工作1min消耗多少焦的电功？
已知：U=220 V，I=0.2A，t=1min=60s，
那么这台电扇正常工作1?min消耗的电功为：
W=UIt=220?V×0.2?A×60s=2640J
10.如图所示电路，电源电压保持不变，闭合开关S，当变阻器滑片P在中点a处时，电流表读数为0.6A；当滑片P在b端时，电压表读数为5V，电流表读数为0.5A，请根据测得的数据计算出前后两次在电阻R1上消耗的功率。
解：当滑动变阻器滑片P在中点a处时，R1和R2串联，R2的一半Ra连入电路，电流表测量的是整个电路中的电流。
根据欧姆定律
计算电阻，再根据串联电路电阻的关
系，计算出R1的阻值，最后利用公式P=I2R1计算出前后两次电阻R1上消耗的功率。
已知：Ub=5V，I2=0.5A，则
所以Ra=5Ω，则Ua=Ia Ra =0.6A×5Ω=3V
由串联电路电流和电压规律和欧姆定律可得：
求得电源电压U=15V，R1=20Ω
当滑片P在a端时，电阻R1消耗的功率为
当滑片P在b端时，电阻R1消耗的功率为
通过本节课的学习，你有什么收获？
