第十四章 磁现象
本章复习和总结

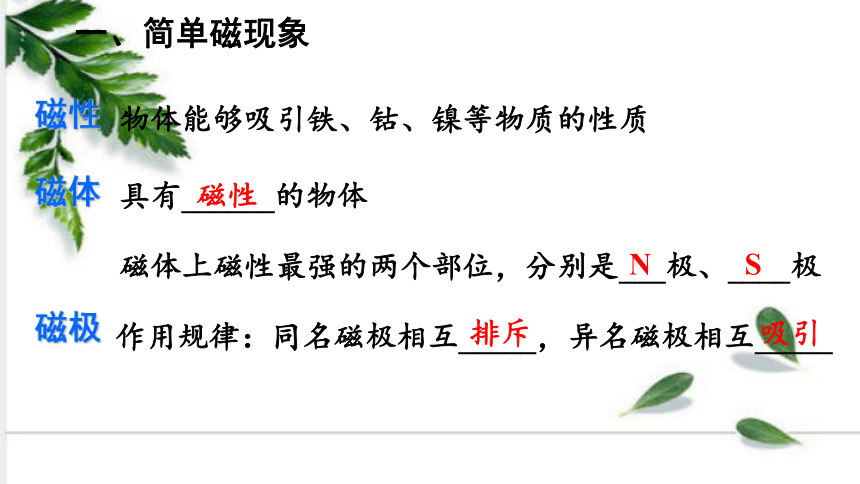

一、简单磁现象
磁性
物体能够吸引铁、钴、镍等物质的性质
磁体
具有______的物体
磁性
磁体上磁性最强的两个部位，分别是___极、____极
N
S
磁极
作用规律：同名磁极相互_____，异名磁极相互_____
排斥
吸引
二、磁场
方向
磁感线上某一点的切线方向、小磁针N极的受力方向
磁感线

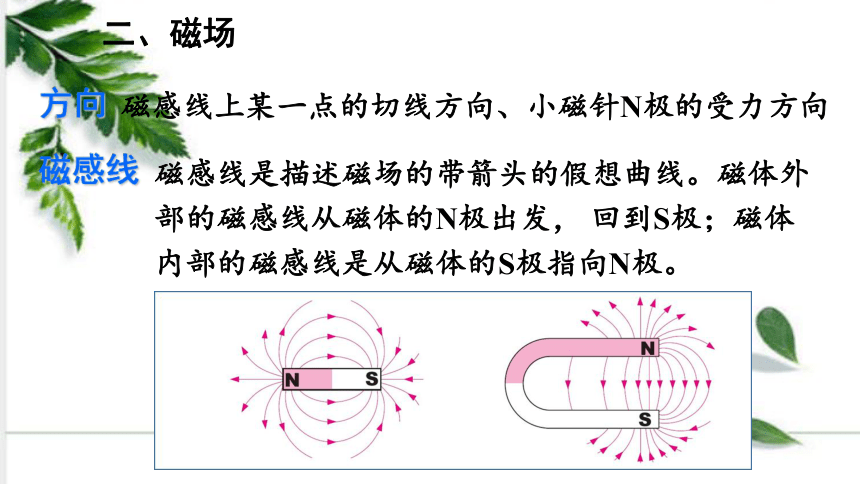

磁感线是描述磁场的带箭头的假想曲线。磁体外部的磁感线从磁体的N极出发， 回到S极；磁体内部的磁感线是从磁体的S极指向N极。
二、磁场

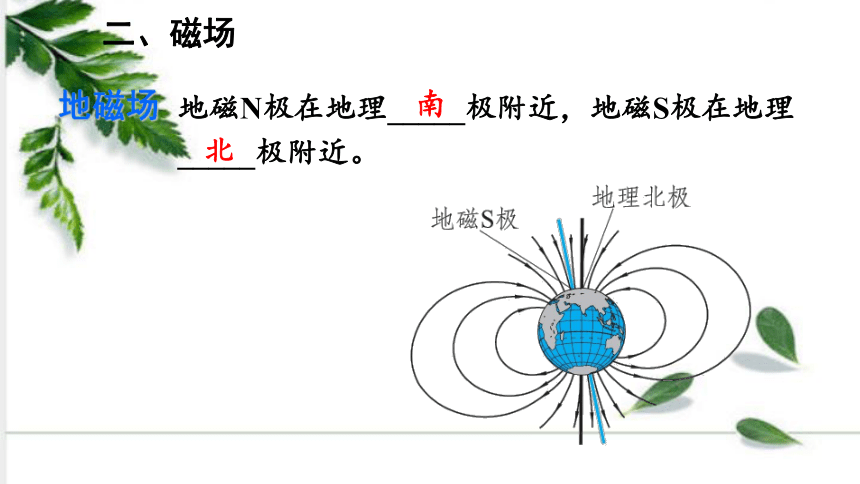

地磁场
地磁N极在地理_____极附近，地磁S极在地理_____极附近。
南
北

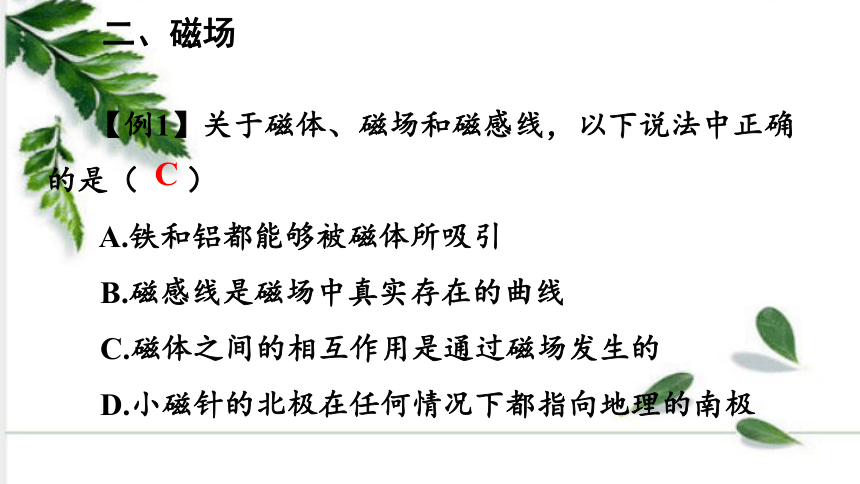

【例1】关于磁体、磁场和磁感线，以下说法中正确的是（ ）
A.铁和铝都能够被磁体所吸引
B.磁感线是磁场中真实存在的曲线
C.磁体之间的相互作用是通过磁场发生的
D.小磁针的北极在任何情况下都指向地理的南极
二、磁场
C
三、电生磁
电流的磁效应
电流周围存在磁场，磁场方向与电流方向有关

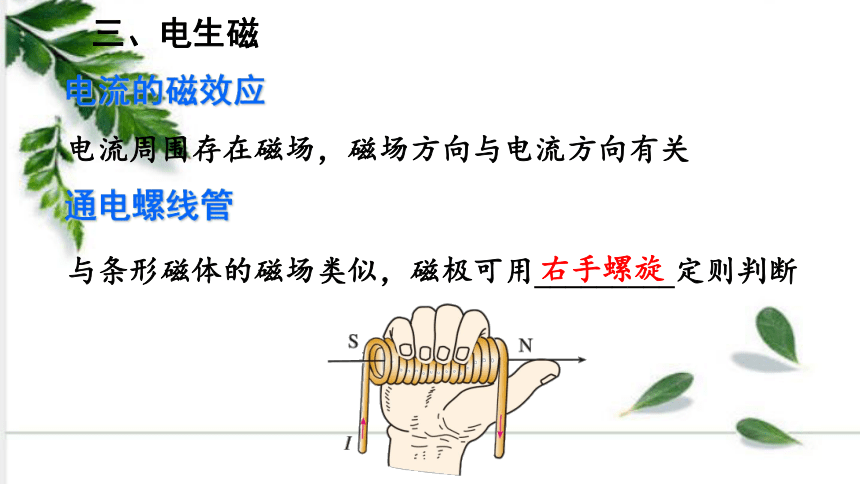

通电螺线管
与条形磁体的磁场类似，磁极可用_________定则判断
右手螺旋

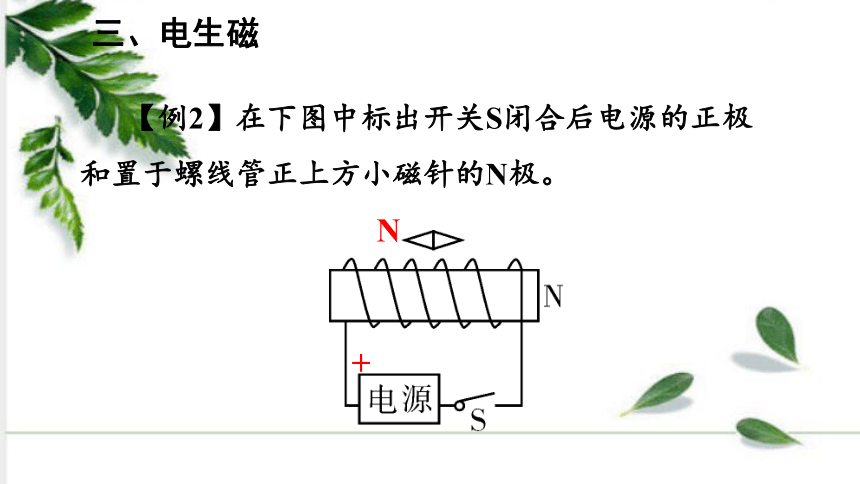

【例2】在下图中标出开关S闭合后电源的正极和置于螺线管正上方小磁针的N极。
N
+
三、电生磁

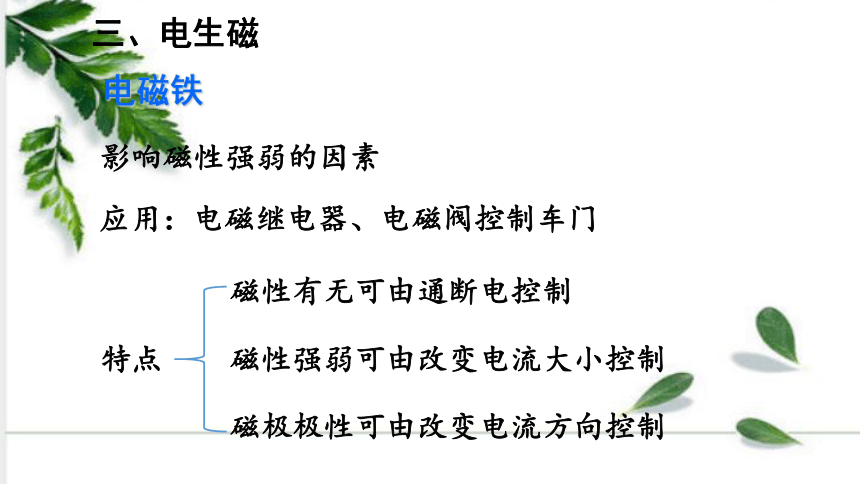

电磁铁
三、电生磁
影响磁性强弱的因素
应用：电磁继电器、电磁阀控制车门
特点
磁性有无可由通断电控制
磁性强弱可由改变电流大小控制
磁极极性可由改变电流方向控制
三、电生磁

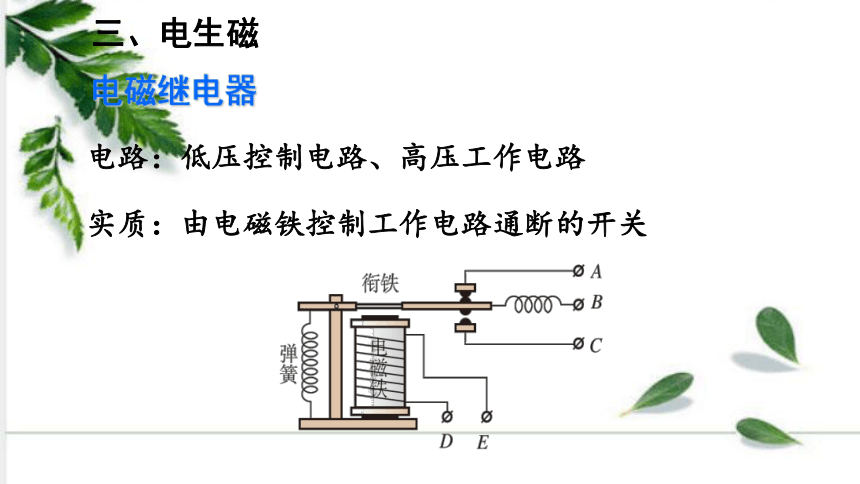

电磁继电器
电路：低压控制电路、高压工作电路
实质：由电磁铁控制工作电路通断的开关
三、电生磁
【例3】如图是“自动水位显示器”的电路图。当水位未到金属块B时，绿灯亮；当水位到达B时，红灯亮。请根据以上要求，用笔画线代替导线，完成工作电路的连接。
四、磁场对电流的作用
磁场对通电导线有力的作用，力的方向可用_______定则判断
左手
直流电动机：经过平衡位置后_______自动改变电流方向
四、磁场对电流的作用
换向器
能量转化：电能转化为机械能
【例4】在制作简易电动机过程中，若要改变电动机的转动方向，可以（ ）
A.改变通电电流的大小
B.将电源的正负极对调
C.换用磁性更强的磁铁
D.增加电动机的线圈匝数
B
四、磁场对电流的作用
五、磁生电
电磁感应
当导体回路中的一部分在磁场中做___________运动时，回路中会产生感应电流
感应电流方向与磁场方向和导体运动方向有关
能量转化：机械能转化为电能
切割磁感线
实际的发电机：由______和______组成
五、磁生电
应用
动圈式话筒
定子
转子
发电机：分为直流发电机和交流发电机
随堂练习
1.有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁体，管外缠绕着线圈。运动时，磁体在管
中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。“计步器”的基本原理与下列哪幅图相同（ ）
A
随堂练习
2.关于磁场和磁感线，以下说法错误的是（ ）
A.磁体周围存在着磁感线
B.磁体之间的相互作用是通过磁场产生的
C.磁体外部的磁感线都是从磁体的 N 极出发，回到 S 极的
D.磁场中，小磁针静止时北极所指的方向为该点磁场的方向
A
随堂练习
3.在图中的自动控制电路中，当控制电路的开关 S 闭合时，工作电路的情况是（ ）
A.灯不亮，电铃响
B.灯不亮，电铃不响
C.灯亮，电铃不响
D.灯亮，电铃响
A
4.在一次物理实验中，小宇同学连接了如图所示的电路，电磁铁的 B 端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（ ）
随堂练习
A.电磁铁的 A 端为 N 极
Ｂ.小磁针静止时，N 极水平指向左
C.利用这一现象所揭示的原理可制成的设备是发电机
D.当滑动变阻器的滑片 P 向右端移动，电磁铁磁性增强
C
课堂小结
通过本节课的学习，你有什么收获？
