第五节 家庭电路

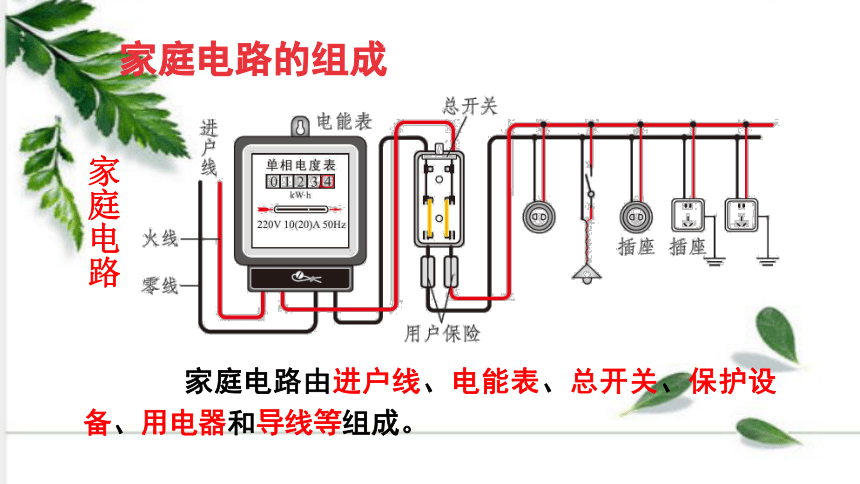

家庭电路
家庭电路由进户线、电能表、总开关、保护设备、用电器和导线等组成。

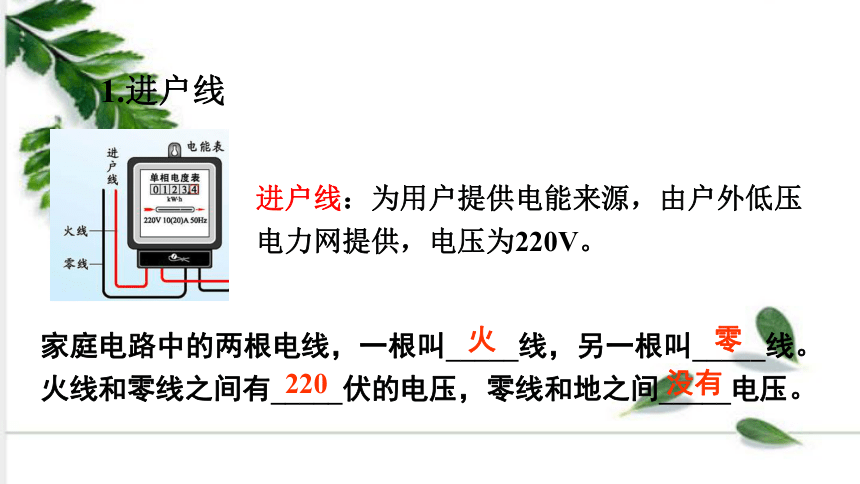

1.进户线
进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
家庭电路中的两根电线，一根叫_____线，另一根叫_____线。火线和零线之间有_____伏的电压，零线和地之间_____电压。
零
火
220
没有
2.电能表
（1）位置及连接方式：
安装在干路上，在总开关之前，进户线之后
（2）作用：度量家庭所消耗电能的多少
（3）电能表的参数及含义：220V 10（20）A
220V：是电能表的工作电压；
10A：是电能表的基本电流；
20A：是电能表额定最大电流。

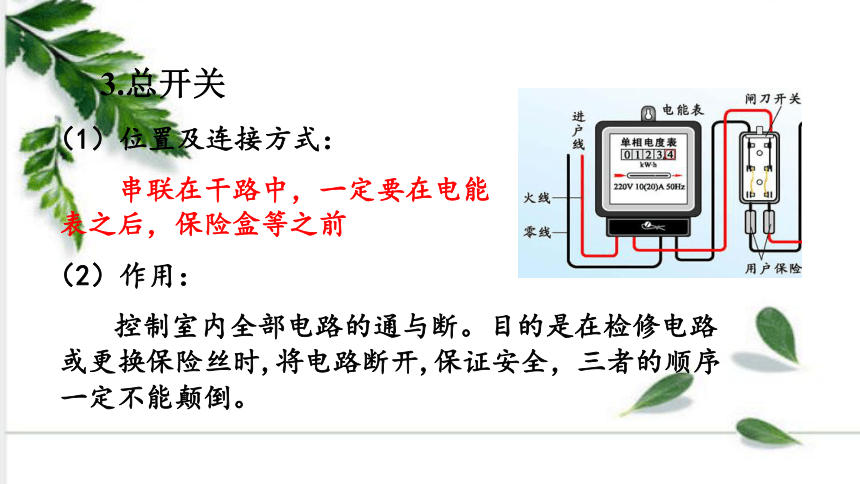

3.总开关
（1）位置及连接方式：
串联在干路中，一定要在电能表之后，保险盒等之前
（2）作用：
控制室内全部电路的通与断。目的是在检修电路或更换保险丝时,将电路断开,保证安全，三者的顺序一定不能颠倒。

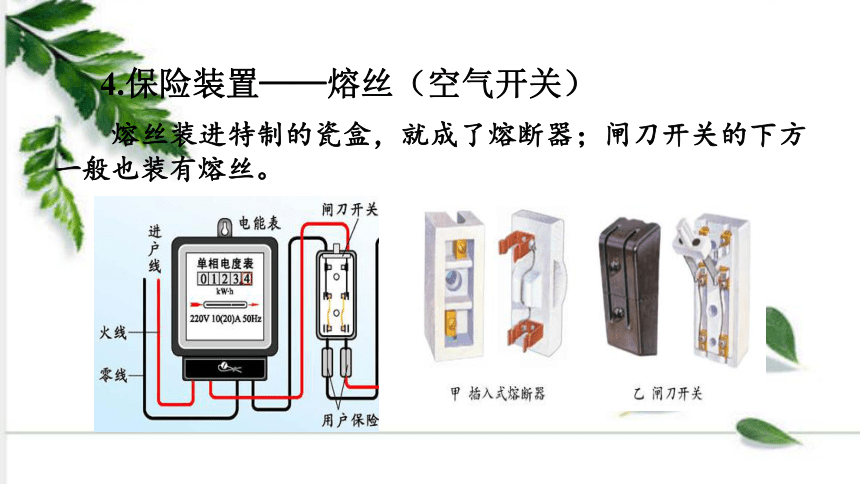

4.保险装置——熔丝（空气开关）
熔丝装进特制的瓷盒，就成了熔断器；闸刀开关的下方一般也装有熔丝。
5.用电器及其开关
各用电器并联在电路中，用电器与控制其开关串联，开关应与火线相连。
（1）作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
（2）材料：由电阻率较大、熔点较低的铅锑合金制成。
（3）选用原则：选用保险丝时，应该使它的额定电流等于或稍大于电路最大正常工作电流。
保险装置——熔丝
保险装置——熔丝
（4）使用注意事项：不能用过细或过粗的保险丝，过细的容易经常断电，过粗不能起到保险作用，更不能用铁丝、铜丝或其他金属丝代替保险丝。
管式熔断器
瓷插式熔断器
保险丝
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
保险装置——空气开关（低压断电器）
保险装置——漏电保护器
作用：可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。
电路元件
作用
连接方式和位置
进户线
引入低压电到室内
分为零线和火线
电能表
用来测量一定时间内消耗的电能
与进户线相接，串联在干路中
总开关
检修更换元件时切断电源，以免触电
连在电能表后面，串联在干路中
保险盒
电路中电流过大时自动切断电路，避免引起火灾
连在总开关后面，串联在干路中
开关
控制单个用电器的通电
接在火线上，与各用电器串联
插座
给可搬动的家用电器供电
与其他用电器并联在电路中
用电器
消耗电能，为人们服务
各用电器之间是并联的
1.如图所示，是一种常用的断路器，也叫空气开关。若空气开关跳起后，复位，又立刻跳起，这一定不是下列哪种现象引起的（ ）
A.电路中出现了断路现象
B.电路中有短路现象
C.电路中总电流过大
D.空气开关的额定电流过小
A
2.一天晚上，照明一直正常的居民楼突然停电，经检查是配电盒里的总保险丝熔断了。李叔叔换上跟原来一样规格的保险丝，闭合开关，全楼的灯马上都亮了。可是经过几分钟，保险丝又熔断了。请你分析其中的原因（ ）
A.一定是电路某处发生了短路
B.可能是电路某处开路
C.可能是电路中新连入了大功率的用电器
D.保险丝不合适，应当换用更粗的保险丝
C
3.家庭电路中，控制电灯的开关与电灯是____联的，电灯与其他用电器是____联的，教室里的电风扇与日光灯是____联，电风扇正常工作时电压为____ V，根据表中所提供的数据，可以确定适宜制作保险丝的是____。（提示:制作保险丝的材料要求电阻率大、熔点低）
串
并
并
220
铅
4.你家里的空气开关是安装在家庭电路中哪个部位的？为什么要这样安装？
解答：空气开关安装在电能表后。当电路中的电流过大时，空气开关自动断开，切断电路，起到保护电路的作用。
