第二章
第一节探索生命的器具

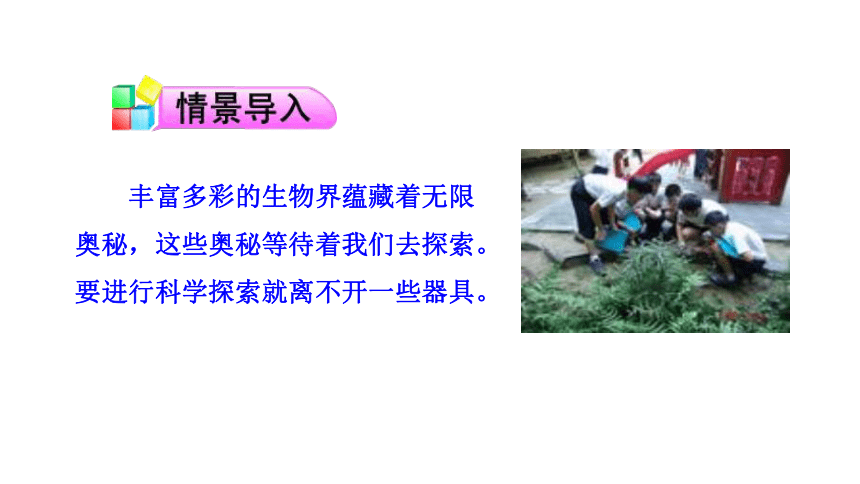

　　丰富多彩的生物界蕴藏着无限奥秘，这些奥秘等待着我们去探索。要进行科学探索就离不开一些器具。

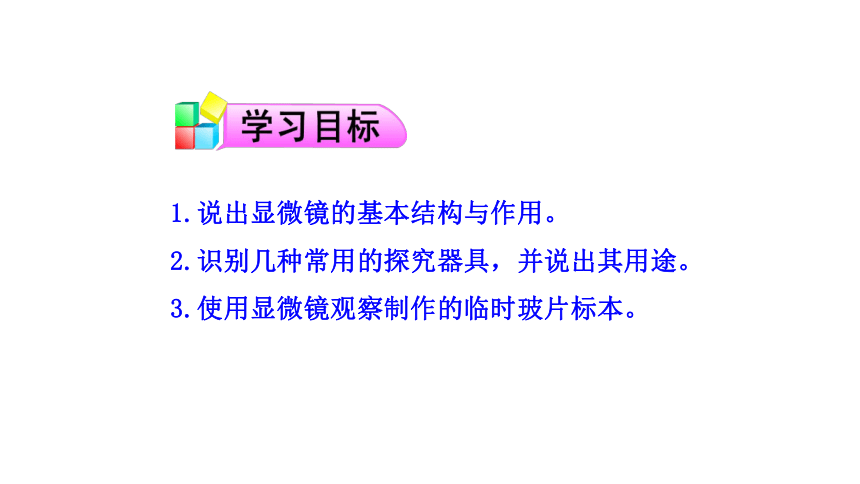

1.说出显微镜的基本结构与作用。
2.识别几种常用的探究器具，并说出其用途。
3.使用显微镜观察制作的临时玻片标本。

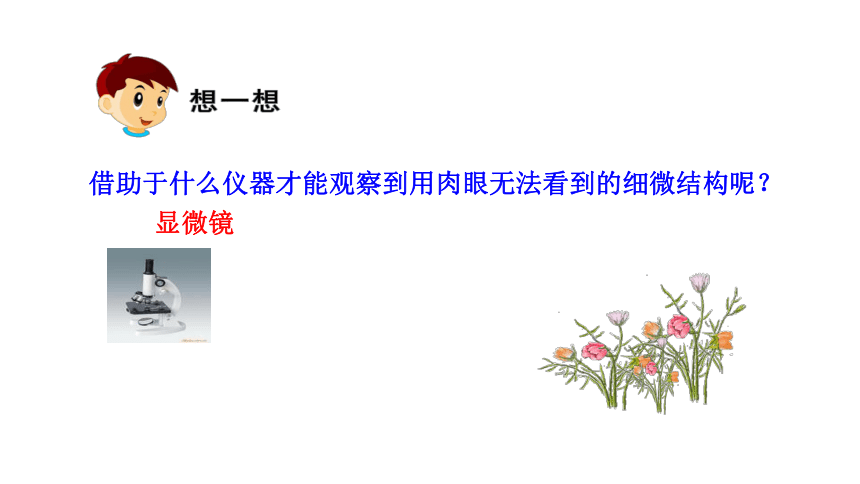

借助于什么仪器才能观察到用肉眼无法看到的细微结构呢？
显微镜
生物学是自然科学的一个门类，它既是基础理论性较强的科学，也是实验性很强的科学，培养动手能力极为重要。
你好！

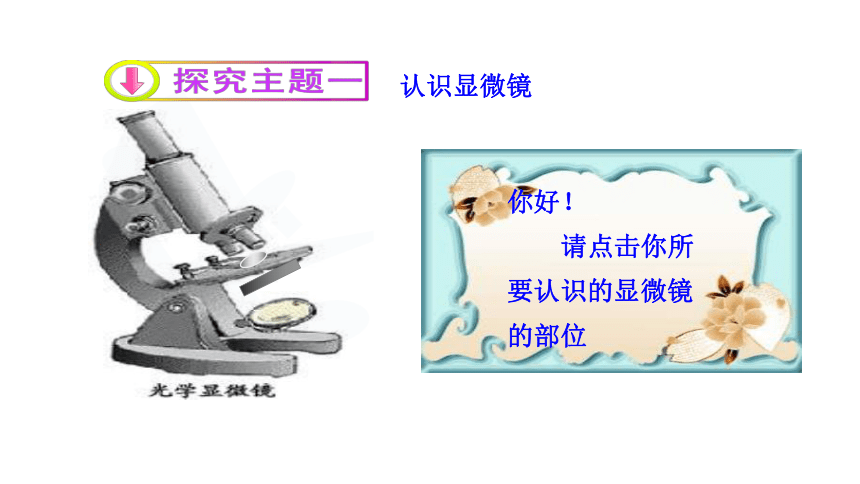

请点击你所要认识的显微镜的部位
认识显微镜

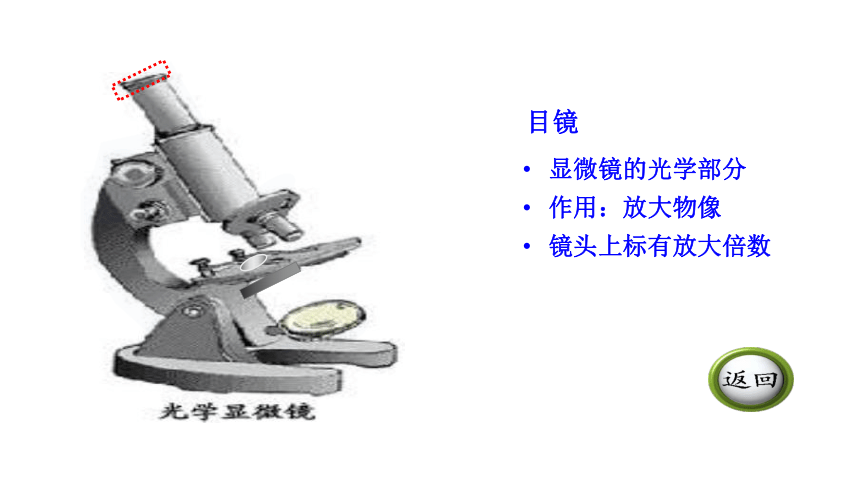

显微镜的光学部分
作用：放大物像
镜头上标有放大倍数
目镜

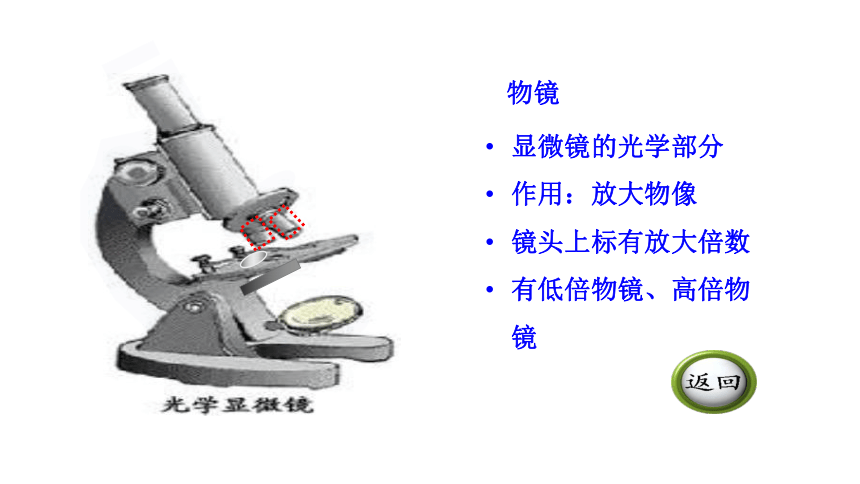

显微镜的光学部分
作用：放大物像
镜头上标有放大倍数
有低倍物镜、高倍物镜
物镜

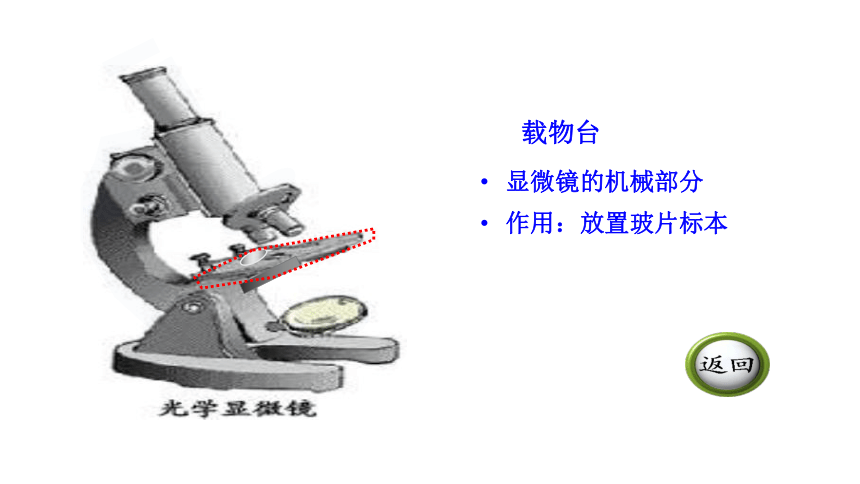

显微镜的机械部分
作用：放置玻片标本
载物台

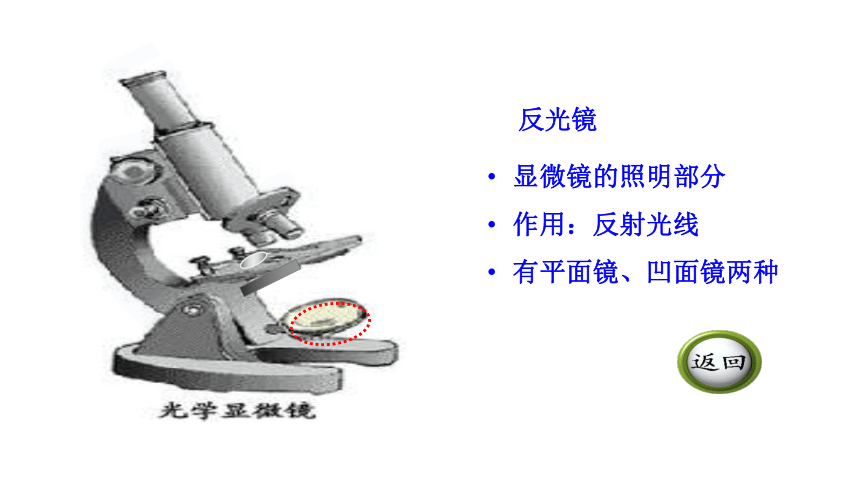

显微镜的照明部分
作用：反射光线
有平面镜、凹面镜两种
反光镜

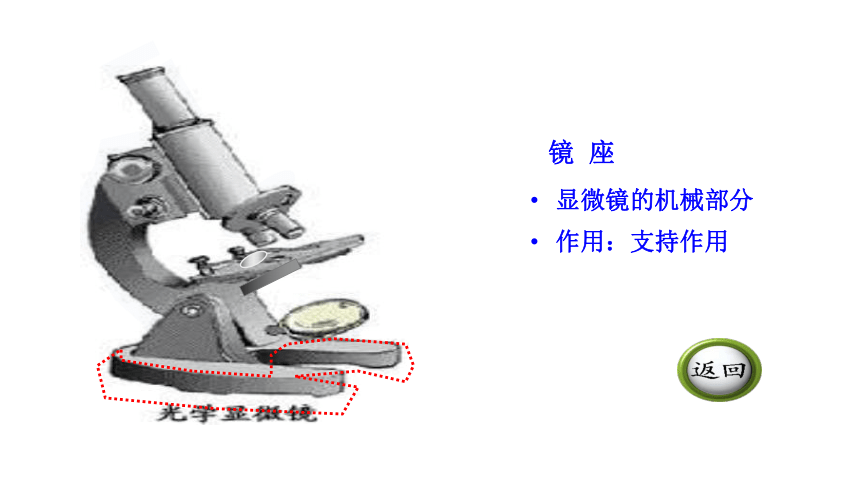

显微镜的机械部分
作用：支持作用
镜
座

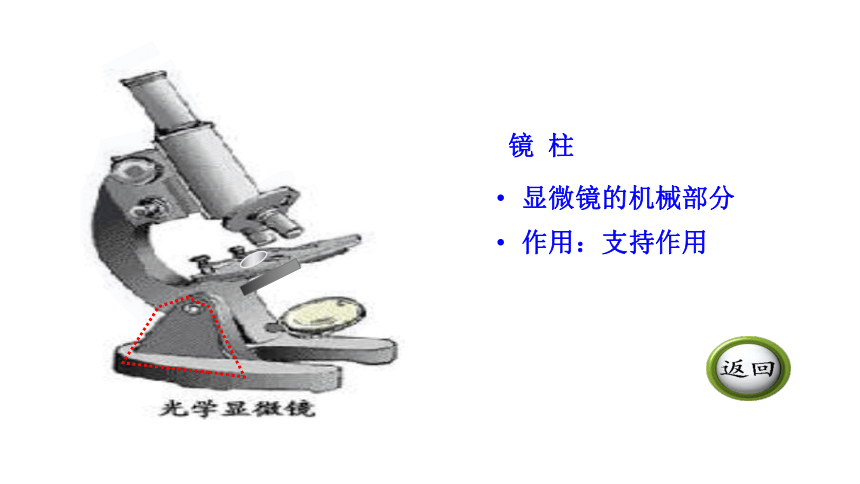

显微镜的机械部分
作用：支持作用
镜
柱
显微镜的机械部分
作用：连接作用
镜
臂
显微镜的机械部分
作用：升降镜筒，升降幅度较大，一般调节
逆时针旋转上升镜筒；顺时针旋转下降镜筒
粗准焦螺旋
显微镜的机械部分
作用：升降镜筒，升降幅度较小，精细调节
逆时针旋转上升镜筒；顺时针旋转下降镜筒
细准焦螺旋
显微镜的机械部分
作用：安放镜头
把目镜和物镜连接起来
镜
筒
显微镜的机械部分
作用：安放和转换物镜镜头
转换器
显微镜的机械部分
作用：夹持玻片标本
压片夹
显微镜的机械部分
作用：使光线通过
通光孔
显微镜的照明部分
作用：调节光线强弱
遮光器
1
2
3
4
5
6
7
8
10
11
12
9
目镜
粗准焦螺旋
细准焦螺旋
镜臂
物镜
镜柱
镜座
镜筒
压片夹
载物台
遮光器
反光镜
1.准备
将显微镜平稳地放在身前的实验桌上，略偏左，使镜臂对着身体，镜筒向前（如图所示）
实验桌
人
显微镜
注意事项
2.对光①
转动转换器，使低倍镜对准通光孔，
转动粗准焦螺旋，使低倍镜前端距
载物台约1～2厘米的距离。
（如图所示）
低倍物镜
通光孔
载物台
注意事项
对光②
将光圈放大；
让左眼朝目镜里注视，同时用手将反光镜转向光源；
调节反光镜，直至从目镜里看到一个白色明亮的圆形视野。（如图所示）
光圈
反光镜
注意事项
将玻片标本放在载物台上，使待检查部分位于通光孔中心，用压片夹压住载玻片两端。（如图所示）
3.低倍镜观察①
注意事项
两眼从侧面注视，将物镜降至距标本约0.5厘米时停止。（如图所示）
低倍镜观察②
注意事项
用左眼朝目镜里观察，同时转动粗准焦螺旋，缓慢上升镜筒，直到视野中出现物像，再用细准焦螺旋调节。（如图所示）
低倍镜观察③
注意事项
先在低倍镜下找到所需观察的物像，把要进一步放大的部位移到视野正中央。（如图所示）
4.高倍镜观察①
中期
注意事项
转动转换器，使高倍镜到位。调节
反光镜和光圈，使光照明亮，再微
微调节细准焦螺旋，直到物像清晰。
（如图所示）
高倍镜观察②
注意事项
5.显微镜复原
注意事项
用擦镜纸擦净目镜和物镜，用清洁纱布擦净镜体。再转动转换器，把两个物镜偏离通光孔，并将镜筒下降，然后将显微镜平稳地放入镜箱内保存。
注意事项
1.取送显微镜时，应右手握住镜臂，左手托住镜座，轻拿轻放。切勿用一只手斜提，前后摆动，防止目镜滑出跌落。
2.擦拭目镜、物镜和反光镜上的灰尘或污物，必须使用专用的擦镜纸。切勿用手指、手帕、纱布和普通纸擦。
注意事项
3.镜头的切换一定要使用转换器，以免使光轴发生弯曲。
4.镜检时，如有必要使镜筒倾斜，注意倾斜角度不能超过45?，
以免整个镜体重心不稳而翻倒。
5.转动粗、细准焦螺旋时，不要用力过猛，以防止机件损坏，
调节失灵。
6.镜检时，坐姿端正，一般用左眼观察物像，用右眼看着实
验报告纸画图。两眼须同时睁开，以减少疲劳。
7.切忌一面从目镜进行观察，一面使镜筒下降，这样容易使
物镜与玻片标本碰撞而损坏；也不能持续转动粗准焦螺旋，使
镜筒一直上升，这样会使镜筒内的齿板和齿轮脱钩，以致镜筒
跌出。
注意事项
注意事项
8.载物台要保持清洁干燥。如使用新鲜材料做临时装片，必须在载玻片上加盖盖玻片。切勿让材料、水滴、试剂接触物镜和载物台。如沾上，应立即擦干净，以免镜头等被污染和腐蚀。
9.在高倍镜下调节焦距时，切勿使用粗准焦螺旋，以免压坏标本，损坏物镜。
注意事项
10.高倍镜使用完毕，必须先上升镜筒，移开镜头后再取出玻片标本，以免取玻片时擦损镜头的镜面。
11.绝对禁止随意取出目镜或拆下显微镜的其他部件，以免灰尘掉入镜筒、部件失落或损坏。
2.如何尽快使物像移到视野中央？
1.如何操作使物像更容易找到？
操作技能
1.如何操作使物像更容易找到？
如图所示，在放置载玻片时，使观察对象置于通光孔的中央。
因为，通光孔的中央与物镜的光轴在一条直线上，通过调节粗准焦螺旋，就比较容易找到物像。
2.如何尽快使物像移到视野中央？
如图，物像在视野的下方，若要移至中央，则装片应向镜臂方向移动。
装片移动方向与视野中物像移动方向是相反的。
镜臂侧
镜臂侧
操作如图所示
载物台
通光孔
镜臂侧
一、选择题
1．用显微镜进行观察的材料必须是
(
)
A．新鲜的
B．完整的
C．薄而透明的
D．干燥的
2．用显微镜观察微小物体时，目镜上标有“5×”字
样。物镜上标有“45×”字样。观察到的物体的实际
放大倍数是
(
)
A．5倍
B．45倍
C．50倍
D．225倍
C
D
3．把刻有“p”的载玻片放在显微镜下观察时，视野中所看
到的应当是
(
)
A．q
B．p
C．d
D．b
4.如果在载玻片上写“→”那么在显微镜下可看到（
）
A．→
B．←
C．↑
D．↓
B
C
5.制作临时玻片标本的主要步骤可以依次简化为（
）
A．擦片→滴水→取材→吸水→观察
B．擦片→滴水→取材→吸水→盖片
C．擦片→滴水→取材→盖片→观察
D．擦片→取材→吸水→盖片→观察
C
6.在制作临时玻片标本的过程中，盖玻片一侧要先接触水
滴再放下的原因是（
）
A．防止出现气泡
B．防止观察材料受损害
C．防止水溢出
D．防止盖玻片受损
7.当低倍镜换上高倍镜后（
）
A．细胞数量变多，视野变暗
B．细胞数量变多，视野变亮
C．细胞数量变少，视野变暗
D．细胞数量变少，视野变亮
A
C
8.在使用显微镜时，如果要使镜筒升降的范围比较大，应
调节（
）
A．转换器
B．细准焦螺旋
C．粗准焦螺旋
D．镜臂
9.用显微镜观察装片时，物像位于视野的左上方，要使物
像移到视野的中心，装片移动的方向应该是（
）
A．右下方
B．右上方
C．左上方
D．左下方
C
C
1
2
3
4
5
6
7
8
10
11
12
9
10.观察右面的显微镜结构图，并回答问题
（在[
]内填标号，在
上填名称）
写出下列标号所代表的结构名称
④
⑥
⑧
⑨_______
对物像具有放大作用的是[
]和［
］，
能大范围升降镜筒的是[
]
，
能小范围升降镜筒的是[
]___________
，
能反射光线的是[
]
，
能调节光线强弱的是[
]
。
镜柱
镜臂
镜筒
压片夹
①
⑤
粗准焦螺旋
细准焦螺旋
反光镜
遮光器
②
③
