京改版八年级全册 物理 课件 5.1杠杆（29张）

杠 杆

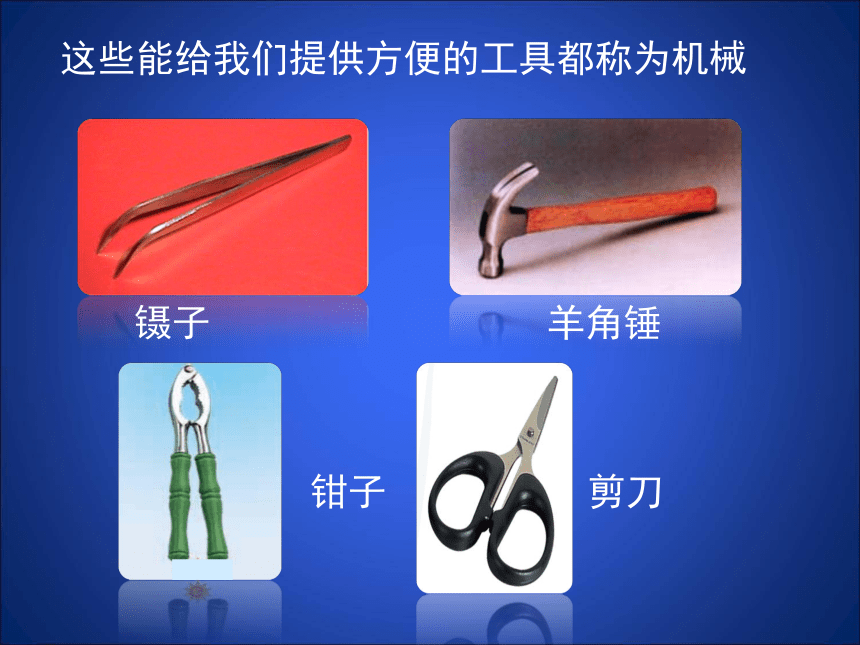

这些能给我们提供方便的工具都称为机械
镊子
钳子
羊角锤
剪刀
生活中复杂机械都是由简单机械组成的
起钉子游戏
在木板上钉一颗钉子，找一个力气大的男同学用手拔
找一个力气小的女同学，但给她一个工具：羊角锤
用剪刀剪断电线
用起子开起汽水瓶
用羊角锤起钉子
思考以下几个问题：
1.这些工具的材质在软硬程度上有什么共同特点？
2.在工作中它们发生了怎样的运动？
3.在什么条件下它们才能这样运动？
杠杆的定义
物理学上，把在力的作用下能绕固定点转动的棒、杆或硬件叫作杠杆。
生活中的杠杆
杠杆可以是各种各样的形状
羊角锤
抽水机
识别：存在几个杠杆？
踩踏式垃圾桶
杠杆的五要素
以生活中的剪刀为例
力臂是从支点到力的作用线的距离。
从支点到动力作用线的距离叫作“动力臂”，一般用L1表示；
从支点到阻力作用线的距离叫作“阻力臂”，一般用L2表示。
力臂
总结：杠杆五要素
支点（O）：杠杆绕着转动的点
阻力臂（L2）：从支点到阻力作用线的距离
动力臂（L1）：从支点到动力作用线的距离
阻力（F2）：阻碍杠杆转动的力
动力（F1）：促使杠杆转动的力
练习：杠杆五要素
支点O
O
F1
动力F1
F2
阻力F2
L1
L2
动力臂L1
阻力臂L2
画力臂的方法
（1）辨认杠杆；
（2）找支点；
（3）沿力的方向画出力的作用线；
（4）从支点画力作用线的垂线段；
（5）用大括号标出力臂的长度；
（6）标记力臂符号。
练习：画力臂
O
F2
F1
L1
L2
F1
O
L1
L2
F3
F2
L3
练习
练习
O
F1
F2
L1
L2
F2’
“给我一个支点，我可以撬动整个地球。”
——阿基米德



你认为阿基米德的“用杠杆撬地球”的愿望可以实现吗？如果认为可以，请你帮他找出杠杆的五个要素，如果认为不可以，请说明理由。
