电阻的串联
R1
R2
R
A
A
等效法
0.2A
0.2A
总电阻

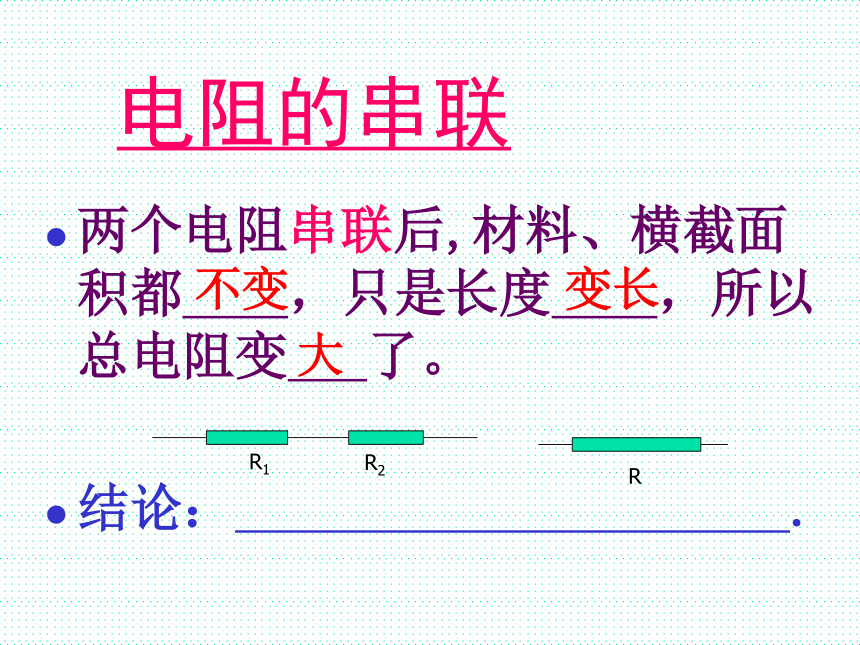

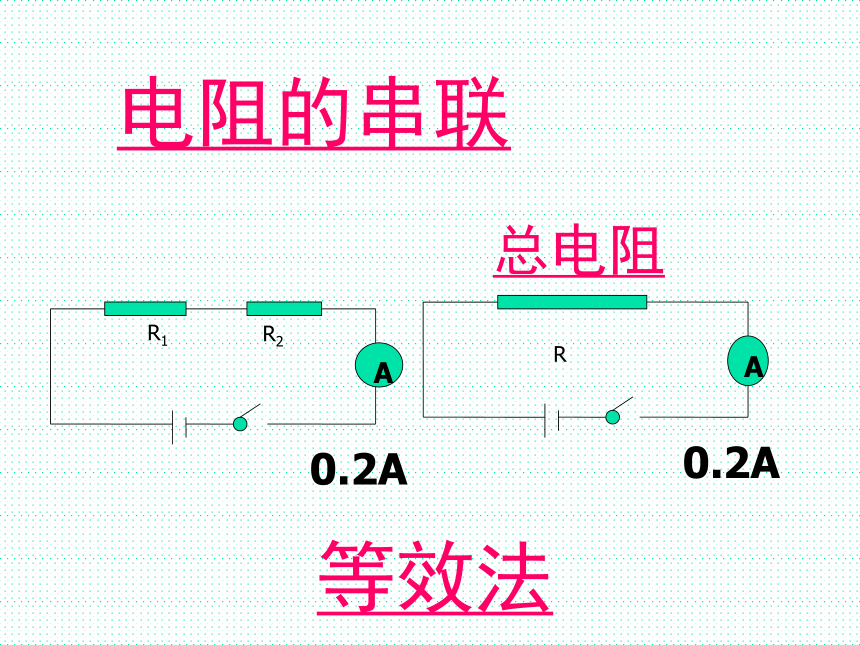

电阻的串联
两个电阻串联后,材料、横截面积都
，只是长度
，所以总电阻变
了。
结论：
.
R1
R2
R
不变
变长
大
1),串联电阻的总电阻比任何一个分电阻都大
笔记

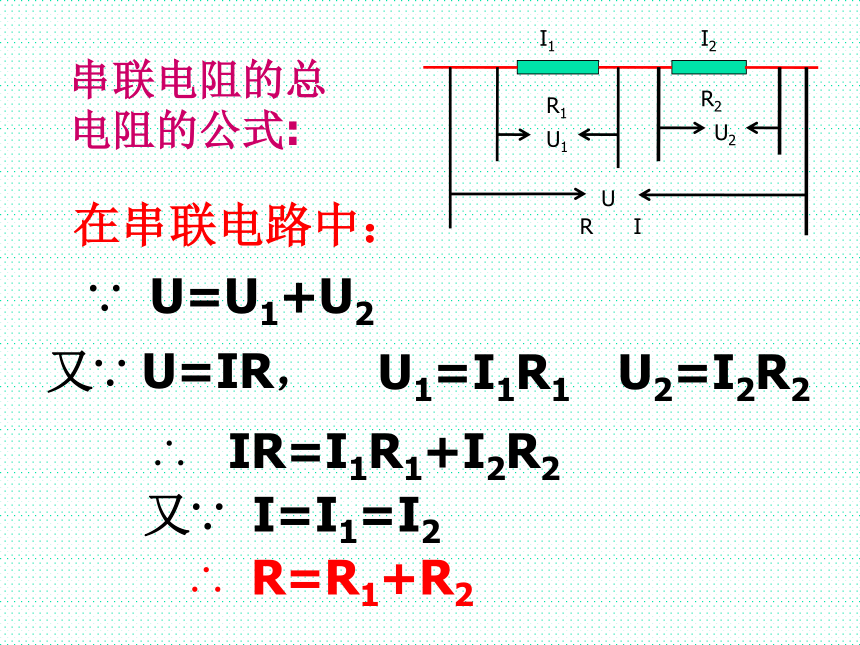

串联电阻的总电阻的公式:
在串联电路中：
R1
R2
U1
U2
I1
I2
U
R
I
∵
U=U1+U2
又∵
U=IR，
∴
IR=I1R1+I2R2
又∵
I=I1=I2
∴
R=R1+R2
U1=I1R1
U2=I2R2
1),串联电阻的总电阻比任何一个分电阻都大
笔记

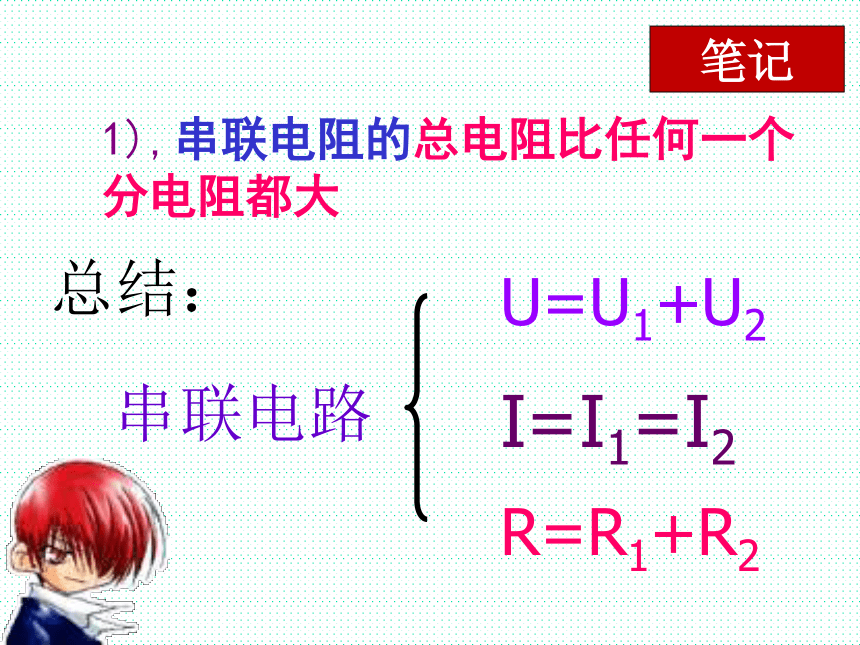

总结：
U=U1+U2
I=I1=I2
R=R1+R2
串联电路
电阻的并联
R1
R2
R
A
A
等效法
0.5A
0.5A
总电阻

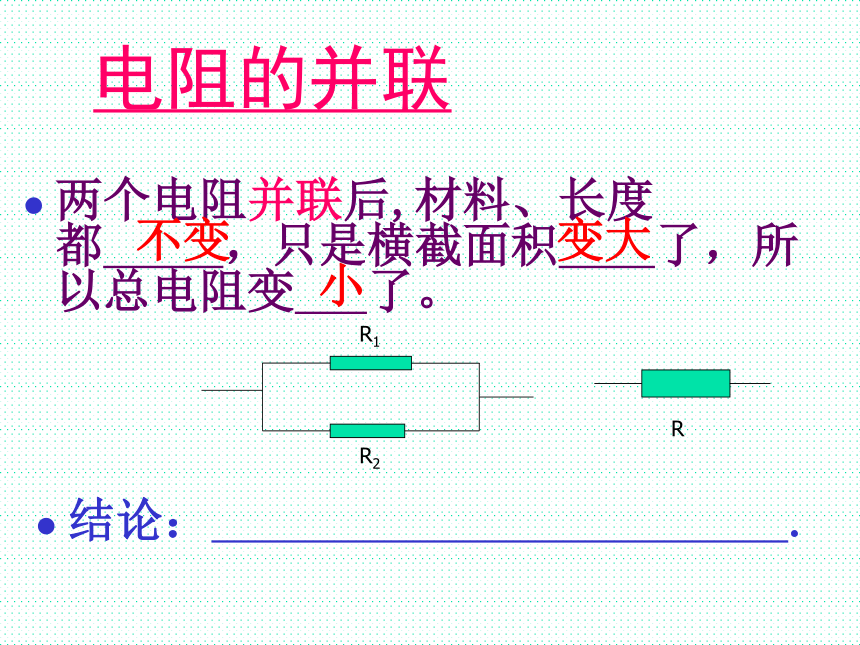

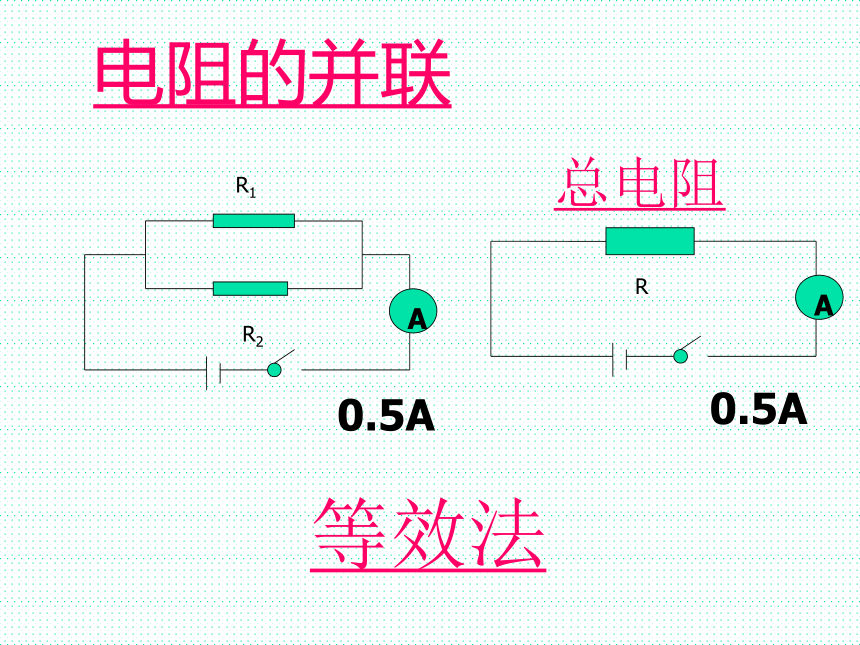

电阻的并联
两个电阻并联后,材料、长度都
，只是横截面积
了，所以总电阻变
了。
R1
R2
R
不变
变大
小
结论：
.

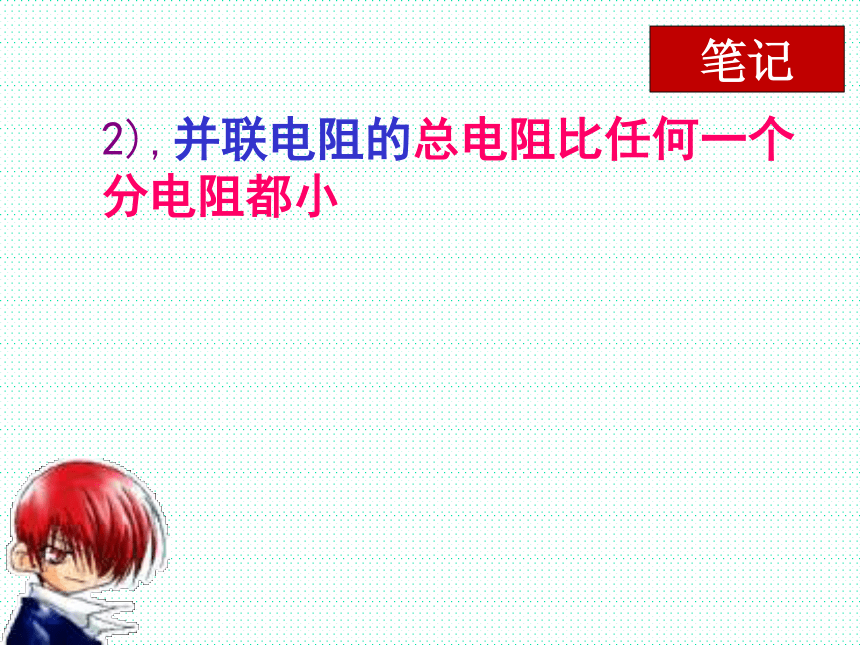

2),并联电阻的总电阻比任何一个分电阻都小
笔记
并联电阻的总电阻的公式:
R1
R2
U1
U2
I1
I2
U
R
I
在并联电路中：
又∵
又∵
U=U1=U2
∵I=I1+I2
2),并联电阻的总电阻比任何一个分电阻都小
笔记
并联电路
U=U1=U2
I=I1+I2
总结:
公式的对应性
U
、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。
×
R灯
U灯
I灯
例题1,
R1、R2两个电阻串联接入电压为6V的电路中,已知R1两端的电压是4V,通过R2的电流是0.2A,求R1、R2的电阻是多少?总电阻R是多少?
U=6V,U1=4V,I2=0.2A
求:R1、R2、R
已知:U=6V,U1=4V,I2=0.2A
解：R2两端的电压
U2=U-U1=6V-4V=2V
在串联电路中，I=I1=I2=0.2A
总电阻R=R1+R2=20Ω+10Ω=30Ω
例2,如图所示，R1=30Ω，R2=10Ω，开关S闭合后，电流表的示数是0.4A,求电源电压,通过R2的电流和干路电流
R1
R2
A
R1=30Ω，R2=10Ω,I1=0.4A
求:U=?
I=?，
I2=?
R1=30Ω，R2=10
Ω,I1=0.4A
求:U=?
I=?，I2=?
解:R1两端的电压
U1=R1I1=30Ω×0.4A=12V
U=U1=U2=12V
总电流I=I1+I2=0.4A+1.2A=1.6A
　　求解电路计算题的步骤
　　（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
　　（2）?题中找已知条件?注意写出原始公式
?公式中物理单位要统一，对物理符号
尽量写出必要文字说明④最后说明所求的物理量，不必写答
　　（3）每一步求解过程必须包括三步：
　　写公式——代入数值和单位——得出结果。
总结
串联电路中，电阻两端电压之比等于电阻阻值之比
（串联分压，电阻大的分压大）
二、串联分压的规律
并联电路中，通过各支路电流跟支路电阻成反比
并联分流，电流比等于电阻的反比。电阻大的分流小。
三、并联分流的规律
电路名称
串联电路
并联电路
电路图
电流关系
电压关系
电阻关系
电压与电流
分配关系
I
U1
U2
U
I2
I1
R2
R1
I
I1
I2
U
U2
U1
R2
R1
串联分压
并联分流
I
=
I
1
+
I
2
I
=
I
1
=
I
2
U
=
U1
+
U2
R
=
R1
+
R2
U
=
U1
=
U2
