人教版九年级物理18.2电功率同步练习有答案
姓名：__________
班级：__________

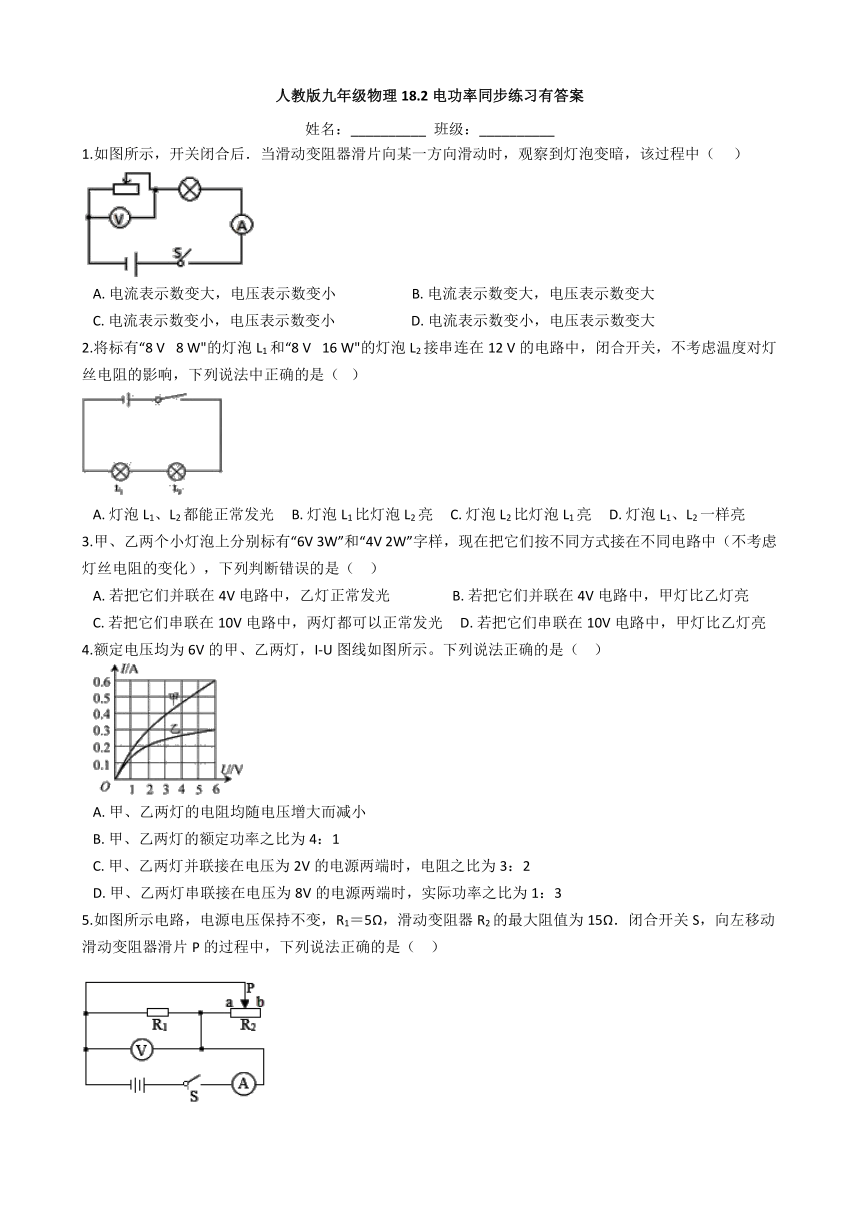

1.如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（
???）
A.?电流表示数变大，电压表示数变小??????????????????????B.?电流表示数变大，电压表示数变大
C.?电流表示数变小，电压表示数变小??????????????????????D.?电流表示数变小，电压表示数变大
2.将标有“8
V?
8
W"的灯泡L1和“8
V?
16
W"的灯泡L2接串连在12
V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（
?）
A.?灯泡L1、L2都能正常发光?????B.?灯泡L1比灯泡L2亮?????C.?灯泡L2比灯泡L1亮?????D.?灯泡L1、L2一样亮
3.甲、乙两个小灯泡上分别标有“6V
3W”和“4V
2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（??
）
A.?若把它们并联在4V电路中，乙灯正常发光??????????????????B.?若把它们并联在4V电路中，甲灯比乙灯亮
C.?若把它们串联在10V电路中，两灯都可以正常发光?????D.?若把它们串联在10V电路中，甲灯比乙灯亮
4.额定电压均为6V的甲、乙两灯，I-U图线如图所示。下列说法正确的是（??
）
A.?甲、乙两灯的电阻均随电压增大而减小
B.?甲、乙两灯的额定功率之比为4：1
C.?甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D.?甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3
5.如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（??
）
A.?电流表A的示数变小
B.?电压表V的示数增大
C.?滑片可在R2上任意移动
D.?若滑片移到b端时，R1与R2的电功率之比为3：1

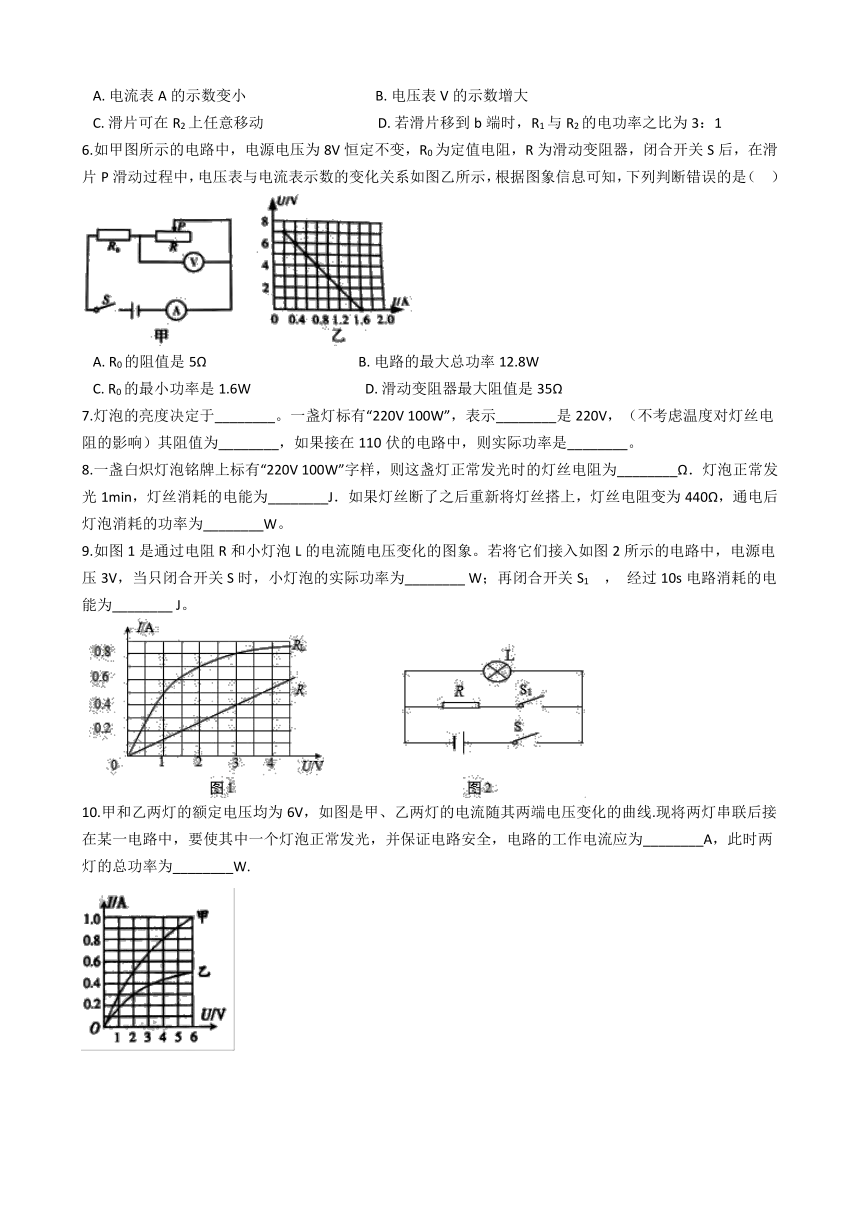

6.如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（??
）
A.?R0的阻值是5Ω
B.?电路的最大总功率12.8W
C.?R0的最小功率是1.6W
D.?滑动变阻器最大阻值是35Ω
7.灯泡的亮度决定于________。一盏灯标有“220V
100W”，表示________是220V，（不考虑温度对灯丝电阻的影响）其阻值为________，如果接在110伏的电路中，则实际功率是________。
8.一盏白炽灯泡铭牌上标有“220V
100W”字样，则这盏灯正常发光时的灯丝电阻为________Ω．灯泡正常发光1min，灯丝消耗的电能为________J．如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440Ω，通电后灯泡消耗的功率为________W。
9.如图1是通过电阻R和小灯泡L的电流随电压变化的图象。若将它们接入如图2所示的电路中，电源电压3V，当只闭合开关S时，小灯泡的实际功率为________?W；再闭合开关S1
，
经过10s电路消耗的电能为________?J。
10.甲和乙两灯的额定电压均为6V，如图是甲、乙两灯的电流随其两端电压变化的曲线.现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为________A，此时两灯的总功率为________W.
11.如图电路所示，电源电压为9V且保持不变，小灯炮标有
“6V?
6W”的字样，小灯泡的电流随电压的变化曲线如右图。求：
?????
（1）小灯炮正常发光时电阻为多少欧???
（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?
12.如图甲所示的电路中，电源电压恒为6V，R2=30Ω，已知通过R1的电流随它两端电压变化关系如图乙所示，求：
（1）R1的阻值；
（2）当S1、S2、S3均闭合时，电流表的示数；
（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，此时R3消耗的功率。
答案解析部分
1.
D
2.
B
3.
B
4.
D
5.
D
6.
C
7.
实际功率；额定电压；484Ω；25W
8.
484；6000；110
9.
2.4；36
10.
0.5；4
11.（1）解:由右键可知当电压
时，电流
，
根据欧姆定律得，小灯泡正常发光时的电阻：
（2）解:由图乙可知，当电流表的示数为0.7A时，灯泡两端的电压为3V，
根据
得，小灯泡的实际电功率为；
12.解：（1）从乙图可知，当U1=4V时，I1=0.2A，
∴电阻R1的阻值为：R1=U1/
I1
="4V"
/0.2A
═20Ω．
（2）S1、S2、S3均闭合时，电阻R3短路，电阻R1和R2并联，电流表测干路电流；
∵R2=30Ω，R1=20Ω，
∴电路中的总电阻为：R="1/"
(1
/R1
+1/
R2)
="1"
/(1
/20Ω
+1
/30Ω)=12Ω，
而电源电压恒为6V，
∴干路中的总电流，即电流表的示数为：I="U"
/R
="6V"
/12Ω
=0.5A．
（3）S1闭合，S2、S3断开时，电阻R1断路，电阻R2和R3串联，电流表测电路电流；
∵I2=0.15A，R2=30Ω，
∴电阻R2两端电压为：U2=I2R2=0.15A×30Ω=4.5V，
又∵电源电压恒为6V，
∴电阻R3两端电压为：U3=U-U2=6V-4.5V=1.5V，
而I3=I2=0.15A，
∴电阻R3消耗的功率P3=U3I3=1.5V×0.15A=0.225W。
