人教版九年级第十六章
电压
电阻
第1节
电压

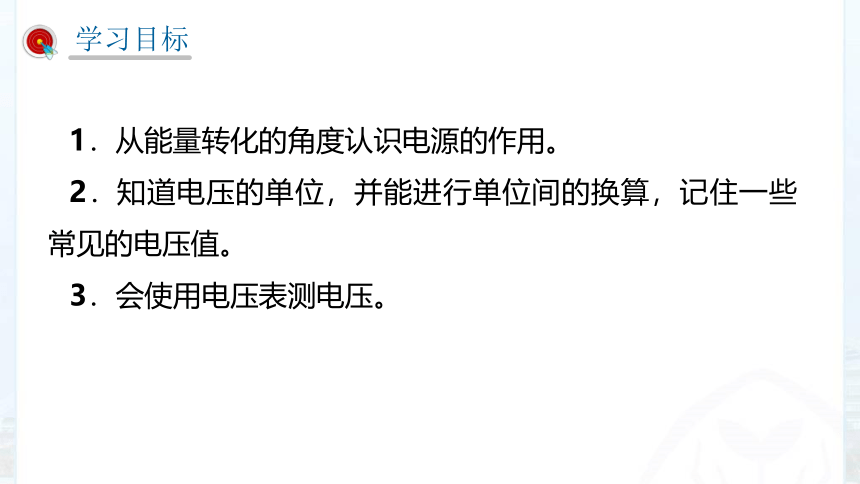

1．从能量转化的角度认识电源的作用。
2．知道电压的单位，并能进行单位间的换算，记住一些常见的电压值。
3．会使用电压表测电压。
1
学习目标

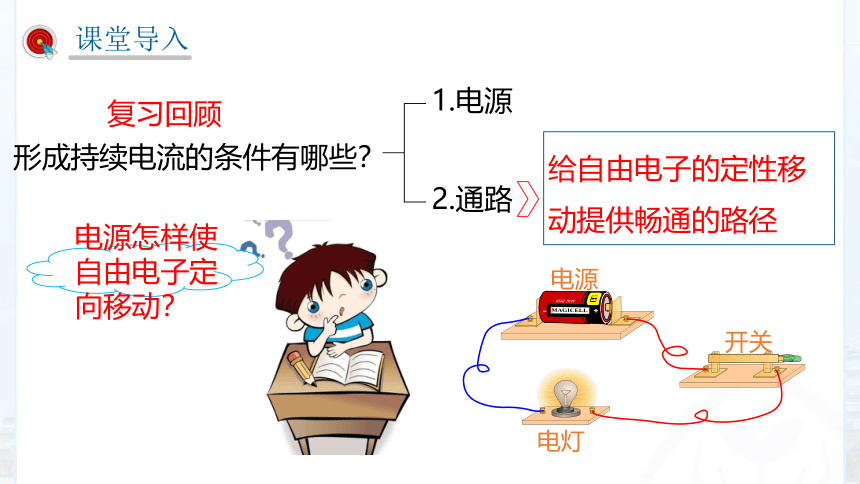

复习回顾
形成持续电流的条件有哪些？
1.电源
2.通路
电源怎样使自由电子定向移动？
给自由电子的定性移动提供畅通的路径
电源
开关
电灯
1
课堂导入

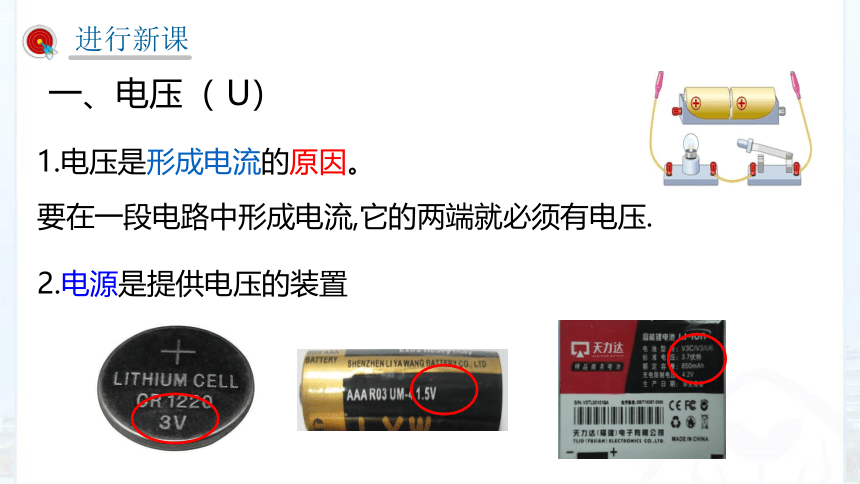

一、电压（
U）
要在一段电路中形成电流,它的两端就必须有电压.
1.电压是形成电流的原因。
2.电源是提供电压的装置
1
进行新课
3.单位:
伏特(V)、千伏(kV)
、毫伏（mV）
1
kV
=103V
1
mV
=10-3V
电源之父：伏特
伏特是意大利物理学家。1800年3月20日他发布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义，伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

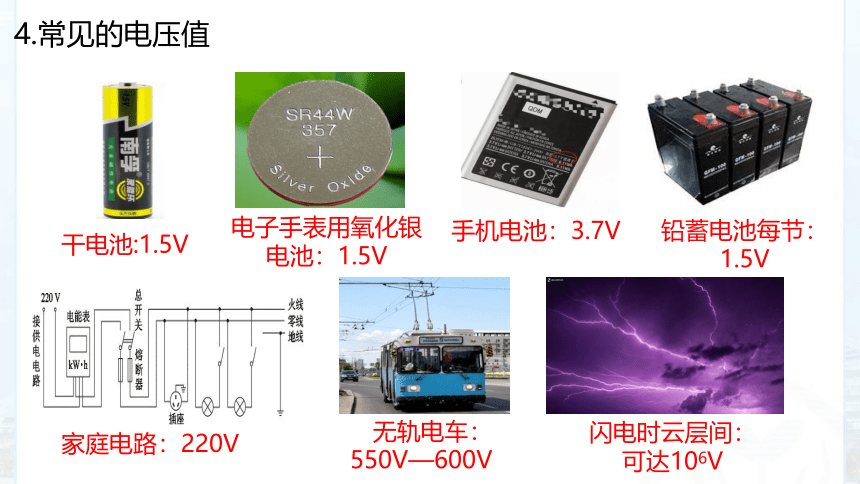

4.常见的电压值
干电池:1.5V
电子手表用氧化银电池：1.5V
手机电池：3.7V
铅蓄电池每节：1.5V
家庭电路：220V
无轨电车：
550V—600V
闪电时云层间：
可达106V

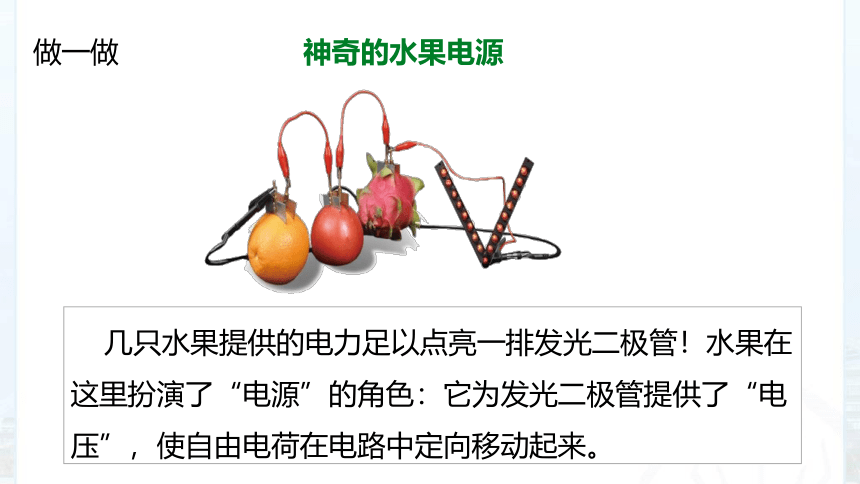

神奇的水果电源
几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色：它为发光二极管提供了“电压”，使自由电荷在电路中定向移动起来。
做一做

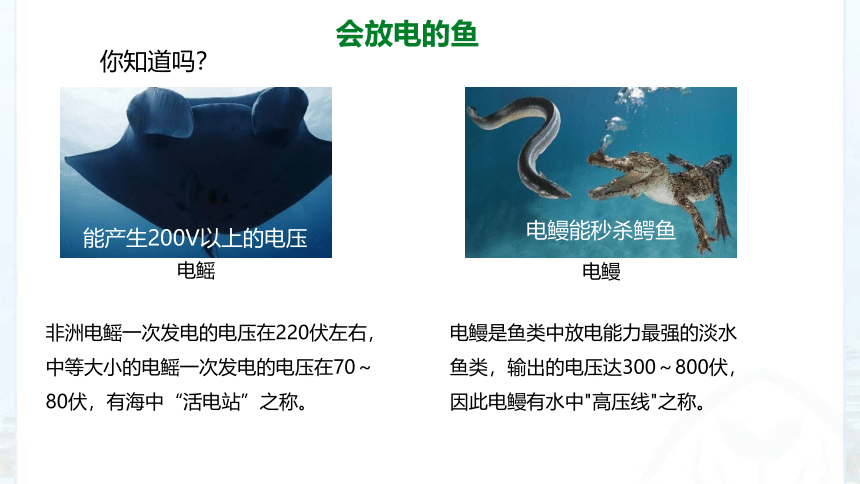

电鳗是鱼类中放电能力最强的淡水鱼类，输出的电压达300～800伏，因此电鳗有水中"高压线"之称。
非洲电鳐一次发电的电压在220伏左右，中等大小的电鳐一次发电的电压在70～80伏，有海中“活电站”之称。
会放电的鱼
你知道吗？
电鳐
能产生200V以上的电压
电鳗
电鳗能秒杀鳄鱼
二、电压的测量
1认识电压表
2.量程和分度值
量程
分度值
0～3
V
0～15
V
0.1
V
0.5
V
3个接线柱，2个量程
调零旋钮
共用负接线柱
0~15
V
0~3
V
3.元件符号：V
4.电压表的正确使用:
（1）使用前
:要
;认清
和分度值
（2）.电压表要
在被测电路的两端；
（3）.必须使电流从电压表的
接线柱流入，从
接线柱流出；
（4）.被测电压不要超过电压表的
；
（如不能估测出电压大小，用
法从大量程开始选。）
并联
“+”
“-”
量程
试触
（5）.电压表
直接连到电源的正、负极上。
可以
调零
量程
实验：练习用电压表测量电压
（1）电压表怎样连接？
V
（2）电压表的读数步骤：
　　第一步，看量程；
　　第二步，看最小分度值；
　　第三步，读数。
　两个表的读数各是多少？
量程0~3
V
1.6
V
量程0~15
V
8
V
练一练
将电压表接在小灯泡两端，接通电路，读取的数据是
＿
＿V
；
将电压表接在电源两端，接通电路，读取的数据是
V。
　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
（3）动手测量用电器两端的电压和电源两端的电压。
电压表和电流表的异同
测量电路两端的电压
测量电路中的电流
并联在被测电路的两端
串联在被测电路中
0~3V和0~15V
0~0.6A和0~3A
0.02A和0.1A
0.1V和0.5V
可以直接接到电源的两极上
绝对不允许不经过用电器直接接到电源的两极上
电压表
连接
电源
电压
电流
单位：伏（V）、千伏（kV）、毫伏（mV）
测量前：认清量程及分度值（试触法选择量程）
并联在被测原件两端
电流“+”进“－”出
所测电压不能超过电压表量程
读数：定量程、定分度值、定示数
1
课堂小结
1、如为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数，再用电压表并联接到dc两点时，灯L1、L2均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（　　）
A．灯L1断路
B．灯L2断路
C．灯L1短路
D．灯L2短路
B
1
当堂训练
2、在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）
A．a为电流表，b为电流表
B．a为电压表，b为电流表
C．a为电流表，b为电压表
D．a为电压表，b为电压表
B
3、下列电路图中电表的使用正确的是(
)
C
4.如图是一位同学所连的电路，他要测量小灯泡
L2两端的电压.
图中有一根导线接错了。
（1）请你找出这根接错的导线，在这根导线上打“
×
”（表示不要），并用笔重新画一根正确连接的导线。
（2）画出正确接线的电路图.
