人教版物理九年级上学期16.4-变阻器-同步练习(含解析)

16.4
变阻器
一、基础题

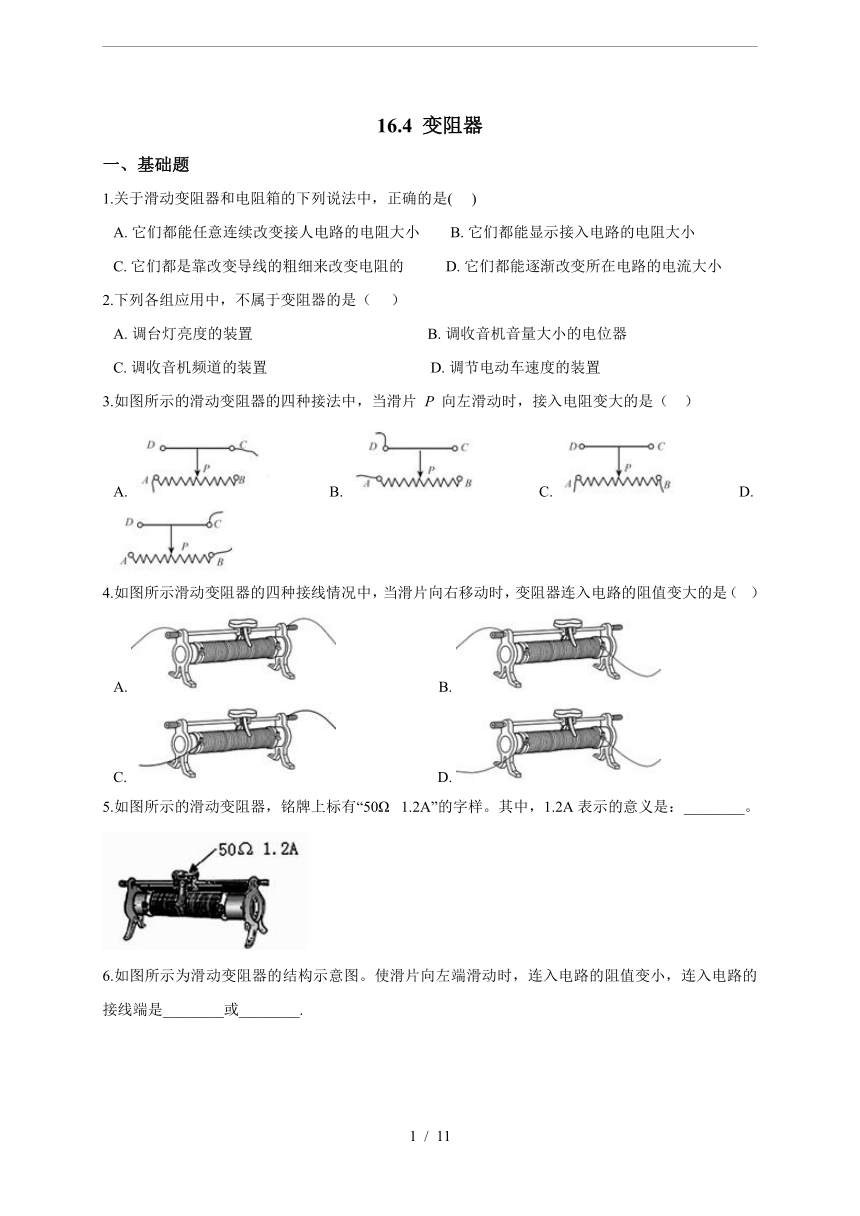

1.关于滑动变阻器和电阻箱的下列说法中，正确的是(???
)
A.?它们都能任意连续改变接人电路的电阻大小????????B.?它们都能显示接入电路的电阻大小
C.?它们都是靠改变导线的粗细来改变电阻的???????????D.?它们都能逐渐改变所在电路的电流大小
2.下列各组应用中，不属于变阻器的是（???
）
A.?调台灯亮度的装置??????????????????????????????????????????????B.?调收音机音量大小的电位器
C.?调收音机频道的装置???????????????????????????????????????????D.?调节电动车速度的装置
3.如图所示的滑动变阻器的四种接法中，当滑片
P
向左滑动时，接入电阻变大的是（??
）
A.????????B.????????C.????????D.?
4.如图所示滑动变阻器的四种接线情况中，当滑片向右移动时，变阻器连入电路的阻值变大的是（?
）
A.????????????????????????????B.?
C.????????????????????????????D.?
5.如图所示的滑动变阻器，铭牌上标有“50Ω?
1.2A”的字样。其中，1.2A表示的意义是：________。
6.如图所示为滑动变阻器的结构示意图。使滑片向左端滑动时，连入电路的阻值变小，连入电路的接线端是________或________.
7.观察某滑动变阻器的铭牌，上面标有“20Ω
1A”的字样，其中20Ω表示________，1A表示________。
8.如图所示，一个滑动变阻器的铭牌上标有“10Ω，2A”，10Ω代表的含义是________。当滑动变阻器的滑片P向右移动时，小灯泡的亮度会变________（填“变亮”，“变暗”，“不变”）。
9.如图所示的电阻箱接入电路的电阻是________Ω。
10.如图甲所示，当滑片向C端移动时，它的电阻值________（选填“变大”、“变小”或“不变”）；电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的读数是________Ω。
二、中档题

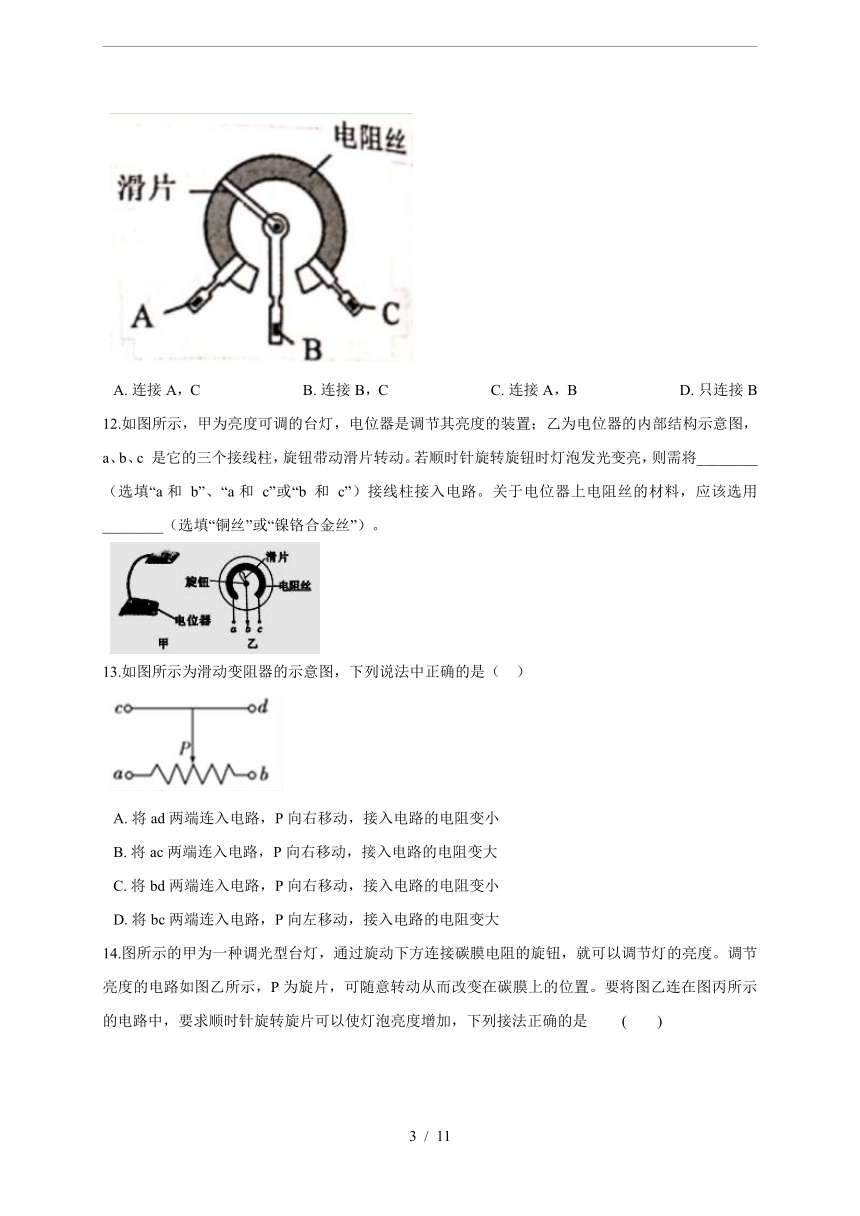

11.如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连。现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下列有关电位器接线柱的接法中正确的是（??
）
A.?连接A，C???????????????????????????B.?连接B，C???????????????????????????C.?连接A，B???????????????????????????D.?只连接B
12.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c
是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将________（选填“a和
b”、“a和
c”或“b
和
c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）。
13.如图所示为滑动变阻器的示意图，下列说法中正确的是（
??）
A.?将ad两端连入电路，P向右移动，接入电路的电阻变小
B.?将ac两端连入电路，P向右移动，接入电路的电阻变大
C.?将bd两端连入电路，P向右移动，接入电路的电阻变小
D.?将bc两端连入电路，P向左移动，接入电路的电阻变大
14.图所示的甲为一种调光型台灯，通过旋动下方连接碳膜电阻的旋钮，就可以调节灯的亮度。调节亮度的电路如图乙所示，P为旋片，可随意转动从而改变在碳膜上的位置。要将图乙连在图丙所示的电路中，要求顺时针旋转旋片可以使灯泡亮度增加，下列接法正确的是???
????(　　)
A.?A接M
，
B接N???????????????B.?A接M
，
C接N???????????????C.?C接M
，
A接N???????????????D.?C接M
，
B接N
15.某精密电子仪器中，为了便于调节电路中的电流，其调节部分使用了两个滑动变阻器，如图所示。已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的，其中R1的总电阻是200
Ω，R2的总电阻是5
000
Ω。开始时，两变阻器都调节至最大阻值。下列方法能够既快又准确地使电流表指针指到要求位置的是???
(　　)
A.?先调节R1
，
使电流表指针指到要求位置附近，再调节R2
B.?先调节R2
，
使电流表指针指到要求位置附近，再调节R1
C.?同时调节R1和R2
，
使电流表指针指到要求位置
D.?交替、反复调节R1和R2
，
使电流表指针指到要求位置
16.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板.无风时OC是竖直的，风越强，OC杆偏转的角度越大.AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可.通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________?。

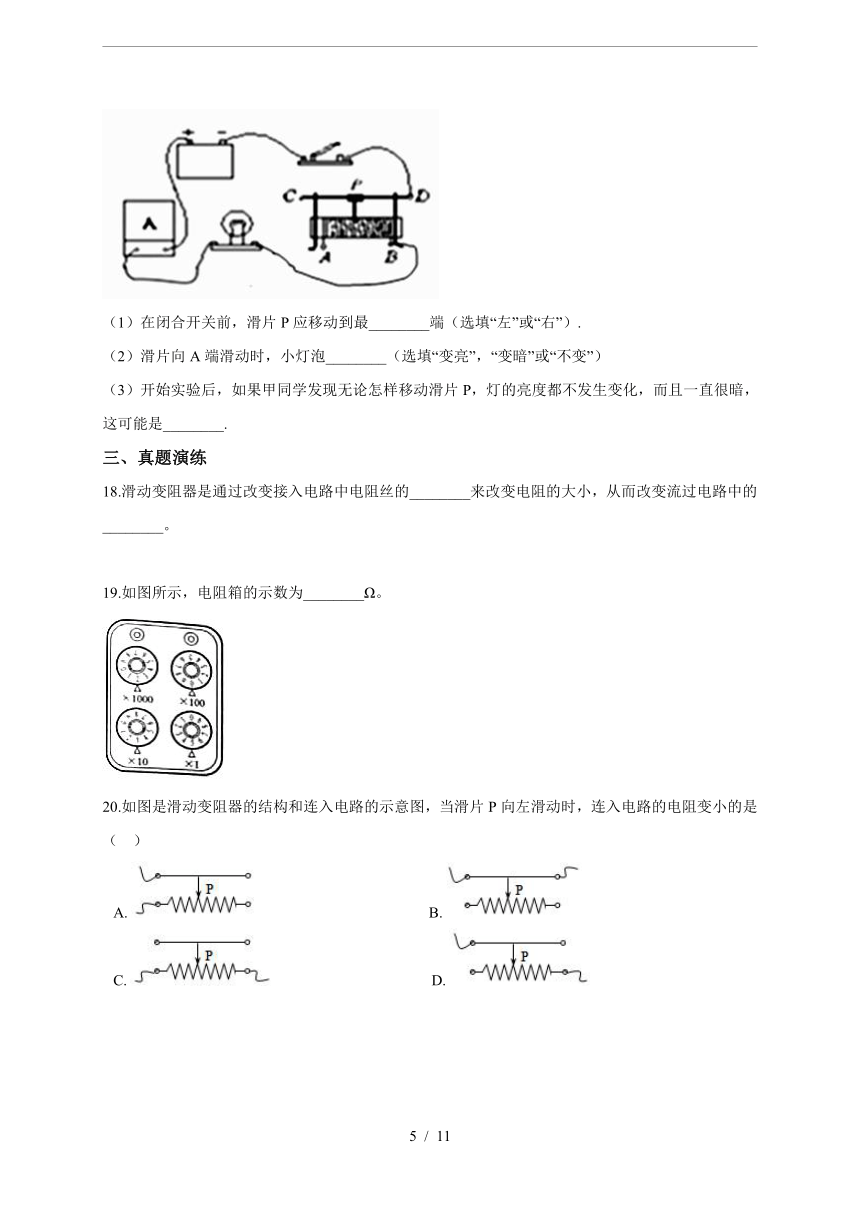

17.如图为“用滑动变阻器改变电流”的实验．
（1）在闭合开关前，滑片P应移动到最________端（选填“左”或“右”）.???
（2）滑片向A端滑动时，小灯泡________（选填“变亮”，“变暗”或“不变”）???
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________.
三、真题演练
18.滑动变阻器是通过改变接入电路中电阻丝的________来改变电阻的大小，从而改变流过电路中的________。
19.如图所示，电阻箱的示数为________Ω。
20.如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（??
）
A.???????????????????????????????????????????????B.?
C.???????????????????????????????????????????D.?
答案解析部分
一、基础题
1.
D
【解析】【解答】A.滑动变阻器可以连续改变电阻，电阻箱改变电阻不连续，A不符合题意；
B.电阻箱可以显示接入电路中的电阻的大小，滑动变阻器不能显示，B不符合题意；
C.滑动变阻器是靠改变接入电路中的电阻丝的长度来改变电阻的，C不符合题意；
D.滑动变阻器和电阻箱都可以改变电阻，从而可以改变电路中的电流，D符合题意。
故答案为：D.
【分析】滑动变阻器可以改变接入电路中电阻丝的长度改变电阻的大小，电阻箱改变电阻后，可以显示电阻的大小。
2.
C
【解析】【解答】调台灯亮度的装置、调收音机音量大小的电位器、调节电动车速度的装置都是通过改变接入电路电阻的大小，使电路中电流发生改变的；
调收音机频道的装置是通过改变无线电波波段的接受信号的，故C选项与变阻器无关。
故答案为：C。
【分析】滑动变阻器通过改变接入电路中电阻线的长度来改变电阻的，从而改变电路中电流的大小。
3.
D
分析：A、滑动变阻器的A、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小．A不符合题意．
B、滑动变阻器的A、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小．B不符合题意.
C、滑动变阻器的A、B两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，为阻值是滑动变阻器最大电阻的定值电阻．C不符合题意．
D、滑动变阻器的B、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻增大．D符合题意．
故答案为：D．
【分析】使用滑动变阻器时，要一上一下，当滑片远离一下接线柱时，电阻变大。
?
4.
C
分析：A、滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的阻值为零，移动滑片，接入电路的电阻丝不变，故A错误；B、滑片向右移动时，滑动变阻器接入电路的电阻丝长度变短，接入电路的阻值变小，故B错误；C、滑片向右移动时，滑动变阻器接入电路的电阻丝长度变长，接入电路的阻值变大，故C正确；D、滑动变阻器同时接下面两个接线柱，滑动变阻器阻值全部接入电路，成为定值电阻，移动滑片滑动变阻器接入电路的阻值不变，故D错误。故选C。
【分析】滑动变阻器，两上同导线，两下定阻值，一上一下变阻值，有效阻值看下端.
5.
允许通过的最大电流是1.2A
分析：滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电流值，标有的电阻是滑动变阻器的最大电阻值.一个滑动变阻器铭牌上标有“50Ω?
1.2A”的字样，50Ω表示滑动变阻器的最大电阻是50Ω，1.2A表示滑动变阻器允许通过的最大电流是1.2A.
故答案为：允许通过的最大电流是1.2A
【分析】滑动变阻器上标了规格，一般是最大电阻和允许通过的最大电流。
6.
AC；AD
分析：当滑动变阻器的滑片在最左端时，若电阻最小，则接入电路的是AC或AD。
故答案为：AC；AD。
【分析】使用滑动变阻器时，电流通过的电阻丝越少，电阻越小。
7.
最大电阻值
为20欧；允许通过的最大电流为1
A
分析：“20Ω
1A”中20Ω表示最大电阻值
为20欧，1A表示允许通过的最大电流为1
A。
故答案为：
最大电阻值
为20欧
；
允许通过的最大电流为1
A
.
【分析】结合滑动变阻器铭牌的含义解答.
8.
滑动变阻器可接入电路中的最大电阻是10Ω；变暗???
分析：滑动变阻器铭牌上的“10Ω”是指滑动变阻器可接入电路中的最大电阻是10Ω；由图可知，滑动变阻器接的是左下右上，则接入电路部分为滑片左侧部分，当滑片右移时，滑动变阻器接入电路的电阻将变大，由欧姆定律可知，通过小灯泡的电流将减小，灯泡的亮度将变暗。
故答案为：滑动变阻器可接入电路中的最大电阻是10Ω；变暗。
??
【分析】滑动变阻器串联在电路中时，当电阻变大，电流变小。
9.
1783
分析：解：由图可知，电阻箱接入电路的阻值为R＝1×1000Ω+7×100Ω+8×10Ω+3×1Ω＝1783Ω。
故答案为：1783
【分析】电阻箱的读数方法：把对应的数字乘以倍数，然后相加即可.
10.
变小；1162
分析：解：（1）滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的。由图可知，变阻器接的A、C两接线柱，当滑片向C端移动时，滑片与A之间的电阻丝长度变短，所以它的电阻值变小。（2）电阻箱的读数为：1×1000Ω+1×100Ω+6×10Ω+2×1Ω＝1162Ω。
故答案为：变小；1162
【分析】滑动变阻器“有效阻值看下端”，电阻箱的读数方法：用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数.
二、中档题
11.
B
分析：根据图像，AC是电阻的最大值，B上连接滑片，当串联在电路中灯泡变亮时，电路的电流变大，电阻减小了，若顺时针转动电阻减小，则接入电路的是接线柱BC，B符合题意，ACD不符合题意。
故答案为：B.
【分析】滑动变阻器连接在电路中时，接入的电阻越长，电阻越大。
12.
b和c；镍铬合金丝
分析：若顺时针旋转旋钮时灯泡发光变亮，说明顺时针旋转旋钮时电位器阻值减小，由此说明电位器使用右半部分，故需将b和c接线柱接入电路；相同条件下铜丝比镍铬合金丝的阻值小，应该选用镍铬合金丝。
故答案为：
b和c
；
镍铬合金丝
.
【分析】灯泡亮度增加，则电流变大，电阻变小，据此确定连接方法；在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化.
?
13.
B,C,D
分析：A、将ad两端连入电路，P向右移动，接入电路的电阻丝长度变长，电阻变大，A不符合题意；
B、将ac两端连入电路，P向右移动，接入电路的电阻丝长度变长，电阻变大，B符合题意；
C、将bd两端连入电路，P向右移动，接入电路的电阻丝长度变短，电阻变小，C符合题意
D、将bc两端连入电路，P向左移动，接入电路的电阻丝长度变长，电阻变大，D符合题意。
故答案为：BCD。
【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”.
?
14.
D
分析：根据题目要求，当顺时针旋转旋片可以使灯泡亮度增加，即电流变大，电阻变小，所以连入电路的部分应该是PC段，C接线柱一定接入，即把B、C连入电路，分别与电路中的M、N相连，D符合题意.
故答案为：D。
【分析】滑动变阻器使用时，要一上一下的连入电路中.
15.
B
分析：根据题意知道，R2
比R1
大很多，且串联在电路中，所以，电路的电流是：I=U/（R1+R2），由于调节R2
阻值变化大，对电流影响大，所以要快速将电路中的电流调到要求位置，应先调节大电阻R2
，
即进行粗调，当电流表的指针到达要求位置附近时，若再调节R2
使指针达到准确位置就很困难，此时就要调节小电阻R1
，
即进行微调，因为它对电流的影响较小，能使指针准确地达到要求位置，B符合题意.
故答案为：B。
【分析】调节滑动变阻器时，先调较大的电阻，再微调.
16.
滑动变阻器
分析：由图可知，金属杆OC随受风板移动时，弧形电阻AB接入电路的阻值发生变化，金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器。
?故答案为：滑动变阻器.
【分析】滑动变阻器使用时，当滑片改变位置，电阻的大小改变.
17.
（1）左
（2）变暗
（3）滑动变阻器接入的是下面两个接线柱
分析：用滑动变阻器改变电流实验时，闭合开关前为了保护电路，应将滑动变阻器的滑片移到最大阻值处，即电阻丝全部接入电路，图中滑片移到左端；实验过程中将滑片向A滑动时，电路中的总电阻变大，电流变小，则小灯泡变暗；开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，即连接方式
改变电阻，因一直很暗，说明电路电阻一直很大，故可能是滑动变阻器接入的是下面两个接线柱．
【分析】此题考查滑动变阻器的使用（A．应串联在电路中使用；B．接线要“一上一下”），闭合开关前，滑片应该处于最大阻值处以保护电路.
三、真题演练
18.
长度；电流
分析：解：滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，电源电压不变，
.
故答案为：长度；电流。
【分析】
滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的；由欧姆定律可知
电流变化情况.
19.
2035
分析：解：由图知，该电阻箱的示数为：2×1000Ω+0×100Ω+3×10Ω+5×1Ω＝2035Ω。
故答案为：2035。
【分析】电阻箱的读数时，分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加.
20.
A
分析：A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
故答案为：A。
【分析】滑动变阻器要起到改变电阻的作用应一上一下接入电路中，要使滑动变阻器的电阻变大或变小，关键是要看下边的接线柱接哪个.
