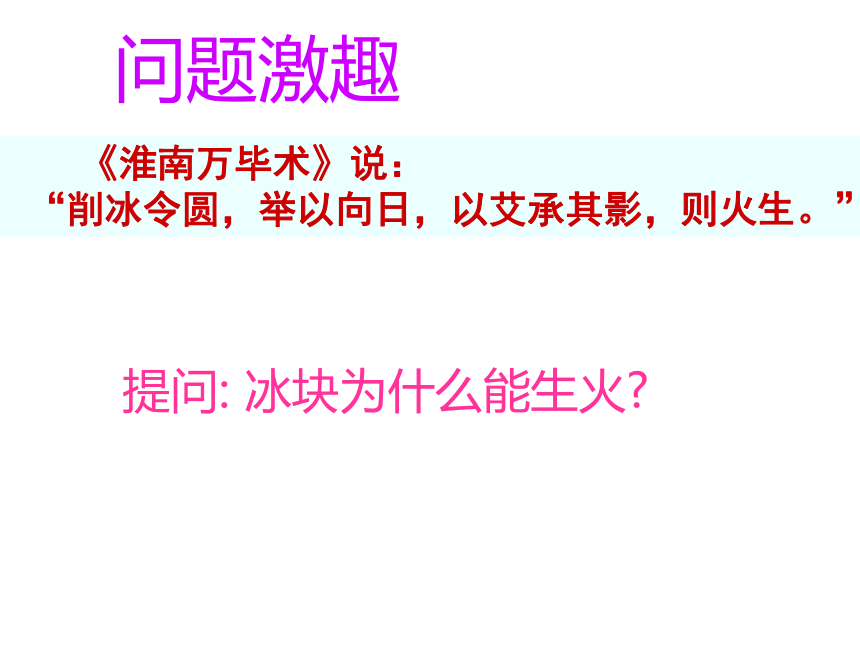

《淮南万毕术》说：
“削冰令圆，举以向日，以艾承其影，则火生。”
问题激趣
公元前2世纪，古人用冰凸透镜向日取火
提问:
冰块为什么能生火?
《淮南万毕术》说：
“削冰令圆，举以向日，以艾承其影，则火生。”
问题激趣

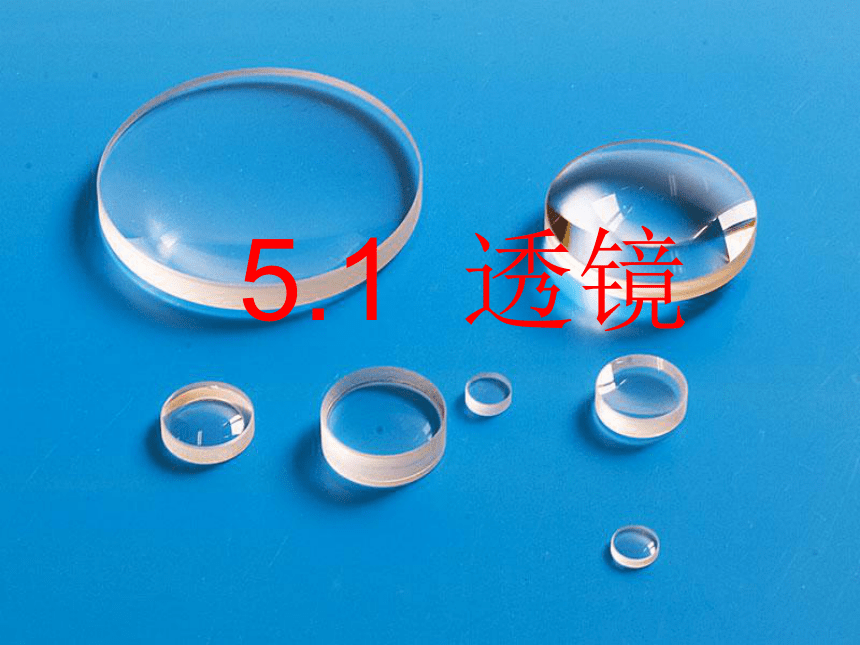

5.1
透镜
请同学们自学课本P90-92面思考以下问题:
1.透镜的种类有哪些？什么是透镜的主光轴
和光心？
2.
透镜对光有什么作用?
3.什么是透镜的焦点和焦距?
自学释疑

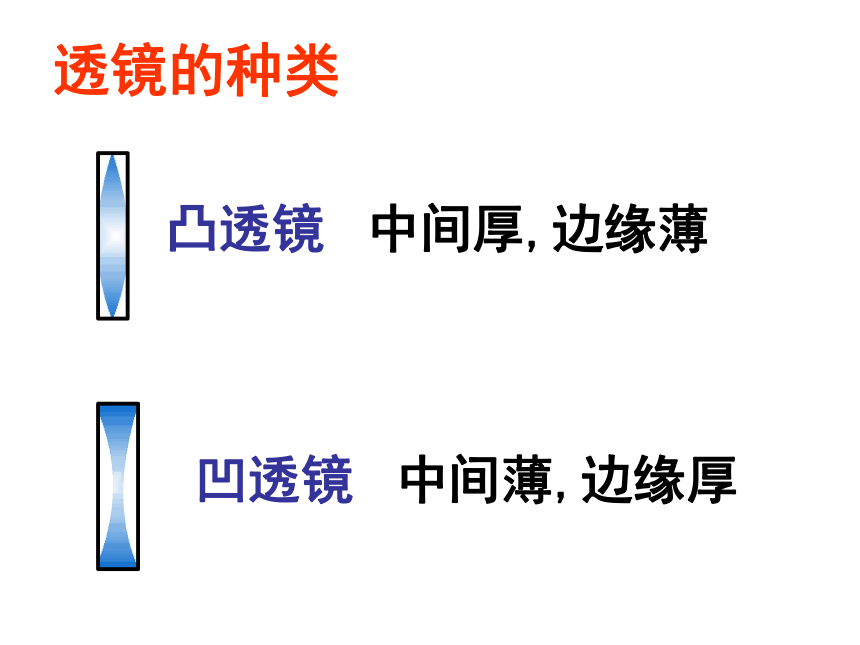

中间厚,边缘薄
中间薄,边缘厚
凸透镜
凹透镜
透镜的种类
属于凸透镜的是：
属于凹透镜的是：
A
、C、D
B
、E
、F

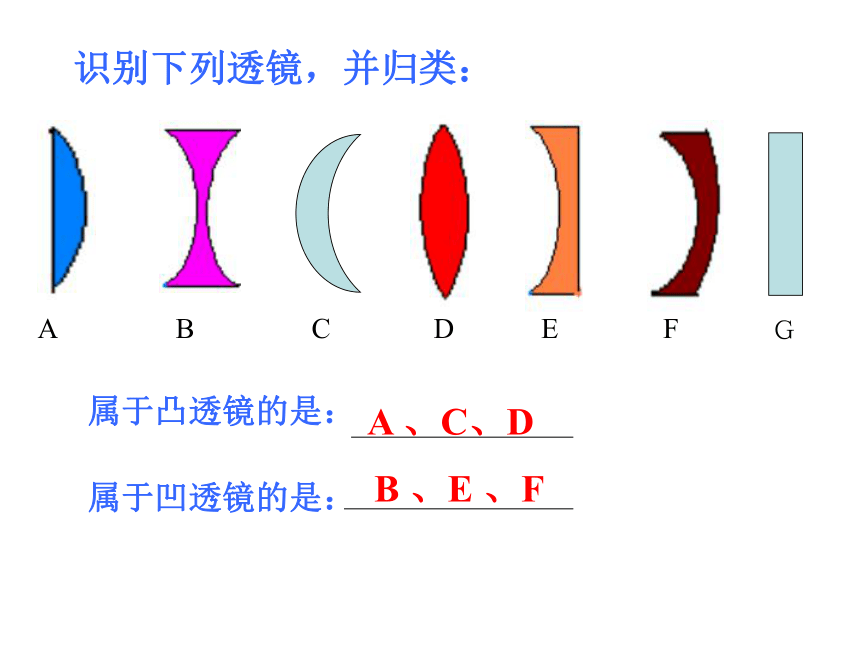

识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ

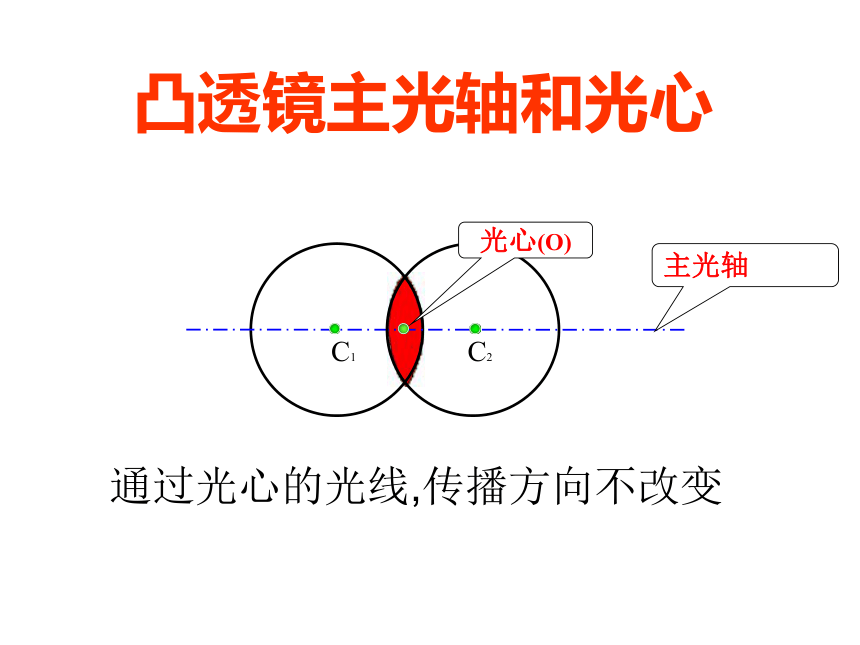

凸透镜主光轴和光心
C1
C2
主光轴
光心(O)
通过光心的光线,传播方向不改变
C2
C1
主光轴
光心(O)
通过光心的光,传播方向不改变

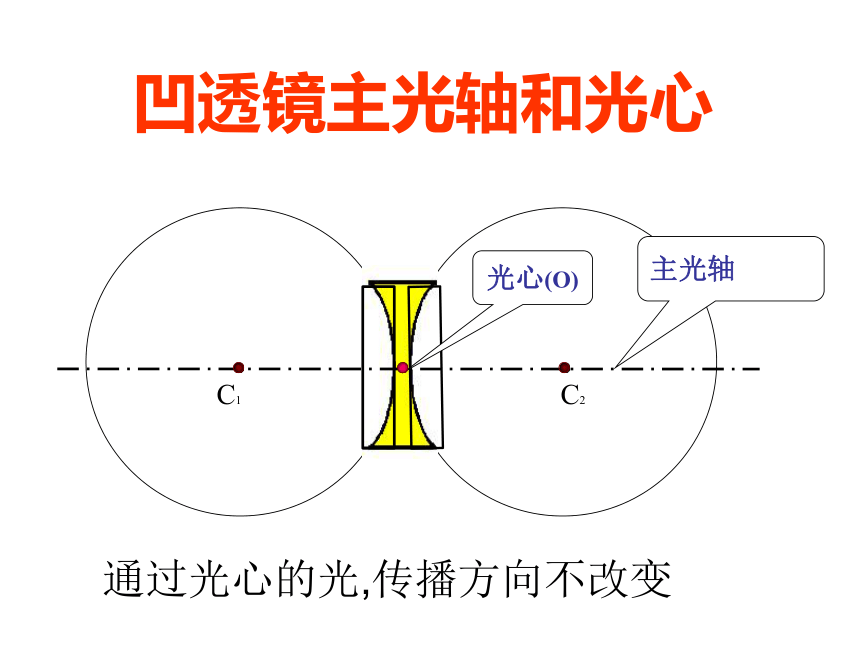

凹透镜主光轴和光心
冰块为什么能生火?
探究解疑
透镜对光有什么作用?
试猜想平行光通过透镜后会有什么现象？
1.探究:凸透镜对光的作用
作出猜想:
设计实验:
进行实验:
得出结论:凸透镜对光有会聚作用
凸透镜对光有会聚作用……
凸透镜有几个焦点？
平行于主光轴的光线经凸透镜的光路图：
O
F
F
2、凸透镜有2个焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
在主光轴上会聚成的这一点是什么？
凸透镜的焦距
O
F
F
f
f
2、两边的焦距相等。（焦距越短，对光的会聚作用越强）
1、焦点到凸透镜光心的距离叫做焦距(
f
)。
焦点F
主光轴
O
光心
光
路
是
可
逆
的
知识升华
用冰块为什么能生火？
F
F
F
F
F
F
平行于主光轴的光线经凸透镜折射后会聚在焦点。
穿过凸透镜光心的光线传播方向不变。
从焦点发出的光经凸透镜折射后平行于主光轴射出。
创新应用
凸透镜的三条特殊光线
2.探究:凹透镜对光的作用
作出猜想:
设计实验:
进行实验:
得出结论:凹透镜对光有发散作用
平行于主光轴的光线经凹透镜传播的光路图
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光束的会聚点，叫虚焦点(F)。
F
F
凹透镜有焦点吗？
凹透镜有2个虚焦点
凹透镜有几个虚焦点？
O
F
F
O
F
F
光
路
是
可
逆
的
知识升华
一、透镜的分类：
总结提升:学到了什么？
二、概念：
凸透镜和凹透镜
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主
光
轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光
心(O)
---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。
3、焦
点(
F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。
4、焦
距(
f
)
---焦点到光心的距离叫焦距。
课外探究:如何测定凸透镜的焦距
作业：动手动脑学物理
