复习：电路的状态
a、通路：电路连接后，处处连通的电路
b、断路（开路）：当开关未闭合，或电线断裂致使线路在某处断开的电路
c、短路：把电源两端直接用导线连接起来。是不允许的，因为会烧坏电源和导线，有可能导致火灾。
实物图与电路图
本节课我们将要用这些元件连成两种常用的基本电路，即串联电路和并联电路。
出示电路元件：
上节课学习的
中，
我们只用了一个用电器，可
是在一个实际电路里，用电
器往往不只一个，有时两个
，三个甚至更多个，那么怎
样将它们连入电路呢？
电路图
串联电路的定义
如左图，把
两只小灯泡，顺
次连接在电路里，
只灯泡亮时另
一只灯泡也亮。
像这样把元件逐
个顺次连接起来
-----称串联电路。
实验演示：
串联电路图
连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。
实物图：
电路图：
观察实验现象（1）
当合上开关时，两个灯泡会怎样？

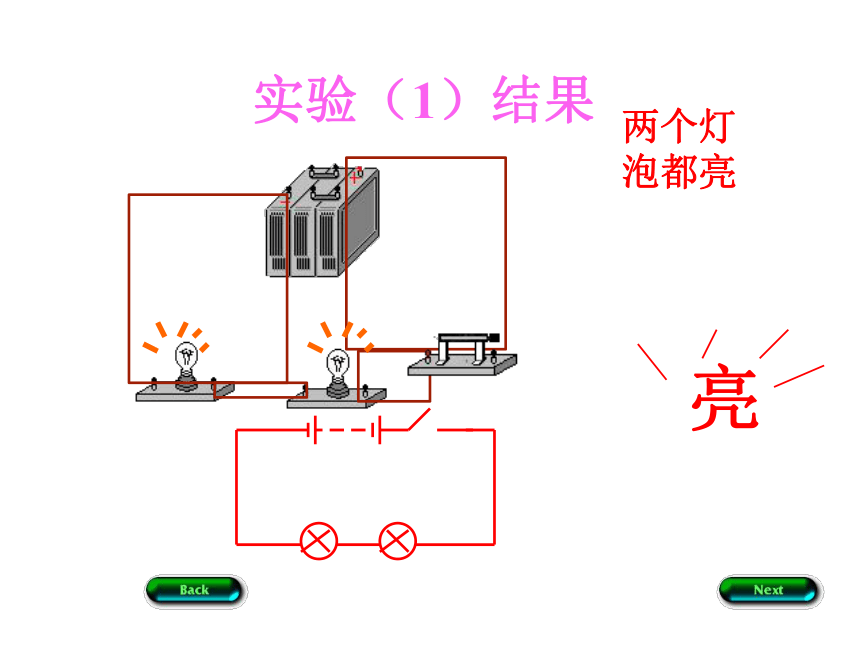

实验（1）结果
亮
两个灯泡都亮
观察实验现象（2）
当调换开关的位置时,两个灯泡在开关闭合时,有变化吗?
观察实验现象（2）
亮
两个灯泡都亮!
串联电路的特点
[思考]
1:
电流只有一条路径,通过一个元件的电流同时也通过另一个.
2:
电路中只需要一个开关,且开关的位置对电路没有影响,
串联电路知识结构方框图
串
联
电
路
连接特点:
工作特点:
开关的
控制特点:
依次逐个相连，无分支。
各用电器工作有关联：
任意一个用电器不工
作，其他用电器均停
止工作。
一只开关可控制各用
电器工作，且与开关
的位置无关。
S
S1
S2
L1
L2
如左图：把两只灯泡并列地接在电路中，并各自安装一个开关。像这样把元件并列地连接起来的电路，——称并联电路。
并联电路的定义
实验演示：
S
S1
S2
L1
L2
观察实验现象
观察:当断开S2,合上S、S1时,灯泡L1、L2
有什么变化?
S
S1
S2
L1
L2
灯
泡
L1
亮
灯
泡
L2
不
亮
实验结果
S
S1
S2
L1
L2
再观察：
当断开开关
S1，合上开关S、S2时，灯泡L1、
L2的变化？
观察实验
S
S1
S2
L1
L2
灯
泡
L1
不
亮
灯
泡
L2
亮
实验结果
并联电路的特点
1）电流有两条（或多条）
路径。
2）各元件可以独立工作。
3）干路的开关控制整个干
路，支路的开关只控
制本支路。
[思考]
并联电路知识结构方框图
工作特点:
并联电路
连接特点:
开关的
控制特点:
各用电器（包括跟用电
器相连的开关）各自接
在电路两点之间。
某一条支路断开时，其
他支路上的用电器照常
工作。
干路上的开关可以控制
所有用电器，而支路上
的开关只能控所在支路
上的用电器。
1.
如果电路中有两个用电器,下列说法
中正确的是:[
]
闭合开关S后,亮灯同时亮的一定是串联.
闭合开关S后,亮灯同时亮的一定是并联.
C.
闭合开关S后,亮灯同时亮的可能是并联,
也可能是串联.
D.
条件不足,无法判定.
答案:
2、找出下面电路连接图中的错误和不足。
甲[分析]
乙[分析]
丙[分析]
L2
L1
L2
L1
L1
L2
2、找出下面电路连接图中的错误和不足。
甲[分析]
乙[分析]
丙[分析]
甲：电路为短路，电路虽有用电器
但没有接入电路。
L2
L1
L2
L1
L1
L2
2、找出下面电路连接图中的错误和不足。
甲[分析]
乙[分析]
丙[分析]
乙：电路中L2没有接入电路中，
造成L2部分断路。
L2
L1
L2
L1
L1
L2
2、找出下面电路连接图中的错误和不足。
甲[分析]
乙[分析]
丙[分析]
丙：电路虽然连接对了，但由于
导线交叉易造成混乱。
L2
L1
L2
L1
L1
L2
如下图所示的电路叫
电路,图中开关S1用来控制
,开关S2用来控制
,而开关S接在
路中,它可以同时控制
.在图中用铅笔标出电路中的电流方向.(开关都闭合后).
S
S1
S2
L1
L2
干
并联
L1
L2
L1、L2
小结（1）
串
联
电
路
把元件逐个顺次连接起来组
成的电路，称为串联电路。
定义：
特点：
电流路径唯一，开关位置任意。
小结（2）
并
联
电
路
定义：
特点：
把元件并列连接起来组成的电路。
断开干路，整个电路形成开路；
断开一条支路，不影响别的支路。
串联
并联
串联和并联
两种画法
?
?
?
?
头、尾：电流流进的即为头，流出即为尾。
头尾相连，逐个顺次连接
头头相连，并列连接在两点之间
L1
L2
L1
L2
头
尾
头
尾
头
尾
头
尾
设计电路图
连
接
特
点
串联
电路
并联
电路
?
开关控制整个电路，开关位置对它的控制作用没有影响。
干路开关控制整个电路，支路开关只控制它所在的那条支路。
只有一条路径，一条回路。
有多条支路，多个回路。
电流路径
（
串联
）电路
（
并联
）电路
开关作用
节点
电路
电路图
连接特点
电流路径
开关的作用
用电器工作情况
串联
首尾相连
只有一条通路
控制所有用电器
互相影响
并联
首尾相连尾尾相连
若干条通路
干路开关控制所有用电器，支路开关只控制它所在支路用电器
互不影响
串、并联电路总结
L1
L2
S
L1
L2
S
生活中的电路
装饰用的小彩灯
装点高大建筑物的灯泡
家庭中的电灯、电视机等
教室里的日光灯
