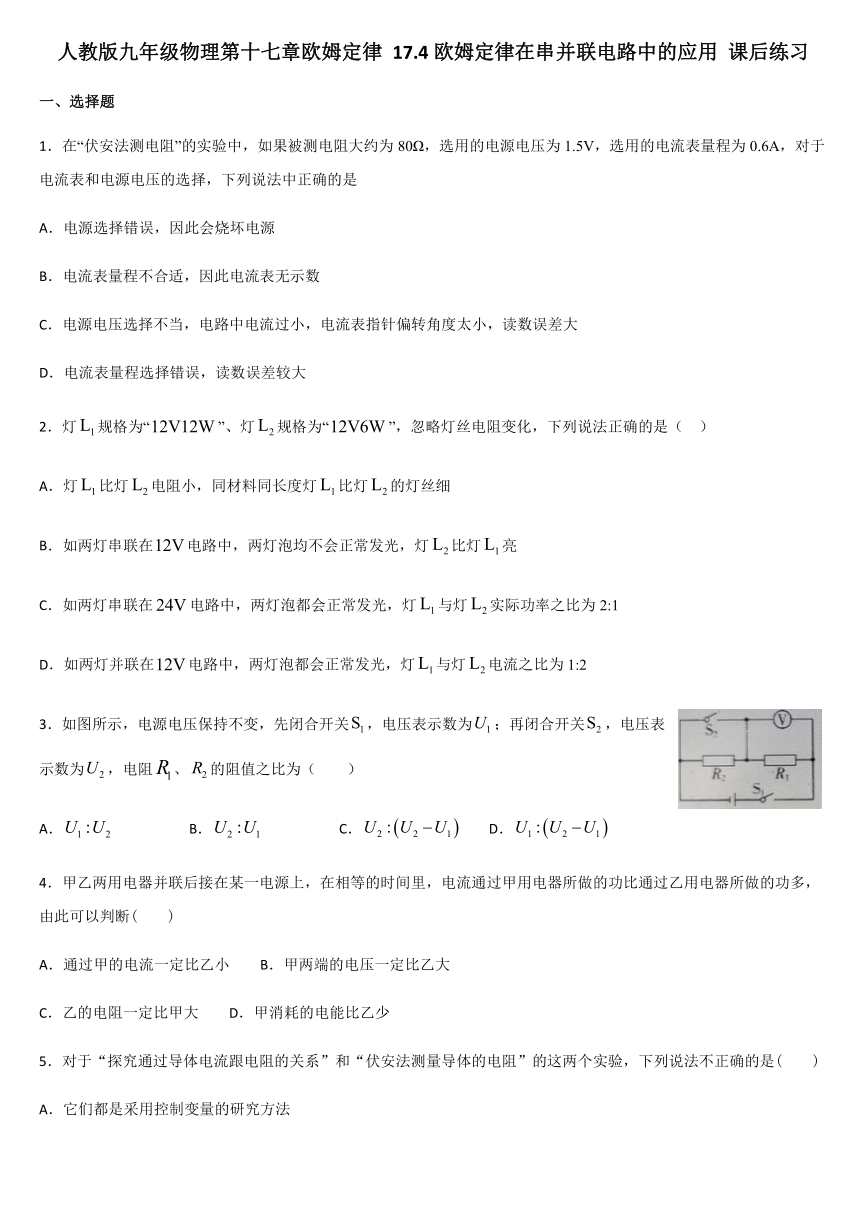

人教版九年级物理第十七章欧姆定律 17.4欧姆定律在串并联电路中的应用 课后练习有答案

人教版九年级物理第十七章欧姆定律
17.4欧姆定律在串并联电路中的应用
课后练习
一、选择题
1．在“伏安法测电阻”的实验中，如果被测电阻大约为80Ω，选用的电源电压为1.5V，选用的电流表量程为0.6A，对于电流表和电源电压的选择，下列说法中正确的是
A．电源选择错误，因此会烧坏电源
B．电流表量程不合适，因此电流表无示数
C．电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大
D．电流表量程选择错误，读数误差较大
2．灯规格为“”、灯规格为“”，忽略灯丝电阻变化，下列说法正确的是（
）
A．灯比灯电阻小，同材料同长度灯比灯的灯丝细
B．如两灯串联在电路中，两灯泡均不会正常发光，灯比灯亮
C．如两灯串联在电路中，两灯泡都会正常发光，灯与灯实际功率之比为2:1
D．如两灯并联在电路中，两灯泡都会正常发光，灯与灯电流之比为1:2
3．如图所示，电源电压保持不变，先闭合开关，电压表示数为；再闭合开关，电压表示数为，电阻、的阻值之比为（
）
A．
B．
C．
D．
4．甲乙两用电器并联后接在某一电源上，在相等的时间里，电流通过甲用电器所做的功比通过乙用电器所做的功多，由此可以判断(　　)
A．通过甲的电流一定比乙小
B．甲两端的电压一定比乙大
C．乙的电阻一定比甲大
D．甲消耗的电能比乙少

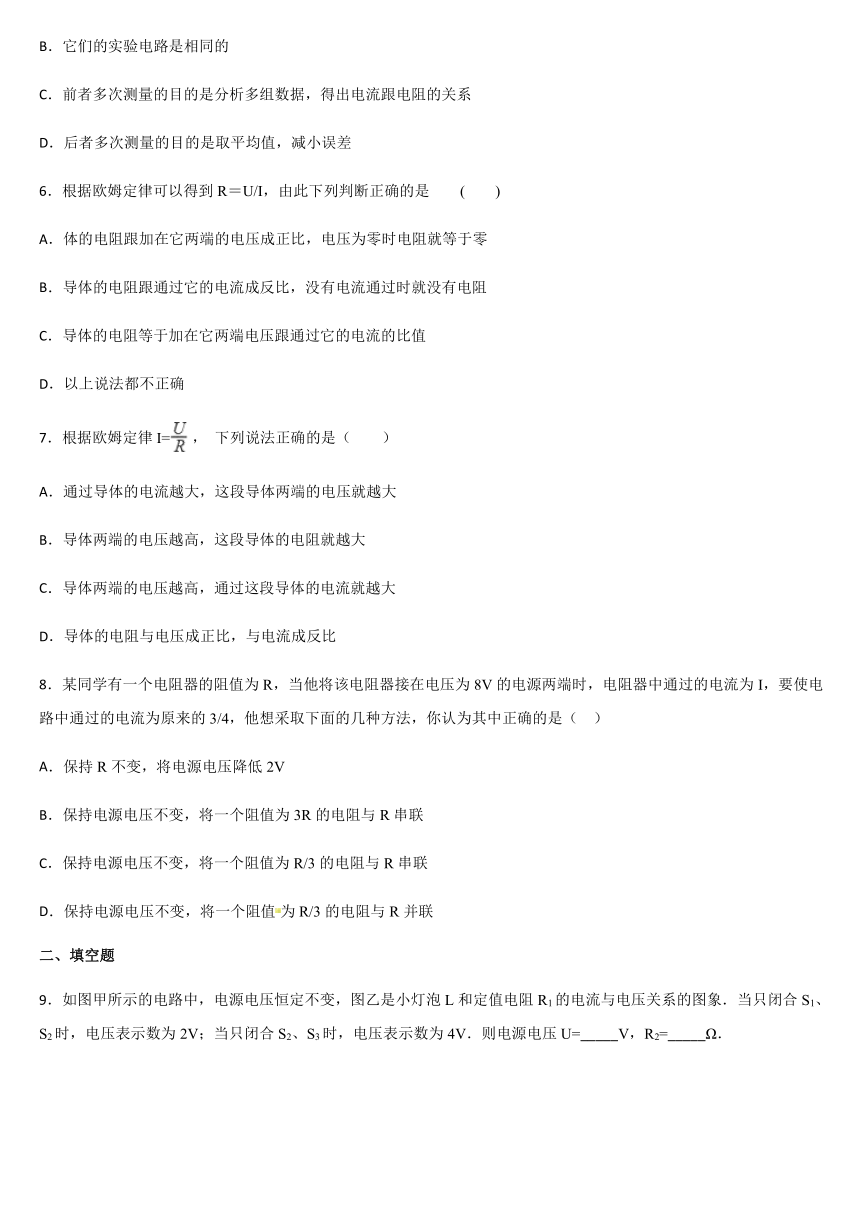

5．对于“探究通过导体电流跟电阻的关系”和“伏安法测量导体的电阻”的这两个实验，下列说法不正确的是(　　)
A．它们都是采用控制变量的研究方法
B．它们的实验电路是相同的
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取平均值，减小误差
6．根据欧姆定律可以得到R＝U/I，由此下列判断正确的是
(
)
A．体的电阻跟加在它两端的电压成正比，电压为零时电阻就等于零
B．导体的电阻跟通过它的电流成反比，没有电流通过时就没有电阻
C．导体的电阻等于加在它两端电压跟通过它的电流的比值
D．以上说法都不正确
7．根据欧姆定律I=，
下列说法正确的是（　　）
A．通过导体的电流越大，这段导体两端的电压就越大
B．导体两端的电压越高，这段导体的电阻就越大
C．导体两端的电压越高，通过这段导体的电流就越大
D．导体的电阻与电压成正比，与电流成反比
8．某同学有一个电阻器的阻值为R，当他将该电阻器接在电压为8V的电源两端时，电阻器中通过的电流为I，要使电路中通过的电流为原来的3/4，他想采取下面的几种方法，你认为其中正确的是（
）
A．保持R不变，将电源电压降低2V
B．保持电源电压不变，将一个阻值为3R的电阻与R串联
C．保持电源电压不变，将一个阻值为R/3的电阻与R串联
D．保持电源电压不变，将一个阻值为R/3的电阻与R并联
二、填空题
9．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象．当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U=_____V，R2=_____Ω．

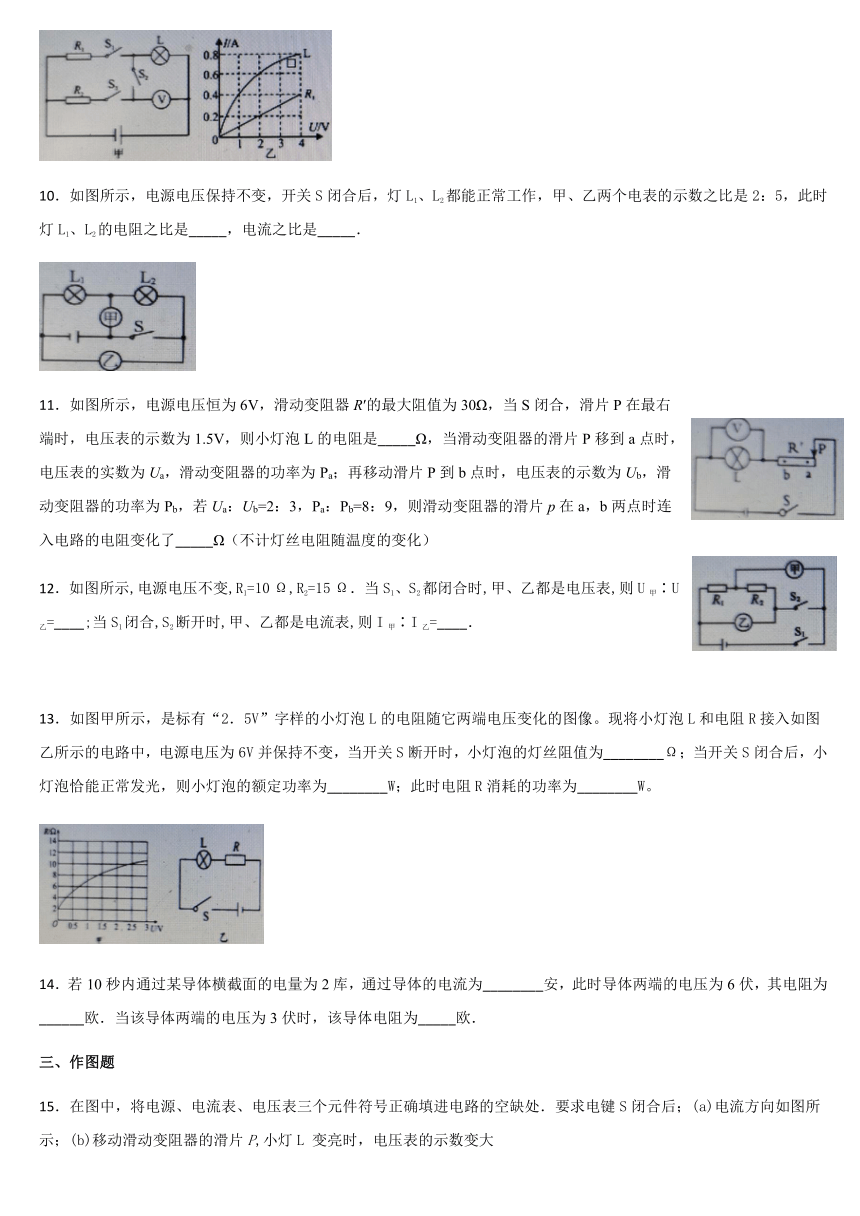

10．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比是_____，电流之比是_____．
11．如图所示，电源电压恒为6V，滑动变阻器R′的最大阻值为30Ω，当S闭合，滑片P在最右端时，电压表的示数为1.5V，则小灯泡L的电阻是_____Ω，当滑动变阻器的滑片P移到a点时，电压表的实数为Ua，滑动变阻器的功率为Pa；再移动滑片P到b点时，电压表的示数为Ub，滑动变阻器的功率为Pb，若Ua：Ub=2：3，Pa：Pb=8：9，则滑动变阻器的滑片p在a，b两点时连入电路的电阻变化了_____Ω（不计灯丝电阻随温度的变化）
12．如图所示,电源电压不变,R1=10
Ω,R2=15
Ω．当S1、S2都闭合时,甲、乙都是电压表,则U甲∶U乙=____;当S1闭合,S2断开时,甲、乙都是电流表,则I甲∶I乙=____．
13．如图甲所示，是标有“2．5V”字样的小灯泡L的电阻随它两端电压变化的图像。现将小灯泡L和电阻R接入如图乙所示的电路中，电源电压为6V并保持不变，当开关S断开时，小灯泡的灯丝阻值为________Ω；当开关S闭合后，小灯泡恰能正常发光，则小灯泡的额定功率为________W；此时电阻R消耗的功率为________W。
14．若10秒内通过某导体横截面的电量为2库，通过导体的电流为________安，此时导体两端的电压为6伏，其电阻为______欧．当该导体两端的电压为3伏时，该导体电阻为_____欧．
三、作图题

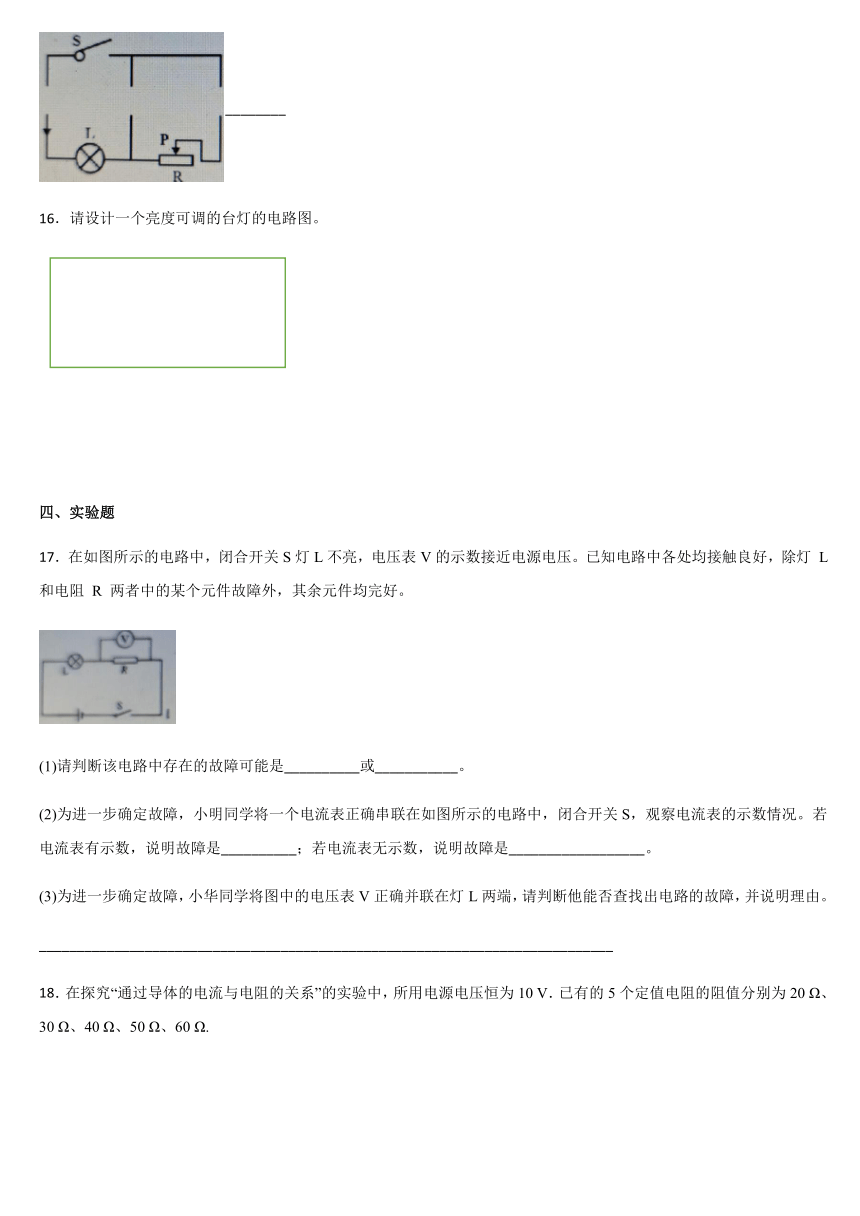

15．在图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求电键S闭合后；(a)电流方向如图所示；(b)移动滑动变阻器的滑片P,小灯L
变亮时，电压表的示数变大
________
16．请设计一个亮度可调的台灯的电路图。
四、实验题
17．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。已知电路中各处均接触良好，除灯
L
和电阻
R
两者中的某个元件故障外，其余元件均完好。
(1)请判断该电路中存在的故障可能是__________或___________。
(2)为进一步确定故障，小明同学将一个电流表正确串联在如图所示的电路中，闭合开关S，观察电流表的示数情况。若电流表有示数，说明故障是__________；若电流表无示数，说明故障是__________________。
(3)为进一步确定故障，小华同学将图中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。
____________________________________________________________________________
18．在探究“通过导体的电流与电阻的关系”的实验中，所用电源电压恒为10
V．已有的5个定值电阻的阻值分别为20
Ω、30
Ω、40
Ω、50
Ω、60
Ω.
(1)根据图甲所示电路，用笔画线代替导线将图乙所示的实物电路连接完整_________
．(导线不交叉)
(2)闭合开关前，滑动变阻器的滑片应移至最_______(填“左”或“右”)端．闭合开关后，发现电流表指针无偏转，电压表指针有明显偏转，原因可能是电阻R________(填“短路”或“断路”)．
(3)在实验中，先接入电阻值为20
Ω的电阻，调节滑动变阻器的滑片P至某一位置时，观察到电流表、电压表指针位置如图丙所示，则电流表示数为_______A，电压表示数为_______V，接下来用30
Ω的电阻代替20
Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向_______(填“左”或“右”)滑动．
(4)为了完成实验探究，依次将剩下的3个定值电阻分别接入图乙的电路中，替换前一次接入的定值电阻，调节滑动变器的滑片P至合适位置，再读出电流表的示数，计算出每次接入的定值电阻R的倒数，以电阻的倒数为横坐标，电流I为纵坐标，在坐标系中描点并作出I?图线，如图丁所示．由I?图线可初步得出结论：在电压一定时，导体中的电流跟导体电阻的倒数成______比；由此进一步得出结论：在电压一定时，导体中的电流跟导体的电阻成_______比．
(5)上述实验中所选滑动变阻器的最大阻值至少为_________Ω.
19．某物理兴趣小组利用图甲所示实验电路图同时测量电源电压U0的大小和电阻Rx的阻值，电源电压U0约为2V～3V，Rx的阻值约为6Ω～7Ω．实验室提供如下器材：导线若干、开关、电流表（量程0～0.6A，0～3A）、电压表（量程0～3V，0～15V）、滑动变阻器R（最大阻值为30Ω）．请你思考完成下列问题：
（1）按照图甲用笔画线代替导线，连接好图乙中的实物图_________．
（2）用物理量U0、Rx、电流表的示数I写出表示电压表示数U大小的关系式：U=_____．
（3）①正确连接电路后，闭合开关前应使滑动变阻器连入电路的阻值为_____（选填“最大”或“零”）；
②移动滑动变阻器的滑片，读出4组电流表和电压表示数，分别以电流表的示数I和电压表的示数U为横坐标和纵坐标，在坐标纸上描点，把这4个点连接起来大致为一条直线（并虚线延长到纵轴），如图丙所示．从图丙中信息可求得：电源电压U0=_____V，电阻Rx=_____Ω．
五、综合题
20．光敏电阻的阻值随光照射的强弱而改变．“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，根据图象解答下列问题：
（1）光敏电阻的阻值随光强的增大而________，随光强的减小而________．
（2）当光强为E1时，光敏电阻的阻值为R1；当光强为E2时，光敏电阻的阻值为R2，
那么它们之间的关系式为
=________（用E1、E2表示）．
（3）将光敏电阻R、定值电阻R0、电流表、开关和电源连接成图所示电路．闭合开关，逐渐增大光敏电阻的光照强度，那么_______（填正确答案的序号）．
A.电流表的读数增大，光敏电阻两端的电压也增大
B.电流表的读数增大，但光敏电阻两端的电压减小
C.电流表的读数减小，但光敏电阻两端的电压增大
D.电流表的读数减小，光敏电阻两端的电压也减小
（4）在如图电路所示电路中，电源电压为6V，当光照强度为4.5cd时，电流表的读数为0.5A．则定值电阻R0的阻值为________Ω．
21．如图甲所示是一种家庭水箱水位测量装置示意图，电源电压18V保持不变，电压表量程0?15V，电流表量程0?3A，R0是阻值为10Ω的定值电阻，R1是长20cm、阻值为20Ω的电阻丝，滑片P把电阻丝与轻质弹簧的指针连在一起．圆柱体M长80cm，底面积为200cm2．当水位处于
最高处时，M刚好浸没在水中，滑片P恰好在R1
的最上端．轻质弹簧阻值不计，M全部露出水面前，弹簧的伸长长度△L始终与受到的拉力F成正比，
如图乙所示．
（1）当水位下降时，电路中示数会随之减小的电表是
.
（2）当水位处于最高处时，电压表的示数为多少？
（3）当水位下降，圆柱体露出水面部分的长度为50cm时，电流表示数为多少？（g取10N/kg）
【参考答案】
1．C
2．B
3．D
4．C
5．A
6．C
7．AC
8．AC
9．8
5
10．3：2
1：1
11．10
10
12．3∶5
5∶2
13．2；0．625；0．875
14．0.2
30
30
15．
16．略
17．灯L短路
电阻R断路
灯L短路
电阻R断路
不能。因为在灯L短路和电阻R断路两种情况下，电压表V均无示数
18．
右
断路
0.4
8
右
正
反
15
19．
U0﹣IRx
最大
3
6
20．（1）减小；增大；（2）；（3）B；（4）8．
21．（1）电压表
（2）12V
（3）0.9A
