平面镜成像

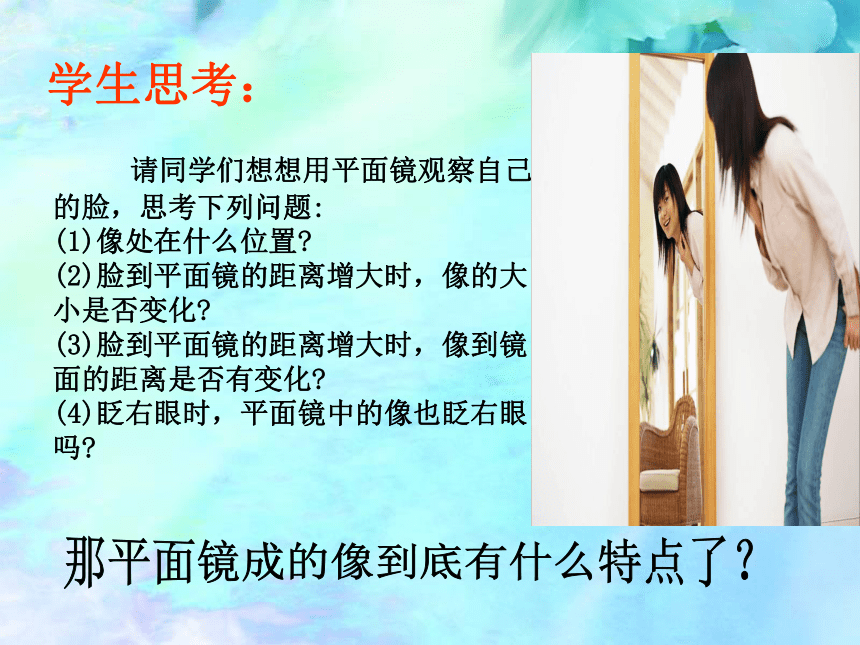

请同学们想想用平面镜观察自己的脸，思考下列问题:
(1)像处在什么位置?
(2)脸到平面镜的距离增大时，像的大小是否变化?
(3)脸到平面镜的距离增大时，像到镜面的距离是否有变化?
(4)眨右眼时，平面镜中的像也眨右眼吗?
学生思考：

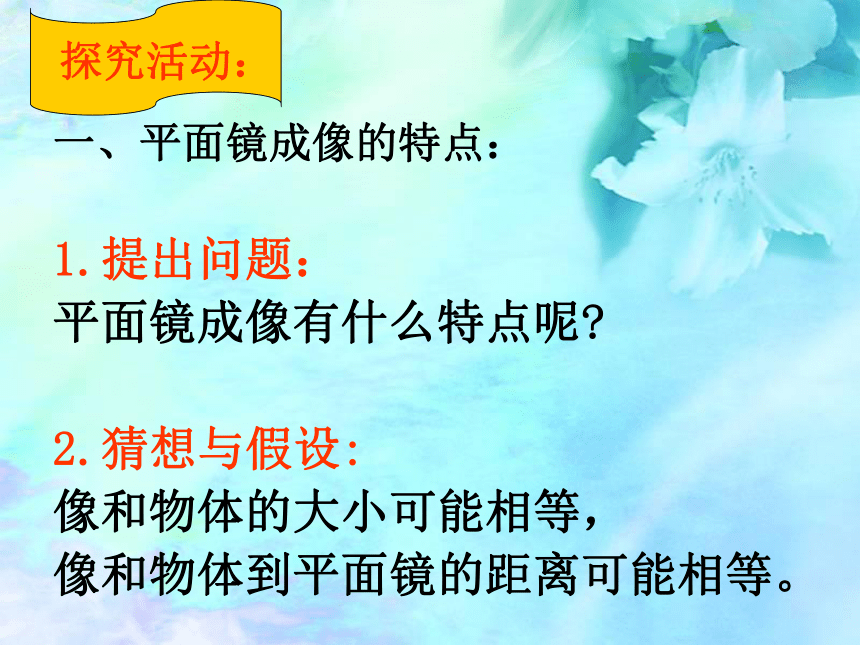

一、平面镜成像的特点：
1.提出问题：
平面镜成像有什么特点呢?
2.猜想与假设:
像和物体的大小可能相等，
像和物体到平面镜的距离可能相等。
探究活动：
实验器材：玻璃板、两根相同的蜡烛、纸、刻度尺、火柴
3.设计实验：
记录表格：

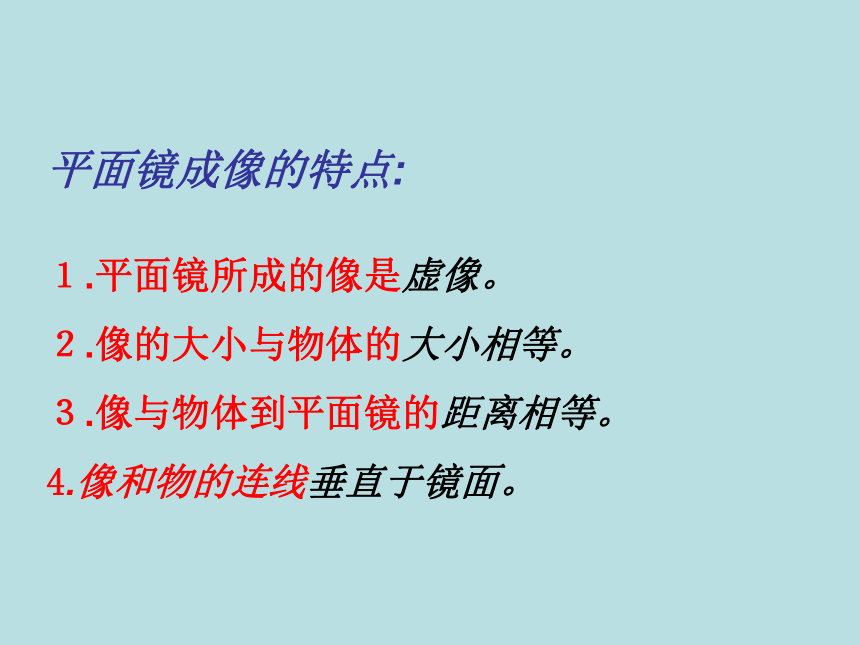

平面镜成像的特点:
１.平面镜所成的像是虚像。
２.像的大小与物体的大小相等。
３.像与物体到平面镜的距离相等。
4.像和物的连线垂直于镜面。

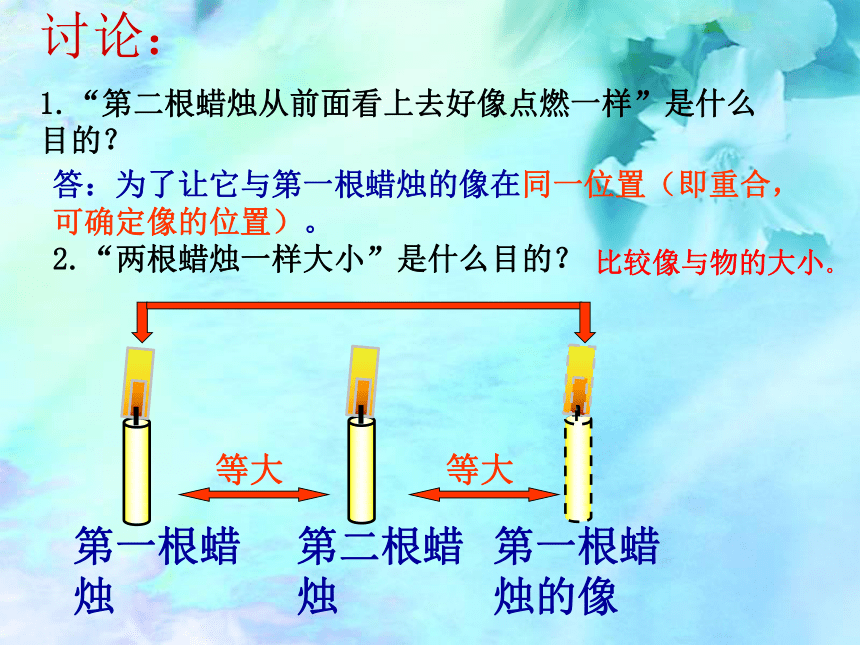

1.“第二根蜡烛从前面看上去好像点燃一样”是什么
目的？
答：为了让它与第一根蜡烛的像在同一位置（即重合，可确定像的位置）。
2.“两根蜡烛一样大小”是什么目的？
第二根蜡烛
第一根蜡烛的像
第一根蜡烛
等大
等大
讨论：
比较像与物的大小。

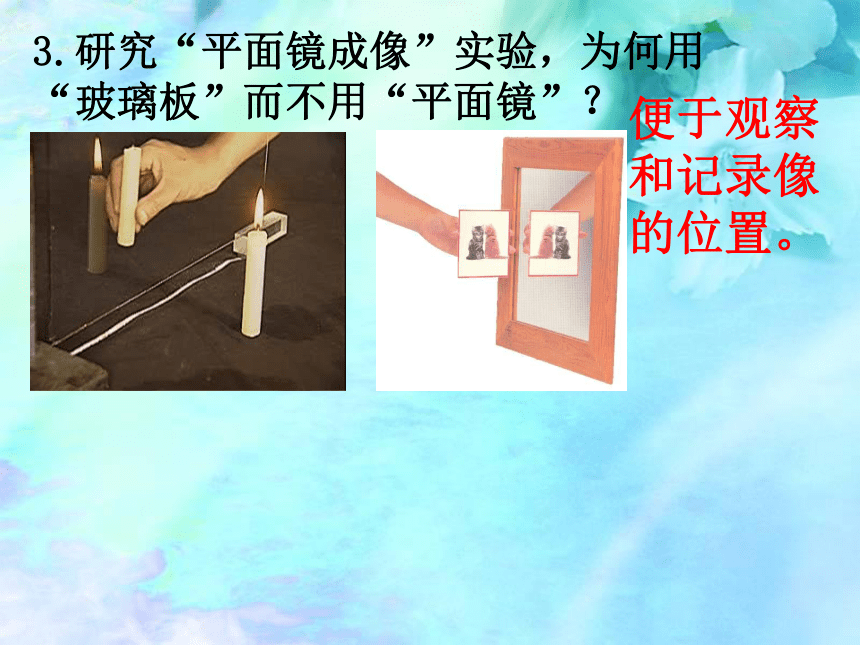

3.研究“平面镜成像”实验，为何用“玻璃板”而不用“平面镜”？
便于观察和记录像的位置。

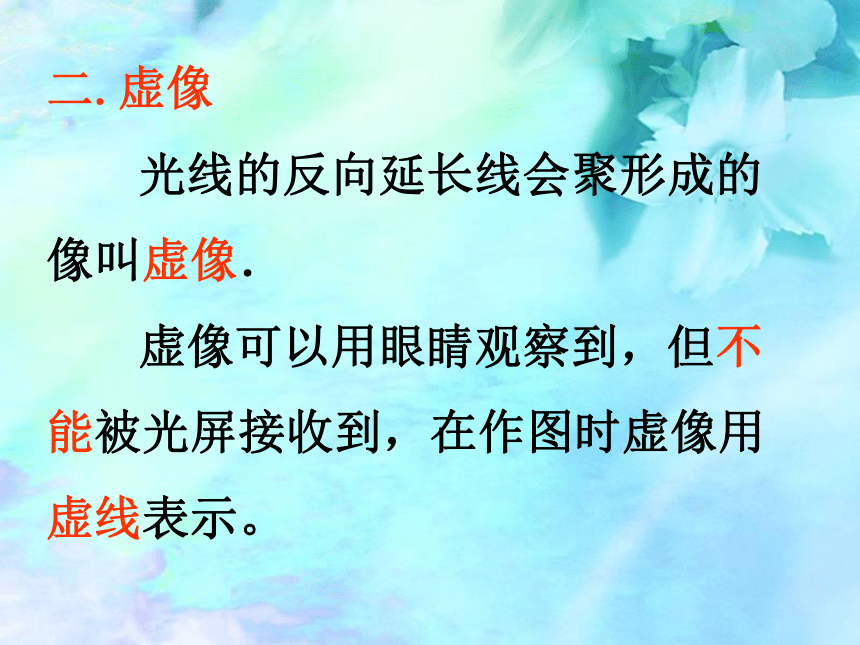

二.虚像
光线的反向延长线会聚形成的像叫虚像．
虚像可以用眼睛观察到，但不能被光屏接收到，在作图时虚像用虚线表示。

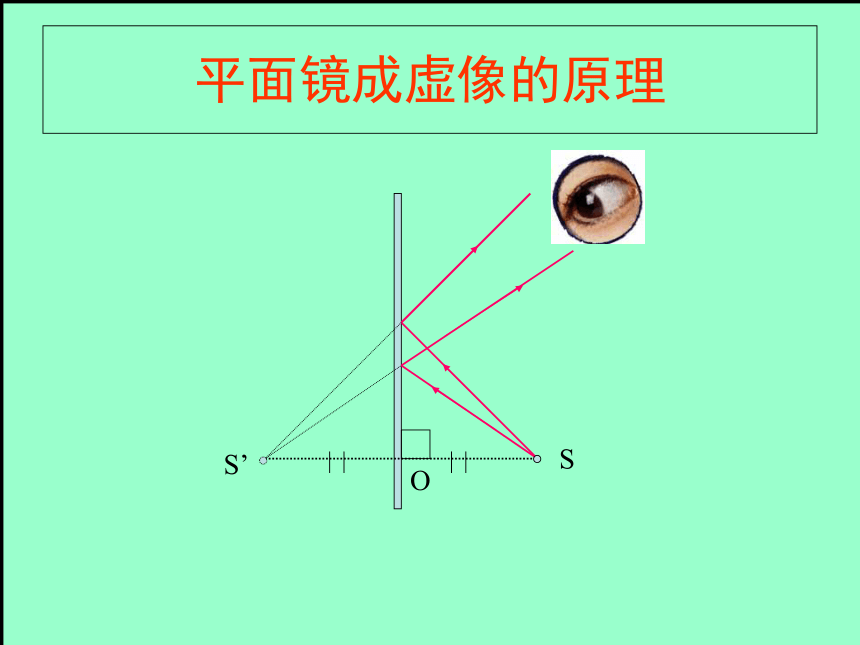

平面镜成虚像的原理
S
S’
O

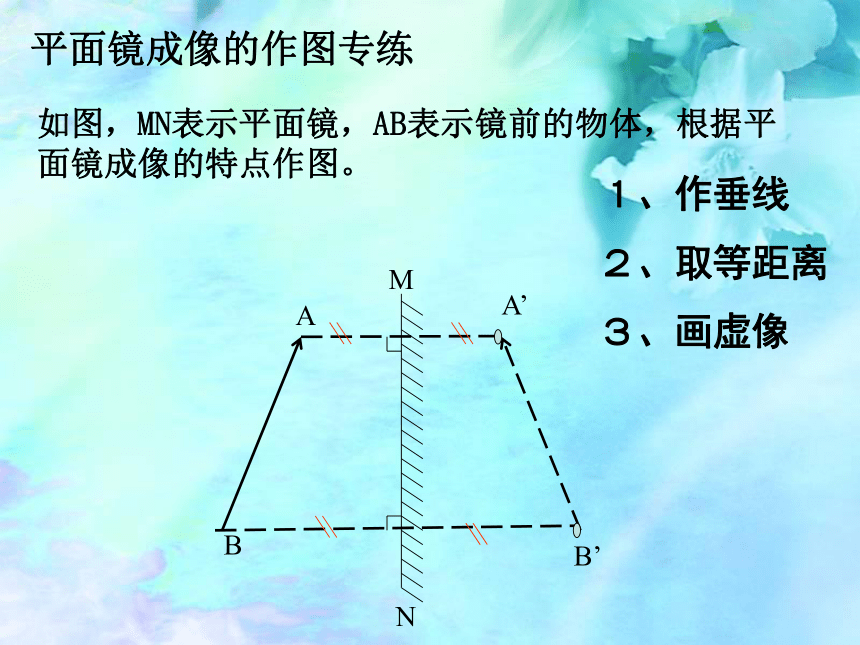

平面镜成像的作图专练
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A’
B’
１、作垂线
２、取等距离
３、画虚像
A
B
A
B
第一步
A
B
A’
B’
第二步
O
O’
A
B
A’
B’
第三步
O
O’
根据平面镜成像特点作图
2、成像
三、平面镜的应用：
1、改变光的传播方向
潜望镜原理图　
穿衣镜,化妆镜,展示柜台后面的镜子
利用平面镜扩大视野
古代用铜镜梳洗打扮
平面镜成像的应用：
舞蹈演员发现自己的姿势
牙医看清别人牙齿的背面
学了本节课，
你有哪些收获？
谈一谈：
内容小结
平面镜成像的原理：
光的反射定律
平面镜成像
平面镜
平面镜：
反射面是平面的镜叫平面镜
生活中平面镜成像现象
平面镜成像的特点
像和物大小相等
平面镜成虚像
像和物到镜面的距离相等
像和物的连线垂直于镜面
课堂练习：
1、“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是:
A．山的影子
(
)
B．山的实像
C．山倒立的虚像
D．山正立的虚像
D
A
B
C
D
C
2、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？
（
）
3、小丑在平面镜中的像，图中正确的是（
）
A
B
C
D
A
4、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是
（
）。
A、7:25
B、6:35
C、5:25
D、4:35
D
5、人向平面镜走近时，他在镜中的像将：（
）
A、变大
B、变小
C、不变
C
A
B
C
D
6、下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（
）
C
7．画出下图在平面镜中的像．
A
O
A'
O'
8.如图所示，S′是S在平面镜中成的像，画出平面镜的位置来．
S′
S
9、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
(
)
(
)
(
)
(
)
光的直线传播
光的反射
光的直线传播
光的反射
四.凸面镜和凹面镜
1.凸面镜对光线有
作用
发散
物体在凸面镜中成正立缩小的虚像.
利用凸面镜可以观察到更大的范围.
应用:
汽车观后镜
弯道观察镜
2.凹面镜对光线有
作用
会聚
应用:太阳灶
奥运圣火点燃
凹面镜可以把焦点处发出的光变成平行光
应用:
手电筒,汽车灯,探照灯
的反光装置
应用：
下面不是利用凹面镜的是(
)
A.汽车观后镜
B.太阳灶
C.手电筒
D.探照灯
A
课堂作业：
1、平面镜成像的特点是：物体在平面镜里成的像是
像，像和物的大小
，它们的连线跟镜面
，它们到镜面的距离
。
2、人站在竖直放置的平面镜前3米处，他在镜中的像距他有
米，如果他向平面镜靠近，则他在平面镜中所成的像将
。
3、我们在河边看到树木和建筑物的“倒影”和立竿见影的“影”，前者是由
引起的，后者是由
引起的。
4、作出物体在平面镜的虚像。
