北师大版九年级全册 物理 教案 13.3学生实验：探究——小灯泡的电功率

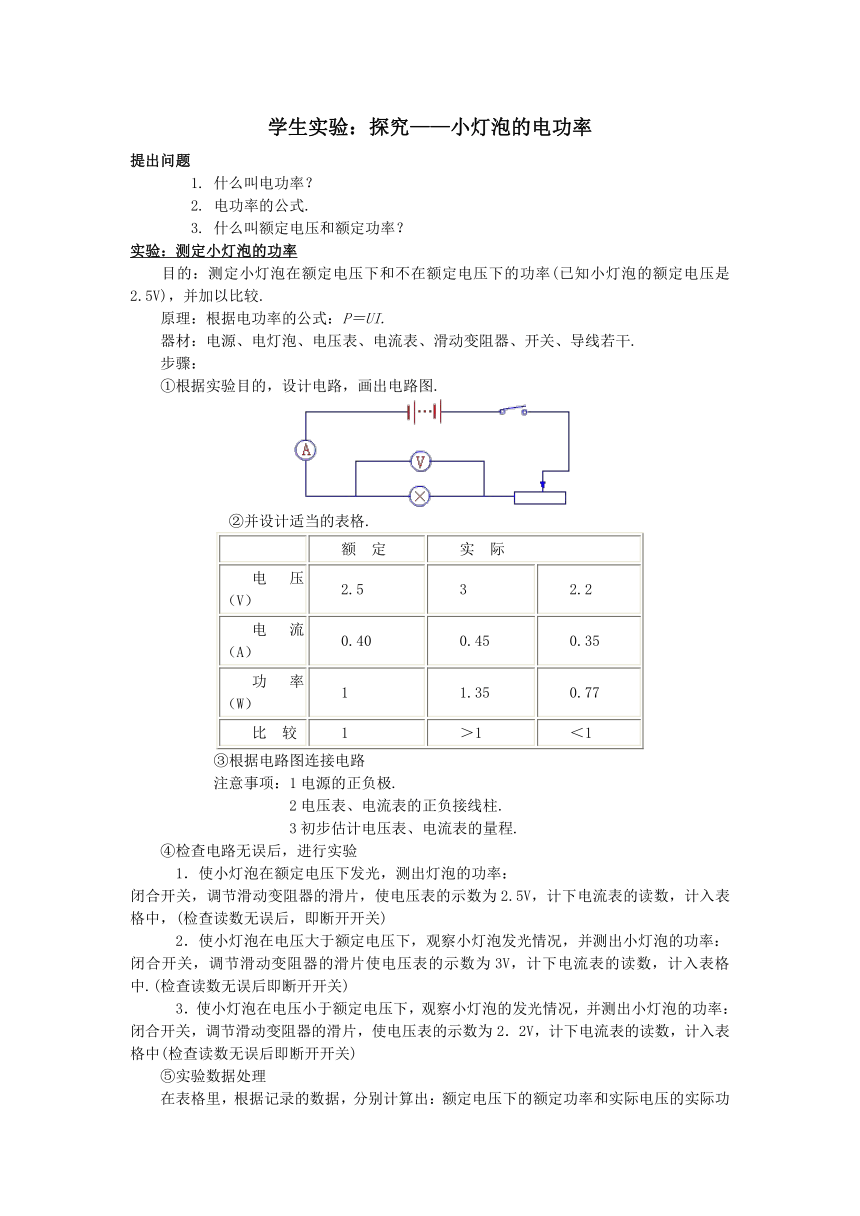

学生实验：探究——小灯泡的电功率
提出问题　　　　　　
　　　　1. 什么叫电功率？
2. 电功率的公式.
3. 什么叫额定电压和额定功率？
实验：测定小灯泡的功率
　　目的：测定小灯泡在额定电压下和不在额定电压下的功率(已知小灯泡的额定电压是2.5V)，并加以比较.
　　原理：根据电功率的公式：P＝UI.
　　器材：电源、电灯泡、电压表、电流表、滑动变阻器、开关、导线若干.
　　步骤：
　　①根据实验目的，设计电路，画出电路图.
　　　　 　　　　　　
　 ②并设计适当的表格.
额　定 实　际
电压（V） 2.5 3 2.2
电流（A） 0.40 0.45 0.35
功率（W） 1 1.35 0.77
比　较 1 ＞1 ＜1
　　　 ③根据电路图连接电路
　　　　 注意事项：1电源的正负极.
　　　　 　 2电压表、电流表的正负接线柱.
　　　　 　 　　 3初步估计电压表、电流表的量程.
④检查电路无误后，进行实验
　　　1．使小灯泡在额定电压下发光，测出灯泡的功率：
闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5V，计下电流表的读数，计入表格中，(检查读数无误后，即断开开关)
　　　2．使小灯泡在电压大于额定电压下，观察小灯泡发光情况，并测出小灯泡的功率：
闭合开关，调节滑动变阻器的滑片使电压表的示数为3V，计下电流表的读数，计入表格中.(检查读数无误后即断开开关)
　　　3．使小灯泡在电压小于额定电压下，观察小灯泡的发光情况，并测出小灯泡的功率：
闭合开关，调节滑动变阻器的滑片，使电压表的示数为2．2V，计下电流表的读数，计入表格中(检查读数无误后即断开开关)
　　⑤实验数据处理
　　在表格里，根据记录的数据，分别计算出：额定电压下的额定功率和实际电压的实际功率.对额定电压的功率和实际电压下的功率进行比较.
结论：小灯泡在额定电压下能正常工作，实际电压偏低，小灯泡消耗的功率低，灯光变暗.不是正常工作，实际电压偏高，小灯泡消耗的功率增大，灯光过亮，若长期使用会影响灯光的寿命，还有可能烧坏小灯泡.
　　⑥拆开电路，整理仪器.
