解析：

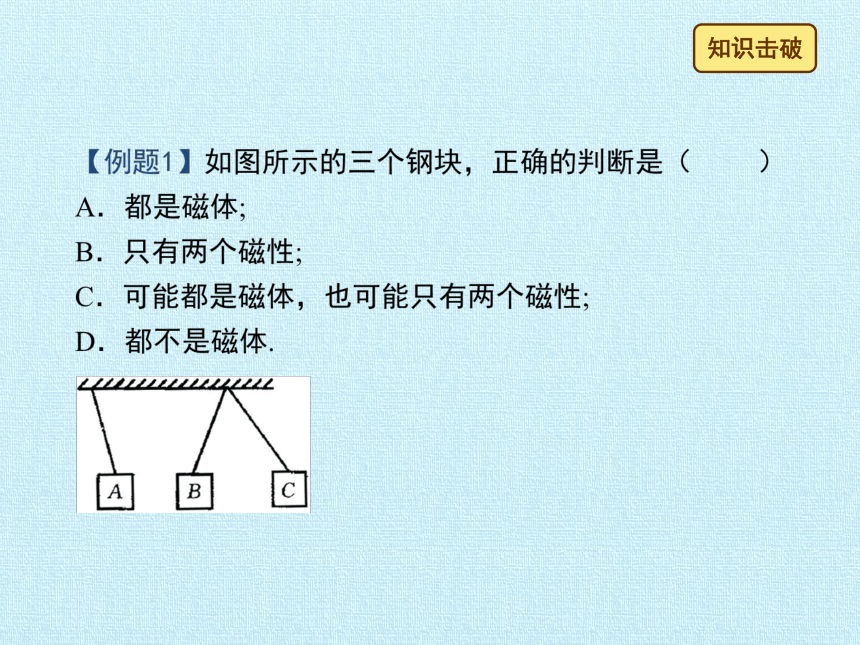

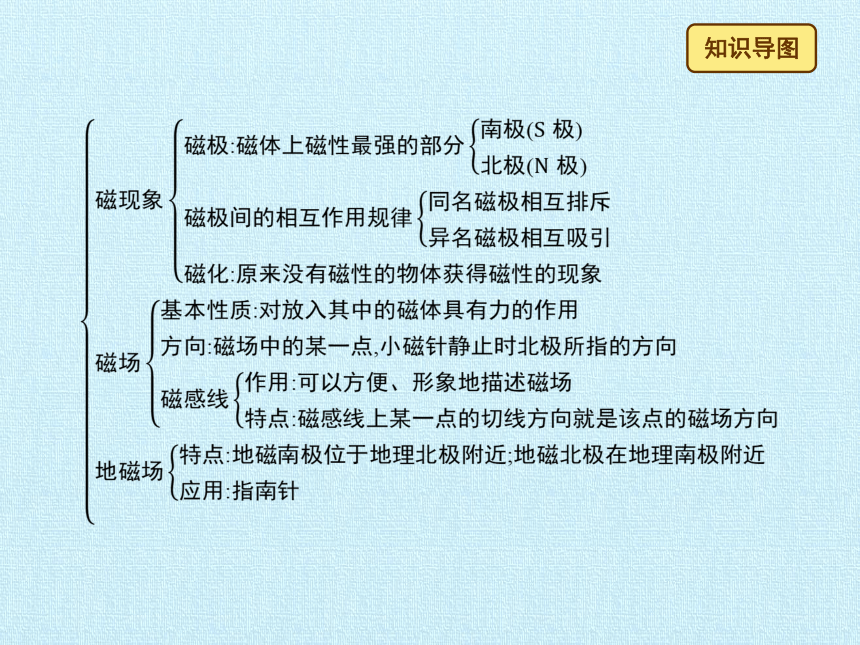

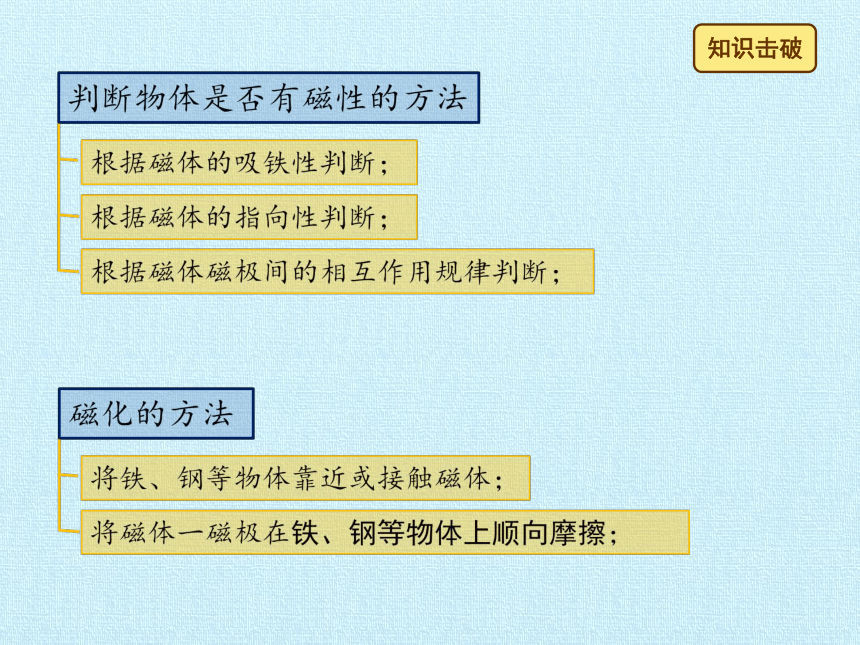

①若两个钢块相互排斥，则这两个钢块一定带磁性，且相近的磁极为同名磁极；
②若两个钢块相互吸引，则有两种情况：两个钢块都有磁性，且异名磁极相互接近；或一个带有磁性，而另一个没有磁性。
答案：D

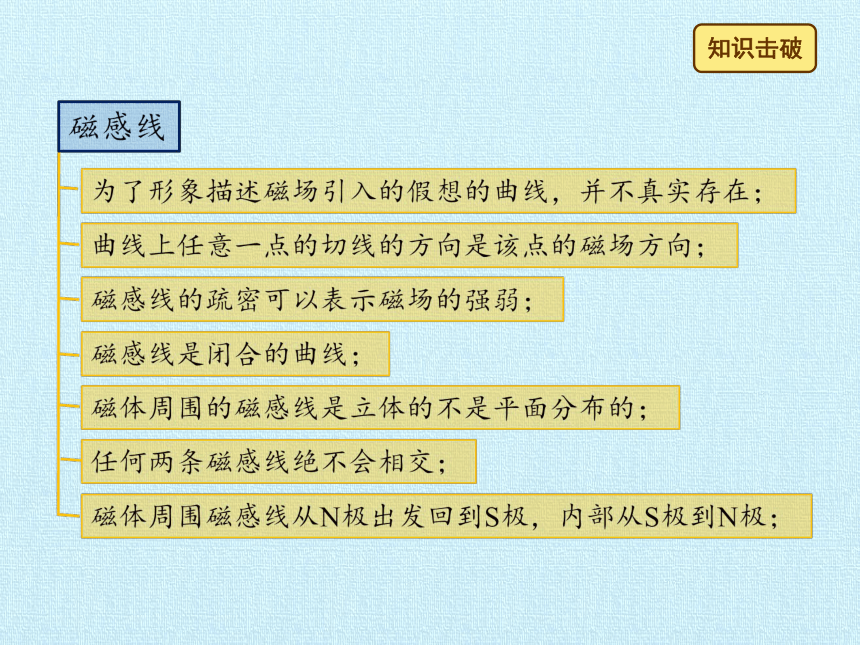

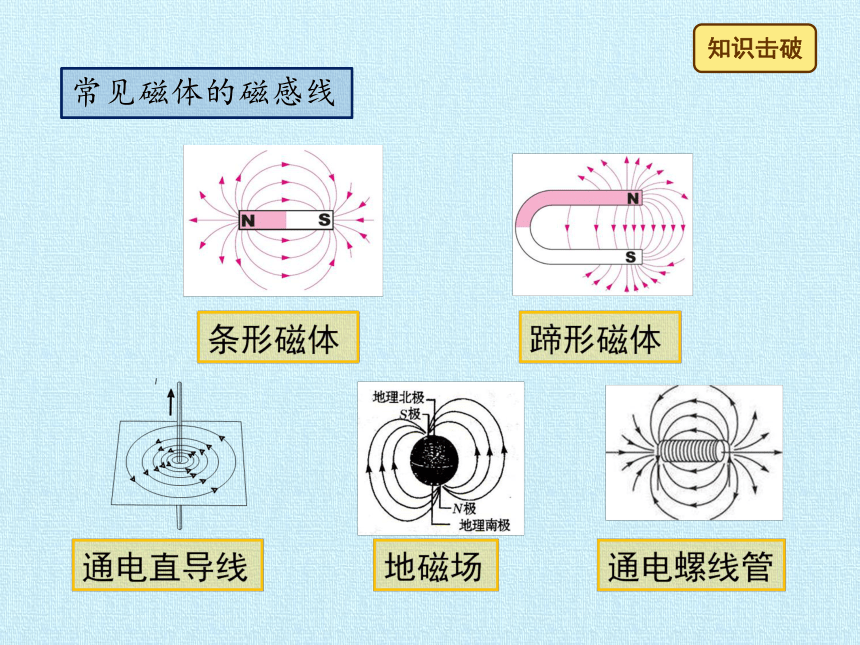

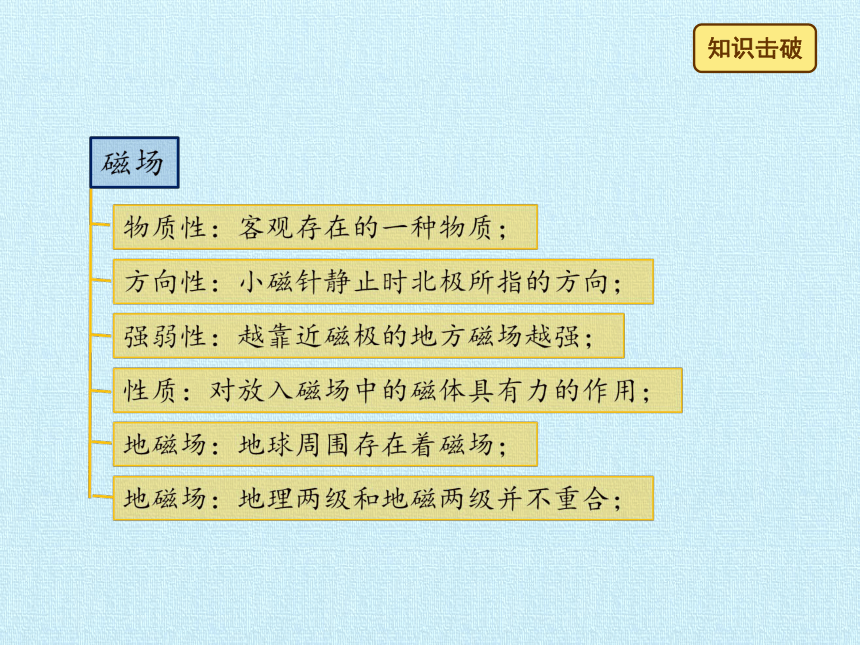

常见磁体的磁感线
【例题2】两条形磁体之间的磁感线方向如下图所示，则右边条形磁体2的A端为_______极。小磁针静止时，B端为_______极。
解析：磁感线的方向是从磁体的N出发回到磁体的S极；条形磁体2的A端为S极；则条形磁体2的另一端为N极；根据磁极间相互作用的规律：同名磁极相互排斥，异名磁极相互吸引可知：小磁针的B端为S极。
答案：S；S

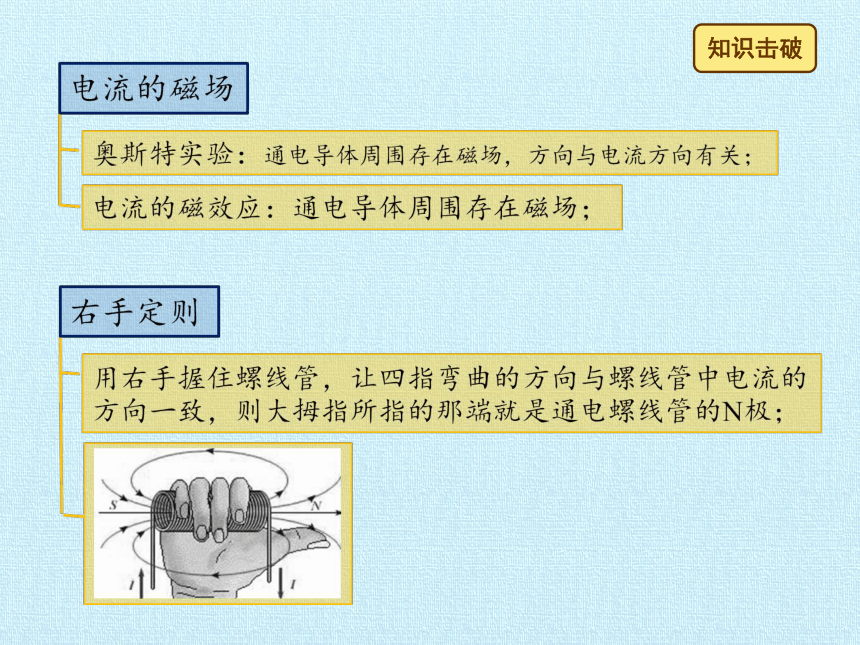

【例题3】如图所示，把螺线管沿东西方向水平悬挂起来，然
后给导线通电，请你想一想会发生的现象是（　　）
A.通电螺线管转动，直到A端指向南，B端指向北。
B.通电螺线管转动，直到A端指向北，B端指向南。
C.通电螺线管仍保持在原来的位置上静止。
D.通电螺线管能在任意位置静止。
　
解析：由图：电流由右后端流入，做前端流出，由右手螺旋定则知：A端为S极、B端为N极；
所以东西方向放置的螺线管会转动起来，静止时，A端将指向南极，B端将指向北极；
答案：A

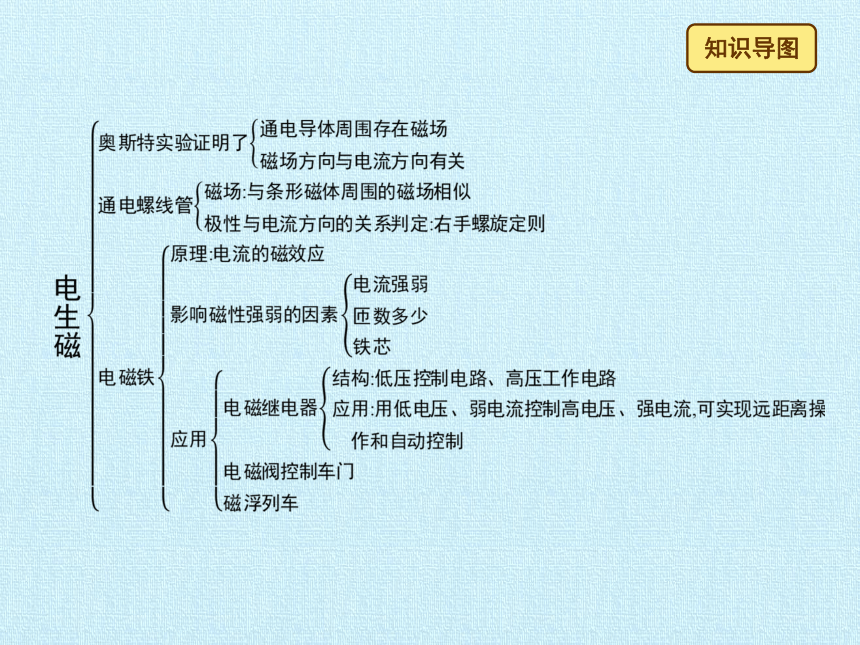

电磁铁及其应用
铁芯
磁效应
线圈匝数
有无铁芯
越强
通电
铁芯
断电
电磁铁
衔铁
衔铁
电流大小
磁性
静触点
弹簧
静触点
电磁铁
开关
弱电流
低电压
阀体
电磁线圈
电磁继电器原理
解析：当滑片P从a端向b端滑动过程中，电阻变大，电路中电流变小，电磁铁的磁性减小，对铁棒的吸引力减小，故弹簧的长度变小；
答案：D
解析：A：温度自动报警器的原理是当温度达到一定值时，温度计内液体上升，该液体必须是导体，这样控制电路会接通，电磁铁产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用，故A错，符合题意；
BCD：电磁铁是运用电流的磁效应，温度计是根据液体热胀冷缩的性质制成的，电磁继电器的实质就是一个开关，所以BCD说法正确，不符合题意．
答案：A
【例题6】课堂上，老师做了如图所示的演示实验，给直导线（铝棒）通电，观察到直导线运动起来。
（1）实验现象说明______有力的作用。______机就是利用这种现象制成的；
（2）判断“有力的作用”的依据是______；
A.力是维持物体运动的原因
B.一切物体都有惯性
C.物体运动状态改变时，一定受到力的作用
（3）将磁极上下对调，观察直导线的运动情况，这样操作是为了______。
解析：考查点：磁场对电流的作用。分析：给直导线通电，观察到直导线在磁场中运动起来，表明磁场对通电导体有力的作用，这一原理的重要应用就是电动机。根据力的作用效果（使物体发生形变或改变物体的运动状态），可以判断出物体是否受到力的作用。（3）在电流方向不变时，改变磁场方向，是为了研究通电导体在磁场中受力方向与磁场方向是否有关。
答案：
（1）磁场对电流电动
（2）C
（3）通电导体在磁场中受力方向与磁场方向是否有关。
【例题7】用硬金属丝做两个支架，分别与电池的两级相连，用漆包线绕成一个矩形线圈，以线圈引线为轴。用小刀刮去轴的一端全部漆皮，另一端刮去半周漆皮将线圈放在支架上，磁体放在线圈下。接通电源并用手轻推一下线圈，线圈就会不停的转动起来。请问：
（1）推一下线圈的原因是：_______________；
（2）线圈不停转动的原因是：_______________；
（3）要使线圈的转动方向发生改变，请提出两个方案：
①_______________；
②_______________；
解析：
（1）当线圈在平衡位置，由于没有电流通过，故要人工转动下下，越过平衡位置后，线圈就受到了磁场的力的作用而转动下去。
（2）当线圈转动起来后，有了一定的惯性及磁场对线圈的作用，就能不断地转动下去。
（3）影响线圈的转动方向是电流的方向和磁场的方向．故要使线圈的转动方向发生改变，只要改变其中一个因素即可。
答案：使线圈越过平衡位置；通电线圈在磁场中受到力的作用；只改变磁场方向；只改变电流方向。

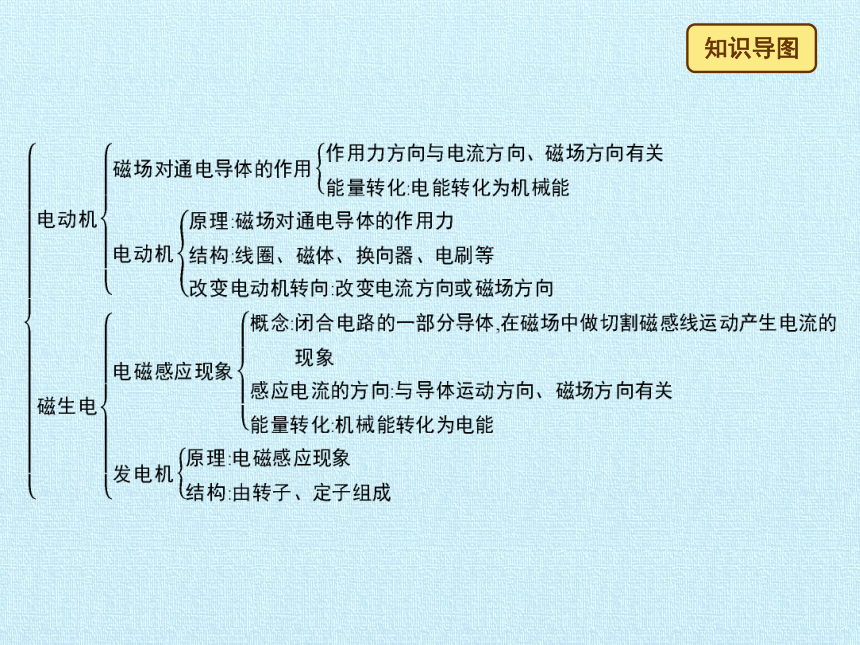

磁生电
电磁感应现象
切割磁感线
闭合电路
闭合电路
切割磁感线运动
磁场方向
导体运动方向
声音
电流
电磁感应
电磁感应
转子
定子
大小
方向
电流
周期性
赫兹
Hz
50Hz
【例题8】如图所示，甲图是______机的原理图它是将______能转化为______能的装置。它是根据______原理制成的。乙图是根据______原理制成的______机。从能量转化角度看，它是把______能转化为______能的装置。______图中的两个半圆环叫换向器。
解析：发电机原理图中没电源，电动机的原理图中有电源。所以甲图是发电机的原理图它是将机械能转化为电能的装置。它是根据电磁感应原理制成的。乙图是根据磁场对电流的作用原理制成的电动机。从能量转化角度看，它是把电能转化为机械能的装置。乙图中的两个半圆环叫换向器。
答案：发电，机械，电，电磁感应，磁场对电流的作用，电动，电，机械，乙
