第十二章 欧姆定律
复习课件
欧姆定律
探究电流与电压、电阻关系
问题与猜想
制定计划
收集证据
评估与交流
分析与结论
电流
电压
电阻
IR
易错误区
1.导体两端的电压和电流都是针对同一导体；不能说这一导体的电流跟另一导体两端的电压成正比；
2.电流跟电压的顺序不能改变；电压是形成电流的原因，电压是原因，电流是结果，因果关系不能颠倒；
3.电流跟电阻的位置关系不能改变；电阻是导体本身的特性，即使导体中不通电流，它的电阻也不会改变；
探究电流与电压、电阻关系
导体电阻一定，导体电流跟导体两端电压成正比；
导体电压一定，导体的电流与导体的电阻成反比；
【例题1】
在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终大于1.5V，其原因可能是（　　）
A.滑动变阻器阻值太小
B.电源电压3V太高
C.20Ω的阻值太小
D.控制的电压1.5V太高
答案：A

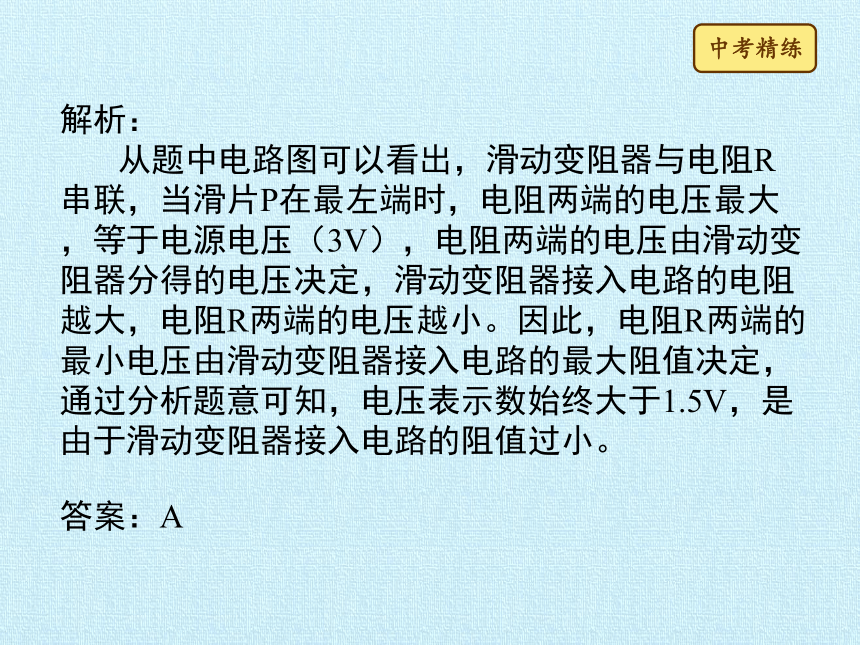

解析：
从题中电路图可以看出，滑动变阻器与电阻R串联，当滑片P在最左端时，电阻两端的电压最大，等于电源电压（3V），电阻两端的电压由滑动变阻器分得的电压决定，滑动变阻器接入电路的电阻越大，电阻R两端的电压越小。因此，电阻R两端的最小电压由滑动变阻器接入电路的最大阻值决定，通过分析题意可知，电压表示数始终大于1.5V，是由于滑动变阻器接入电路的阻值过小。
电阻的测量
电压表测导体电压，电流表测导体电流；
仪器：电压表、电流表、电源、开关、导线、滑动变阻器；
滑动变阻器作用：一、保护电路；二、改变电阻两端的电压和电流，多次测量；
【例题2】
伏安法测电阻Rx的实验中，我们用如图所示电路进行测量。测量结果是用电压表读数除以电流表读数来表示，而作为用电器，电压表和电流表是有电阻的，会造成实验误差。



（1）电源接通前，滑动变阻器的滑片应在　　　　（选填“左端”“右端”或“任意位置”）；
（2）测量值相比真实值　　　　（选填“偏大”“偏小”或“相同”）；
（3）如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为RV和RA，则Rx更准确的表达式为　　　　（数学表达式用已知字母表示）。


间接测电阻
无电压表··用一个定值电阻和一个电流表串联
无电流表用 一个定值电阻和一个电压表并联
只有一块电压表/电流表，需多个开关来改变表的测量电阻
间接测电阻的常用方法
闭合开关，先把滑片移到最左端，记下电压表的示数U，此时U为电源电压，再把滑片移到最右边，记下此时电压表的示数U2，R0两端的电压U0=U-U2，由于串联电路电流相等，即U2/Rx=（U-U2）/R0，Rx=U2R0/（U-U2）。
方法三伏阻法

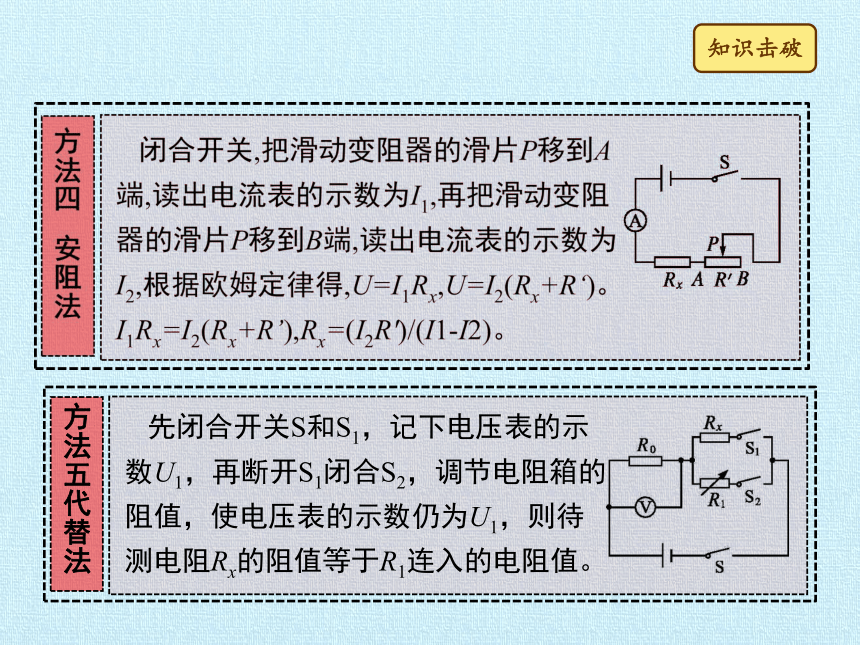

先闭合开关S和S1，记下电压表的示数U1，再断开S1闭合S2，调节电阻箱的阻值，使电压表的示数仍为U1，则待测电阻Rx的阻值等于R1连入的电阻值。
方法五代替法
【例题3】
现有电池组1个（电压恒定不变）、1只电流表、1个开关、1个已知阻值的电阻R0、导线若干。用上述器材测定待测电阻Rx的阻值。
（1）画出实验电路图。
（2）简要写出实验步骤并用字母表示测量的物理量（电流）。
（3）写出待测电阻Rx阻值的表达式。
点拨：单表测电阻的关键是在有电压表时，如何利用电压表间接测出电路中的电流；在有电流表没有电压表时，如何借助现有器材间接获得待测电阻两端的电压。即电流表与定值电阻串联相当于电压表，电压表与定值电阻并联相当于电流表。
答案：见解析
答案：B
【例题4】
某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中不可实现测量Rx阻值的电路图是（　　）

串联电路规律
电流关系：I=I1=I2
电压关系：U=U1+U2
电阻关系：R=R1+R2
电流关系：I=I1+I2
电压关系：U=U1=U2
并联电路规律
【例题5】
如图是关于电阻A、B的I-U图像。由图可知，电阻值较大的电阻是____________Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是________A，此时电路总电阻值是_________Ω。
答案：10
0.6
3.3
1.由欧姆定律公式可知（　　）
A.同一导体两端的电压跟通过导体的电流成反比
B.导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C.导体中的电流越大，导体的电阻就越小
D.导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
答案：D
解析：
同一导体中的电流跟导体两端的电压成正比，选项A错误；导体的电阻是导体本身的一种性质，与导体的材料、长度、横截面积及温度有关，与通过导体的电流大小无关，即使没有电流通过，导体的电阻不变，故选项B、C错误；导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示，选项D正确。
2.如图所示的电路中，闭合开关，发现每个电表都有一定的示数。向右移动滑动变阻器的滑片，则（　　）
A.电流表A1示数减小，电流表A2和电压表V示数增大
B.电流表A1和A2示数都减小，电压表V示数增大
C.电流表A1、A2和电压表V示数都减小
D.电流表A1、A2和电压表V示数都增大


答案：D
3.（2014·河南）如图是小灯泡L和电阻R的I-U关系曲线，由图像可知：电阻R的阻值为________Ω，若将它们并联在电压为2V的电源两端，电路中的总电流为________A。
答案：20；0.35
4.图甲是用伏安法测电阻的实物图，所用滑动变阻器的规格是“20Ω　1A”，电源为两节新干电池，待测电阻Rx的阻值约为10Ω。
甲
（1）用笔画线代替导线在图甲中完成实物电路连接，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大。
（2）正确连接电路后，若甲图中导线a内部断路，其余均完好，闭合开关，观察两只电表的示数，发现________。

（3）排除故障后，移动滑动变阻器的滑片到某一位置，电压表和电流表的示数如图乙、丙所示，则Rx的阻值为__________Ω。

答案：（1）如图所示






（2）电流表无示数，电压表有示数。
（3）8
