第十一章 简单电路
复习课件
）简单电路

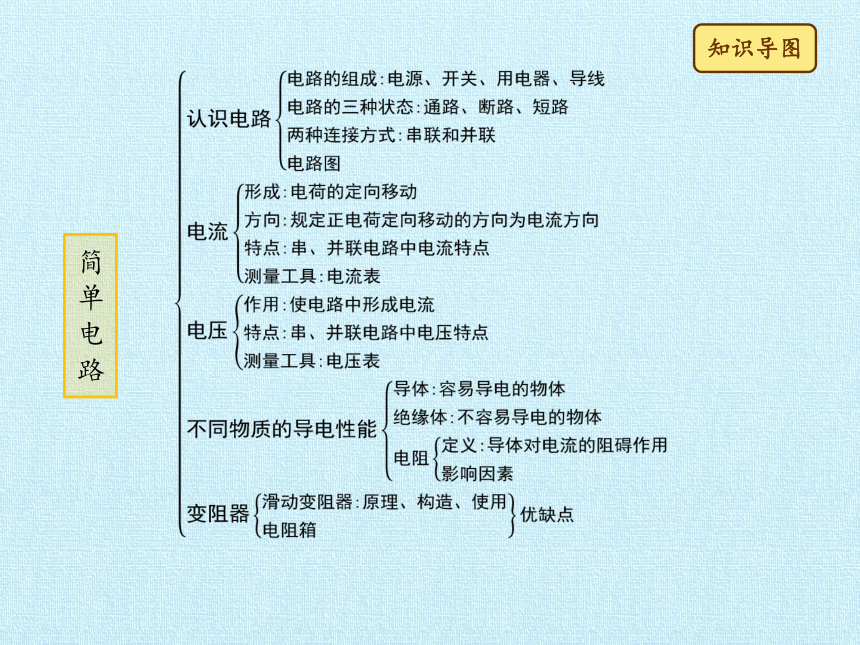

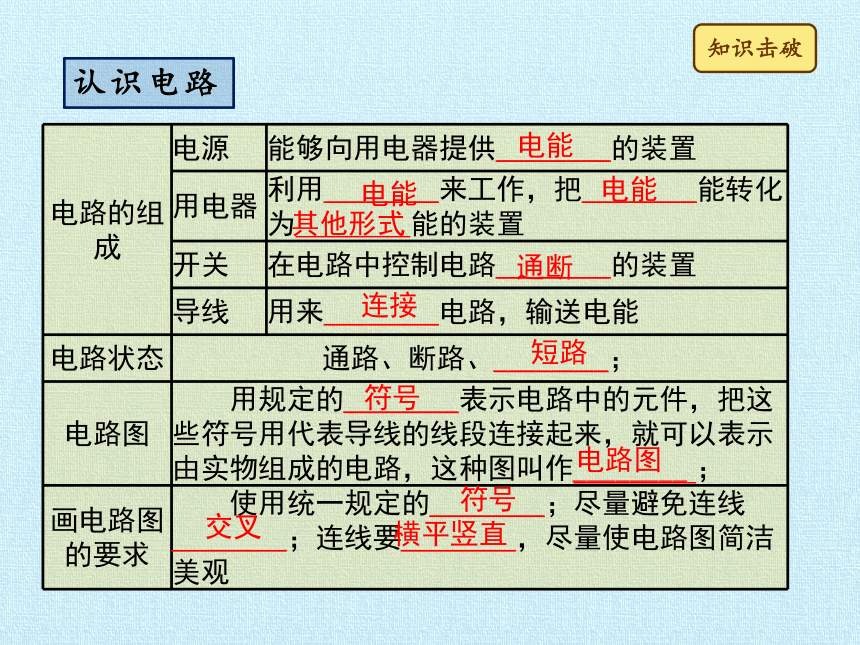

电路的组成
电源
能够向用电器提供________的装置?
用电器
利用________来工作，把________能转化为　　　　能的装置?
开关
在电路中控制电路________的装置?
导线
用来________电路，输送电能?
电路状态
通路、断路、________；
电路图
用规定的________表示电路中的元件，把这些符号用代表导线的线段连接起来，就可以表示由实物组成的电路，这种图叫作________?；
画电路图的要求
使用统一规定的________；尽量避免连线________；连线要________，尽量使电路图简洁美观?
认识电路
电能
电能
通断
电能
其他形式
连接
短路
符号
电路图
符号
交叉
横平竖直

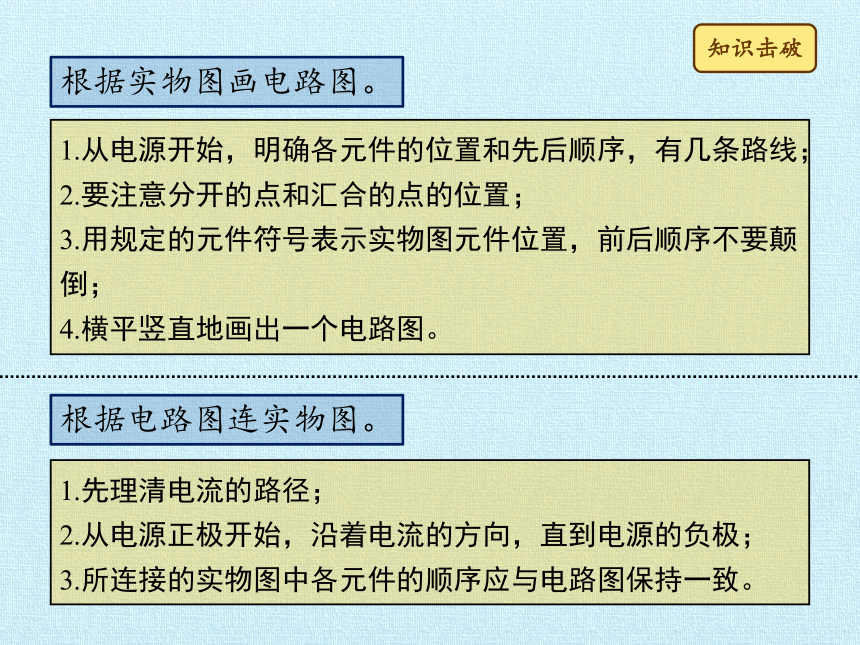

根据实物图画电路图。
根据电路图连实物图。
1.从电源开始，明确各元件的位置和先后顺序，有几条路线；
2.要注意分开的点和汇合的点的位置；
3.用规定的元件符号表示实物图元件位置，前后顺序不要颠倒；
4.横平竖直地画出一个电路图。
1.先理清电流的路径；
2.从电源正极开始，沿着电流的方向，直到电源的负极；
3.所连接的实物图中各元件的顺序应与电路图保持一致。

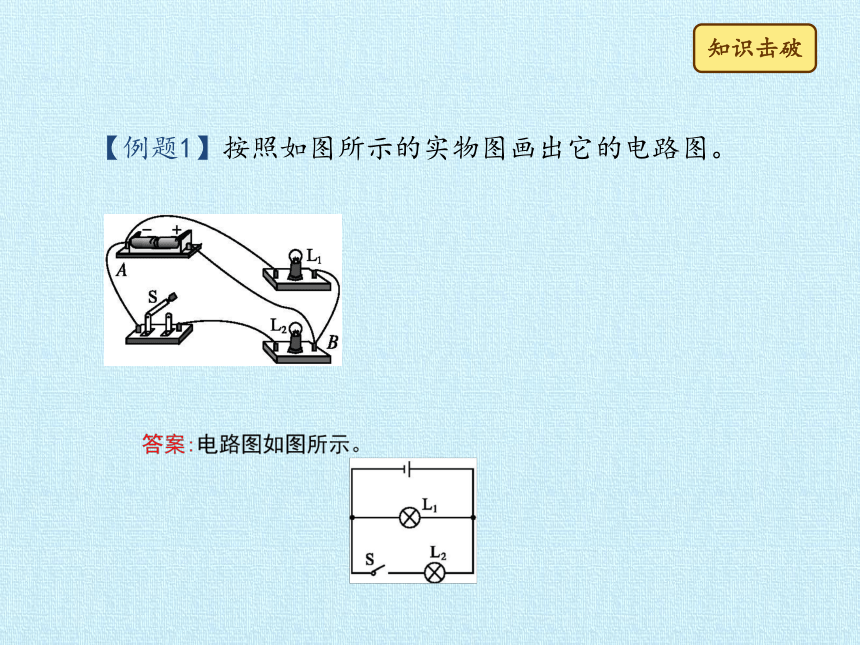

【例题1】按照如图所示的实物图画出它的电路图。

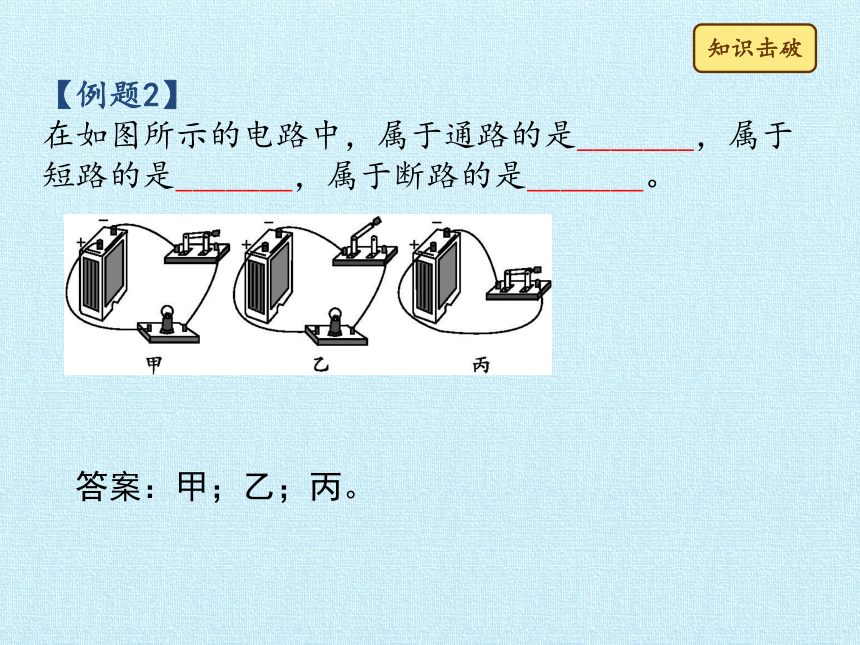

【例题2】
在如图所示的电路中，属于通路的是_______，属于短路的是_______，属于断路的是_______。?
答案：甲；乙；丙。
串并联电路
依次
一条
整个电路
影响
并列
若干条
所有
支路
无影响

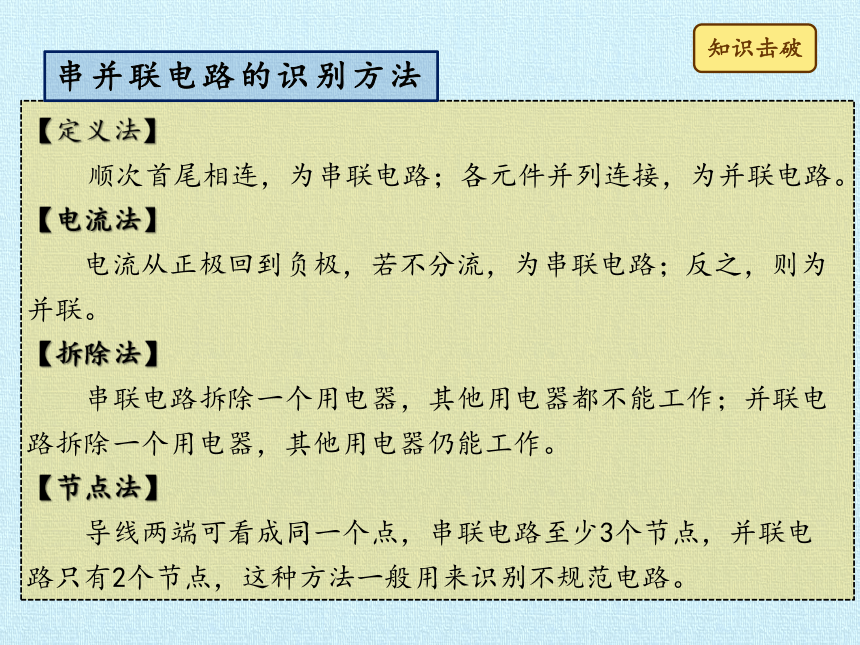

【定义法】
顺次首尾相连，为串联电路；各元件并列连接，为并联电路。
【电流法】
电流从正极回到负极，若不分流，为串联电路；反之，则为并联。
【拆除法】
串联电路拆除一个用电器，其他用电器都不能工作；并联电路拆除一个用电器，其他用电器仍能工作。
【节点法】
导线两端可看成同一个点，串联电路至少3个节点，并联电路只有2个节点，这种方法一般用来识别不规范电路。
串并联电路的识别方法

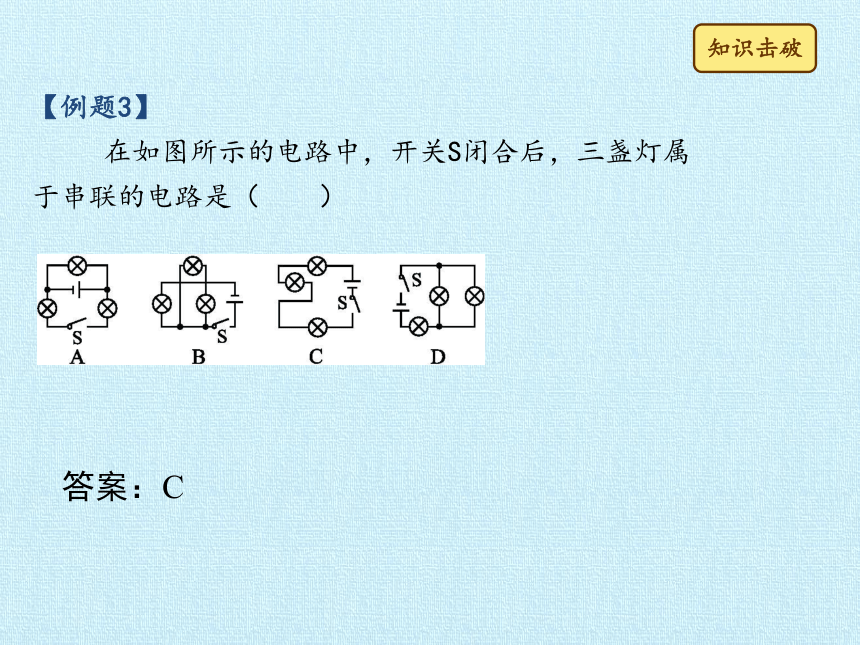

【例题3】
在如图所示的电路中，开关S闭合后，三盏灯属于串联的电路是（　　）
答案：C
电荷
电荷
摩擦起电
电荷
电子
电子
玻璃棒
橡胶棒
排斥
吸引
排斥
静电除尘
静电喷涂
避雷针

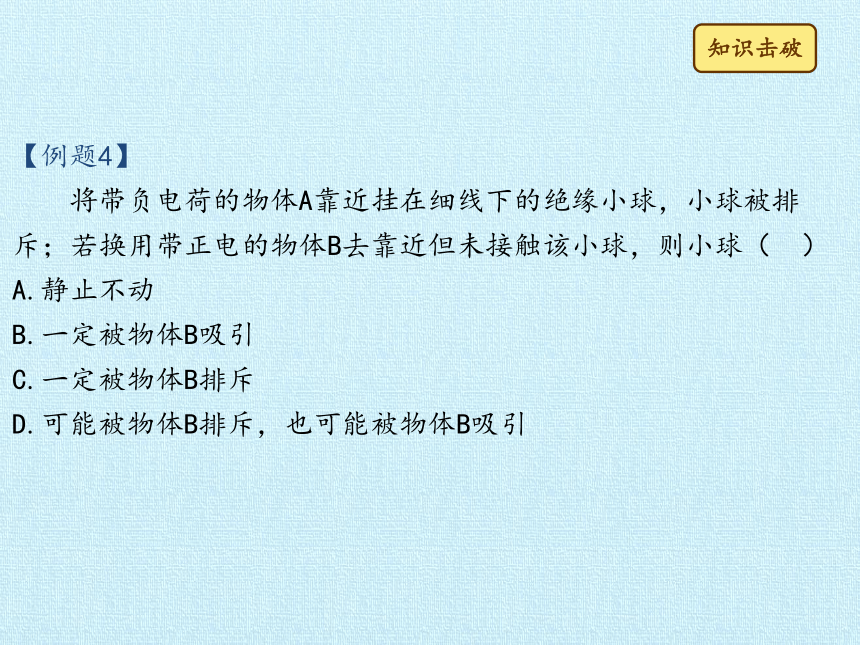

【例题4】
将带负电荷的物体A靠近挂在细线下的绝缘小球，小球被排斥；若换用带正电的物体B去靠近但未接触该小球，则小球（　）
A.静止不动
B.一定被物体B吸引
C.一定被物体B排斥
D.可能被物体B排斥，也可能被物体B吸引
答案：B
解题流程：
小球被A排斥?分析小球带电情况?与B的作用规律。
将带负电的物体A靠近绝缘小球时，小球被排斥，根据同种电荷相互排斥可知，绝缘小球带负电；当用带正电的物体B靠近它时，由异种电荷相互吸引可以判断出，绝缘小球一定被物体B吸引。
电流
电荷的定向移动；
方向：正电荷移动的方向，负电荷移动反方向。
符号I，单位：安培（A）1A=103mA；1mA=103uA。
电源使自由电子在闭合电路定向移动就形成电路的电流。
串并联电路电流规律
串联电路电流处处相等；IA=IB=IC
并联电路干路电流等于各支路电流之和；I总=I1+I2
【例题5】
如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.2A；1.2A
B．0.3A；0.3A
C．1.2A；0.3A
D．1.5A；0.3A
解析：
分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以电流表A1选用的应该是大量程（0～3A），A2选用的是小量程（0～0.6A）。
答案：C
电流表
大量程0—3A分度值0.1A；小量程0—0.6A分度值0.02A；
电流表必须串联于电路中，用前检查是否需调零
决不允许将电流表不经过任何用电器直接接到电源；
量程的选择可以使用试触法；
读数时视线应与表盘垂直；
电流表接线需满足“+”进“-”出，若接反，电流表子针将反偏。
测量电路电流大小，符号
A
解析：
要探究并联电路的电流关系，所以两灯泡应并联，三个电流表分别测量干路电流和各支路电流，故应该改动导线3，将其改为电源负极与左下电流表负接线柱相连。
答案：C
电压
由电源和发电机提供；
电压是电路形成电流的必要条件；
符号U单位：伏特（v）1kv=103v；1v=103mv。
家庭电路电压220v，干电池1.5v，蓄电池2v，安全电压36v。
串并联电路电压规律
串联电路各用电器电压之和等于电源电压U总=UR1+UR2
并联电路各支路电压等于电源电压；U总=U1=U2
电压表
小量程0—3v分度值0.1v；大量程0—15v分度值0.5v。
电压表必须并联于待测电路两端，用前检查是否需调零。
量程的选择可以使用试触法。
读数时视线应与表盘垂直。
电压表接线需满足“+”进“-”出，若接反，电压表子针将反偏。
测量电路电压大小，符号
V

【例题7】
如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为_______V，L2两端的电压为_____________V。?
答案：1.5；4.5。
不同物质的导电性能
容易导电
自由移动
不容易导电
几乎没有
原子
半导体
阻碍
欧姆
千欧
兆欧
103
103
电阻的影响因素
性质
长度
材料
粗细
越长
越大
温度
超导
超导
超导体
【例题8】
以下有关电阻的观点中，错误的是（　　）
A.不同的导体，电阻一般不同
B.导体被加热后，电阻一般会随温度升高而增大
C.一个导体两端的电压越大，电流越大，则它的电阻就越小
D.导体的电阻大小决定于导体的材料、长度、横截面积和温度
答案：C
变阻器
长度
最大处
保护
连续
连续
【例题9】
如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：（1）两灯泡并联；（2）电流表测灯L1的电流；（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。
1.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A.B中正电荷通过金属棒流向A，A金属箔的张角减小
B.A中的自由电子通过金属棒流向B，B金属箔的张角增大
C.A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D.金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
答案：B
解析：
A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A中的自由电子通过金属棒流向B，B金属箔由于得到电子带负电而金属箔的张角增大，选项B正确；正电荷在金属导体中不会移动，选项A、C错误；电流方向是正电荷定向移动的方向，跟自由电子移动的方向相反，故选项D错误。
2.（2014·湖北荆州）如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（ ）
A.L1断路
B.L1短路
C.电压表断路
D.电压表短路
1 2 3 4
答案：B
3.（2014·广东梅州）近年来，某市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光。提醒司机有乘客需要下车。请设计一个符合要求的电路图。（已画出指示灯和电源，如图所示）
解析：
只要按下任何一个按钮，指示灯都会发光，说明这两个开关互不影响，是并联的。
答案：
4.（2014·四川德阳）某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω　2A）、刻度尺、开关和导线若干。

（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。
（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最__________（选填“左”或“右”）端。
（3）某次实验中测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时AP段的电阻R=___________Ω。
L/cm
15
30
45
60
75
R/Ω
2.5
5
7.5
10
12.5
（4）实验中移动金属夹P，分别测得AP段的长度和对应的电阻值R，数据如下表。分析表中数据，可知R与L的关系是____________________。?





（5）王小强同学认为，由于电源电压没有超过电压表所选量程，因此在闭合开关前，可以将变阻器的滑片置于任意位置。你认为他的想法是否正确，说明理由：____________________。?
答案：（1）如图所示
（2）右
（3）10
（4）其他条件不变，导体的电阻长度成正比
（5）错误，电流表的测量值可能超过所选量程的最大值。
