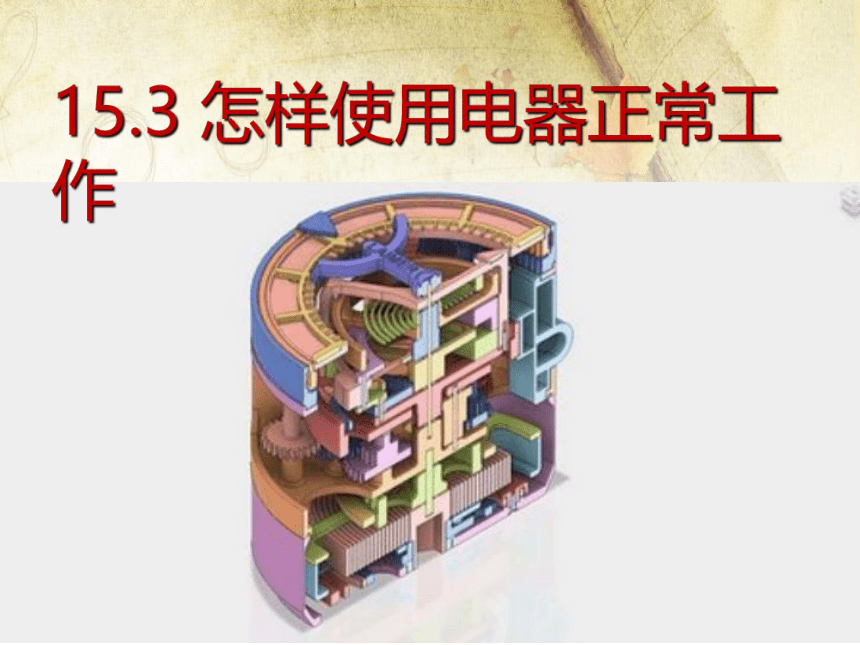

15.3
怎样使用电器正常工作

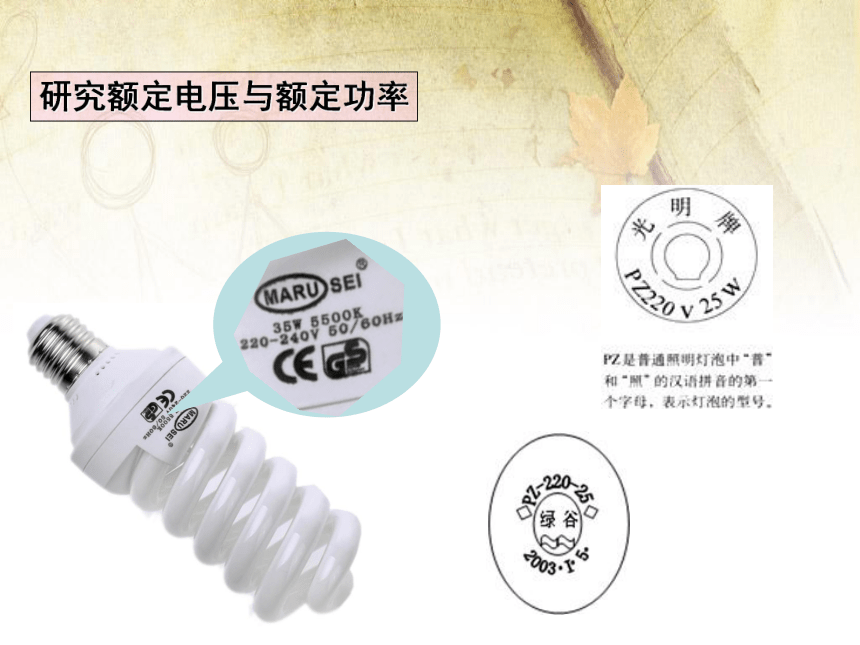

研究额定电压与额定功率
用电器正常工作时的电压值和电流值，分别叫做额定电压和额定电流。在额定电压下工作时所消耗的功率，叫做额定功率。
活动2：测量小灯泡的电功率
你能设计一个方案测算出小灯泡的电功率吗？谈谈你的方案。
　　　　　　测量小灯泡的电功率。
P
=
UI。
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5
V）。

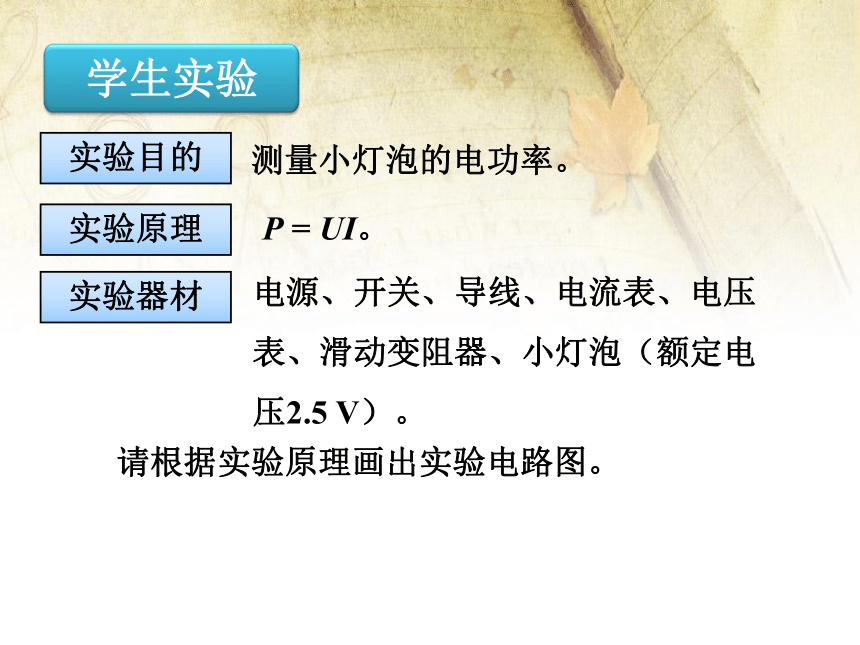

学生实验
实验目的
实验原理
实验器材
　　请根据实验原理画出实验电路图。

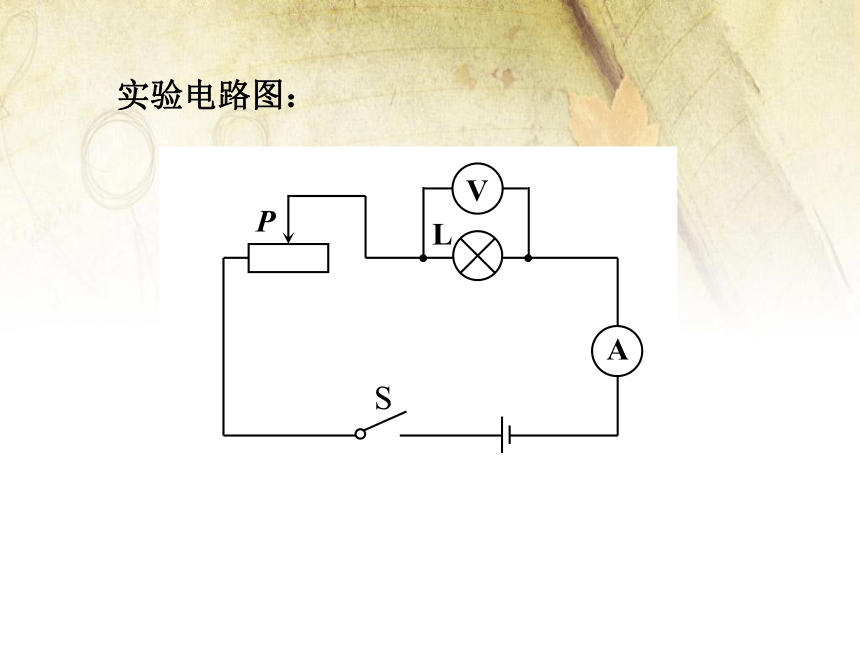

　　实验电路图：
V
A
L
P
S

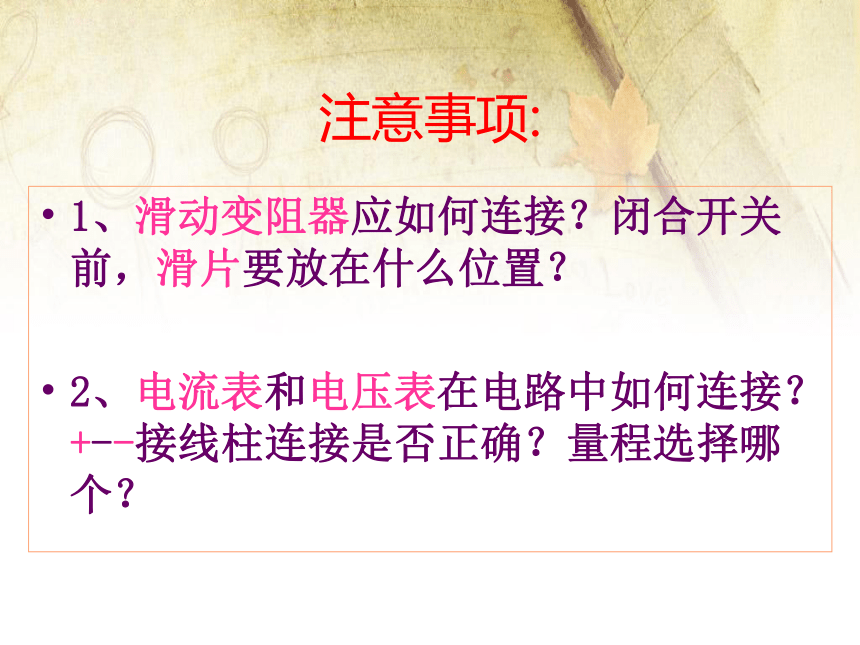

注意事项:
1、滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？
2、电流表和电压表在电路中如何连接？+--接线柱连接是否正确？量程选择哪个？

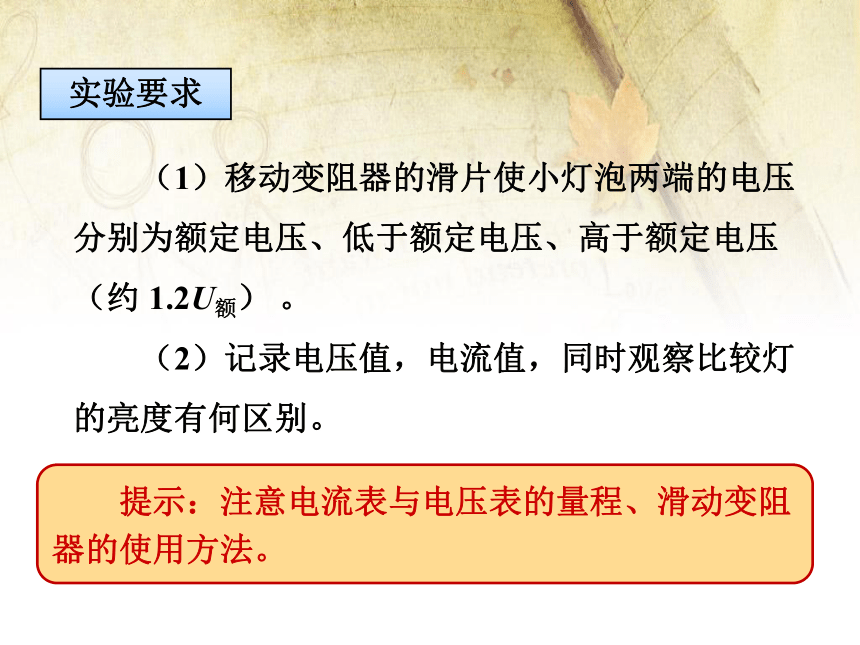

　　（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约
1.2U额）
。
　　（2）记录电压值，电流值，同时观察比较灯的亮度有何区别。
实验要求
　　提示：注意电流表与电压表的量程、滑动变阻器的使用方法。

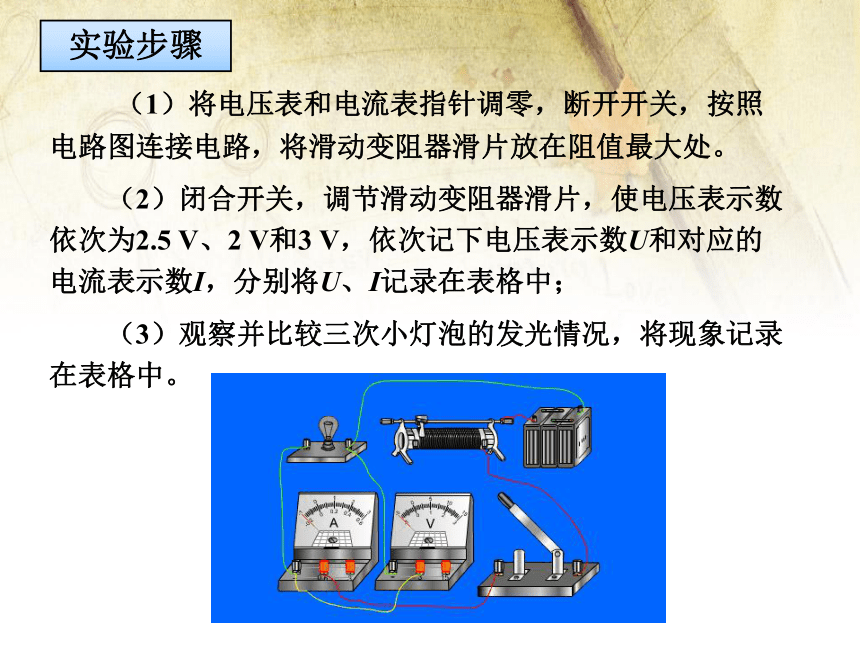

　　（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。
　　（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5
V、2
V和3
V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；
　　（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
实验步骤
实验记录表
实验序号
灯泡两端的
电压U/V
通过灯丝的
电流I/A
灯泡的亮度
灯泡的电功率P/W
1
2
3
由此表可得出小灯泡的额定功率为________W。
小灯泡在什么情况下正常发光
◎
例题评析
巩固训练
再见
