11.5 实验：练习使用多用电表—【新教材】人教版（2019）高中物理必修第三册学案

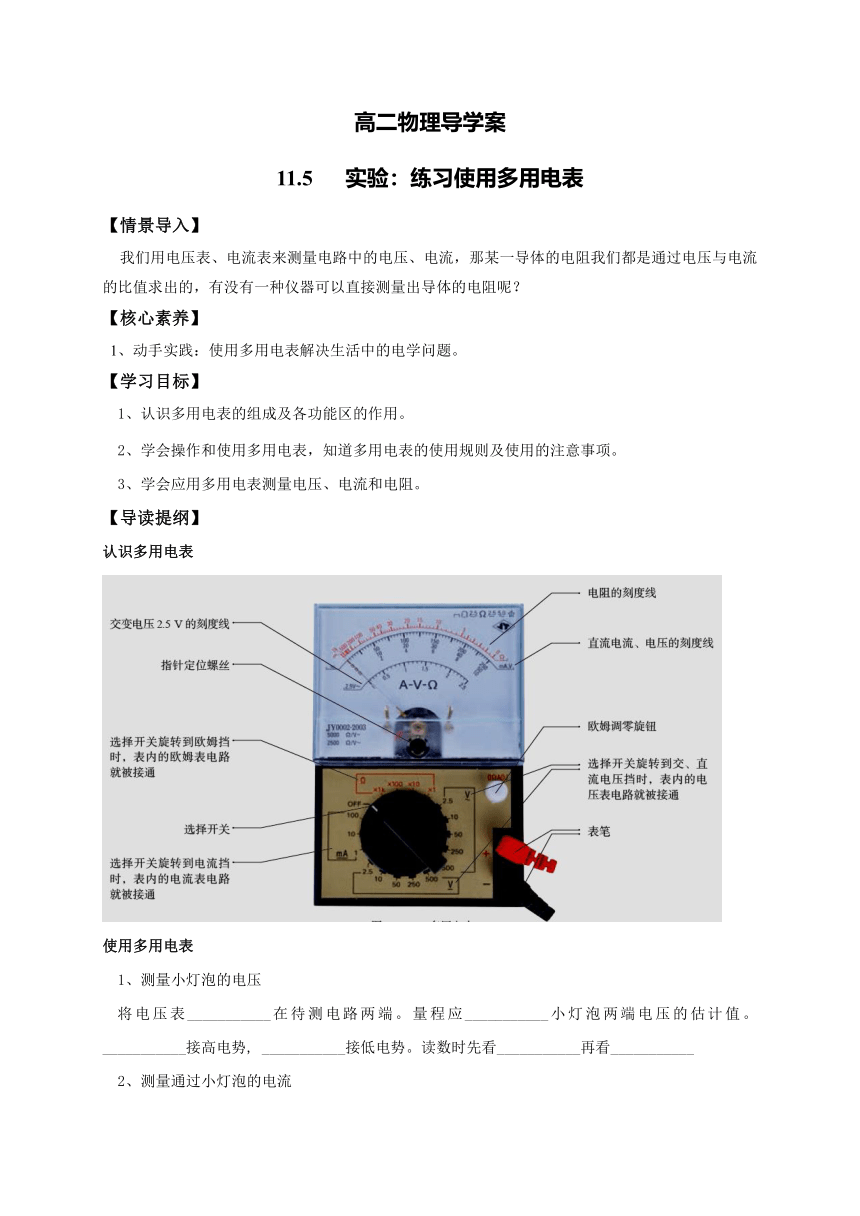

高二物理导学案
11.5
　实验：练习使用多用电表
【情景导入】
我们用电压表、电流表来测量电路中的电压、电流，那某一导体的电阻我们都是通过电压与电流的比值求出的，有没有一种仪器可以直接测量出导体的电阻呢？
【核心素养】
1、动手实践：使用多用电表解决生活中的电学问题。
【学习目标】
1、认识多用电表的组成及各功能区的作用。
2、学会操作和使用多用电表，知道多用电表的使用规则及使用的注意事项。
3、学会应用多用电表测量电压、电流和电阻。
【导读提纲】
认识多用电表
使用多用电表
1、测量小灯泡的电压
将电压表___________在待测电路两端。量程应___________小灯泡两端电压的估计值。___________接高电势,
___________接低电势。读数时先看___________再看___________

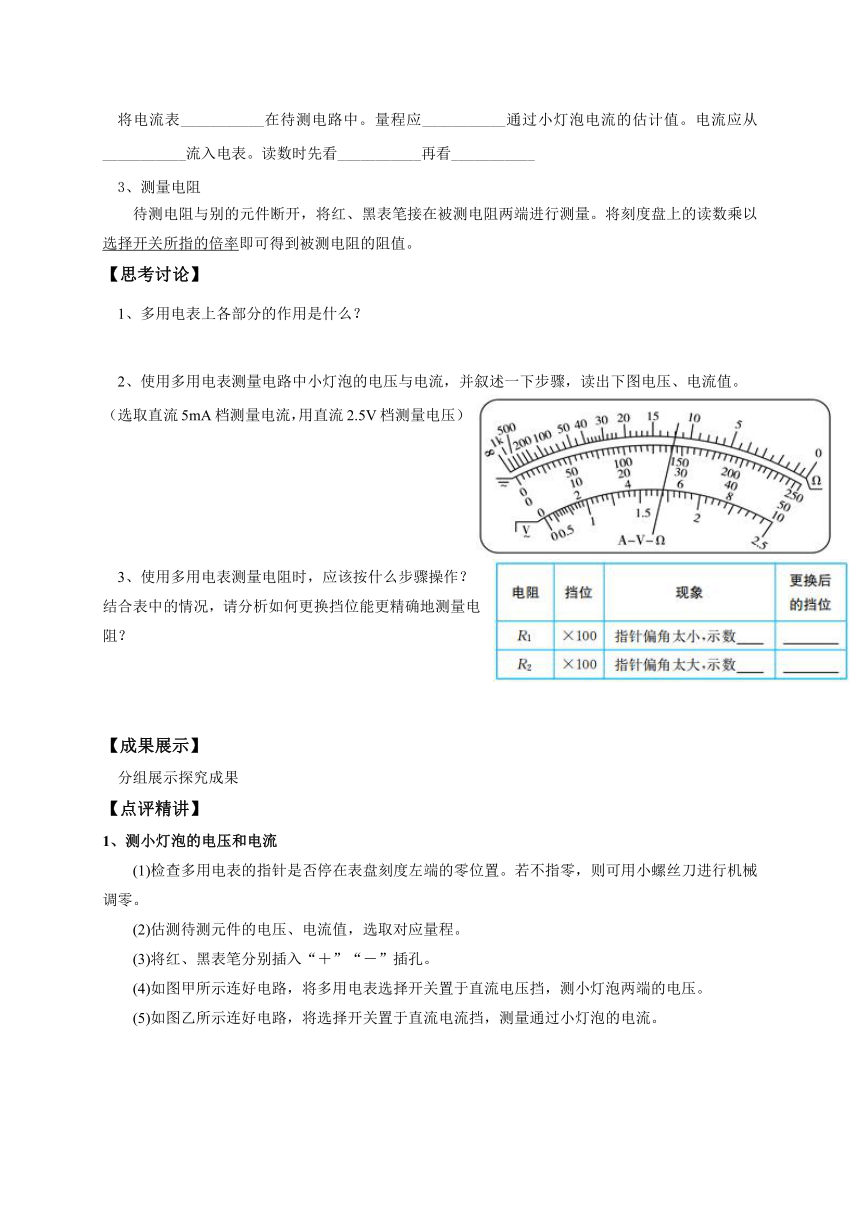

2、测量通过小灯泡的电流
将电流表___________在待测电路中。量程应___________通过小灯泡电流的估计值。电流应从___________流入电表。读数时先看___________再看___________
3、测量电阻
待测电阻与别的元件断开，将红、黑表笔接在被测电阻两端进行测量。将刻度盘上的读数乘以选择开关所指的倍率即可得到被测电阻的阻值。
【思考讨论】
1、多用电表上各部分的作用是什么？
2、使用多用电表测量电路中小灯泡的电压与电流，并叙述一下步骤，读出下图电压、电流值。
（选取直流5mA档测量电流，用直流2.5V档测量电压）
3、使用多用电表测量电阻时，应该按什么步骤操作？
结合表中的情况，请分析如何更换挡位能更精确地测量电阻？
【成果展示】
分组展示探究成果
【点评精讲】
1、测小灯泡的电压和电流
(1)检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀进行机械调零。
(2)估测待测元件的电压、电流值，选取对应量程。
(3)将红、黑表笔分别插入“＋”“－”插孔。
(4)如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。
(5)如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。
2、测量电阻
(1)机械调零：欧姆表使用前一定要观察指针是否指在左端电阻∞处，若有偏差，轻旋调零螺丝。
(2)选挡：测量时要进行合理选挡，使读数在中值刻度附近，若指针偏转角度较小，说明待测电阻阻值较大，应选较大倍率的挡位，否则换较小倍率的挡位。大换小，小换大
(3)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端电阻零刻度处。换挡必调
(4)测量：将待测电阻与别的元件断开，将红、黑表笔接在被测电阻两端进行测量。
(5)读数：将刻度盘上的读数乘以选择开关所指的倍率即可得到被测电阻的阻值。
(6)若要换挡测量新的电阻，需重复以上(2)～(5)步。
(7)测量完毕，应将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压的最高挡，长期不用时，应将欧姆表中的电池取出。
3、注意事项
a、测量电阻之前应该先把两表笔直接接触，调整“欧姆调零旋钮”，使指针指向欧姆“0”刻线处．改用不同倍率的欧姆挡后必须重复这项操作。
b、测量电阻时两手不能同时接触表笔的金属部分。
c、每次使用完毕，应将开关旋至“OFF”挡或交流电压最高挡。
d、多用电表长期不用时，应将表内的干电池取出。
e、由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近。
4、二极管：单向导电性。
【随堂检测】
1、用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：
(1)旋动部件________(选填“S”“K”或“T”)，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件________(选填“S”“K”或“T”)，使指针对准电阻的________(选填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量。
A．将K旋转到电阻挡“×1k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准
答案：(1)S　(3)T　0刻线　(4)ADC
2、某多用电表表盘的示意图如图所示，在正确操作的情况下：
(1)若选择开关的位置如a所示，则测量的物理量是________，测量结果为________。
(2)若选择开关的位置如b所示，则测量的物理量是________，测量结果为________。
(3)若选择开关的位置如c所示，则测量的物理量是________，测量结果为________。
(1)直流电压　1.25
V　(2)直流电流　50
mA
(3)电阻　1.7
kΩ
3、如图所示为多用电表的示意图，先用它测量一个待测电阻，具体步骤如下：
指针定位螺丝、短接、欧姆调零旋钮、∞刻线、ADC
4、(多选)在如图所示的电路中，闭合开关S时，灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下(开关可闭合，可断开)，现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障电路做了如下检查并做出判断(如下表所示)：
次序
操作步骤
现象和结论
1
闭合开关，选直流电压挡，红、黑表笔分别接a、b
指针偏转，灯断路；指针不偏转，灯短路
2
闭合开关，选欧姆挡，红、黑表笔分别接a、b
指针不动，灯断路；指针偏转，灯短路
3
断开开关，选欧姆挡，红、黑表笔分别接a、b
指针不动，灯断路；指针偏转最大，灯短路
以上操作和判断正确的是(　AC　)
A．1　　　　　　　B．2
C．3
D．都不正确
