14.6 磁场对电流的作用力

(共24张PPT)
探究磁场对电流的作用

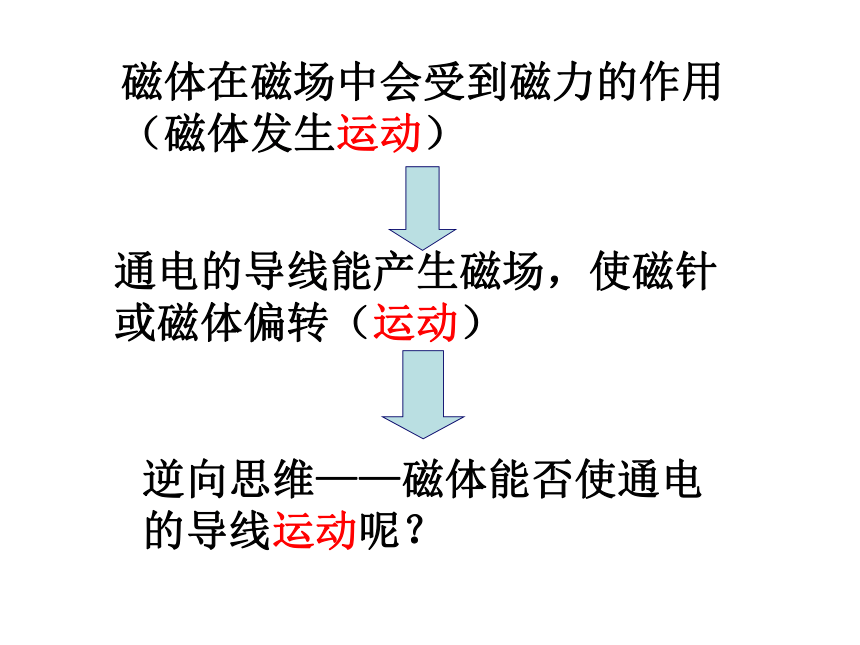

磁体在磁场中会受到磁力的作用　　　（磁体发生运动）
通电的导线能产生磁场，使磁针或磁体偏转（运动）
逆向思维——磁体能否使通电的导线运动呢？

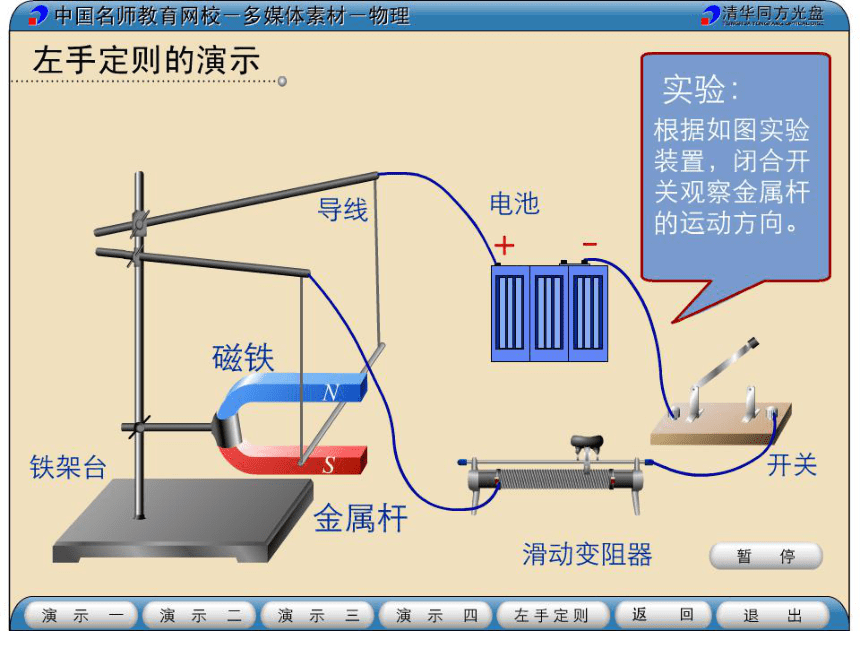

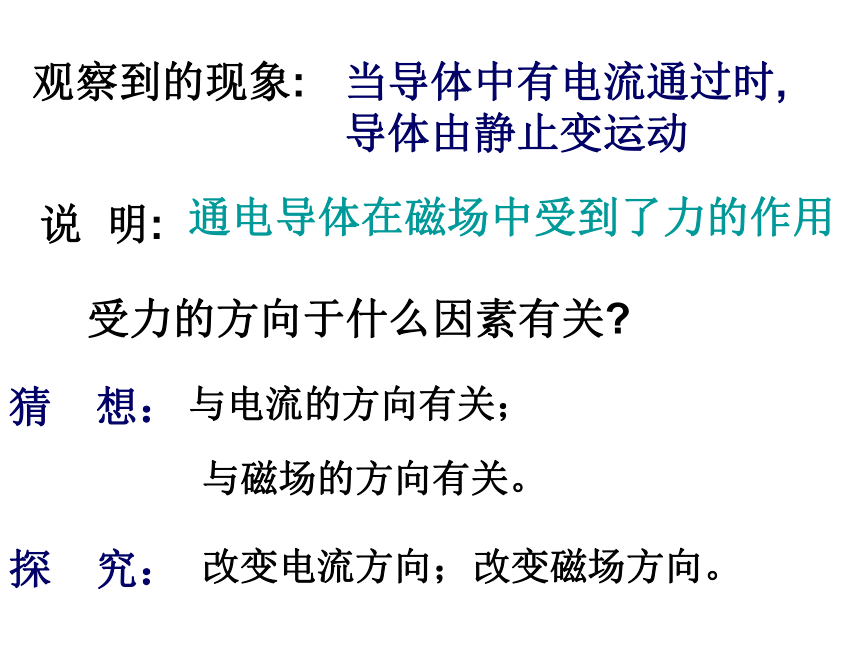

观察到的现象:
当导体中有电流通过时,导体由静止变运动
说 明:
通电导体在磁场中受到了力的作用
受力的方向于什么因素有关
猜　想：
探　究：
与电流的方向有关；
与磁场的方向有关。
改变电流方向；
改变磁场方向。

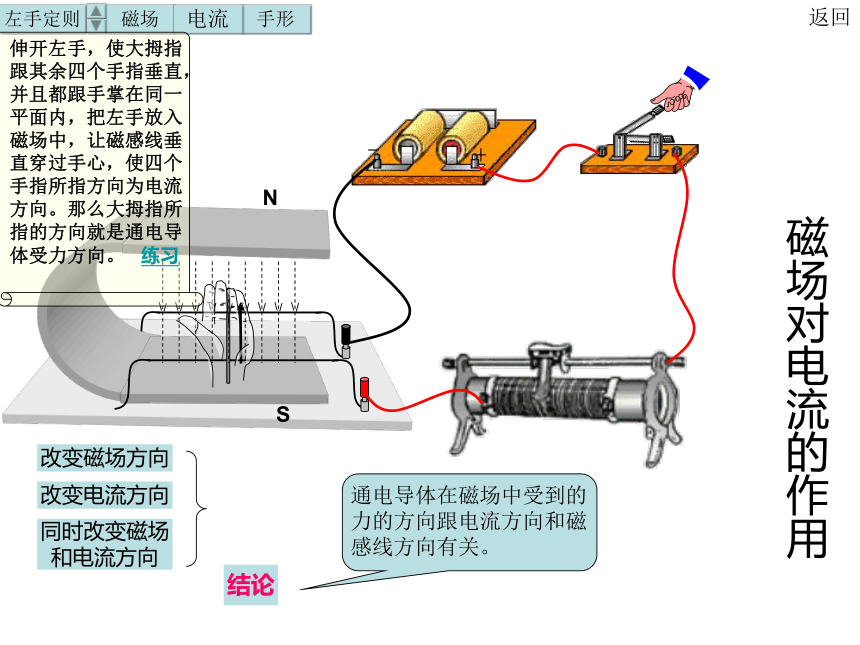

N
S
通电导体在磁场中受到的力的方向跟电流方向和磁感线方向有关。
改变磁场方向
改变电流方向
同时改变磁场
和电流方向
结论
左手定则
磁场
手形
磁场对电流的作用
电流
伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。 练习
返回

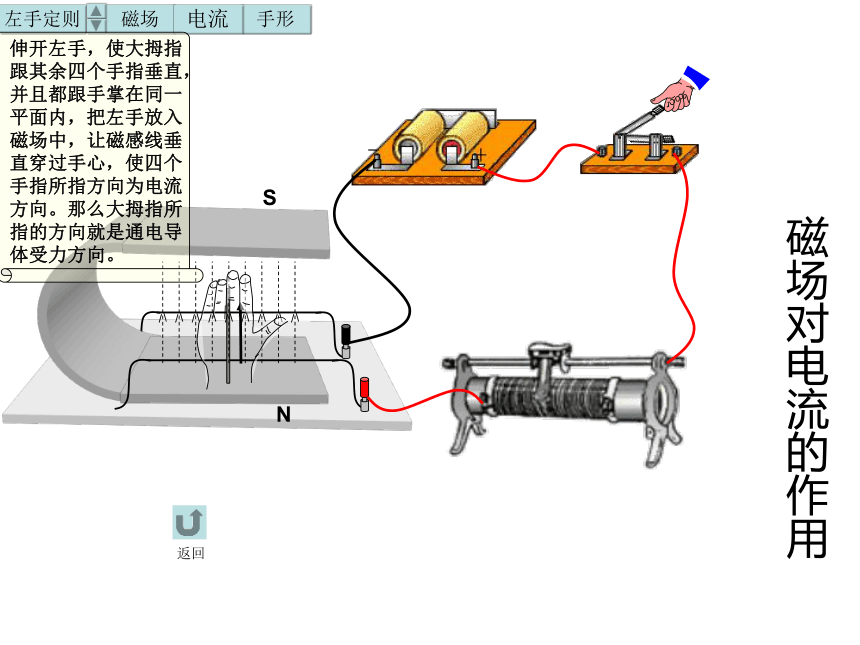

S
N
磁场
手形
磁场对电流的作用
电流
左手定则
伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。
返回
N
S
磁场
手形
磁场对电流的作用
电流
左手定则
伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。
返回

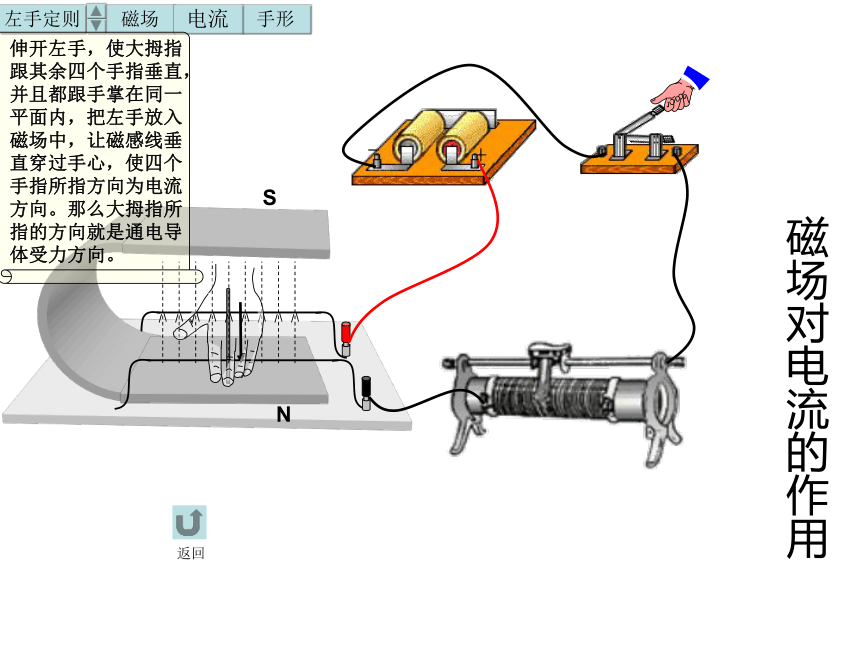

S
N
磁场
手形
磁场对电流的作用
电流
左手定则
伸开左手，使大拇指跟其余四个手指垂直，并且都跟手掌在同一平面内，把左手放入磁场中，让磁感线垂直穿过手心，使四个手指所指方向为电流方向。那么大拇指所指的方向就是通电导体受力方向。
返回
1. 通电导体在磁场中受到力的作用。
2.通电导体在磁场中受力的方向跟电流方向和磁场的磁感线方向有关。若使电流方向或磁场的磁感线方向相反，通电导体在磁场中受力的方向也将与原来的相反；若使电流方向和磁场的磁感线方向同时相反，通电导体在磁场中受力的方向将保持不变。
3.通电导体在磁场中受力的方向跟电流方向和磁场的磁感线方向有关。这个力的方向既与电流方向垂直，又与磁感线方向垂直。
伸开左手，四指并拢，拇指与四指垂直，并且在同一平面里，让磁感线垂直穿过手心，使四指指向电流方向，这时大拇指所指的方向就是通电导线在磁场中所受磁场力的方向。
若改变通电导线在磁场受力的方向，可采用的方法（ ）
A.改变通电导线中的电流大小
B.只改变电流方向或只改变磁感线方向
C.同时改变电流方向和磁感线方向
D.改变电流大小和磁场强弱
B
根据A图中通电导体受力情况，画出B、C、D图中通电导体受力的方向
A B C D
F
F
F
F
练习：
下图中表示通电直导线在磁场中的受力情况，请标出电流方向或磁场力方向。
B
×
F
B
B
×
B
F
F
F
×
F
F
如果把导线改为线圈情况又如何呢？
磁场对通电线圈的作用：
实验Ａ：
实验Ｂ：
线圈发生转动
线圈不发生转动
平衡位置：
线圈的平面恰与磁感线垂直
１、通电线圈转到平衡位置时，为什么不立即停下来，
而是在位置附近摆地动几下才停下来？
通电线圈转到平衡位置前具有一定速度，由于惯性它会继续向前运动，但由于这时受到的磁场力及摩擦力等又会使它返回平衡位置，所以它要摆动几下后再停下来
２、怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？
使线圈一到平衡位置就能自动改变线圈中的电流方向
直流电动机的结构及工作原理
定子（磁体）
转子（线圈）
换向器
（使线圈一转过平衡位置就改变线圈中的电流方向）
电刷
电动机的工作过程(一个工作循环)
直流电动机的结构和工作原理
生活中常见的电动机
生活中常见的电动机
实际的直流电动机有多个线圈和换向器
1,要改变直流电动机转向，可以采用( 　　　　 )
A.改变电流方向，其他不变
B.改变磁场方向，其他不变
C.增大电流强度
D.同时改变电流方向和磁场方向
2,下列说法正确的是( 　　　　 )
A.电动机是把机械能转化为电能的机器
B.电动机是把电能转化为机械能的机器
C.直流电动机是利用线圈的转动而产生电流的
D.改变线圈中的电流方向，可以改变电动机线圈
转动的快慢
习题
ＡＢ
Ｂ
