沪粤版九年级上册物理 15.3 怎样使用电器正常工作 课件（共20张PPT）

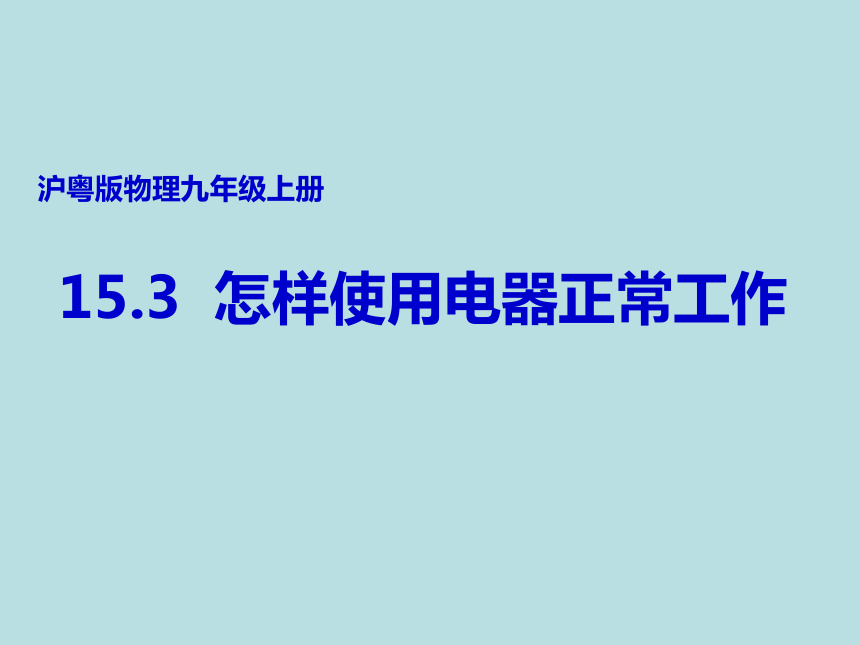

沪粤版物理九年级上册
15.3 怎样使用电器正常工作
用电位器改变风扇的工作状态
演 示
M
活动

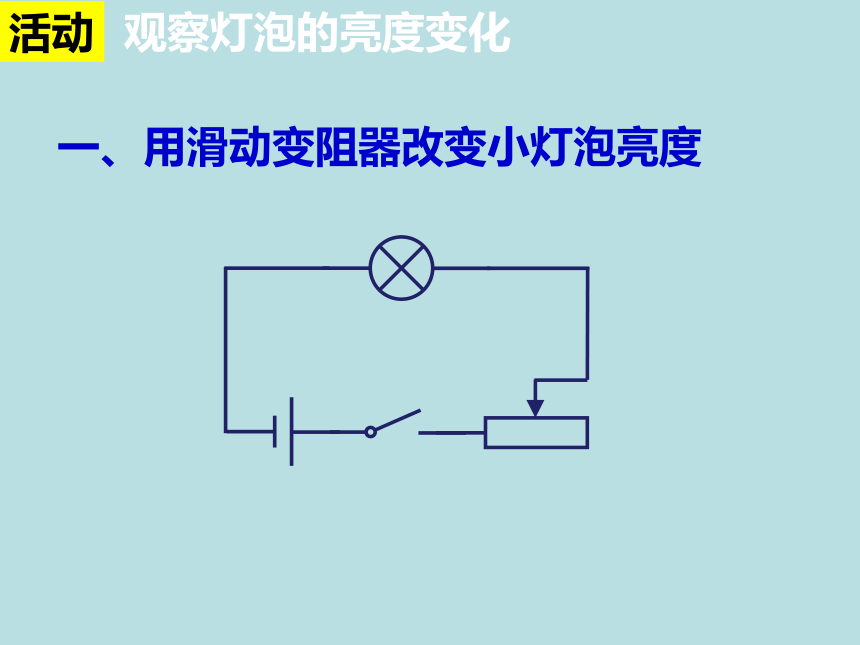

一、用滑动变阻器改变小灯泡亮度
观察灯泡的亮度变化

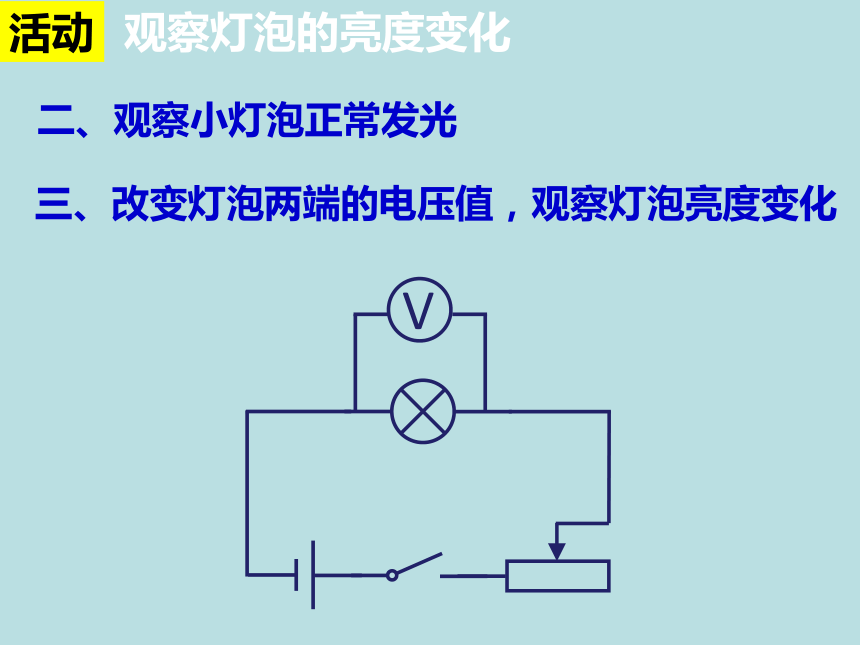

二、观察小灯泡正常发光
活动
观察灯泡的亮度变化
V
三、改变灯泡两端的电压值，观察灯泡亮度变化

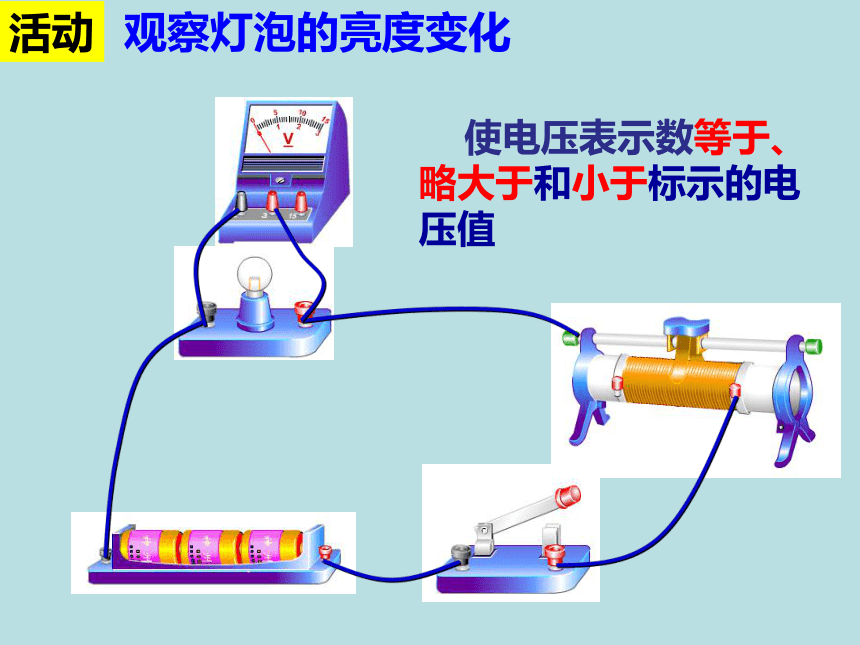

使电压表示数等于、略大于和小于标示的电压值
活动
观察灯泡的亮度变化

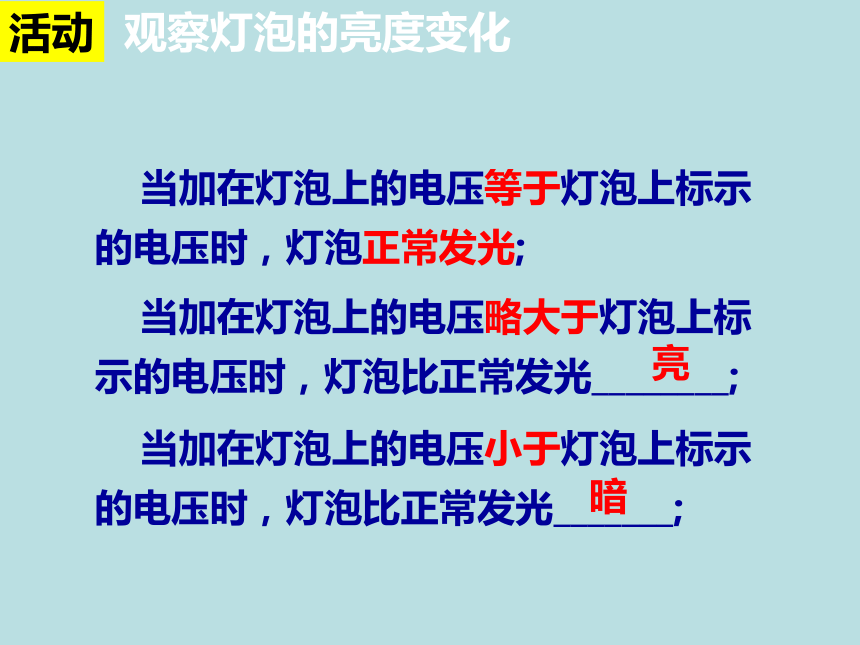

当加在灯泡上的电压等于灯泡上标示的电压时，灯泡正常发光;
当加在灯泡上的电压小于灯泡上标示的电压时，灯泡比正常发光_______;
暗
当加在灯泡上的电压略大于灯泡上标示的电压时，灯泡比正常发光________;
亮
活动
观察灯泡的亮度变化

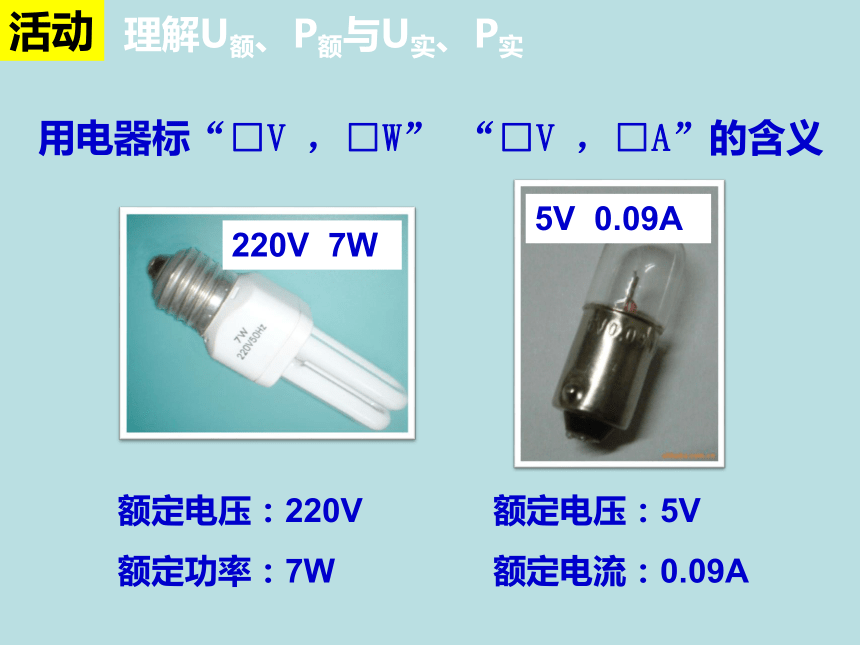

5V 0.09A
额定电压：220V
额定功率：7W
额定电压：5V
额定电流：0.09A
活动
理解U额、P额与U实、P实
220V 7W
用电器标“□V ，□W” “□V ，□A”的含义
用电器的“铭牌”
活动
理解U额、P额与U实、P实

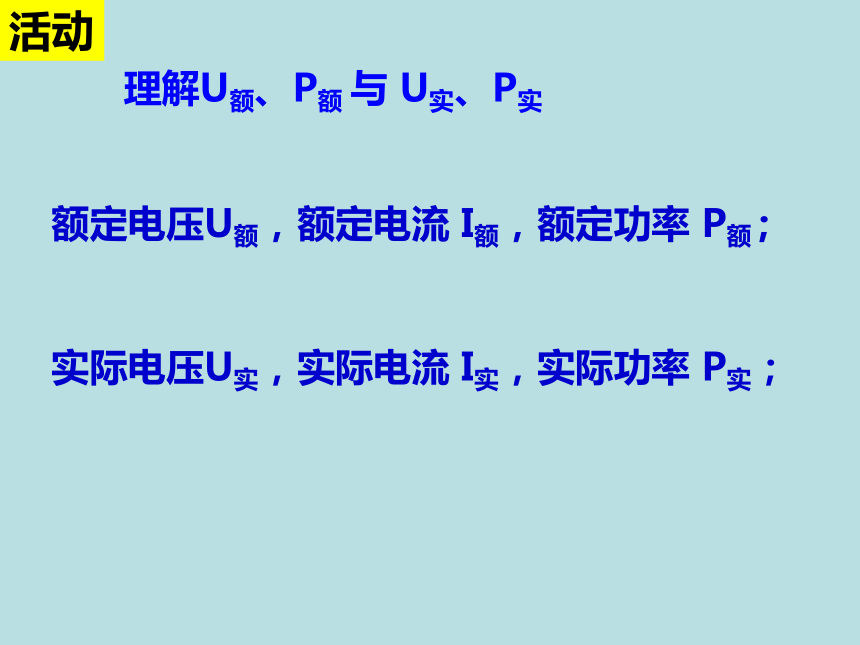

额定电压U额，额定电流 I额，额定功率 P额 ;
实际电压U实，实际电流 I实，实际功率 P实；
活动
理解U额、P额 与 U实、P实
灯泡实际功率随实际电压的改变而改变；
灯泡的亮度取决于灯泡的实际功率。
灯泡的实际功率不一定等于额定功率；
P=UI
1．实验原理:
测量小灯泡在不同电压下的电功率
活动
２．电路图:
“伏安法”
V
V
A
测量小灯泡在不同电压下的电功率
活动
移动变阻器的滑片，使小灯泡两端的电压分别为额定电压、低于额定电压（约 0.8U额）、高于额定电压（约 1.2U额）；
3．实验步骤和记录表格：
记录下每次的电压值和电流值，同时观察比较小灯泡的亮度，计算并比较每次的电功率。
测量小灯泡在不同电压下的电功率
活动
实验
次数
灯泡两端的电压U
（V）
通过灯泡的电流I
（A）
灯泡的电功率P
（W）
灯泡的亮度
1
?
2
?
3
?
4．分组实验，合作探究：
测量小灯泡在不同电压下的电功率
活动
5．分析讨论
（1）小灯泡的额定功率是__________W;
（2）当U实 > U额时， P实 _____ P额，灯泡比正常发光__________；
>
亮
（3）当U实 < U额时， P实 _____ P额，灯泡比正常发光__________；
<
暗
测量小灯泡在不同电压下的电功率
活动
当U实 = U额 时， P实 _____ P额，用电器___________。
当U实 > U额 时， P实 _____ P额，用电器__________。
当U实 < U额 时， P实 _____ P额，用电器__________。
=
<
>
正常工作
可能损坏
不能正常工作
讨论：怎样使用电器正常工作？
把标有“PZ 220-40”字样的白炽灯泡分别接入220V和110V的电路，灯泡的实际功率各为多少？（假设灯丝的电阻不随温度的变化而变化）
例 题
　 灯泡上标有“6 V 3 W”字样，将它接到3 V电压下，它比正常发光时_______（选填“亮”或“暗”），此时它的实际功率为________W。
暗
0.75
练习：
本节课你学到了什么？
小 结
