人教版九年级物理19.1 家庭电路 教案

19.1家庭电路
教材分析：
本节由家庭电路的组成、火线和零线、三线插头和漏电保护器3个知识点组成。先介绍家庭电路的组成、连接方式及各组成部分的作用，再介绍两条进户线分别为火线和零线，利用试电笔可判别火线和零线，试电笔使用方法和注意事项，最后介绍三线插头、插座、漏电保护器的作用。
本节教材与学生生活实际联系极为密切，是初中物理教学中，培养学生学以致用、理论联系实际意识，初步树立安全用电良好习惯的教学内容。
学情分析：
通过前面几章的学习，学生对电路有了一定的理论基础，日常生活也让部分学生具备了一定的用电经验，本节教学应在此基础上给学生加强学以致用、理论联系实际意识，提高学科学、用科学的物理核心素养。
教学目标:
（1）知识与技能
　　?
1．认识家庭电路基本组成、连接方式及各组成部分的作用．
　　?
2．知道火线、零线的概念.
　　?
3．懂得保险丝的作用和合理的安装位置.
　　?
4.
知道插座及大功率电器需接地的意义.
　　?
5.
了解测电笔的构造，掌握测电笔使用方法.
6.?初步学会分析、解决家庭电路常见简单问题．
（2）过程与方法
?????通过演示实验、课件图片、讲解、举例、交流、讨论等，让学生认识、掌握家庭电路的组成、作用、连接以及测电笔的使用方法等。
（3）情感、态度和价值观
?
?
?培养学以致用、理论联系实际意识，初步树立安全用电良好习惯，提高学科学、用科学的物理核心素养。
教学重点：
?
??家庭电路的组成、连接.
教学难点：
??
?家庭电路各个组成部分的作用.
课时安排：1课时
教学过程：
一、提问引入
电能用处非常多，可以说，我们的学习、生活都无法离开电了，同学们是否曾经想过，中各种用电器是如何接入电路中的？它们的电能从哪儿来的呢？如何知道一个月家中用了多少电能？
若能准确回答上述问题，则需要知道我们家庭电路的组成．
二、新课教学

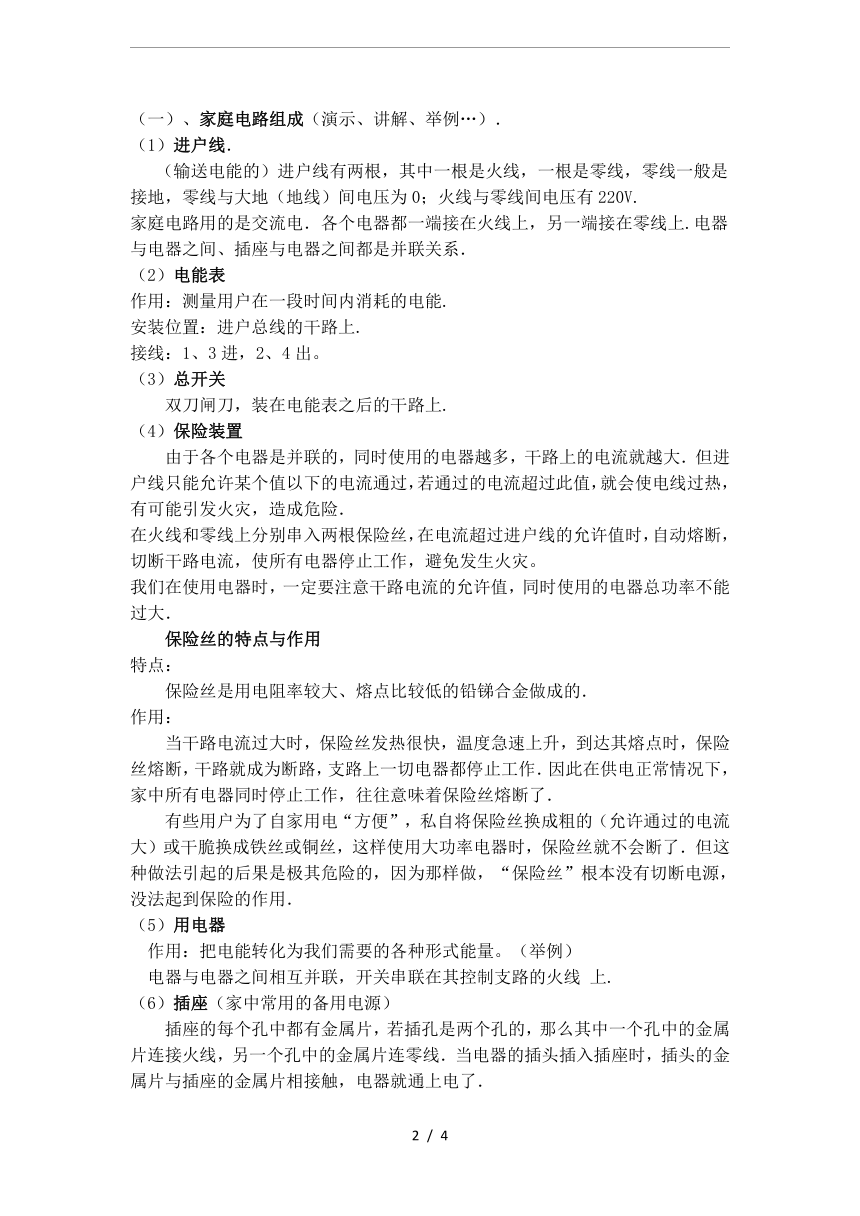

（一）、家庭电路组成（演示、讲解、举例…）．
（1）进户线．　
　　　
?
（输送电能的）进户线有两根，其中一根是火线，一根是零线，零线一般是接地，零线与大地（地线）间电压为0；火线与零线间电压有220V.
家庭电路用的是交流电．各个电器都一端接在火线上，另一端接在零线上.电器与电器之间、插座与电器之间都是并联关系．
（2）电能表
作用：测量用户在一段时间内消耗的电能.
安装位置：进户总线的干路上.
接线：1、3进，2、4出。
（3）总开关
??双刀闸刀，装在电能表之后的干路上.
（4）保险装置
由于各个电器是并联的，同时使用的电器越多，干路上的电流就越大．但进户线只能允许某个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾，造成危险．
在火线和零线上分别串入两根保险丝，在电流超过进户线的允许值时，自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾。
我们在使用电器时，一定要注意干路电流的允许值，同时使用的电器总功率不能过大．
保险丝的特点与作用
特点：
保险丝是用电阻率较大、熔点比较低的铅锑合金做成的．
作用：
当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作．因此在供电正常情况下，家中所有电器同时停止工作，往往意味着保险丝熔断了．
有些用户为了自家用电“方便”，私自将保险丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了．但这种做法引起的后果是极其危险的，因为那样做，“保险丝”根本没有切断电源，没法起到保险的作用．
（5）用电器
?作用：把电能转化为我们需要的各种形式能量。（举例）
?电器与电器之间相互并联，开关串联在其控制支路的火线
上.
（6）插座（家中常用的备用电源）
插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线．当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了．
三孔插座，一般孔“2”接火线，孔“3”接零线，孔“1”接地.
插座为什么要接地呢？
家中的洗衣机、饮水机等电器的外壳本来是与火线绝缘的，但如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳间会存在电压，此时一触外壳便会触电．将电器外壳与地线相连，人与外壳间没电压，才安全．这种电器的插头是三脚的，有一脚接电器外壳，此脚插入插座的孔“1”，外壳便与地线相连了．
（二）、火线和零线
（1）、家庭电路用的是交流电，两根入户线中，一是火线，另一根是零线。
?火线与零线间有220V，…….
（2）试电笔（演示、讲解、举例…）
在连接家庭电路时，首先应区分零线和火线，用测电笔可区分火线与零线．
测电笔的构造如图19.1-2所示：
由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成．
在使用测电笔时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光．
电子式电笔简介
（三）、三线插头和漏电保护器
三孔插座，一般孔“2”接火线，孔“3”接零线，孔“1”接地.
插座为什么要接地呢？
家中的洗衣机、饮水机等电器的外壳本来是与火线绝缘的，但如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳间会存在电压，此时一触外壳便会触电．将电器外壳与地线相连，人与外壳间没电压，才安全．这种电器的插头是三脚的，有一脚接电器外壳，此脚插入插座的孔“1”，外壳便与地线相连了．
漏电保护器
现在各家用的电能表多数带有漏电保护器（过流自动跳闸总开关）.
作用：
安装位置：
三、课堂小结
：
问答式，师生共同梳理本节知识要点，重申重点。
四、布置练习
?五、板书设计
?
?
?
?
?
?
?家庭电路
?
?
?一、家庭电路的组成
?
?
?
?
?
?1、进户线
?
?
?
?
?
?2、电能表
?
?
?
?
?
?3、总开关
?
?
?
?
?
?4、保险装置
?
?
?
?
?
?5、用电器、备用电源（插座）
?
?
二、火线和零线
?
?
?
?
?
?1、火线
?
?
?
?
?
?2、零线
?
?
?
?
?
?3、试电笔
?
?
三、三线插头和漏电保护器
?
?
?
?
?
?1、三线插头与三线插座
?
?
?
?
?
?2、漏电保护器
/
